Командоконтроллер ККТ-61 — крановый контроллер управления электродвигателями

Производитель: Техно-Маркет

Гарантия: 12 месяцев | Контроль качества на каждом этапе производства.

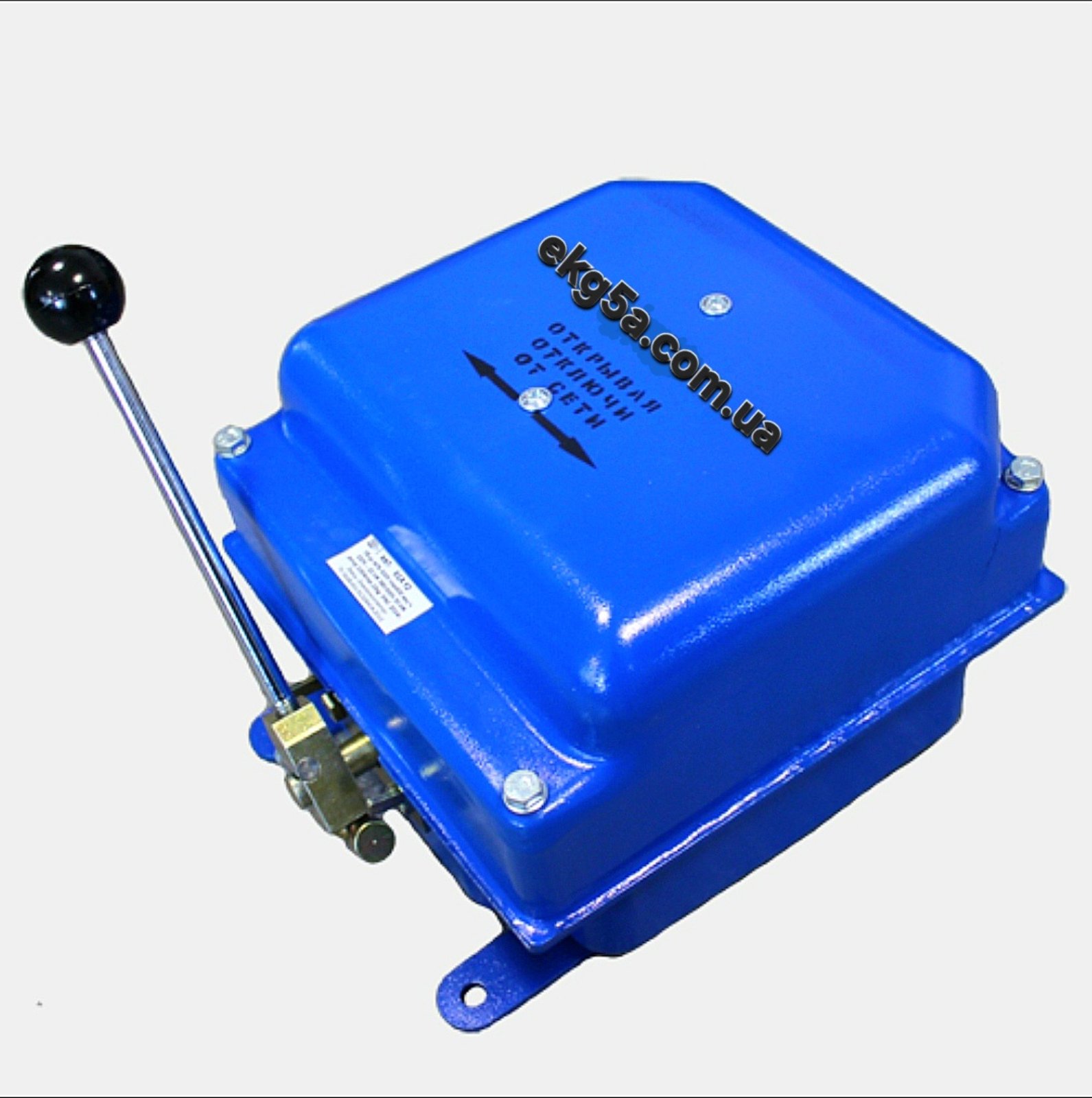

Командоконтроллер ККТ-61

— это промышленный кулачковый крановый контроллер, предназначенный для управления асинхронными электродвигателями с фазным ротором в электроприводах подъемно-транспортных механизмов. Контроллер используется для пуска, остановки, реверса и ступенчатого регулирования скорости вращения электродвигателей кранового оборудования.

ККТ-61 применяется в приводах электродвигателей типов:

• МТН

• МТF

• МТК

• других крановых электродвигателей

Контроллер обеспечивает надежное управление электроприводом при интенсивной эксплуатации и частых включениях.

Область применения контроллера ККТ-61

Командоконтроллеры ККТ-61 широко применяются в системах управления промышленного оборудования:

• мостовые краны

• козловые краны

• портальные краны

• башенные краны

• грузоподъёмные механизмы

• лебёдочные установки

• промышленное подъёмно-транспортное оборудование

Контроллер обеспечивает ступенчатое управление скоростью и направлением вращения электродвигателя.

Основные технические характеристики

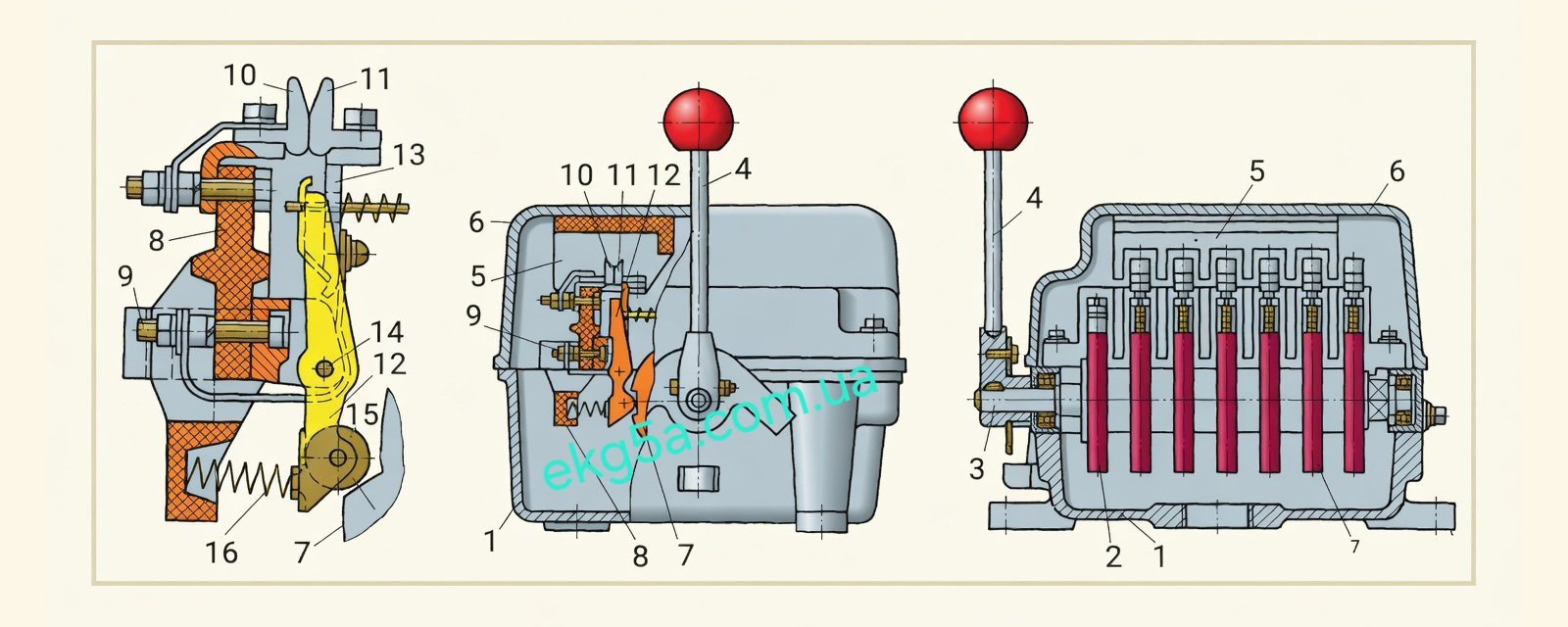

Устройство контроллера ККТ-61:

1. Корпус — внешняя оболочка, защищающая внутренние механизмы.

2. Храповое колесо — обеспечивает четкую фиксацию рукоятки в рабочих положениях.

3. Вал — центральный элемент, на котором закреплены кулачковые шайбы.

4. Рукоятка — рычаг управления для переключения режимов.

5. Камера — дугогасительный элемент для защиты контактов.

6. Крышка — съемная часть для доступа к внутренним узлам.

7. Кулачковая шайба — задает алгоритм (диаграмму) замыкания контактов.

8. Пластмассовая рейка — изоляционное основание для крепления контактных групп.

9. Неподвижный зажим — место крепления внешних проводов.

10. Неподвижный контакт — закрепленный медный контакт цепи.

11. Подвижный контакт — замыкающий элемент, расположенный на рычаге.

12. Контактный рычаг — подвижная часть, передающая усилие от кулачка к контакту.

13. Держатель — фиксирует узлы контактной группы.

14. Ось — точка вращения контактных рычагов.

15. Ролик — катится по профилю кулачковой шайби, приводя в движение рычаг.

16. Возвратная пружина — обеспечивает необходимое давление контактов и возврат рычага.

Принцип работы командоконтроллера

Контроллер ККТ-61 работает на основе кулачкового механизма. При повороте рукоятки кулачковые шайбы воздействуют на контактные рычаги, в результате чего происходит замыкание и размыкание электрических цепей. Это изменяет схему подключения сопротивлений в роторной цепи двигателя, обеспечивая:

• плавный пуск электродвигателя;

• ступенчатую регулировку скорости;

• торможение;

• реверс вращения.

Модификации контроллеров ККТ-61

В зависимости от производителя встречаются следующие исполнения: ККТ-61А, ККТ-61М, ККТ-61МВ, ККТ-61МТ, ККТ-61СУ, ККТ-61ЭТ, ККТ-61У2. Все модификации имеют аналогичный принцип работы и схему коммутации.

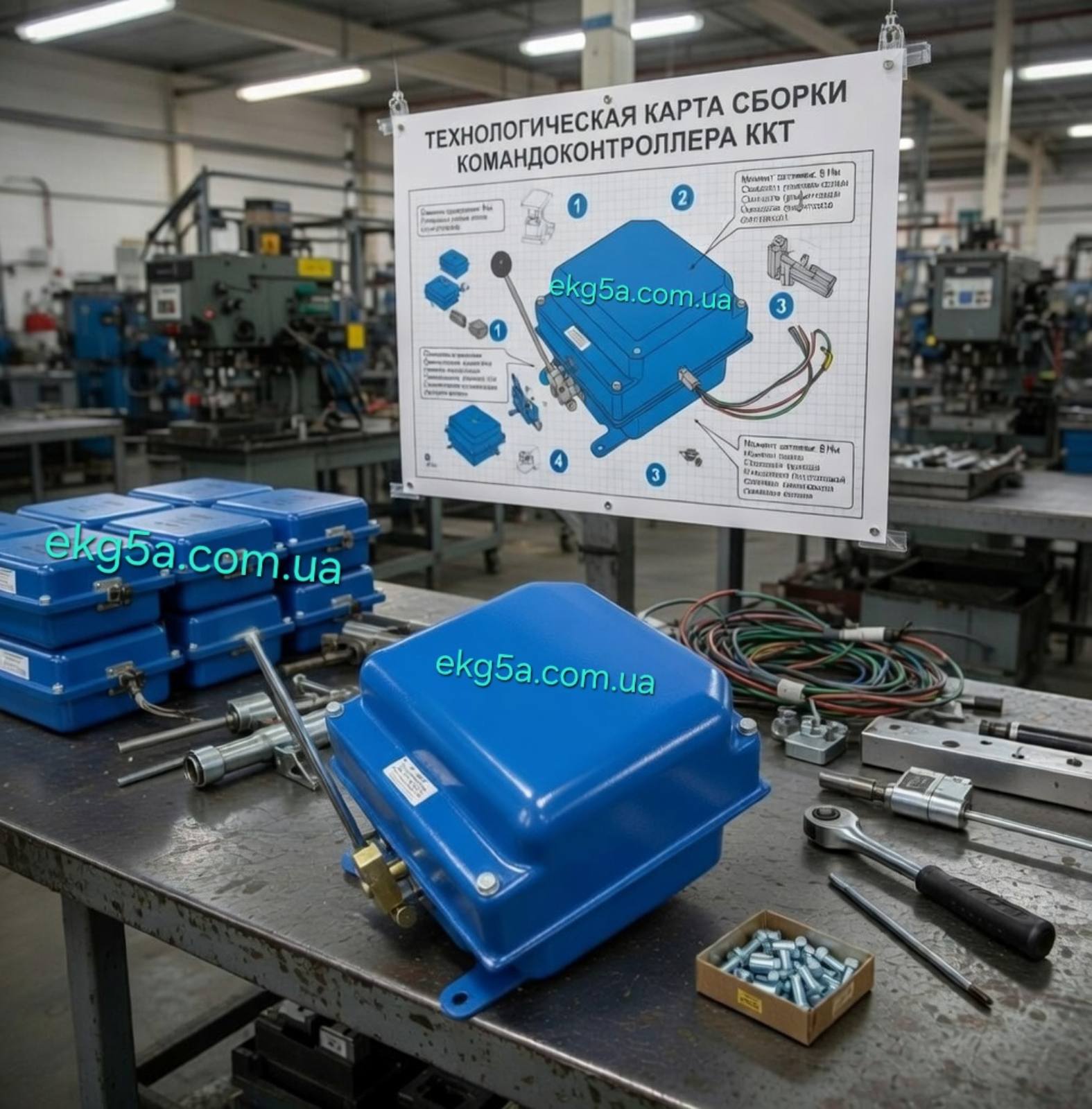

Производство и контроль качества

Командоконтроллеры ККТ-61 изготавливаются контрактным производителем ПП «Техно-Маркет». Каждое изделие проходит обязательный многоступенчатый контроль:

1. Контроль сборки.

2. Проверку коммутации контактов.

3. Испытание электрических цепей.

4. Финальную проверку перед поставкой.

Справочные данные для монтажа и обслуживания ККТ-61

1. Типовая монтажная схема подключения

Контроллер ККТ-61 управляет двигателем путем коммутации ступеней пусковых резисторов в цепи ротора и переключения обмоток статора для реверса.

Важно: При монтаже необходимо обеспечить надежную фиксацию кабелей в зажимах, чтобы избежать перегрева контактов при пусковых токах до 100 А.

2. Таблица сменных (запасных) частей

Так как ККТ-61 работает в режиме интенсивной эксплуатации, его контакты подвержены естественному износу.

3. Рекомендации по первому пуску (контроль Техно-Маркет)

Перед вводом в эксплуатацию после монтажа необходимо:

1. Проверить диаграмму замыкания: Убедиться, что на каждой из 5 позиций замыкаются именно те контакты, которые предусмотрены схемой.

2. Контроль нажатия: Проверить плотность прилегания подвижных контактов к неподвижным в замкнутом состоянии.

3. Отсутствие заеданий: Рукоятка должна четко фиксироваться в каждой позиции с характерным щелчком.

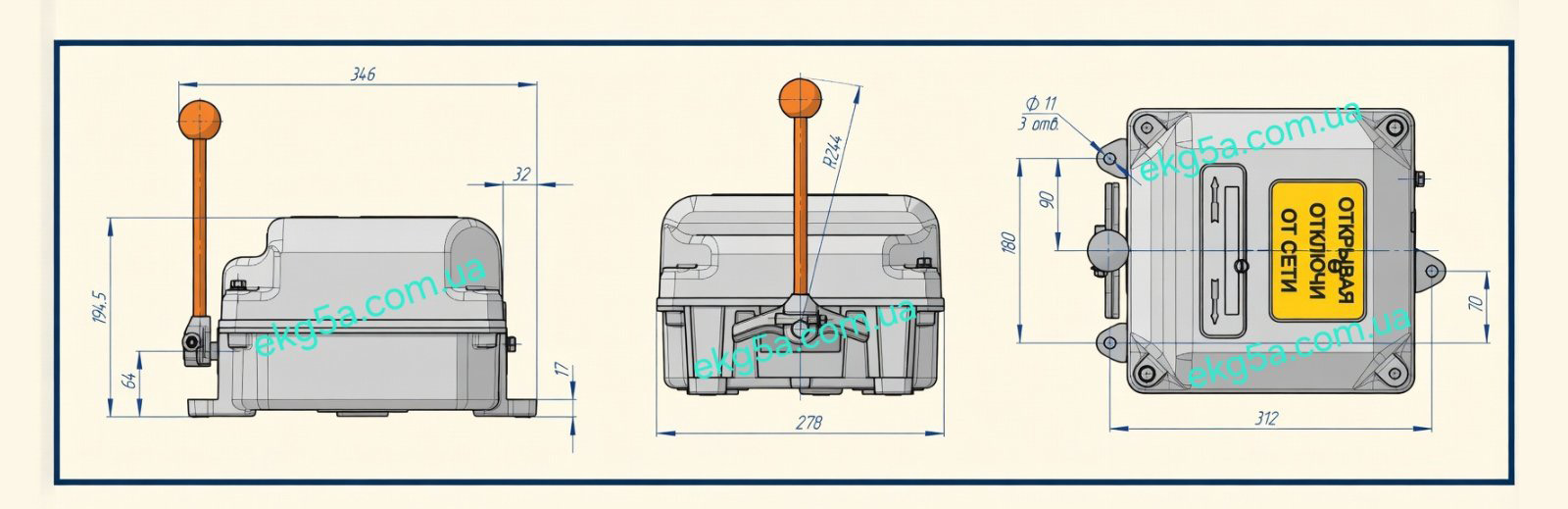

1. Габаритные и установочные размеры ККТ-61

Для правильного размещения контроллера в кабине крана или на пульте управления используйте следующие параметры:

2. Схема коммутации (диаграмма замыкания контактов)

Контроллер имеет 12 электрических цепей. При повороте рукоятки контакты замыкаются согласно стандартной схеме для управления двигателем с фазным ротором:

• Нулевое положение: Все силовые контакты разомкнуты (защита от самопроизвольного пуска).

• Положения 1–2 (Подъем/Спуск): Малые скорости, включено максимальное сопротивление.

• Положения 3–5 (Подъем/Спуск): Постепенное выведение резисторов для разгона до номинальной скорости.

3. Таблица сменных контактов и запчастей

Учитывая высокую частоту коммутаций, рекомендуется иметь в наличии ремонтный комплект:

4. Рекомендации по монтажу и подключению

• Проверка соосности: Убедитесь, что рукоятка вращается плавно, без заеданий в промежуточных положениях.

• Маркировка проводов: При подключении 12 цепей обязательно используйте кабельные маркеры согласно монтажной схеме вашего крана.

• Заземление: Корпус контроллера должен быть надежно присоединен к контуру заземления крана через специальный болт на станине.

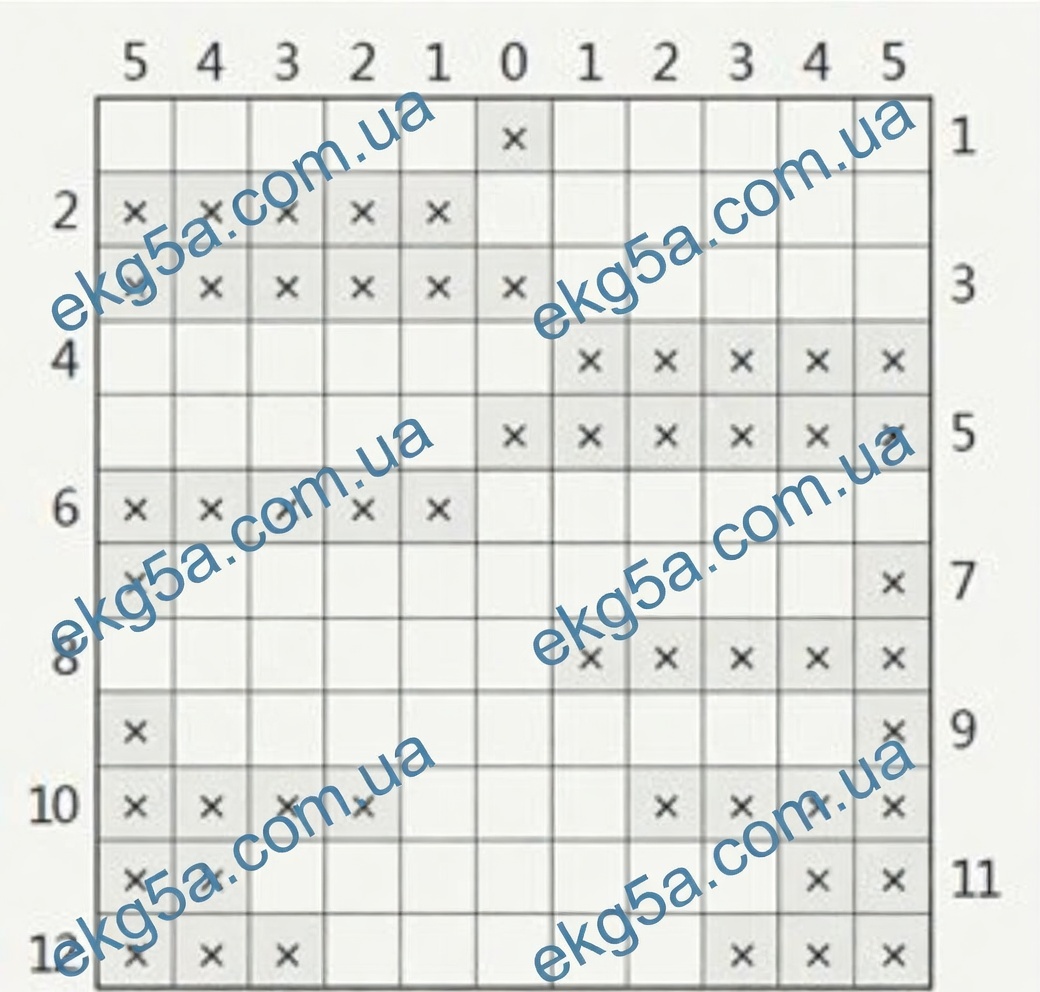

Схема и таблица включения контактов ККТ-61:

В этой таблице «Х» означает замкнутое состояние контакта, а пустая ячейка — разомкнутое.

Таблица замыкания контактов ККТ-61

Краткая расшифровка схемы:

• Цепь 1: Нулевая блокировка (защита от пуска при включенном контроллере).

• Цепи 2–5: Реверсивная группа (управление направлением вращения статора).

• Цепи 6–12: Группа ускорения (коммутация ступеней пусковых резисторов в цепи ротора).
