Командоконтроллер ЭК8257

Описание

Want create site? Find Free WordPress Themes and plugins.

Командоконтроллеры серии ЭК предназначены для дистанционного управления аппаратами электротехнических устройств электроприводов экскаваторных установок.
Командоконтроллеры серии ЭК-8250 рассчитаны на ножное управление.
Командоконтроллеры обеспечивают работу при напряжении:
до 440 В постоянного тока;
до 500 В переменного тока, частотой 50 и 60 Гц.
Исполнение командоконтроллеров закрытое, степень защиты IP20 при условии, что отверстия для выводов закрыты.
Каждый командоконтроллер имеет 6 электрических цепей.
Режим работы командоконтроллеров – ПВ 40%.
Климатические исполнения: У2, УХЛ2, Т2.
Группа условий эксплуатации по механическим факторам – М3.
Охлаждение естественное.

Структура условного обозначения

ЭК-8 Х Х Х А
ЭК – экскаваторный командоконтроллер
8 – условное обозначение серии по конструктивному решению
х – условное обозначение количества кулачковых элементов:
2 – шесть кулачкавых элементов
3 – двенадцать кулачковых элементов
х – тип привода:
0 – ручной
5 – ножной
х – порядковый номер по таблице включений

Ток продолжительного режима при переменном напряжении до 500В – 10 А
Включаемый ток при переменном напряжении до 500 В – 50А
Включаемый ток при постоянном напряжении до 440В – 25А
Отключаемый ток при переменном напряжении до 500В – 16А
Отключаемый ток при постоянном напряжении:
110В – 2,5А
220В – 1,5А
440В – 0,5А

Технические характеристики командоконтроллера ЭК 8257:

Тип Ток продолжит. режима при переменном напряжении до 500В, А Включаемый ток, А Отключаемый ток, А Масса, кг
при переменном напряжении до 500В при постоянном напряжении до 440В при переменном напряжении до 500В при постоянном напряжении, В
110 220 440
ЭК-8257 10 50 25 16 2,5 1,5 0,5 20

Условия эксплуатации командоконтроллера ЭК 8257:

  • командоконтроллер необходимо устанавливать в место, защищенное от попадания влаги, масла, эмульсии и т.п.;
  • командоконтроллер ЭК 8257 устанавливается «лапами» вниз;
  • окружающая среда должна быть: невзрывоопасной, не содержащей токопроводящей  пыли , агрессивных газов и паров в концентрациях, нарушающих нормальную работу командоконтроллера и разрушающих металлы и изоляцию;
  • хранить командоконтроллер  ЭК 8257 следует в помещении с естественной вентиляциейпри температуре окружающего воздуха от -45 до +500С и относительной влажности воздуха до 98% при 250С.

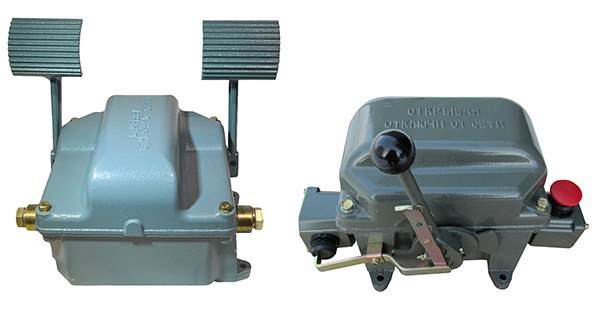

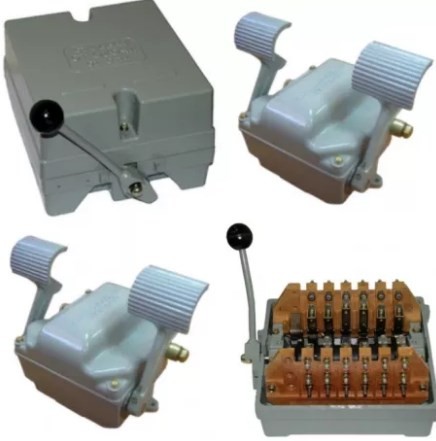

Командоконтроллер ЭК-8257 состоит вала с кулачковыми шайбами и комплекта контакторных элементов, замыкающихся или размыкающихся при помощи кулачковых шайб. Вал связан с педалями управления и может вращаться по обе стороны от нулевого положения. Наибольшее число положений 4-0-4.

Чтобы купить командоконтроллер ЭК – 8257, позвоните по одному из указанных на сайте телефонов или заполните форму обратной связи. Также Вы всегда можете получить грамотную консультацию у менеджеров компании, позвонив нам по контактному телефону.

Также предлагаем вашему вниманию командоконтроллеры ЭК 8203, ЭК 8212, ЭК 8213, ЭК 8252 и других серий: ККТ, КА, ККП, КС, ЮР
