Командоконтроллеры серии ЭК (8203, 8209, 8212, 8213) для ЭКГ-5
Командоконтроллеры серии ЭК-8200 являются ключевыми аппаратами управления в кабине машиниста экскаватора ЭКГ-5А. Они предназначены для дистанционного управления электроприводами постоянного тока через контакторные панели. Все указанные модели имеют схожую конструкцию, но различаются диаграммой замыкания контактов и назначением в схеме экскаватора.
Технические характеристики серии
Все контроллеры серии ЭК-8200 обладают следующими общими параметрами:
Тип конструкции: Кулачковый, многоцепной.
Номинальное напряжение: до 440 В постоянного тока.
Номинальный ток контактов: 10 А.
Масса: ~20 кг.
Количество положений: Обычно 4 вперед — 0 — 4 назад.
Материал контактов: Медь (высокой степени очистки).
Сравнительная таблица моделей
Конструктивные узлы
Каждый командоконтроллер состоит из следующих элементов:
Корпус (рама): Две литые алюминиевые или стальные щеки, соединенные рейками.
Кулачковый вал: Вал с набором пластмассовых шайб, профиль которых определяет очередность срабатывания контактов.
Контактные блоки: Набор подпружиненных рычагов с медными контактами.
Рукоятка (рукоять): Снабжена фиксатором для четкого определения нейтрального и рабочих положений.
Обслуживание и безопасность
Для обеспечения бесперебойной работы карьерной техники необходимо соблюдать регламент ТО:
Проверка контактов: Очистка от нагара и проверка силы нажатия пружин.
Смазка: Смазывание трущихся частей вала и роликов (не допускать попадания смазки на контакты!).
Протяжка: Проверка плотности прилегания наконечников проводов к зажимам (вибрация в карьере часто ослабляет резьбовые соединения).
Важно: Замена одного типа контроллера на другой (например, 8203 на 8212) без переборки кулачковых шайб недопустима, так как это приведет к некорректной работе логики управления приводами.

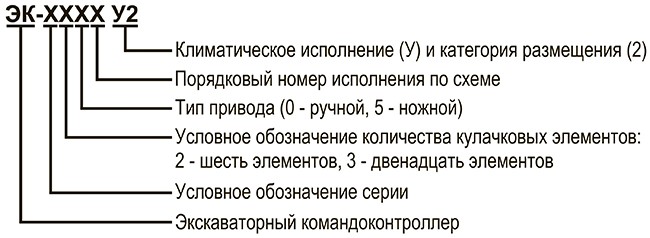

Командоконтроллеры серии ЭК предназначены
для дистанционного управления аппаратами электротехнических устройств электроприводов экскаваторных установок.
Командоконтроллеры серии ЭК-8200 рассчитаны на ручное управление, ЭК-8250 — на ножное.
Командоконтроллеры обеспечивают работу при напряжении:
до 440 В постоянного тока;
до 500 В переменного тока, частотой 50 и 60 Гц.
Исполнение командоконтроллеров закрытое, степень защиты IP20 при условии, что отверстия для выводов закрыты.
Каждый командоконтроллер имеет 6 электрических цепей.
Режим работы командоконтроллеров — ПВ 40%.
Климатические исполнения: У2, УХЛ2, Т2.
Группа условий эксплуатации по механическим факторам — М3.
Охлаждение естественное.

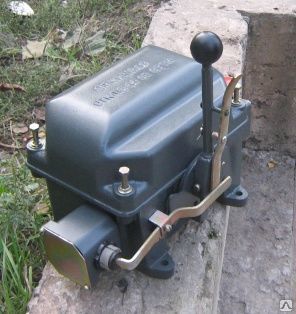

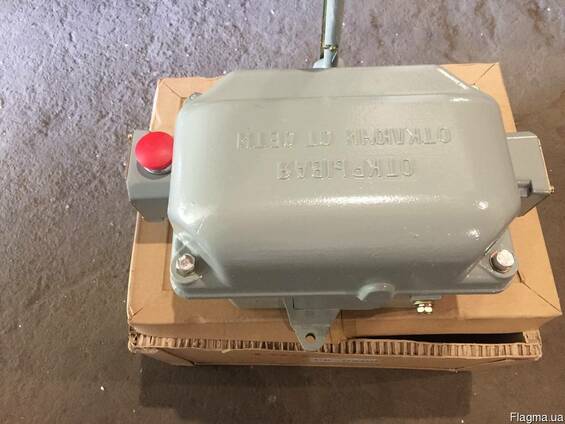

Командоконтроллер ЭК 8203 и ЭК 8209 представляют собой механизм с ручным управлением с подачей напряжения постоянного тока 440 B, и переменного тока ― не более 500 B c частотой 50/60 Гц.
ЭК 8209, ЭК 8203 относятся к силовым контроллерам непосредственного воздействия на двигатель с симметричной схемой замыкания контактов.
Сила тока управляется резисторами, которые отключаются или подключаются контроллерами в гальванической цепи. ЭК 8203, ЭК 8209 также отвечают за направление силы тока, поступающего в обмотки усилителя.
Таким образом, происходит изменение вращательного момента и его частотность в электродвигателях рабочего механизма.
Командоконтроллеры ЭК 8203, ЭК 8209 устроены таким образом, что машинист, не отрываясь от рукояток, способен управлять техникой. Также машинист может совмещать или чередовать рабочие операции.
Степень защиты оболочки оборудования – IP20, но только если отверстия для выводов полностью закрыты. Командоконтроллеры ЭК 8203, 8209 имеют закрытое исполнение с естественным охлаждением. Уровень шума механизма ниже санитарных норм.

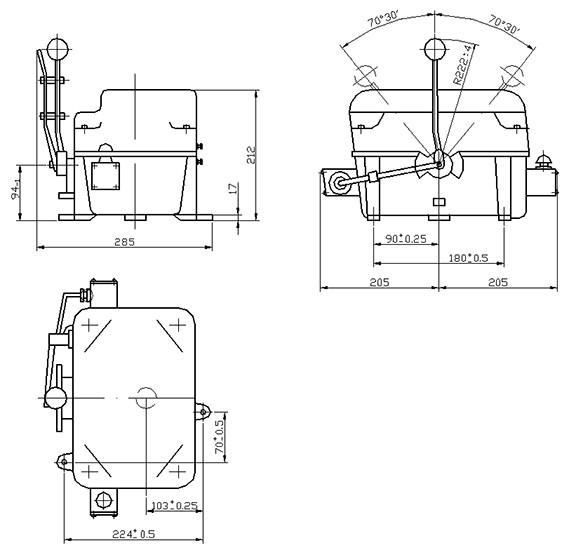

Устройство командокотроллеров ЭК 8203 и ЭК 8209

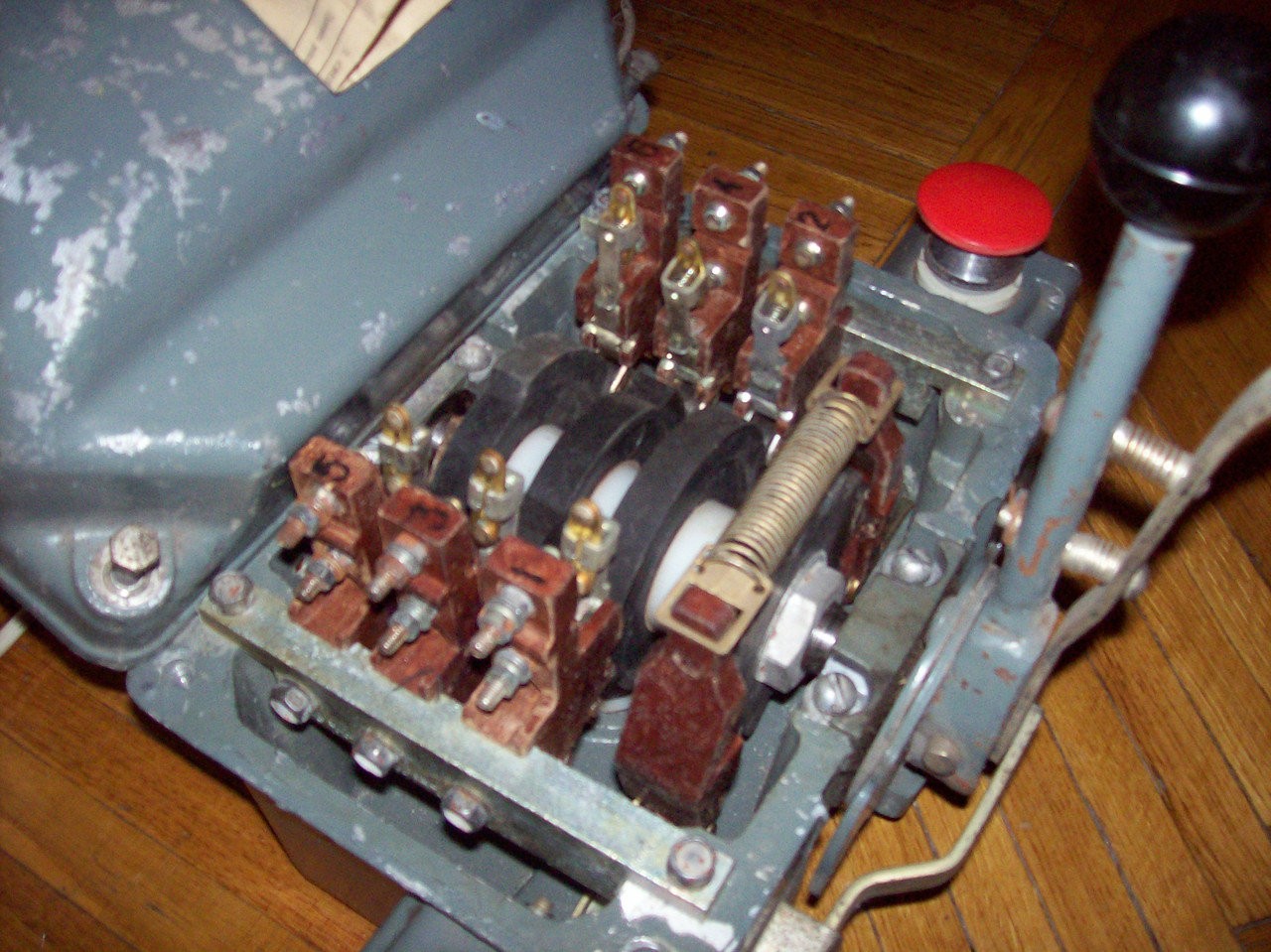

Контроллеры серии ЭК 8203, ЭК 8209 имеют шесть коммутирующих электрических цепей. Закрытый крышкой литой корпус внутри имеет контактную систему с коммутационными кулачковыми элементами и кулачковым барабаном.
Неподвижные контакты механизма ЭК 8203, ЭК 8209 установлены на стационарных планках, а на рычагах находятся подвижные контакты. Пока на контроллер не подается напряжение, контакты находятся в замкнутом состоянии. Отверстие на дне корпуса необходимо для ввода проводов, там же закреплен болт заземления.
Кулачковые барабан является осью, к которой монтируются диски, которые имеют выступы и углубления. Кулачковые элементы – это изолятор, ролик с пружиной на одном конце металлического профиля и рычаг с подвижным контактом на другом конце.
Рукоятка ЭК 8203 и 8209, расположенная вне корпуса, на его выступающей части, необходима для вращения кулачкового барабана путем его поворота.
То есть она служит приводом для вала. Храповый механизм, встроенный в командоконтроллеры ЭК 8203 и ЭК 8209, позволяют фиксировать рукоятку на всех положениях. Рычаг находится непосредственно на рукоятке и имеет возвратную пружину.
Она нужна для воздействия на кнопку, расположенную на корпусе. Если на рычаг попадает выступ диска, цепь принудительно размыкается, а когда рычаг попадает в углубление, под его действием контакт возвращается в замкнутое положение.
Всего на корпусе ЭК 8209, ЭК 8203 есть две кнопке. Вторая кнопка имеет независимый привод, с двумя видами контактов – нормально закрытыми и нормально открытыми.
Особенности эксплуатации командоконтроллеров ЭК 8203 и ЭК 8209
Контроллеры ЭК 8209, ЭК 8203 необходимо устанавливать в местах, защищенных от влаги, в том числе масла и эмульсий.
Ручные контроллеры можно устанавливать в произвольном виде, в отличие от ножных механизмов другой серии, устанавливаемых только лапами вниз.
Окружающая среда должна быть не взрывоопасна, в ней не должно быть токо проводящей пыли и агрессивных газов, способных нанести урон механизму.

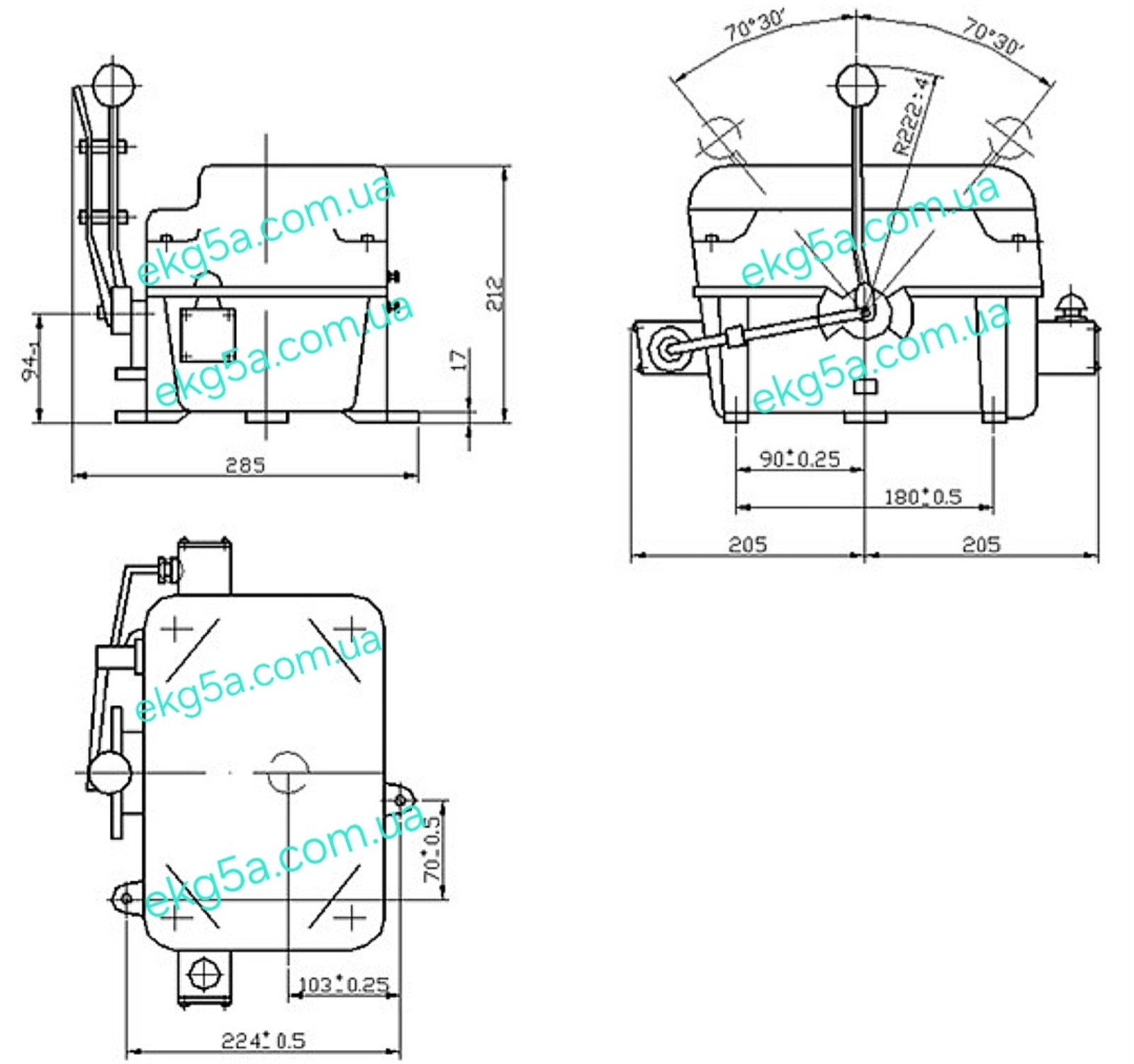

Командоконтроллеры серии ЭК-8200 и модель ЭК-8213
Командоконтроллеры серии ЭК-8200 — это аппараты ручного управления, предназначенные для дистанционного управления электроприводами экскаваторных установок и других сложных электротехнических устройств. В то время как серия ЭК-8200 рассчитана на работу руками, серия ЭК-8250 имеет аналогичное назначение, но адаптирована для ножного управления (педальные контроллеры).

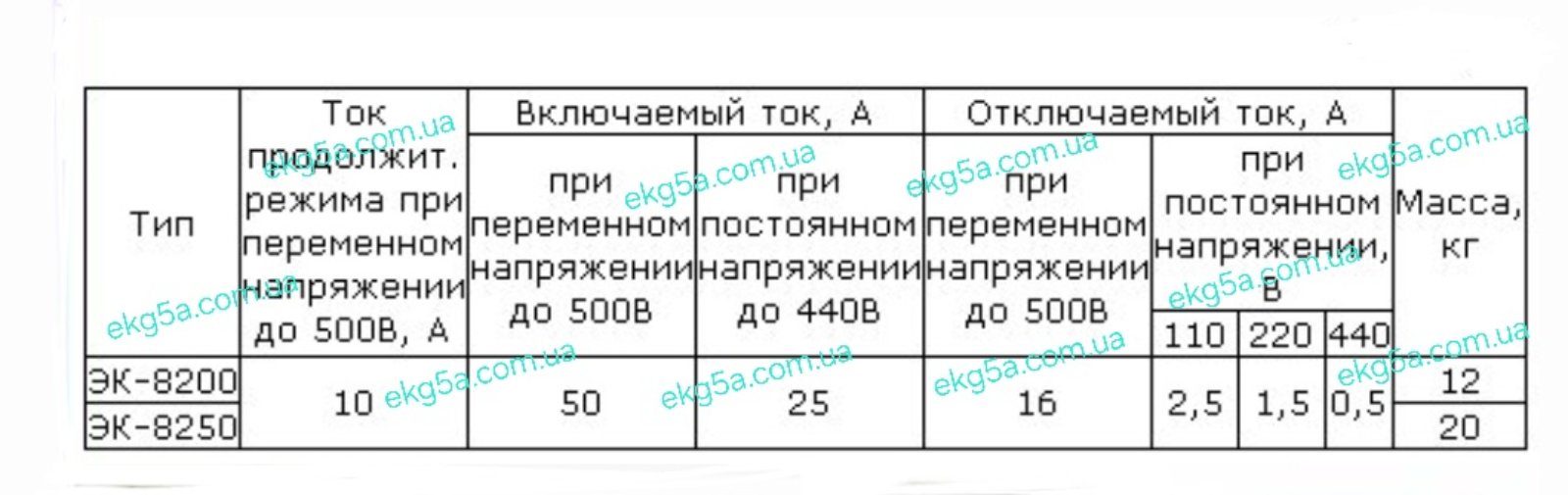

Технические характеристики серии

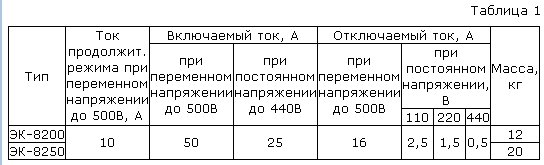

Командоконтроллеры обеспечивают стабильную работу в следующих режимах:
Напряжение: до 440 В постоянного тока и до 500 В переменного тока (50/60 Гц).
Режим работы: прерывисто-продолжительный с ПВ (продолжительностью включения) 40%.
Количество цепей: стандартно каждый аппарат имеет 6 электрических цепей.
Защита: исполнение закрытое, степень защиты IP20 (при условии герметизации выводных отверстий).
Охлаждение: естественное, за счет конструкции корпуса.
Особенности командоконтроллера ЭК-8213
Модель ЭК-8213 является одним из ключевых элементов в системе управления экскаваторами (например, ЭКГ-5А). В отличие от некоторых других моделей серии, ЭК-8213 часто применяется для управления механизмом открывания ковша или другими вспомогательными операциями, где требуется четкая фиксация положений.
Принцип работы и устройство:
Механизм управления: Аппарат оснащен рукояткой, выведенной на переднюю панель. Внутри литого корпуса расположен кулачковый барабан — вал с набором кулачковых шайб (дисков).
Коммутация: ЭК-8213 имеет 6 коммутирующих цепей. При вращении рукоятки выступы кулачковых дисков нажимают на ролики рычагов, размыкая или замыкая контакты в заданной последовательности.
Фиксация: Встроенный храповый механизм обеспечивает четкую фиксацию рукоятки в рабочих положениях, что позволяет машинисту точно дозировать воздействие на механизм.
Силовое воздействие: Как и другие представители серии, ЭК-8213 воздействует на гальваническую цепь через резисторы или обмотки возбуждения, изменяя вращательный момент и скорость электродвигателей рабочего органа.
Конструктивные преимущества
Эргономика: Конструкция позволяет машинисту управлять техникой без лишних усилий, совмещая операции по повороту или подъему.
Надежность: Контакты в нормальном состоянии замкнуты под действием пружин, а их размыкание происходит принудительно при наезде ролика на выступ кулачка, что гарантирует разрыв цепи.
Безопасность: На корпусе предусмотрен болт заземления, а уровень шума при работе аппарата значительно ниже допустимых санитарных норм.
Условия эксплуатации
Для обеспечения долговечности контроллеров ЭК-8200 и ЭК-8213 необходимо соблюдать следующие правила:
Монтаж: Ручные контроллеры (ЭК-8200/8213) могут устанавливаться в любом положении, удобном для оператора.
Защита среды: Место установки должно быть защищено от прямого попадания воды, масел и эмульсий.
Требования к воздуху: Окружающая среда должна быть взрывобезопасной, без содержания токопроводящей пыли или агрессивных паров, разрушающих металл и изоляцию.
Климат: Доступны исполнения У2 (умеренный климат), УХЛ2 (умеренно-холодный) и Т2 (тропический).
