Командоконтроллер ЭК 8252
Описание и назначение
Командоконтроллер ЭК 8252
— это низковольтное многоцепное устройство кулачкового типа, предназначенное для дистанционного управления электроприводами постоянного тока в составе схем управления карьерных экскаваторов серии ЭКГ-5 и ЭКГ-5А. Прибор обеспечивает ступенчатое регулирование скорости, пуск, остановку и реверсирование двигателей механизмов поворота или напора.
Устройство рассчитано на работу в тяжелых режимах (ПВ 40-60%) при постоянной вибрации и высокой запыленности. Командоконтроллер ЭК 8252 преобразует механическое движение рукоятки управления в электрические сигналы управления контакторами, обеспечивая точность маневрирования экскаватора в забое.
Ключевые преимущества
Надежность коммутации: Кулачковые элементы обеспечивают четкое размыкание и замыкание цепей с высокой износостойкостью контактов.
Ремонтопригодность: Открытая конструкция позволяет быстро проводить визуальный осмотр и замену контактных групп без демонтажа всего устройства.
Промышленная защита: Прочный корпус защищает внутренние механизмы от механических повреждений и попадания производственной пыли.
Эргономичность: Усиленная рукоятка управления с фиксацией положений обеспечивает четкую обратную связь для оператора экскаватора.
Технические характеристики
Паспортные данные изделия
Геометрические размеры
Принцип работы (Механика управления)
Работа командоконтроллера ЭК 8252 основана на механическом взаимодействии кулачковой шайбы с контактным рычагом. При повороте вала рукояткой, кулачки заданной конфигурации воздействуют на ролики контактных элементов, замыкая или размыкая определенные группы контактов в строгой последовательности (согласно диаграмме замыканий).
Этот процесс позволяет изменять схему включения резисторов в цепи возбуждения или якоря двигателя, тем самым регулируя крутящий момент и частоту вращения приводов экскаватора. Применение медных контактов с высокой чистотой поверхности минимизирует искрение и предотвращает залипание под нагрузкой.
Часто задаваемые вопросы (FAQ)
За что отвечает командоконтроллер ЭК 8252 на экскаваторе ЭКГ-5? Чаще всего данная модель используется в кабине машиниста для управления механизмом поворота платформы или напора рукояти. Он является главным связующим звеном между действиями оператора и силовой электрической частью машины.
Можно ли заменить ЭК 8252 на другую модель серии ЭК? Замена возможна только при полном соответствии диаграммы замыкания контактов. Модели 8252, 8203 и другие имеют разные кулачковые наборы. Перед заменой необходимо сверить схему управления конкретного узла экскаватора.
Как обслуживать контакты командоконтроллера? Рекомендуется периодическая проверка на наличие нагара. Очистку следует проводить мелкозернистой шлифовальной шкуркой или ветошью, смоченной в спирте. При износе медной пластины более чем на 50% контактный элемент подлежит замене.
Какова реальная масса прибора в сборе? Вес стандартного командоконтроллера ЭК 8252 в металлическом корпусе составляет 20 кг. Это обеспечивает устойчивость к вибрационным нагрузкам и прочность конструкции при интенсивном использовании.
Командоконтроллер ЭК 8252 (Контроллер ЭК-8252) предназначен для дистанционного управления аппаратами электротехнических устройств электроприводов экскаваторных установок. Командоконтроллер ЭК – 8252 рассчитан на ножное управление, устанавливается в кабину машиниста экскаватора ЭКГ 5, ЭКГ 4Б для управления приводом поворота платформы.
Технические характеристики командоконтроллера ЭК 8252:
| Тип | Ток продолжит. режима при переменном напряжении до 500В, А | Включаемый ток, А | Отключаемый ток, А | Масса, кг | ||||
| при переменном напряжении до 500В | при постоянном напряжении до 440В | при переменном напряжении до 500В | при постоянном напряжении, В | |||||
| 110 | 220 | 440 | ||||||
| ЭК-8252 | 10 | 50 | 25 | 16 | 2,5 | 1,5 | 0,5 | 20 |
- Командоконтроллер ЭК 8252 рассчитан на напряжение:- постоянного тока – до 440В; — переменного тока частотой 50 и 60 Гц – до 500 В;
- Раствор контактов –13±3 мм.
- Закрытое исполнение, степень защиты IP21 по ГОСТ 14255-69 (при закрытых отверстиях вводов);
- 6 электрических цепей.
- Климатическое исполнение: У2, УХЛ2, Т2;
- Режим работы: – ПВ 40%;
- Группа условий эксплуатации по воздействию механических факторов – М3;
- Гарантийный срок равен 2 годам, исчисляемым со дня ввода аппаратов в эксплуатацию, но не позднее 2,5 лет со дня его приобретения потребителем;
- Охлаждение контроллера пассивное;
- Уровень шума соответствует показателям санитарных норм СН2.2.4/2 1.8-562-96.
Условия эксплуатации командоконтроллера ЭК 8252:
- командоконтроллер необходимо устанавливать в место, защищенное от попадания влаги, масла, эмульсии и т.п.;
- командоконтроллер ЭК 8252 устанавливается «лапами» вниз;
- окружающая среда должна быть: невзрывоопасной, не содержащей токопроводящей пыли , агрессивных газов и паров в концентрациях, нарушающих нормальную работу командоконтроллера и разрушающих металлы и изоляцию;
- хранить командоконтроллер ЭК 8252 следует в помещении с естественной вентиляциейпри температуре окружающего воздуха от -45 до +500С и относительной влажности воздуха до 98% при 250С.

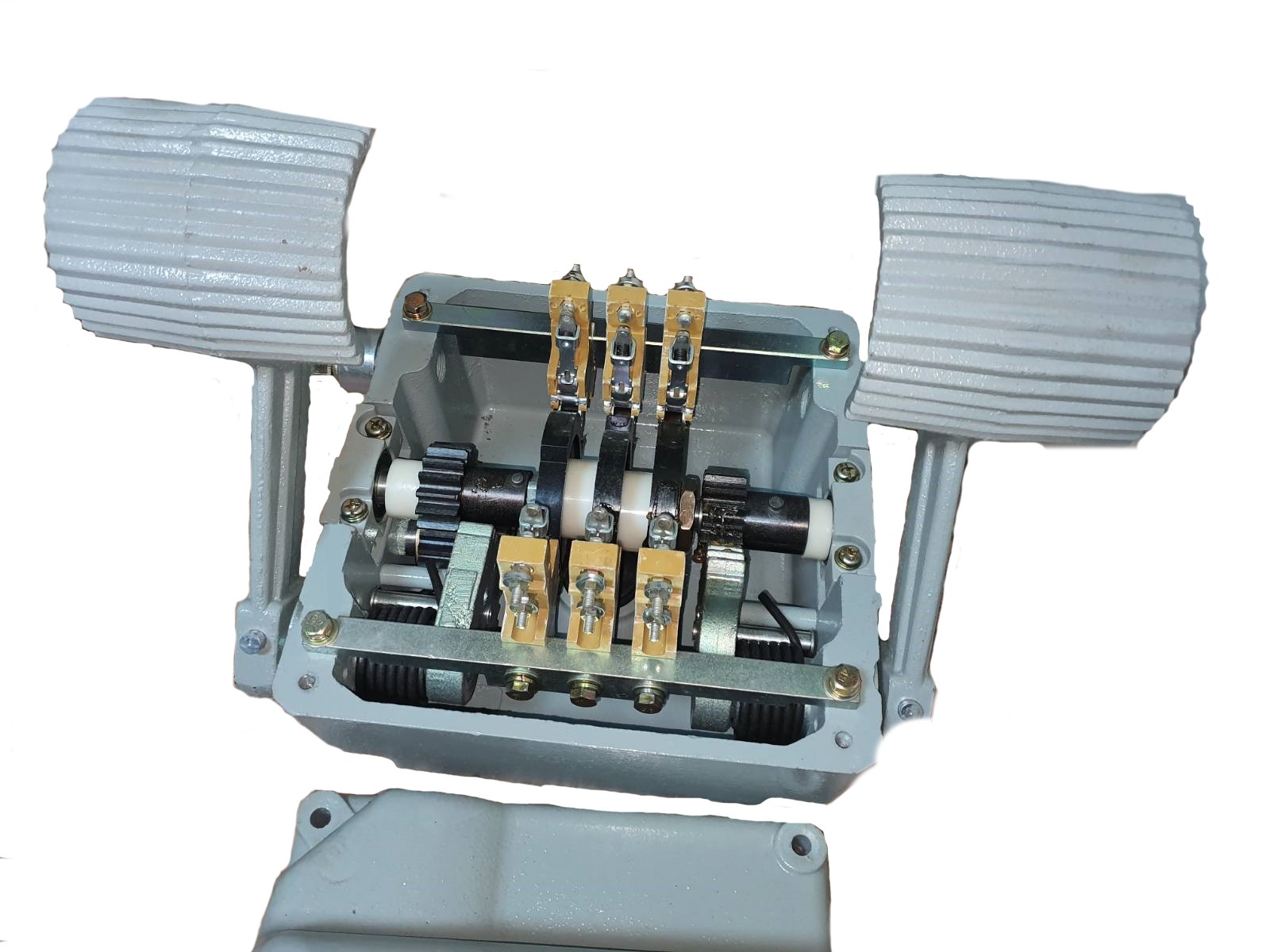

Командоконтроллер ЭК-8252 состоит вала с кулачковыми шайбами и комплекта контакторных элементов, замыкающихся или размыкающихся при помощи кулачковых шайб. Вал связан с педалями управления и может вращаться по обе стороны от нулевого положения. Наибольшее число положений 4-0-4.
Чтобы купить командоконтроллер ЭК — 8252, позвоните по одному из указанных на сайте телефонов или заполните форму обратной связи. Также Вы всегда можете получить грамотную консультацию у менеджеров компании, позвонив нам по контактному телефону.
Также предлагаем вашему вниманию командоконтроллеры ЭК 8203, ЭК 8212, ЭК 8213, ЭК 8257 и других серий: ККТ, КА, ККП, КС, ЮР
