Капитальный ремонт вакуумных выключателей ВВ/TEL-10-20/630-У2 и ВВ/TEL-10-20/1000-У2
ПП «ТЕХНО-МАРКЕТ» — капитальный ремонт, диагностика, восстановление и техническое обслуживание вакуумных выключателей ВВ/TEL производства «Таврида Электрик».
Принимаем заявки на ремонт высоковольтных вакуумных выключателей напряжением 6–10 кВ, рассчитанных на номинальный ток 630 А, 1000 А и другие значения в зависимости от модели.
Рассматриваем оборудование после длительной эксплуатации, с неисправностями электромагнитного привода, вторичных цепей управления, повреждениями изоляционных элементов, контактных соединений, механических узлов и выкатных элементов КРУ.
Основные направления работ:
Капитальный ремонт вакуумных выключателей ВВ/TEL.
Диагностика и дефектация высоковольтного оборудования.
Ремонт электромагнитных приводов.
Проверка и замена неисправных вакуумных полюсов.
Ремонт контактных соединений и токоведущих частей.
Восстановление вторичных цепей управления.
Ремонт выкатных элементов КРУ.
Проверка блокировок, сигнализации и цепей включения и отключения.
Электрические и механические испытания после ремонта.
Объём работ, необходимые запасные части и возможность восстановления определяются после дефектации оборудования.
1. Какие вакуумные выключатели принимаются в ремонт
Рассматриваются выключатели следующих типов:
ВВ/TEL-10-20/630-У2;
ВВ/TEL-10-20/1000-У2;
другие конструктивные исполнения и модификации ВВ/TEL;
аналогичные вакуумные выключатели 6–10 кВ по согласованию.
Важно: дополнительные цифровые обозначения в полной заводской маркировке относятся к конкретным исполнениям оборудования. При подборе деталей учитывается полное обозначение с таблички, но в названии объявления такие индексы не перечисляются.

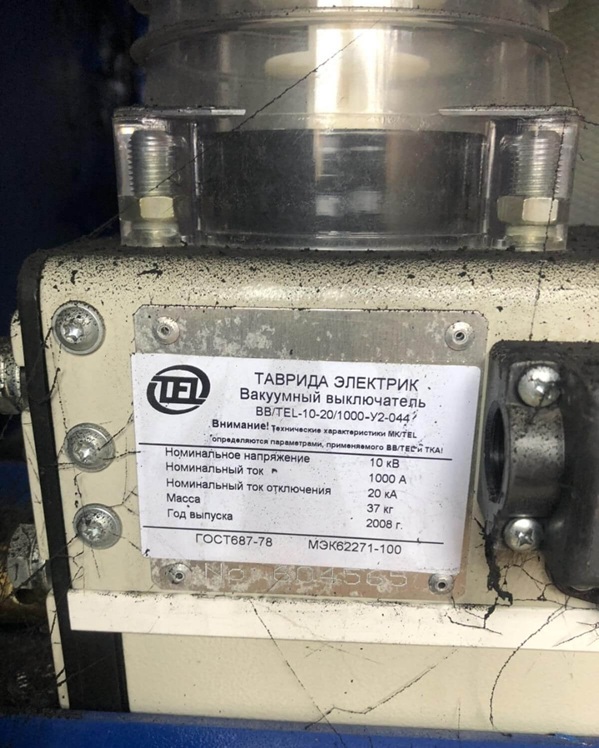

Заводская маркировка вакуумного выключателя для определения модели, номинального напряжения, тока и исполнения.
2. Диагностика и дефектация вакуумных выключателей
Перед началом капитального ремонта проводится обследование оборудования для определения технического состояния и выявления неисправностей.
Проверяются:
состояние вакуумных полюсов;
целостность изоляционных корпусов;
состояние электромагнитного привода;
электрические соединения и крепления;
цепи управления;
состояние контактных выводов;
наличие перегрева, загрязнений и коррозии;
механические повреждения;
состояние элементов блокировки и сигнализации.

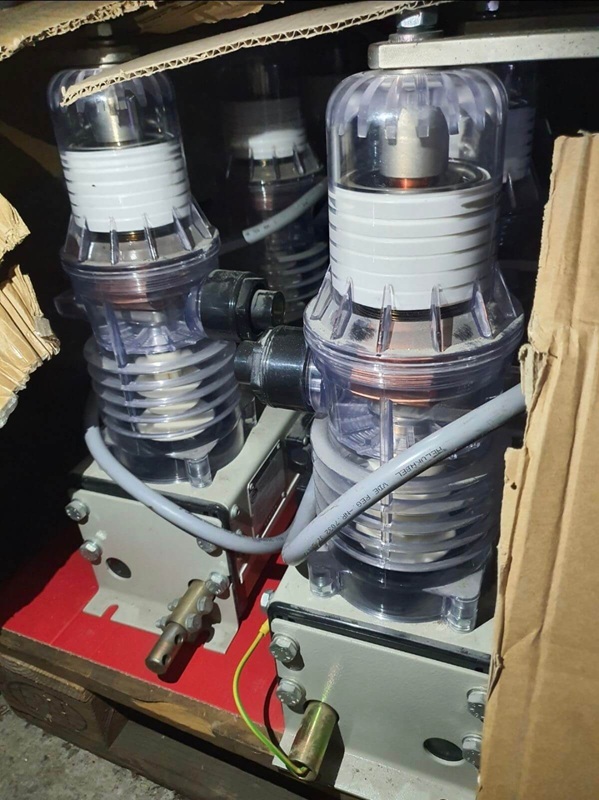

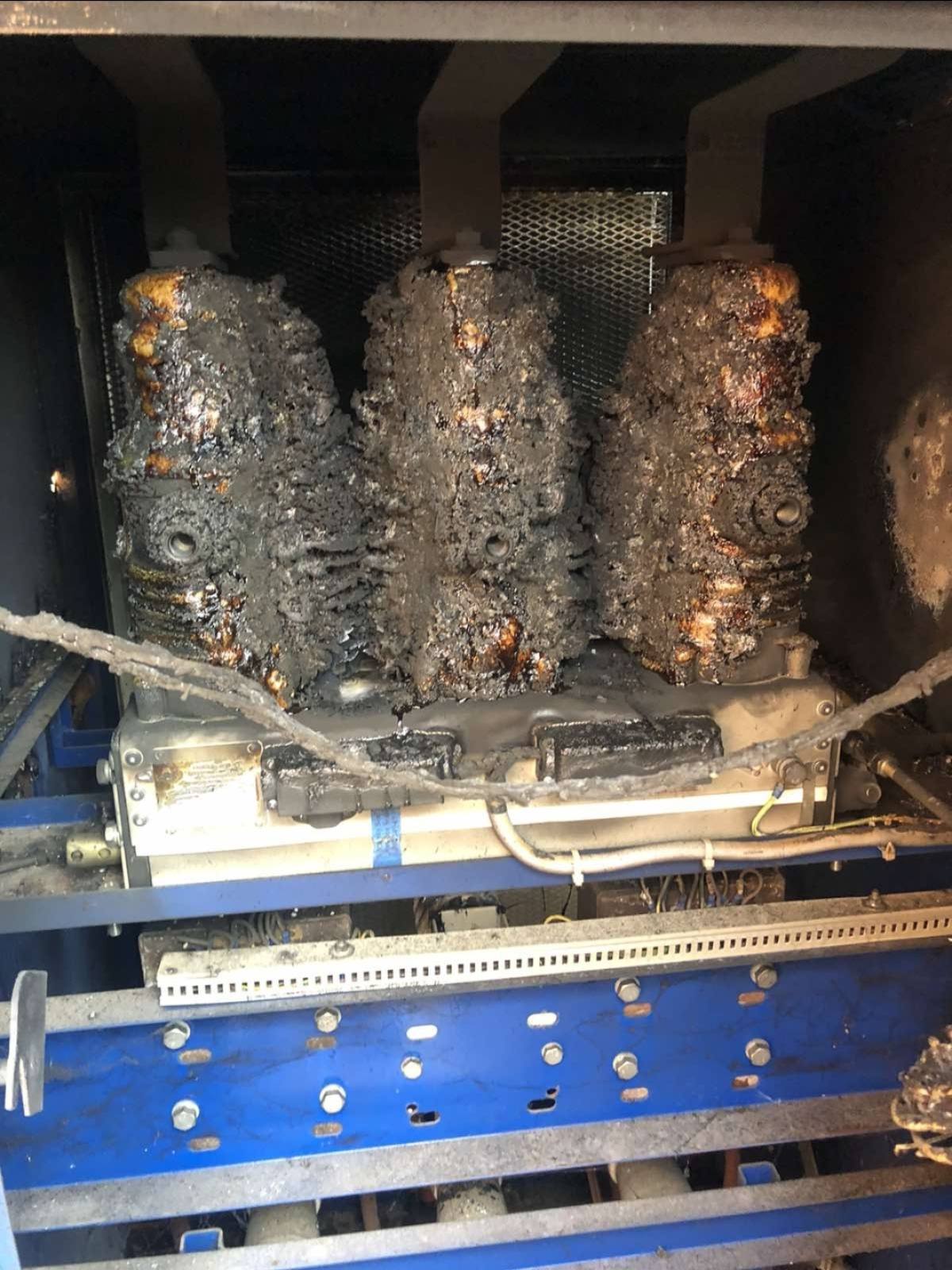

Пример состояния вакуумного выключателя, требующего дефектации и определения объёма восстановительных работ.
3. Капитальный ремонт механической части
В зависимости от выявленных неисправностей выполняются согласованные работы по восстановлению механических узлов:
очистка от загрязнений;
проверка несущих элементов;
устранение допустимых к восстановлению повреждений;
проверка креплений полюсов;
замена неисправных крепёжных и механических деталей;
контроль правильности сборки.

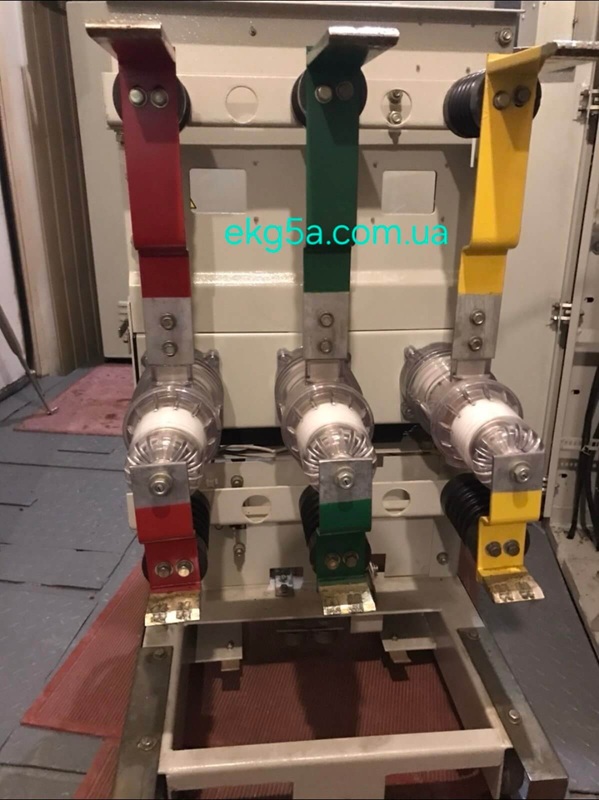

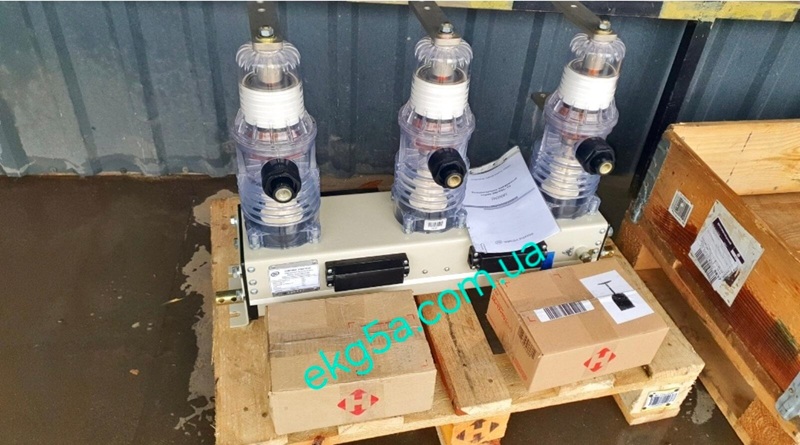

Конструкция вакуумного выключателя ВВ/TEL с тремя коммутационными полюсами.
4. Диагностика и ремонт электромагнитного привода
Привод обеспечивает выполнение операций включения и отключения выключателя.
При диагностике проверяются электрические цепи, катушки, соединения и состояние элементов привода.
Возможные признаки неисправностей:
выключатель не включается;
выключатель не отключается;
возникают нестабильные срабатывания;
отсутствует реакция на команды управления;
нарушена работа сигнализации.
Неисправные компоненты ремонтируются или заменяются при наличии технической возможности и совместимых запасных частей.
5. Проверка вакуумных полюсов и дугогасительных камер
Вакуумные полюса обеспечивают коммутацию электрической цепи и гашение электрической дуги.
В процессе дефектации проверяются:
состояние изоляционных корпусов;
отсутствие трещин и повреждений;
состояние контактных выводов;
крепление полюсов;
электрическая прочность изоляции;
соответствие проверяемых характеристик заводской документации.

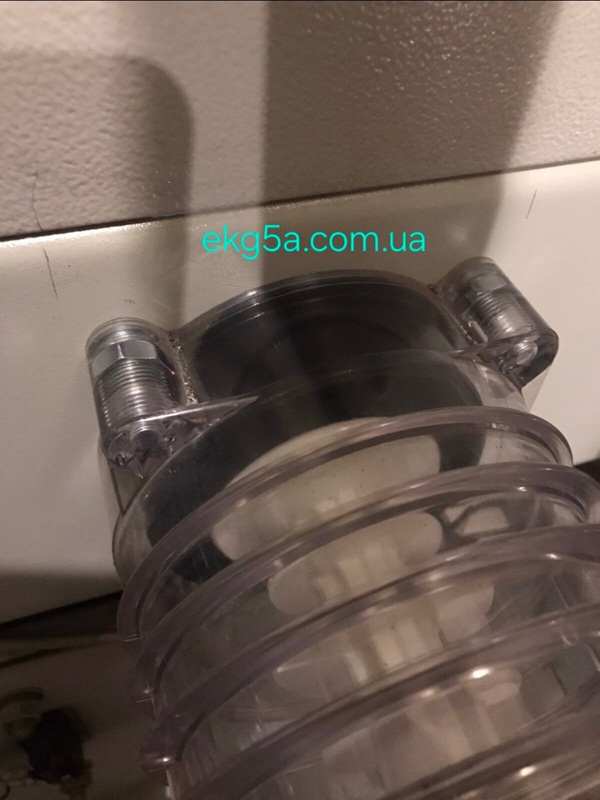

Вакуумные полюса выключателя ВВ/TEL.

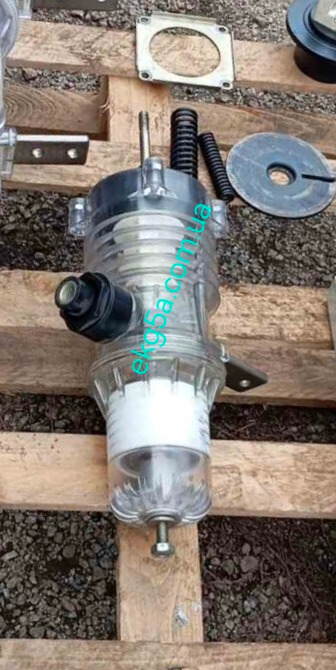

Изоляционный корпус вакуумного полюса.
При неисправности герметичной вакуумной камеры рассматривается замена совместимого узла. Вскрытие герметичной камеры для кустарного ремонта не предусматривается.
6. Ремонт контактных соединений и токоведущих частей
Проверяются контактные поверхности, болтовые соединения, шины и токоведущие выводы.
Особое внимание уделяется следам перегрева, ослаблению креплений и повреждениям контактных поверхностей.
При необходимости согласовывается замена повреждённых элементов.

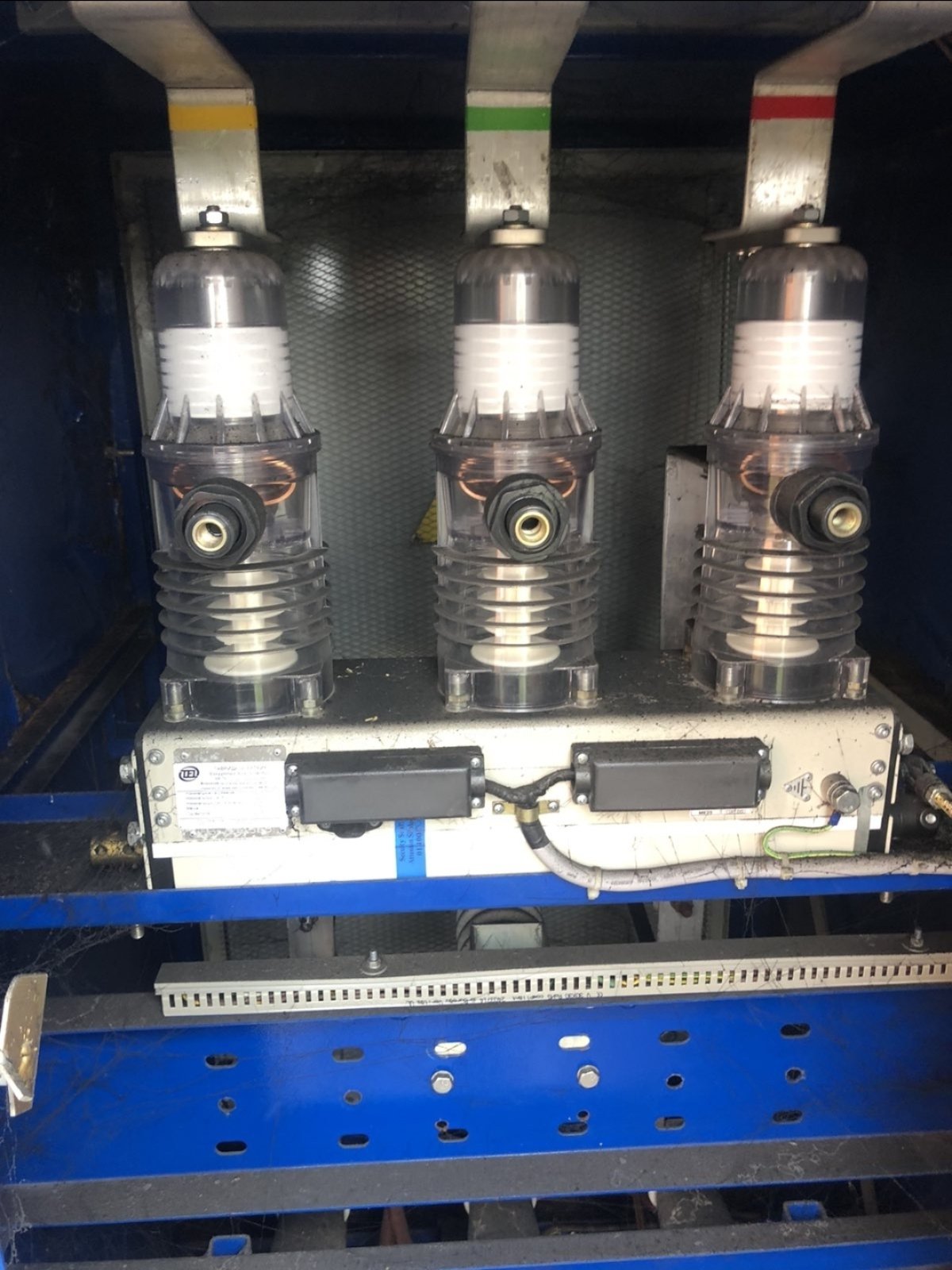

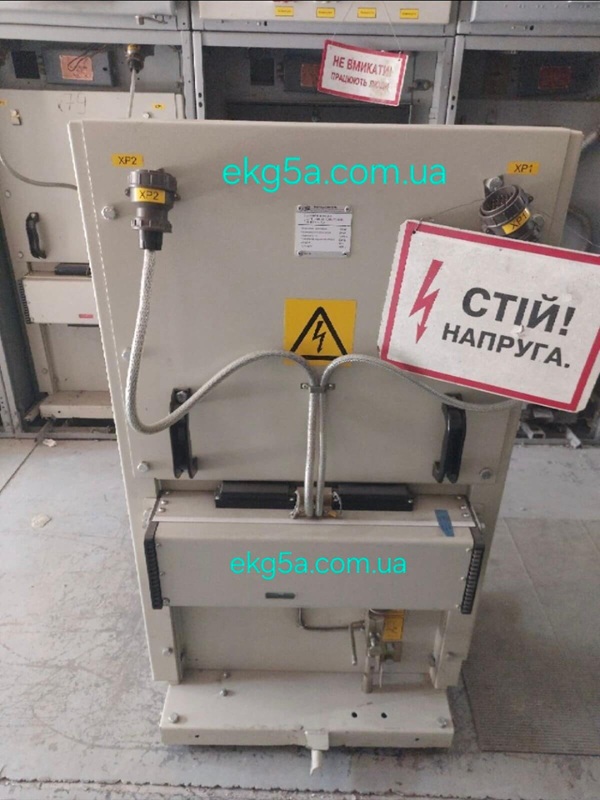

Контактные выводы и токоведущие соединения трёхполюсного вакуумного выключателя.
7. Ремонт вторичных цепей управления
Выполняется диагностика цепей включения, отключения, сигнализации и блокировок.
Проверяются:
клеммные соединения;
разъёмы;
проводники;
электрические соединения;
элементы управления;
исправность цепей сигнализации.

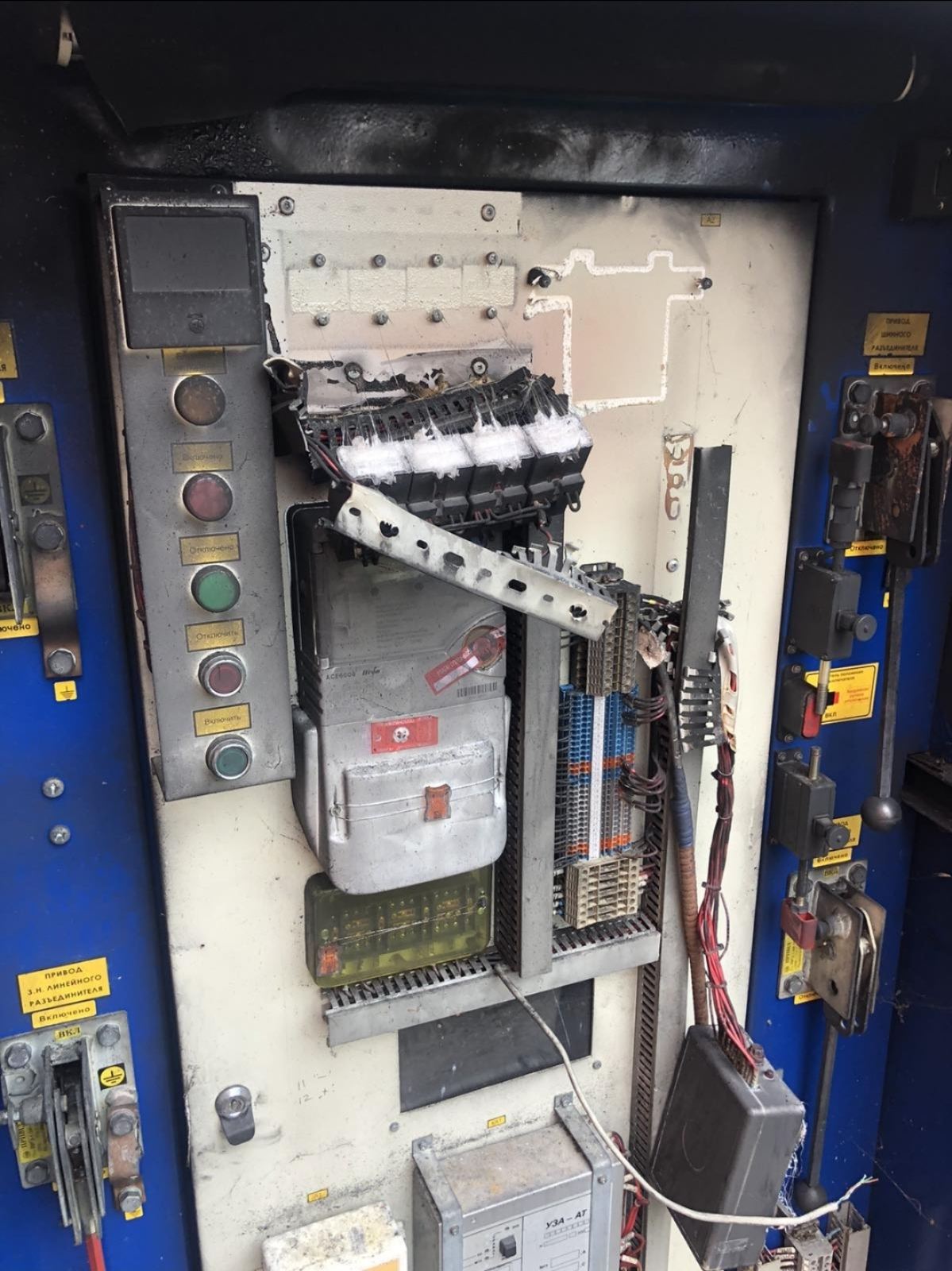

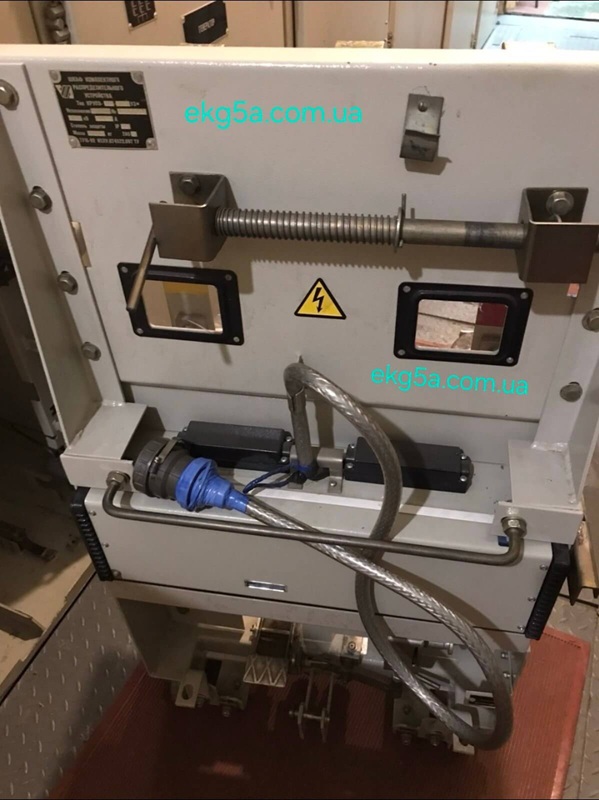

Вторичные цепи управления и коммутационные элементы оборудования.
8. Испытания вакуумных выключателей после ремонта
После завершения согласованных ремонтных работ проводится предусмотренный программой контроль технического состояния оборудования.
В зависимости от модели и объёма ремонта могут выполняться:
измерение сопротивления изоляции;
проверка электрической прочности изоляции;
измерение сопротивления главной токоведущей цепи;
проверка операций включения и отключения;
измерение временных характеристик;
проверка электромагнитного привода;
проверка цепей управления;
проверка сигнализации и блокировок.
Испытания выполняются квалифицированным персоналом по применимым методикам и требованиям изготовителя.
9. Комплектующие и запасные части
При капитальном ремонте могут использоваться совместимые комплектующие:
вакуумные полюса;
элементы электромагнитного привода;
контактные соединения;
изоляционные детали;
разъёмы;
крепёжные элементы;
детали вторичных цепей.
Подбор производится с учётом модели, заводского исполнения и технической документации.

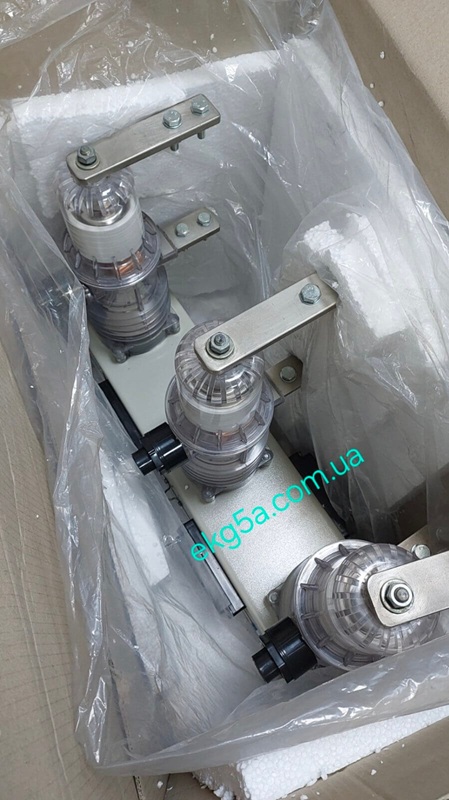

Вакуумный выключатель ВВ/TEL в сборе с комплектующими.

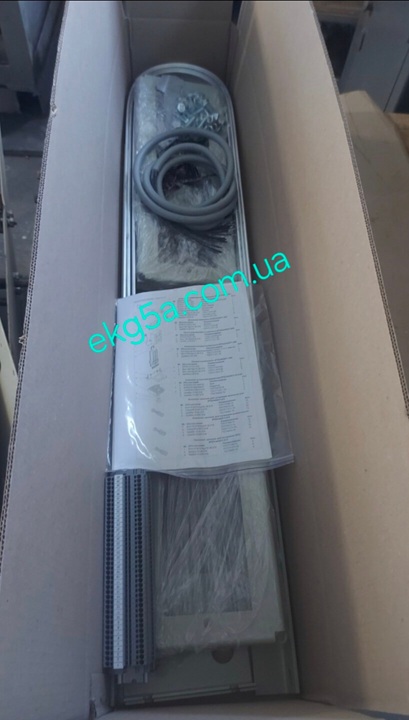

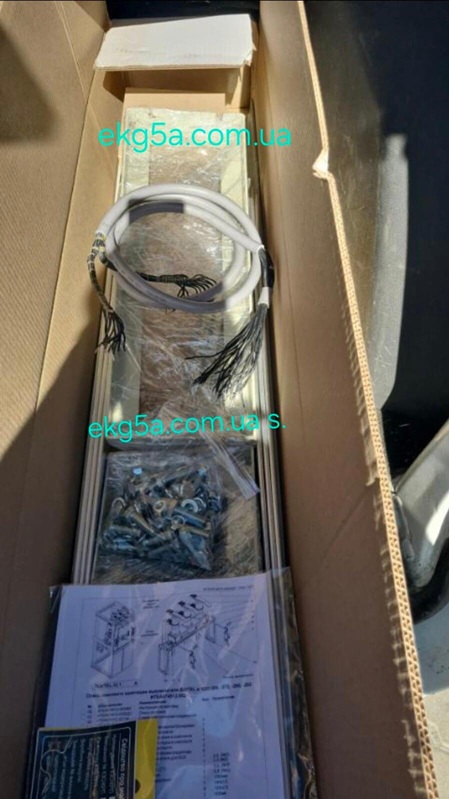

Комплектующие и сопроводительная документация.
Крепёжные и соединительные элементы.
10. Упаковка и транспортировка

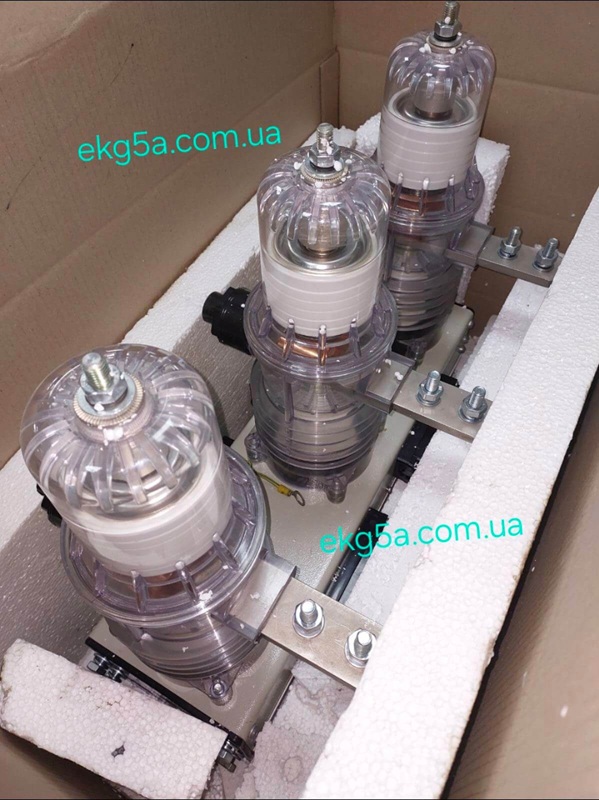

После завершения ремонта оборудование подготавливается к транспортировке.
Особое внимание уделяется защите вакуумных полюсов, изоляционных корпусов, токоведущих выводов и соединительных разъёмов.
11. Порядок выполнения капитального ремонта
Получение заявки и сведений о выключателе.
Предварительная оценка технического состояния.
Диагностика и дефектация.
Согласование стоимости, сроков и объёма ремонта.
Выполнение согласованных работ.
Контроль и испытания.
Подготовка оборудования к передаче заказчику.
12. Заказать капитальный ремонт вакуумного выключателя ВВ/TEL
ПП «ТЕХНО-МАРКЕТ» принимает заявки на капитальный ремонт, диагностику и восстановление вакуумных выключателей ВВ/TEL 6–10 кВ.
Для предварительной оценки необходимо предоставить полное обозначение выключателя, фотографию заводской таблички, описание неисправности и количество оборудования.
Стоимость ремонта определяется индивидуально после диагностики и согласования необходимых работ.
Контроль качества на каждом этапе выполнения работ.
