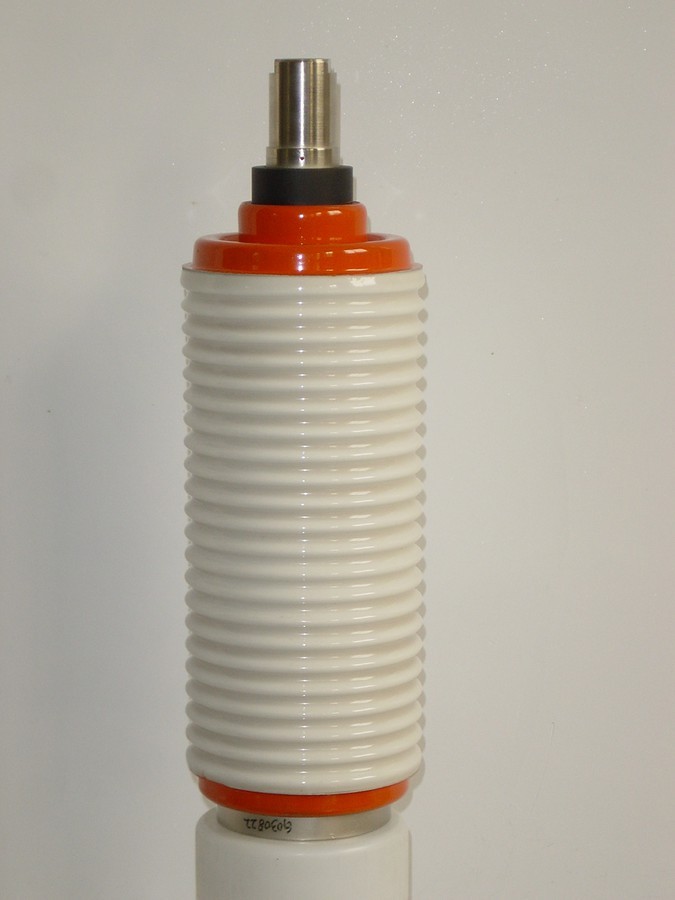

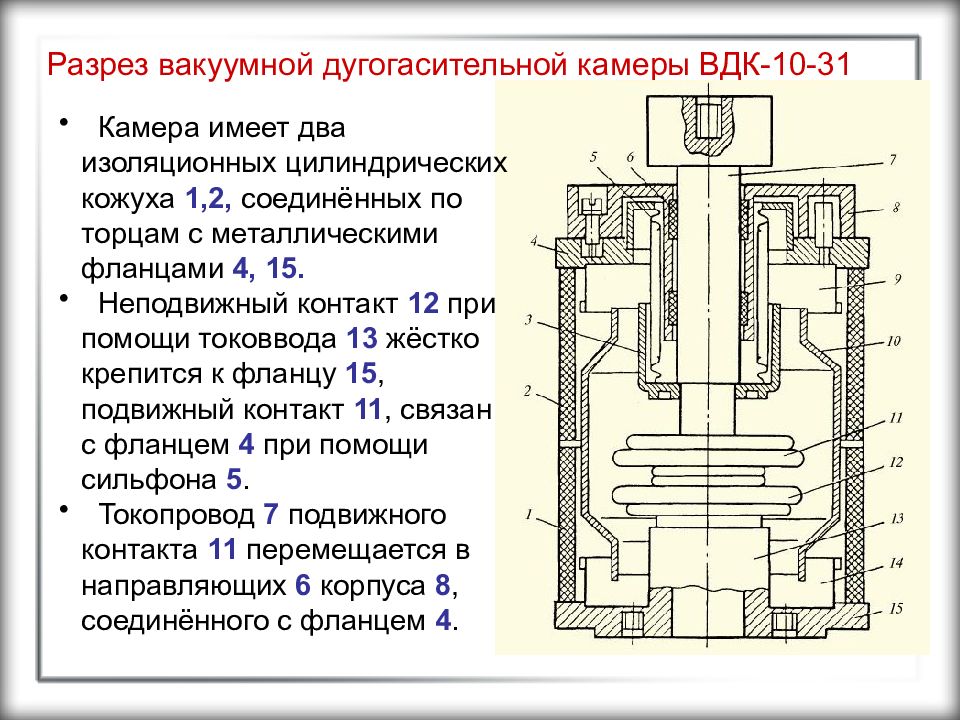

Вакуумная дугогасительная камера

Описание

Want create site? Find Free WordPress Themes and plugins.

Вакуумная дугогасительная камера предназначена для комплектации контактора вакуумного высоковольтного КВТ-10-4/400 У2, УХЛ5

Технические данные

Значение

Номинальное напряжение, кВ 10

Номинальная частота, Гц 50-60

Номинальное испытательное напряжение,кВ:

  • промышленной частоты, одноминутное  42
  • грозового импульса(полного, наибольший пик)
  • 75Номинальный ток, А 1600
  • Номинальный ток отключения, кА31,5
  • Трехсекундный ток термической стойкости,кА 31,5
  • Ток включения(наибольший пик), кА80
  • Нормированное процентное содержание апериодической составляющей, % 50
  • Механические характеристикиСобственное контактное нажатие, Н120
  • Дополнительное контактное нажатие, не менее, Н2000
  • Ход подвижного контакта, мм8
  • Средняя скорость хода подвижного контакта при отключении, м/с1,0-1,9
  • Средняя скорость хода подвижного контакта при включении, м/с0,5-0,9
  • Выбег и возврат хода при отключении, не более, мм2
  • Износостойкость и другие характеристики
  • Механическая износостойкость, операции ВО50000
  • Коммутационная износостойкость,операции ВО:
  • при номинальном токе; 40000
  • при номинальном токе отключения 50
  • Износ контактов, не более, мм 3
  • Электрическое сопротивление на постоянном токе при нормированном контактном нажатии, не более Ом·10-630
  • Масса камеры, не более, кг4
  • Срок службы, лет 30

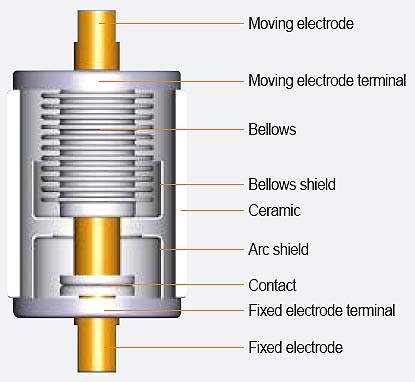

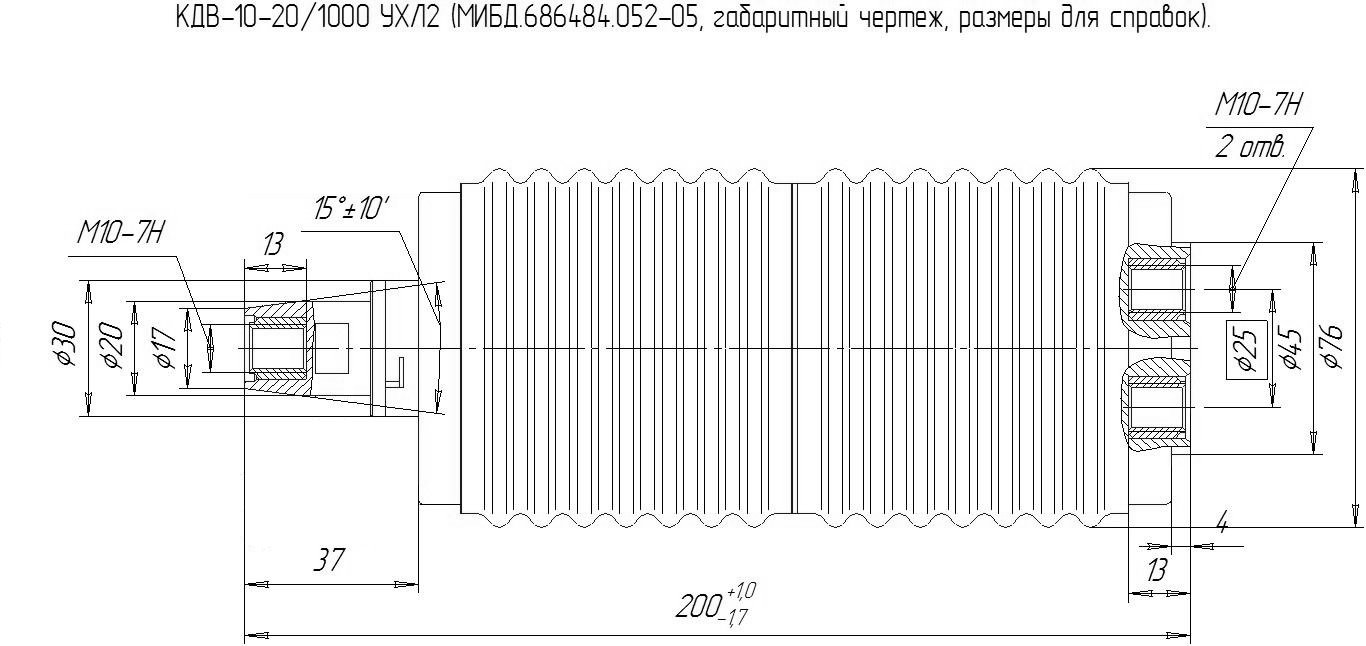

  • Габаритные размеры, мм:
  • высота 220, 239
  • внешний диаметр104

Вакуумная дугогасительная камера КДВ-10-1600-20
Вакуумная дугогасительная камера КДВ-10-1600-20: 1 — торцевые контакты; 2 — дугогасительные камеры; 3 — зазор; 4,5 — медные стержни для отвода тока к контактам; 6 — подвижный контакт; 7 — сильфон; 8 и 9 — металлические экраны; 10 — керамика; 11 — кольцо для крепления экрана 8; 12 — направляющий корпус
Параметры устройства КДВ-10-1600-20- номинальное напряжение — 10 кВ; номинальный ток — 1600 А; сопротивление камеры — 16 мкОм при дополнительном поджатии 1600 Н; номинальный ток отключения — 20 кА; номинальное относительное содержание апериодической составляющей 0,35; длительность дуги — не более 0,02 с; предельный ток включения: а) амплитуда — 51 кА, б) начальное действующее значение периодической составляющей — 20 кА; предельный четырехсекундный ток термической стойкости — 20 кА; амплитуда предельного сквозного тока — 70 кА; средний ток среза — не более 10 А; электрическая износостойкость — 10000 циклов «ВО» при номинальном токе 1600 А и 25 — при номинальном токе отключения; механическая износостойкость 20000 циклов «ВО»; допустимый износ контактов — не более 4 мм; ход подвижного контакта — 12 мм; скорости подвижного контакта: 1,7…2,3 м/с при отключении и 0,6…0,9 м/с при включении; камера обеспечивает работу в циклах по ГОСТ 687-78; минимальная бестоковая пауза — 0,3 с; средний срок службы камеры — 25 лет.

На рис.  представлено дугогасительное устройство КДВ-10-1600-20, разработанное ВЭИ. Номинальный ток проходит через торцевые контакты 1 в виде колец. Под действием магнитного поля дуга перебрасывается через зазор 3 на дугогасительные контакты (в виде спиралей) 2 и перемещается по ним с большой скоростью, благодаря чему уменьшается температура опорной точки дуги. Подвод тока к контактам осуществляется с помощью медных стержней 4 и 5. Подвижный контакт крепится к фланцу 6 с помощью сильфона 7 из нержавеющей стали толщиной 0,12 мм для передачи поступательного движения привода на подвижный контакт КДВ. Металлические экраны 8 и 9 служат для защиты керамики 10 от напыления паров металла, образующихся при гашении дуги. Экран 8 крепится к корпусу с помощью кольца 11.
