Контактор вакуумный трехполюсный КВТ-10

Компания реализует по цене от производителя

контактор вакуумный трехполюсный высоковольтный типа КВТ-10

Описание

Want create site? Find Free WordPress Themes and plugins.

Компания реализует по цене от производителя контактор вакуумный трехполюсный высоковольтный типа КВТ-10

Контактор вакуумный трехполюсный высоковольтный типа КВТ-10 (КВТ-10-4/400А) открытого исполнения с естественным воздушным охлаждением общего назначения, с электромагнитным приводом служит для коммутационных операций приемников электрической энергии в сетях и электроустановках промышленных предприятий на номинальные напряжения 10(6) кВ трехфазного переменного тока частоты 50 Гц.

Вакуумный контактор представляет собой электрический выключатель, контактные поверхности которого размещены в вакуумной камере.

Вакуумные выключатели 10 кВ используются для частой коммутации высоковольтных цепей. В случае соединения или разъединения любых контактов, которые находятся под напряжением, обычно возникает электрическая дуга.

Дуговой разряд способствует разрушению контактных поверхностей, и выключатель быстро изнашивается, что называется «выгоранием контактов». С целью обеспечения большого числа циклов включения/отключения следует применять устройства гашения дуги.

Существуют разные способы гашения дуги:

  • дугогасильные решетки,
  • газонаполненные камеры, но наиболее эффективно использование вакуумной камеры, которая предусмотрена в вакуумных контакторах.

В вакууме окисление металлов, даже при очень высоких температурах, не происходит, а испарение металлов существенно замедляется, благодаря чему увеличивается срок службы контактов в вакуумной коммутационной аппаратуре.

Область применения

Вакуумные выключатели-контакторы используются в тех местах, где необходимо частое переключение высоковольтных цепей: на электровозах, подъемных кранах, компрессорно-насосных установках, любых промышленных предприятиях, где присутствуют мощные электродвигатели.

Средний ресурс вакуумного выключателя составляет 1-3 млн. циклов включения/отключения. Вакуумные контакторы могут функционировать в сильнозагрязненной среде. Размещение контактов в вакуумной камере делает выключатель искро/взрывобезопасным.

Контактные поверхности защищены от попадания пыли и прочих загрязнений. Данные положительные свойства позволяют применять контакторы в угольных шахтах. Отличает вакуумные контакторы и малые габаритные размеры, если сравнивать с воздушными контакторами.

Контактор используется для эксплуатации в электроустановках, которые находятся под навесом (категория размещения 2) и в помещениях с повышенной влажностью (категория размещения 5).

Технические данные:

1.Номинальное напряжение, кВ  – 10
2. Наибольшее рабочее напряжение, кВ – 12
3.Номинальный ток, А – 400
4.Номинальный ток отключения, кА – 4
5.Электрическое сопротивления главной цепи постоянному току, мкОм, при дополнительном контактном нажатии 180+10% Н, не более  – 150
6.Полное время отключения, с, не болеем  – 0,1
7.Время дребезга контактов каждого полюса при включении, с, не более – 0,003
8.Разновременность работы трех полюсов при включении, с, не более – 0,0032
9.Разновременность работы трех полюсов при отключении, с, не более – 0,0015
10.Средняя скорость подвижного контакта полюса при включении на
последних 2 мм перед смыканием контактов, м/с – 0,4 – 0,8
11.Средняя скорость подвижного контакта полюса при отключении, на
первых 4 мм от замкнутого положения, м/с – 0,4 – 1,0
12.Собственное время включения, с, не более  – 0,15
13.Собственное время отключения, с, не более  – 0,6
14.Ход подвижного контакта каждого полюса от отключенного положения
до замыкания контактов, мм   – 5+1
15.Дополнительное контактное нажатие, Н – 180+10%
16.Ход скобы подвижного контакта каждого полюса после замыкания
контактов камеры, мм – 2+0,5
17.Номинальное напряжение цепей питания привода, В
– переменного тока  – 220
– постоянного тока  – 110,220
18.Диапазон напряжений цепей питания привода для постоянного и
переменного тока :
– при номинальном напряжении 220 В – 187–242
– при номинальном напряжении 110 В – 93,5–121
19.Ток в цепях питания привода при постоянном или переменном
напряжении питания 220 В:
– при срабатывании, А, не более –  5,0
– при удерживании во включенном положении, А, не более – 1,0
20.Ток в цепях питания привода при постоянном напряжении питания 110В:
– при срабатывании, А, не более – 10,0
– при удерживании во включенном положении, А, не более – 2,2
Примечания.
1 Питание электромагнита привода осуществляется постоянным током через
выпрямительное устройство, установленное в контакторе. Значение напряжения на
стороне постоянного тока гарантируется предприятием-изготовителем и не
проверяется.
2 Внешний источник постоянного тока может быть собран по двухполупериодной
схеме выпрямления при питании его переменным током синусоидальной формы.
3 Дополнительное контактное нажатие обеспечивается технологически в процессе
производства каждого полюса, проверяется в процессе производства и гарантируется
изготовителем.

Структура условного обозначения КВТ(Р) – 10 – 4 / Х У2, УХЛ5 – XX:

К      контактор

В      вакуумный

Т      трехполюсный

Х      реверсивный

10     номинальное напряжение, кВ

4       номинальный ток отключения, кА

Х      номинальный ток, А (400; 630)

Х      комбинированное обозначение вида климатического исполнения и категории размещения по ГОСТ          15150-69

Х      номинальное напряжение цепей питания привода, В

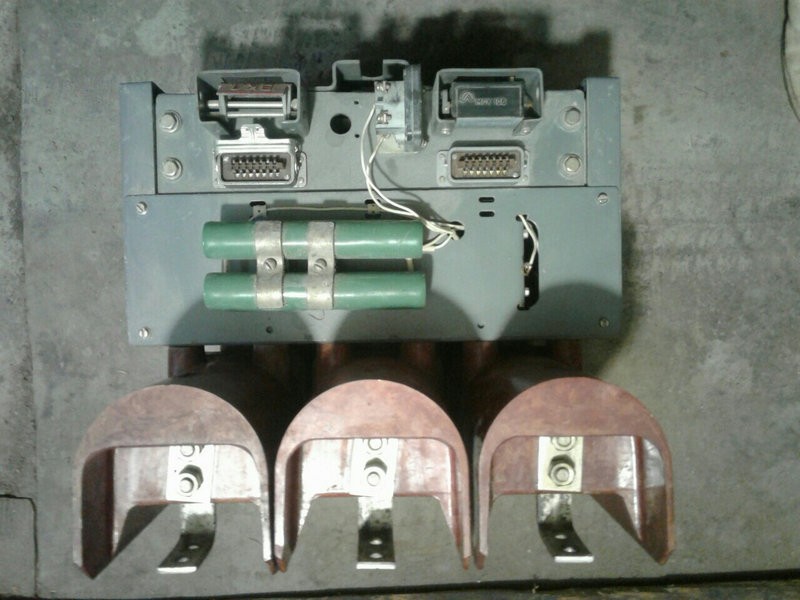

Внешний вид, габаритные и установочные размеры:

Внешний вид, габаритные и установочные размеры.
