Блок питания ВР/TEL-220-02А

Описание

Want create site? Find Free WordPress Themes and plugins.

Купить блок питания ВР/TEL-220-02А в Техно Маш.

Блок питания ВР/TEL-220-02А: назначение

Блок питания BP/TEL-220-02А (далее по тексту – Блок) предназначен для обеспечения электропитанием  блоков  управления BU/TEL-220-XX при  эксплуатации  в  шкафах комплектных  распределительных  устройств  внутренней  и  наружной  установки (КРУ, КРУН),  а  также  в  камерах  сборных одностороннего  обслуживания (КСО)  сети (6-10) кВ совместно с вакуумными выключателями ВВ/ТЕL-10-Х/X УХЛ2 ИТЕА 674152.003 ТУ.

Блок питания ВР/TEL-220-02А: технические характеристики:

1.2.1  Номинальные напряжения питания Блока:
а) постоянное, В =220
б) переменное, В ≈220
1.2.2  Диапазон допустимых напряжений питания Блока:
а) постоянное, В 75…300
б) переменное, В 75…260
1.2.3  Напряжение отключения Блока (амплитудное значение), В, не менее 440 с последующим восстановлением работы
1.2.4  Мощность, потребляемая Блоком по цепи питания:
а) в режиме установления выходного напряжения, ВА, не более 120
б) в установившемся режиме, ВА, не более 35
1.2.5  Диапазон напряжений питания от вспомогательного источника, В =12…24
1.2.6  Мощность, потребляемая блок питания ВР/TEL-220-02А
от вспомогательного источника, ВА, не более 25
1.2.7  Допустимое сопротивление нагрузки Блока:
а) при питании от сети 220 В, кОм, не менее 32)
б) при питании от вспомогательного источника, кОм, не менее 152)
1.2.8  Выходное напряжение Блока, В 230±10
1.2.9  Время  установления  выходного  напряжения  от  момента  подачи напряжения  питания (при  соблюдении  нагрузочной  способности  Блока):
а) при питании от сети 220 В, с, не более 4
б) при питании от вспомогательного источника, с, не более 50
1.2.10  Периодичность  включения  вакуумного  выключателя  ВВ/ТЕL-10-Х/X, при совместной работе Блока с блоком управления BU/TEL-220-XX, не менее, с 2,5
1.2.11  Ток  короткого  замыкания  выхода (при  разряженной  конденсаторной батарее), А, не более 0,5
1.2.12  Уровни  срабатывания  реле  сигнализации  превышения/принижения выходного напряжения:
а) уровень превышения выходного напряжения, В 265±15
б) уровень принижения выходного напряжения, В 205±10
1.2.13  Задержка  срабатывания  реле  сигнализации  превышения/принижения выходного напряжения:
а) при превышении уровня выходного напряжения, мс, не более 10
б) при принижении уровня выходного напряжения, с, не менее 5
1.2.14  Коммутационные  параметры  контактов  реле  сигнализации превышения/принижения выходного напряжения:
а) максимальный коммутируемый контактами реле постоянный ток при
напряжении 250 В и τ=1 мс, А, не более 2
б) максимальный коммутируемый контактами реле переменный ток при
напряжении 250 В и cosϕ=0.3, А, не более 0,12
1.2.15 Показатели надежности Блока:
а) средняя наработка на отказ при вероятности безотказной работы 0,96,
часов, не менее 100000
б) средний срок службы до списания, лет, не менее 25
1.2.16 Масса блока, кг, не более 2
1.2.17 Габариты блока, мм, не более 180*132*61

1) Электрические параметры Блока приведены для нормальных условий окружающей среды, и
номинальных значений напряжения питания.
2)   При сопротивлении нагрузки менее указанного Блок сохраняет работоспособность, однако не
гарантируются номинальное выходное напряжение, потребляемая мощность, время установления выходного
напряжения.

Устройство и работа: блок питания ВР/TEL-220-02А

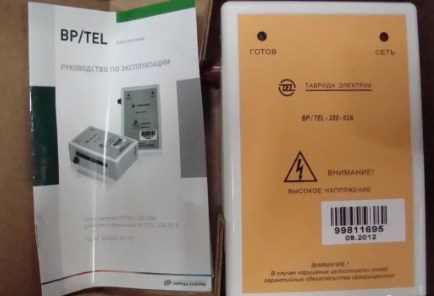

Блок конструктивно выполнен в закрытом пластмассовом корпусе.
Все элементы электрической принципиальной схемы смонтированы на одной печатной плате. Плата жестко закреплена внутри корпуса Блока.

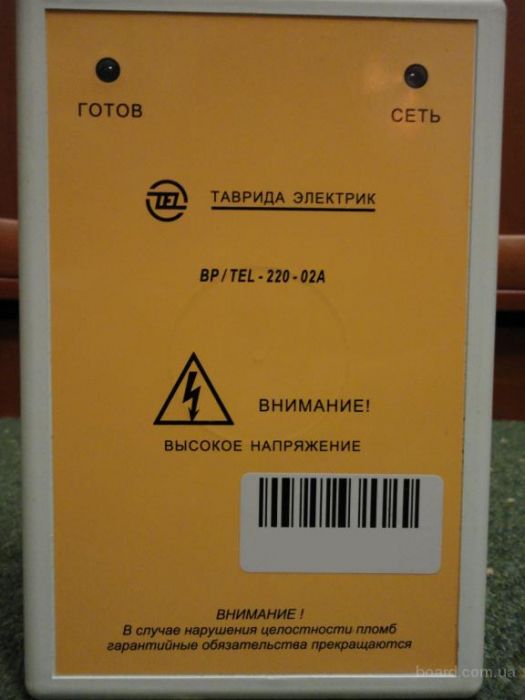

На лицевой поверхности Блока размещены:

а) световой (красный) индикатор “СЕТЬ”, сигнализирующий о наличии напряжения
питания;
г) световой (зеленый) индикатор “ГОТОВ”, сигнализирующий о достижении
выходным напряжением уровня 230 В.

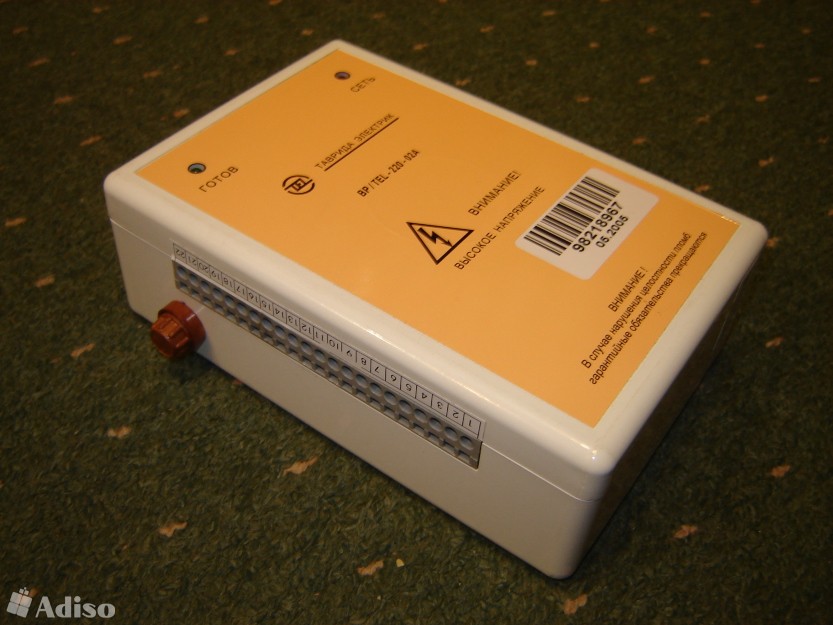

На боковой поверхности находится соединитель для подключения Блока к внешним цепям:

а) к цепи питания (контакты 14, 15);
б) к вспомогательному источнику (контакты 11, 12);
в) к блоку управления BU/TEL-220-XX (контакты 5, 6, 8, 9);
г) к цепям контроля выходного напряжения (16,17, 18).

Рядом с соединителем располагается держатель плавкой вставки (предохранитель). Предохранитель FU1 установлен последовательно в цепи питания блока, как показано на функциональной схеме.
Блок питания ВР/TEL-220-02А преобразует переменное/постоянное напряжение 220В или постоянное 12В в постоянное напряжение 230В.

Принцип действия Блока основан на импульсном методе преобразования напряжения.

Блок питания ВР/TEL-220-02А: схема

Функциональная схема Блока

Импульсный преобразователь напряжения (инвертор) выполнен по схеме однотактного “обратноходового” (flyback) преобразователя.
В состав инвертора входят: обмотка трансформатора T1, силовой ключ Q2, диод D9, датчик тока “прямого хода” R22…25 и контроллер управления.

При подаче напряжения питания на Блок (контакты 14,15), контроллер управления силовым инвертором питается по цепи: выпрямительный мост D1, резистор R2 и светодиод “СЕТЬ” D4. Как только напряжение на контроллере достигнет 7…8 В открывается силовой ключ Q2 и через обмотку T1, открытый канал Q2 и резисторы R22…25 начинает течь ток.

При достижении напряжения на R22…25 1 В, что соответствует току примерно 3 А, контроллер управления закрывает ключ Q2. После чего начинается вторая фаза преобразования. Накопленная трансформатором (реактором) Т1 электрическая энергия передается во вторичную цепь, в батарею конденсаторов и нагрузку Блока (выводы 5,6 и 8,9).

Затем процесс повторяется. Частота преобразования задается тактовым генератором контроллера управления и составляет 20…25 кГц. Стабилизация напряжения на батарее конденсаторов осуществляется с помощью усилителя ошибки, который производит сравнение опорного напряжения с напряжением на делителе R1, R6.

Сигнал рассогласования передается в контроллер управления через оптрон обратной связи DA2. В соответствии с уровнем сигнала рассогласования контроллер управляет продолжительностью открытого
состояния ключа Q2.

Питание инвертора от вспомогательного источника 12…24 В (контакты 11,12) происходит через диод D19, а контроллера управления по цепи D6, R5. Процесс преобразования напряжения остается таким же, как при питании от сети 220 В.

Компаратор напряжения предназначен для контроля нижнего и верхнего допустимых уровней выходного напряжения. Компаратор управляет реле сигнализации превышения/принижения напряжения таким образом, что когда выходное напряжение Блока находится вне рабочего диапазона – обмотка реле KV1 обесточена (контакты 16,18 замкнуты, а 17,16 разомкнуты), когда напряжение в норме – контакты 17,16 замкнуты, а 16,18 разомкнуты.
