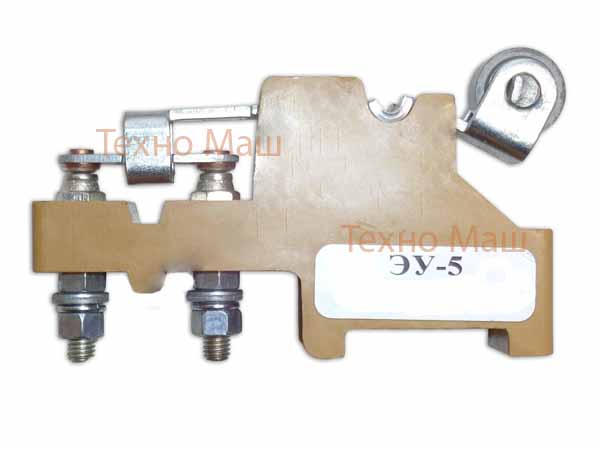

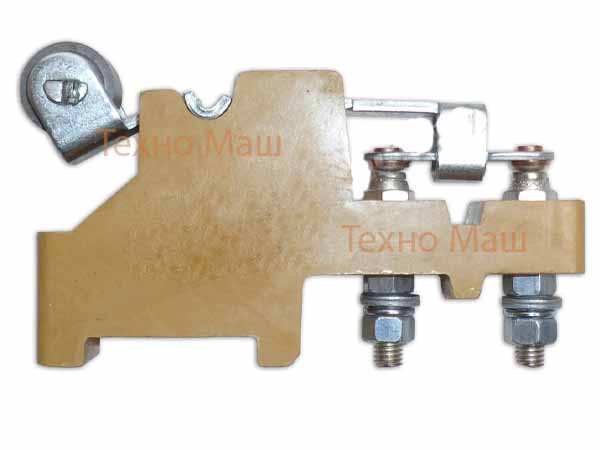

Устройство контактное(кулачковый элемент) ЭУ-5 купить в Техно Маш.
Устройство контактное(кулачковый элемент) ЭУ-5 необходим для переключений в низковольтной электротехнической цепи управления, в которой присутствует разрыв незначительных токов. Он имеет в своей конструкции электрический контакт подвижный мостикового типа. Элементы ЭУ-5 используются для выключения и включения цепей управления различных тяговых приводов и это комплектующие изделия в кулачковых командоконтроллерах, реостатных контроллерах, различных переключателях положений и линейных контакторах. Кулачковым элементом ЭУ5 называют коммутационный прибор, который приводится в работу кулачковой шайбой. Все они используются в коммутационных групповых аппаратах с электромеханическим, электропневматическим или ручным приводом.
Используется устройство контактное(кулачковый элемент) ЭУ-5 в реостатных контроллерах ЭКГ-39Б, реверсорах ПР-772Д, переключателях положений ПКГ-761Д с электропневматическим приводом.
Устройство контактное(кулачковый элемент) ЭУ-5 — устройство и принцип работы
Устройство контактное(кулачковый элемент) ЭУ-5 имеет в своей конструкции мостиковые контакты, которые выполнены в виде контактного мостика с серебросодержащими напайками, а так же двух контактных болтов на контактной поверхности которых так же расположены напайки. Контактные болты крепятся в изоляторе, а сам мостик устанавливается в свободном положении в штампованное окно рычага. Закрепляется данный мостик в окне специальной притирающей пружиной.
Рычаг этого подвижного контакта элемента ЭУ5 вращается в оси которая установлена во втулку выступа основания (изолятора). В хвостовике данного рычага имеется упор, на который в свою очередь воздействует выключающая пружина, своим вторым концом упирающаяся в цилиндрический проем изолятора (основания). В результате этого контакты замкнуты постоянно. На хвостовике рычага присутствует включающий ролик. В то время когда кулачковая шайба своим выступом воздействует на включающий ролик, контакты элемента кулачкового ЭУ-5 размыкаются.

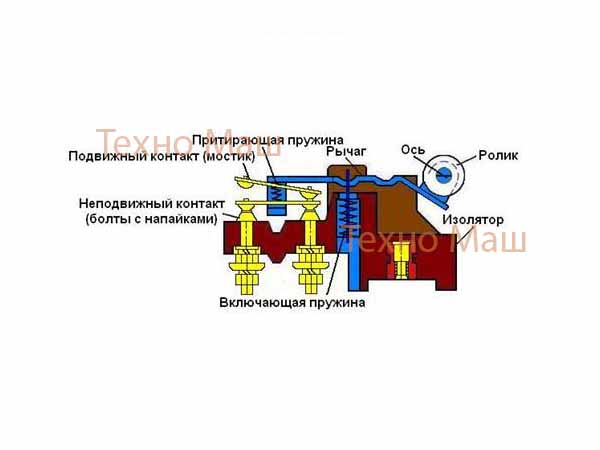

Устройство элемента кулачкового ЭУ5:
- Изолятор (основание);
- Рычаг;
- Ролик;
- Подвижные контакты (мостик);
- Притирающая пружина;
- Контакты неподвижные.
Устройство контактное(кулачковый элемент) ЭУ-5: технические характеристики:
- Смещение осевое контакта подвижного относительно неподвижного: max 1,0 мм;
- Конечное контактное нажатие на мостик: min 2,81 Н (кг/с);
- Величина раствора контактов: 10±2 мм;
- Величина провала контактов: 2±1,8 мм;
- Содержание серебра: 1,4370 г;
- Кол-во контактов ЭУ-5: 1 подвижный (мостик) и 2 неподвижных (болт);
- Вес изделия: 0,123 кг.
| Марка | Область применения | Чертеж (обозначение) | Характеристики материалов |
|---|---|---|---|
| ЭУ-5 | Тяга | ДЖТИ.685112.009 | Болтики стальные, контакты контактного мостика округлые, изолятор АГ-4. |
| ЭУ-5 ТЗ | Кран, тропический вариант | ДЖТИ.685112.009-01 | Болтики латунные, контакты плоские посеребренные, изолятор АГ-4, бронзовая втулка ролика. |
| ЭУ-5 УЗ | Кран, умеренный вариант | ДЖТИ.685112.009-02 | Болтик мелаллокерамический, ролик железо графитовый, контакты мостика плоские, посеребренные, изолятор АГ-4. |
| ЭУ-5 У5 | Рудничный вариант, трекингостойкий | ДЖТИ.685112.009-03 | Болтик стальной, изолятор — армамид, контакты мостика округлые. |
