Описание
Токосъёмник ТКК-103 трехкольцевой (Токоприёмник ТКК-103, аналог К-3103)
Купить токосъёмник ТКК-103 от производителя ПП «ТЕХНО-МАРКЕТ»
ПП «ТЕХНО-МАРКЕТ» осуществляет изготовление и поставку трехкольцевых токосъёмников ТКК-103 (аналог К-3103) для мостовых, козловых, портальных, металлургических кранов, перегружателей, экскаваторов и другого промышленного оборудования.
Токоприёмник ТКК-103 предназначен для передачи электрической энергии от неподвижной части оборудования к вращающимся механизмам при непрерывной работе и значительных токовых нагрузках.
Каждое изделие проходит контроль качества на всех этапах производства и приемо-сдаточные испытания перед отгрузкой заказчику.
Назначение токосъёмника ТКК-103
Трехкольцевой токосъёмник ТКК-103 предназначен для:
передачи электрического тока к вращающимся механизмам;
питания электроприводов и исполнительных устройств;
подключения поворотных платформ;
обеспечения надежного электрического контакта при вращении оборудования;
эксплуатации в составе грузоподъемных машин и промышленной техники.
Область применения
Токоприёмник ТКК-103 применяется на:
мостовых кранах;
козловых кранах;
металлургических кранах;
портовых перегружателях;
карьерных экскаваторах;
поворотных механизмах промышленного оборудования;
специальных грузоподъемных установках.

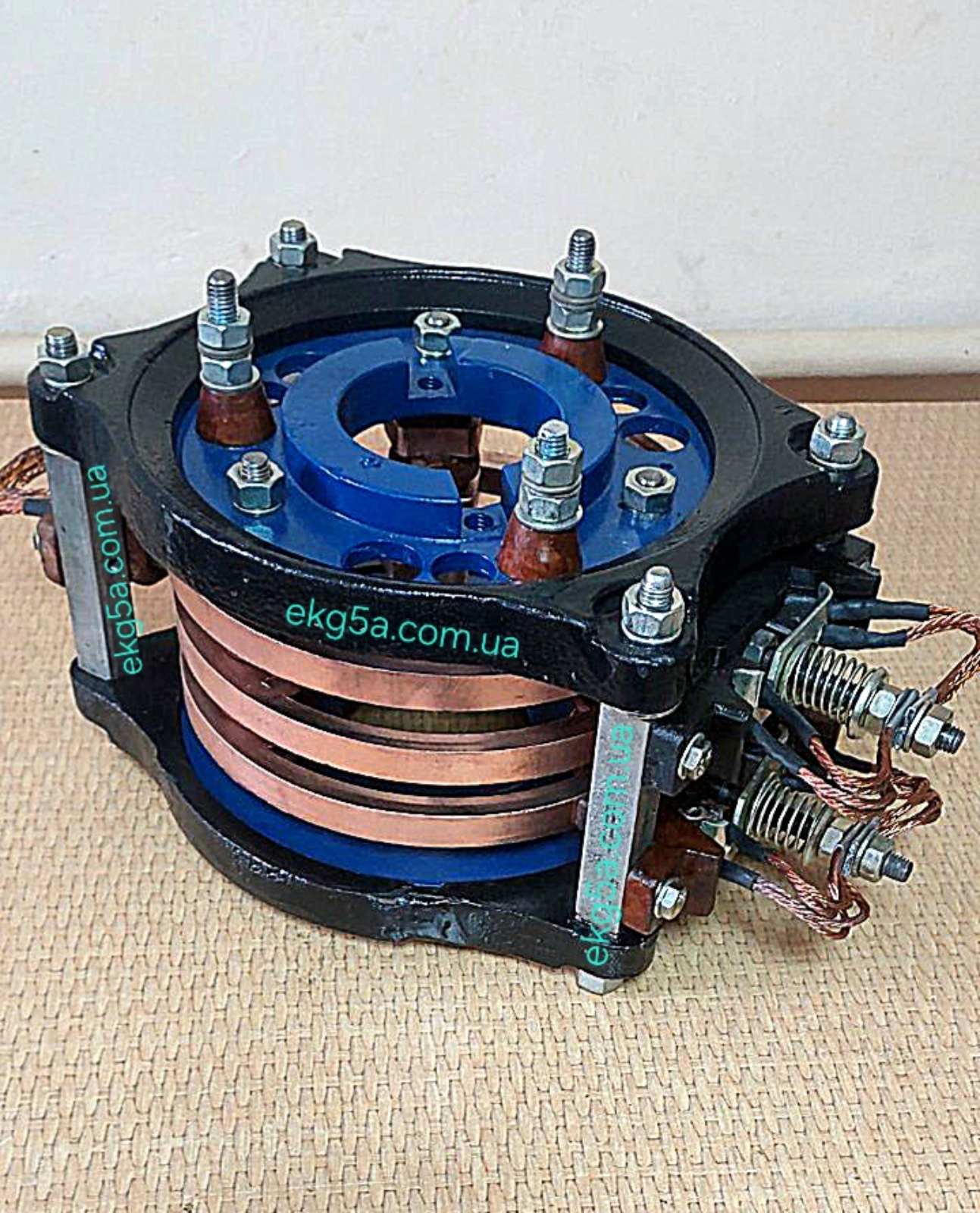

Конструкция токосъёмника ТКК-103
В состав изделия входят:
контактные кольца;
токосъёмные щетки;
щеткодержатели;
изоляционные элементы;
корпусные детали;
монтажные узлы;
крепежные элементы.
Конструкция обеспечивает стабильный электрический контакт и длительный срок службы в тяжелых условиях эксплуатации.
Технические характеристики ТКК-103
Преимущества ТКК-103
✔ Надежный электрический контакт
✔ Высокая токовая нагрузка
✔ Простота монтажа
✔ Длительный срок службы
✔ Возможность замены щеток без демонтажа изделия
✔ Ремонтопригодная конструкция
✔ Контроль качества на каждом этапе производства
✔ Изготовление согласно технической документации

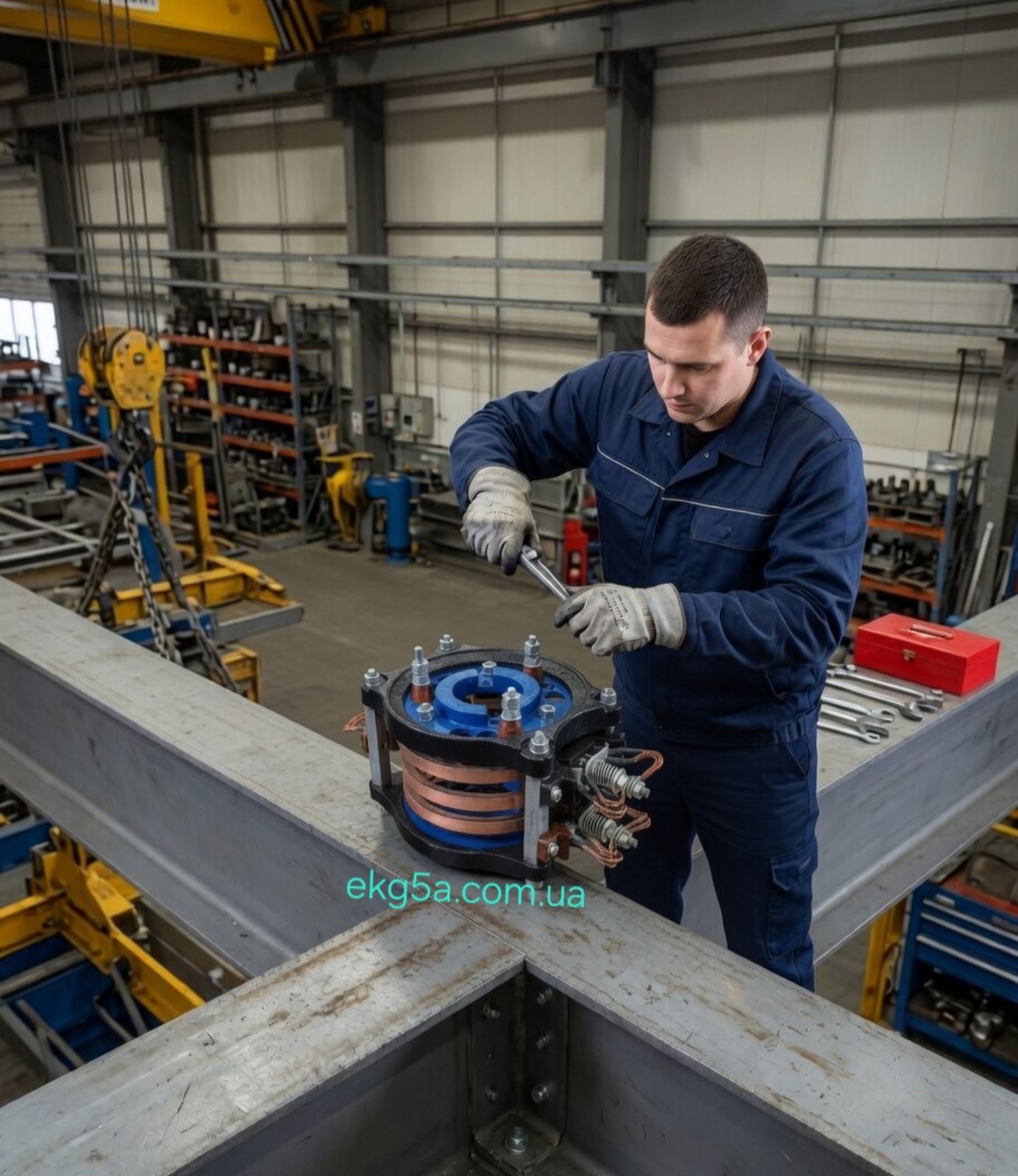

Механический монтаж токоприёмника ТКК-103
Монтаж выполняется на колонну диаметром от 60 до 130 мм.
Перед установкой необходимо:
проверить комплектность изделия;
убедиться в отсутствии механических повреждений;
очистить контактные кольца от консервационной смазки;
проверить состояние щеток и щеткодержателей;
проверить свободное вращение контактных узлов.
Порядок монтажа:
Закрепить токоприёмник на опорной конструкции.
Проверить соосность всех элементов.
Надежно затянуть крепежные соединения.
Проверить отсутствие перекосов.
Убедиться в свободном вращении контактного узла.
Электрическое подключение
Подключение должно выполняться квалифицированным персоналом.
Перед подключением необходимо:
проверить сопротивление изоляции;
убедиться в исправности кабельных линий;
проверить состояние контактных поверхностей;
убедиться в соответствии параметров сети требованиям оборудования.
После подключения выполняется:
контроль затяжки контактов;
проверка отсутствия короткого замыкания;
проверка нагрева соединений под нагрузкой.
Пусконаладочные работы
После монтажа выполняются:
визуальный осмотр изделия;
bedding (проверка) правильности монтажа;
проверка электрических соединений;
регулировка усилия прижатия щеток;
пробный запуск без нагрузки;
контроль работы под нагрузкой;
проверка отсутствия искрения;
контроль температуры контактных узлов.
После успешного завершения испытаний оборудование допускается к эксплуатации.
Требования к эксплуатации
Для длительной работы токосъёмника ТКК-103 необходимо:
соблюдать допустимые токовые нагрузки;
регулярно очищать контактные кольца;
контролировать состояние щеток;
проверять надежность крепежа;
контролировать нагрев контактов;
не допускать попадания влаги на контактные элементы;
своевременно выполнять техническое обслуживание.
Не допускается эксплуатация:
при поврежденной изоляции;
при чрезмерном искрении;
при ослабленных соединениях;
при механических повреждениях контактных колец.
Техническое обслуживание
В процессе эксплуатации рекомендуется:
очистка контактных колец;
проверка износа щеток;
контроль сопротивления изоляции;
проверка контактных соединений;
подтяжка крепежных элементов;
замена изношенных щеток.
Регулярное обслуживание существенно увеличивает срок службы изделия.
Транспортировка
Транспортировка допускается всеми видами транспорта при соблюдении правил перевозки оборудования.
Во время транспортировки необходимо:
исключить ударные нагрузки;
защитить изделие от влаги;
надежно закрепить груз;
использовать упаковку, предотвращающую механические повреждения.
Хранение
Хранение токоприёмников ТКК-103 должно осуществляться:
в закрытых сухих помещениях;
при отсутствии агрессивной среды;
при защите от влаги и пыли;
без воздействия прямых солнечных лучей.
Сертификаты качества и контроль производства
Токосъёмники ТКК-103 производства ПП «ТЕХНО-МАРКЕТ» проходят:
входной контроль материалов;
контроль механической обработки;
контроль сборки;
проверку электрических параметров;
приемо-сдаточные испытания;
контроль комплектности.
По запросу предоставляются:
паспорт изделия;
руководство по эксплуатации;
сертификат качества производителя;
протокол испытаний;
Поставка и техническая консультация
ПП «ТЕХНО-МАРКЕТ» осуществляет поставку токосъёмников ТКК-103 по Украине и на экспорт.
Возможна поставка:
отдельных токоприёмников ТКК-103; К- 3103
комплектов запасных частей;
щеточного аппарата;
изделий по техническому заданию заказчика.
Наши специалисты предоставляют:
✔ технические консультации;
✔ помощь в подборе аналогов;
✔ рекомендации по монтажу;
✔ консультации по эксплуатации и обслуживанию.
Гарантийные обязательства
ПП «ТЕХНО-МАРКЕТ» гарантирует соответствие токосъёмника ТКК-103 требованиям технической документации при соблюдении правил монтажа, подключения, эксплуатации, транспортировки и хранения.
Каждое изделие проходит контроль качества и испытания перед отгрузкой.
Гарантийный срок эксплуатации — 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки.
FAQ
ТКК-103 и К-3103 — это одно и то же? Да, ТКК-103 является аналогом токоприёмника К-3103.
Сколько контактных колец имеет ТКК-103? Токосъёмник оснащен тремя контактными кольцами.
Какой диаметр колонны подходит для установки? От 60 до 130 мм.
Где применяется ТКК-103? На мостовых, козловых, металлургических кранах, перегружателях и карьерных экскаваторах.
Можно ли заказать изготовление по чертежам? Да, ПП «ТЕХНО-МАРКЕТ» выполняет изготовление по техническому заданию заказчика.
