Щеткодержатели К 3100, ТКК 100,  крана РДК 250, МКГ 25, ДЭК 251, КС 5363, МКГ-25БР, МКГ-25.01, РДК-250, РДК-25, СКГ-40/63, СКГ-63/100, СКГ-631, ДЭК-631, КС-8165, МКГс-100

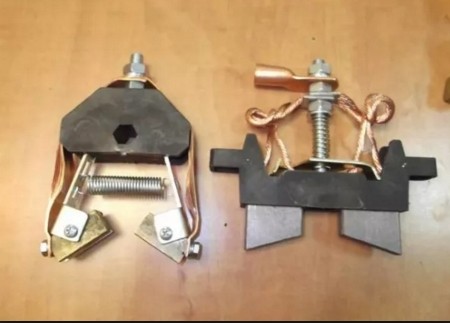

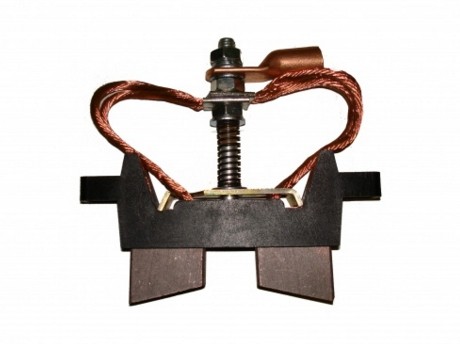

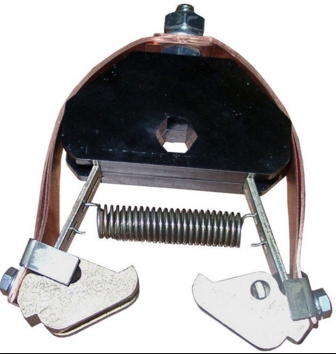

В наличии щеткодержатели к кольцевому токоприемнику серии К 3100 Предназначен для удержания электрощетки и создания нажимного усилия щетки на поверхность коллектора электрической машины. Надежная работа скользящего контакта электрических машин во многом зависит от правильного выбора конструкции щеткодержателя и эксплуатации щеточно-коллекторного узла.

ОБЩИЕ СВЕДЕНИЯ

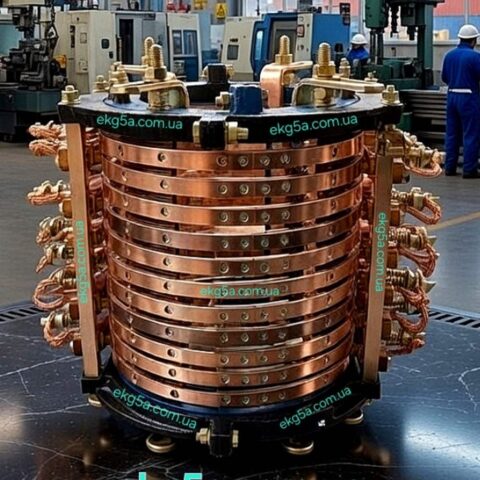

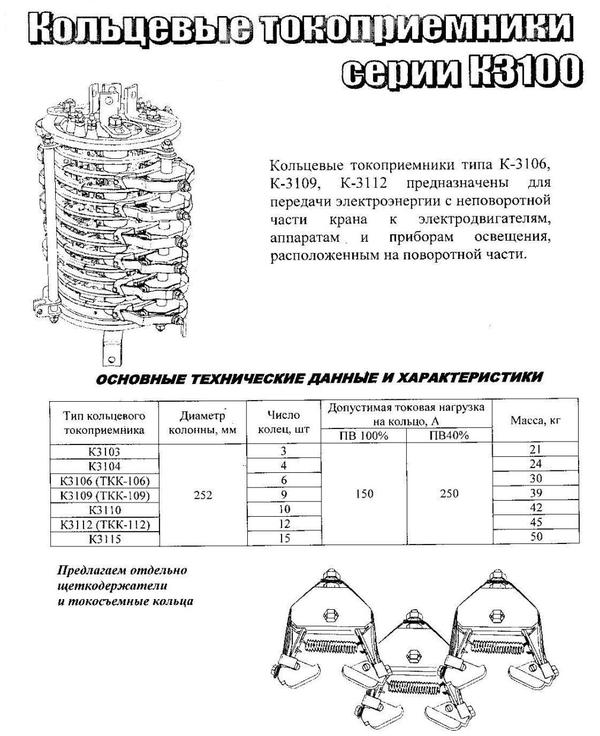

Токоприемники серии К-3100А предназначены для подвода постоянного тока (напряжением до 500В) или переменного тока частотой 50 и 60 Гц (напряжением до 660В) от неподвижных к подвижным частям поворачивающихся или вращающихся механизмов грузоподъемных кранов.

Структура условного обозначения К-31ХХА-ХХХ2

К — токоприемник кольцевой
3 — применение: крановый
1 — исполнение по максимальному диаметру колонны: 100 мм
ХХ — число цепей (колец): 3, 6, 9, 12
А — модификация
ХХХ — вид климатического исполнения У, УХЛ
2 — категория размещения по ГОСТ 15150.69

ТЕХНИЧЕСКИЕ ДАННЫЕ

Допустимые токовые нагрузки приведены в таблице:

Обозначение

Диаметр колонны,

мм

Число цепей

Допустимые токовые нагрузки

Примечание

ПВ 100%

ПВ 40%

К-3103А

60 — 100

3

200

250

в каждой цепи
К-3106А

6

К-3109А

9

К-3112А

12

Номинальное напряжение, В:

  • постоянного тока — 440
  • переменного тока — 660

Частота вращения контактов относительно колец не более 11 об/мин.
Механическая износостойкость не менее 2,2 млн оборотов, из них 1,1 млн оборотов в одну сторону и 1,1 млн оборотов в обратную.

Габаритные, установочные и присоединительные размеры.

Тип Размеры, мм Масса, кг
К-3103А 270 310 23
К-3106А 360 400 30
К-3109А 450 490 37
К-3112А 540 580 44
