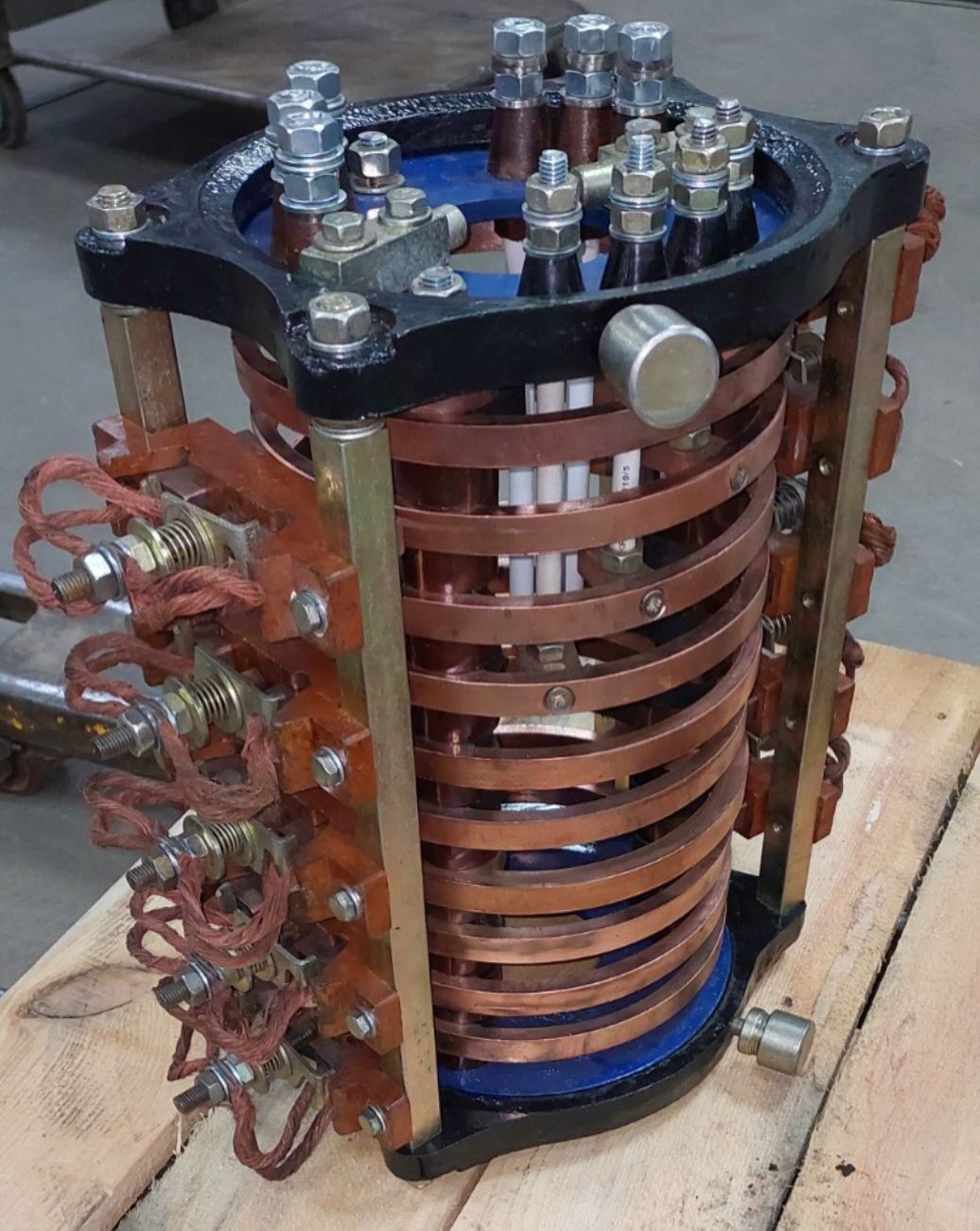

Кольцевой токоприемник ТКК-85

Артикул: 8fdacbeeabe3 Категория:

Описание

Want create site? Find Free WordPress Themes and plugins.

Компания реализует по цене от производителя кольцевой токоприемник ТКК-85

Токоприемники серии ТКК-85 предназначены для подвода постоянного тока (напряжением до 440В) или переменного тока частотой 50 и 60 Гц (напряжением до 500В) от неподвижных к подвижным частям поворачивающихся или вращающихся механизмов экскаваторов.


Условия эксплуатации
Исполнение токоприемников – открытое, степень защиты IP00 по ГОСТ 14254-96.
Воздействие механических факторов – по группе М3 ГОСТ 17516 без многократных ударов.

ТЕХНИЧЕСКИЕ ДАННЫЕ
Допустимые токовые нагрузки в цепи приведены в таблице:

Обозна-
чение
Диаметр колонны,
мм
Число цепей Допустимые токовые нагрузки Примечание
ПВ 100% ПВ 40%
ТКК-85 85 10 200 250 на каждое из двух колец
30 50 на каждое из восьми колец

Номинальное напряжение, В:

  • постоянного тока — 440
  • переменного тока — 500

Частота вращения контактов относительно колец не более 11 об/мин.
Механическая износостойкость не менее 2,2 млн оборотов, из них 1,1 млн оборотов в одну сторону и 1,1 млн оборотов в обратную. Масса токоприемника — 38 кг.

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ
Токоприемник (см. рисунок) состоит из корпуса и сердечника. Сердечник представляет собой набор изолированных друг от друга токоведущих колец с токовыводящими шпильками и двух оснований.

Изоляция токоведущих колец друг от друга и от оснований осуществляется изоляционными втулками, которые надеваются на крепежные шпильки.
Корпус представляет собой два основания скрепленных четырьмя стойками, на двух из которых крепятся щеткодержатели.

С каждого кольца съем электрического тока производится одним щеткодержателем. При этом щеткодержатели двух соседних колец расположены диаметрально противоположно друг другу.
При вращении корпуса вокруг неподвижного сердечника контактный элемент щеткодержателя скользит по неподвижному кольцу.

При этом корпус связан тягами с поворотной частью экскаватора а сердечник крепится к неподвижной колонне шпилькой и двумя штифтами.

Рис. Габаритные, установочные и присоединительные размеры токоприемника ТКК-85
