Токоприемник троллейный ТК-11В, ТКН-11В (токосъёмник крановый) | Производство ПП «ТЕХНО-МАРКЕТ»
Описание
ПП «ТЕХНО-МАРКЕТ» изготавливает и поставляет троллейные токоприемники ТК-11В и ТКН-11В для кранового и промышленного электрооборудования.
Токоприемник ТК-11В / ТКН-11В, также называемый крановым токосъёмником, предназначен для съёма электрического тока с жёстких троллеев и передачи электроэнергии к электрооборудованию передвижного механизма.
Аппараты данной серии применяются в системах троллейного токоподвода грузоподъёмных машин и другого промышленного оборудования.
Токоприемники изготавливаются в однополюсном исполнении. Предназначены для работы в сетях постоянного тока напряжением до 500 В и переменного тока частотой 50/60 Гц напряжением до 600 В.
Контроль качества осуществляется на каждом этапе производства.
Назначение токоприемников ТК-11В и ТКН-11В
Основная задача токосъёмника — обеспечение устойчивой электрической связи между неподвижной троллейной линией и движущимся электрооборудованием.
При перемещении механизма контактный башмак токоприемника взаимодействует с рабочей поверхностью жёсткого троллея и обеспечивает передачу электрического тока.
ТК-11В и ТКН-11В могут применяться в составе электрооборудования:
мостовых кранов;
козловых кранов;
крановых тележек;
грузоподъёмных механизмов;
производственных крановых установок;
металлургического оборудования;
складского и перегрузочного оборудования;
других механизмов с жёстким троллейным токоподводом.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Типы и основные параметры токоприемников указаны в таблице:
| Тип | Номинальная токовая нагрузка, А | Контактное нажатие, Н | Сечение кабеля, мм2 |
| TК-11B 1МУ2 | 100 | 30-35 | 25 |
| ТК-11В 2МУ2 | 250 | 50-60 | 95 |
| ТКН-11В 1У1 | 100 | 30-35 | 25 |
| ТКН-11В 2У1 | 250 | 50-60 | 95 |
Исполнения токоприемников
ТК-11В-1М — токоприемник на номинальный ток 100 А (климатическое исполнение У2);
ТК-11В-2М — токоприемник на номинальный ток 250 А (климатическое исполнение У2);
ТКН-11В-1М — токоприемник на номинальный ток 100 А (климатическое исполнение У1);
ТКН-11В-2М — токоприемник на номинальный ток 250 А (климатическое исполнение У1).
Габаритные, установочные и присоединительные размеры токоприемников ТК-11В, ТКН-11В:
| Тип | l, мм | Масса аппарата, кг, не более |
| ТК-11В 1МУ2 | 130 | 7,04 |
| ТК-11В 2МУ2 | 260 | 10,04 |
| ТКН-11В 1МУ2 | 130 | 6,8 |
| ТКН-11В 2МУ2 | 260 | 9,8 |
Конструкция и принцип работы

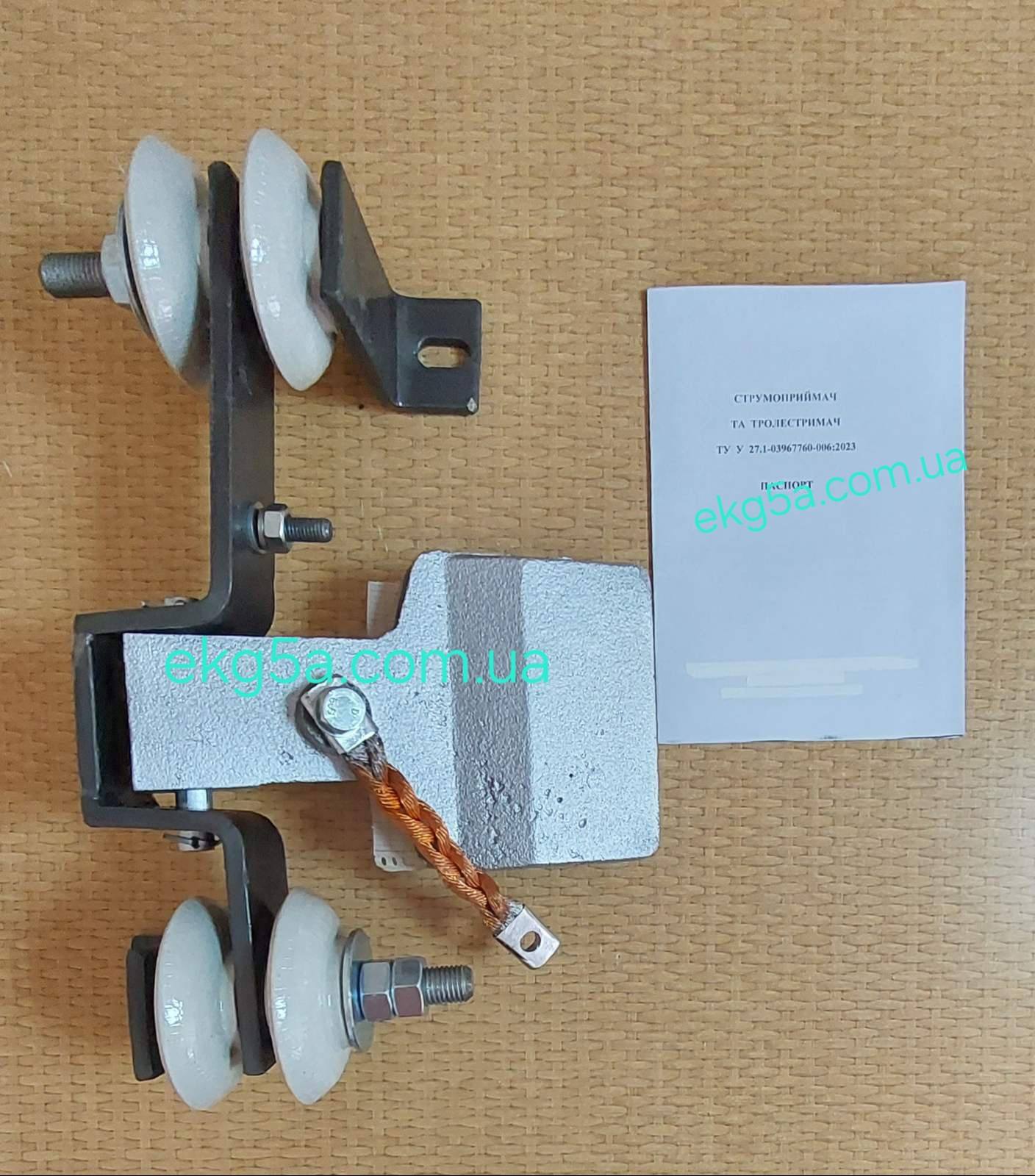

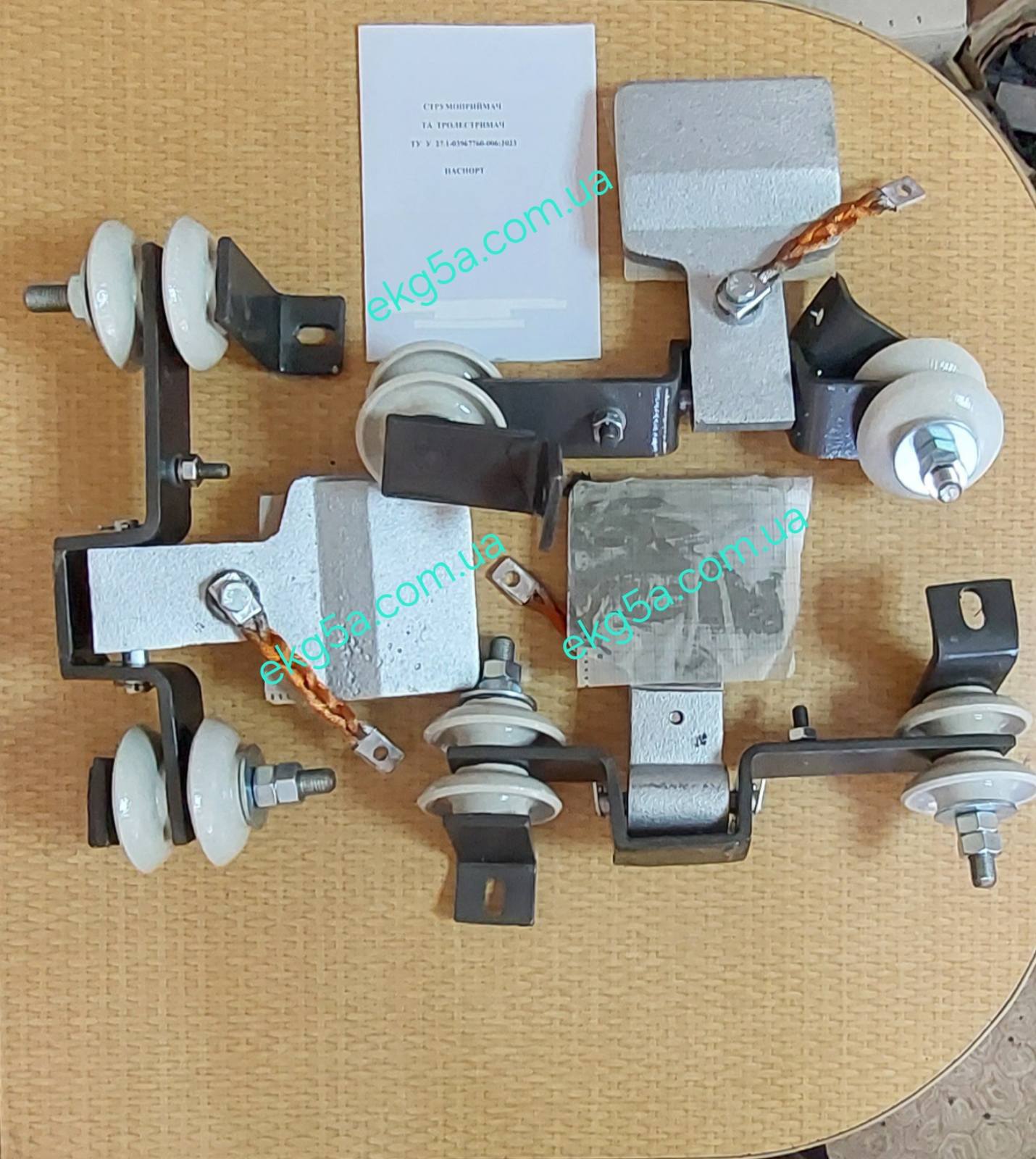

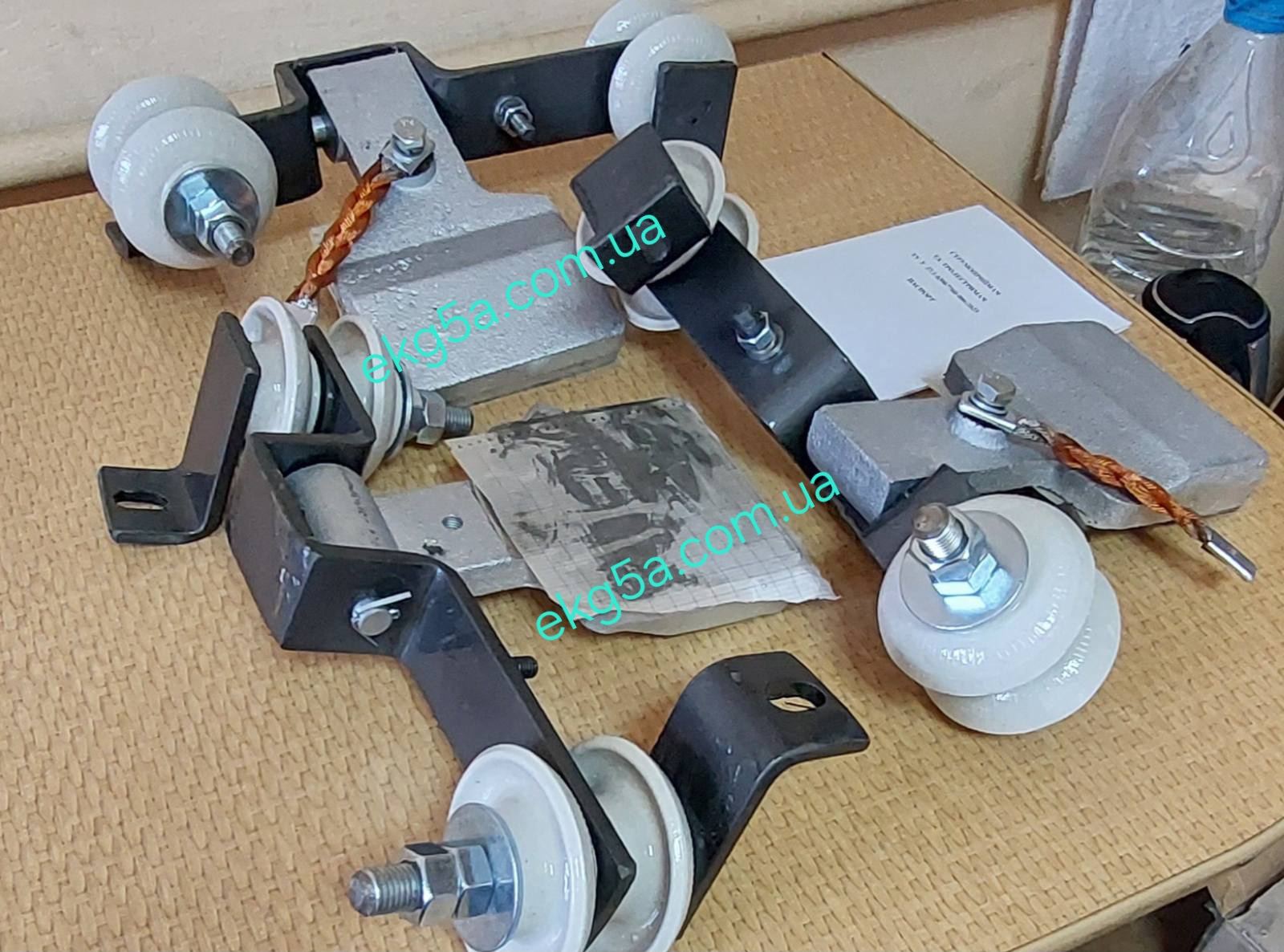

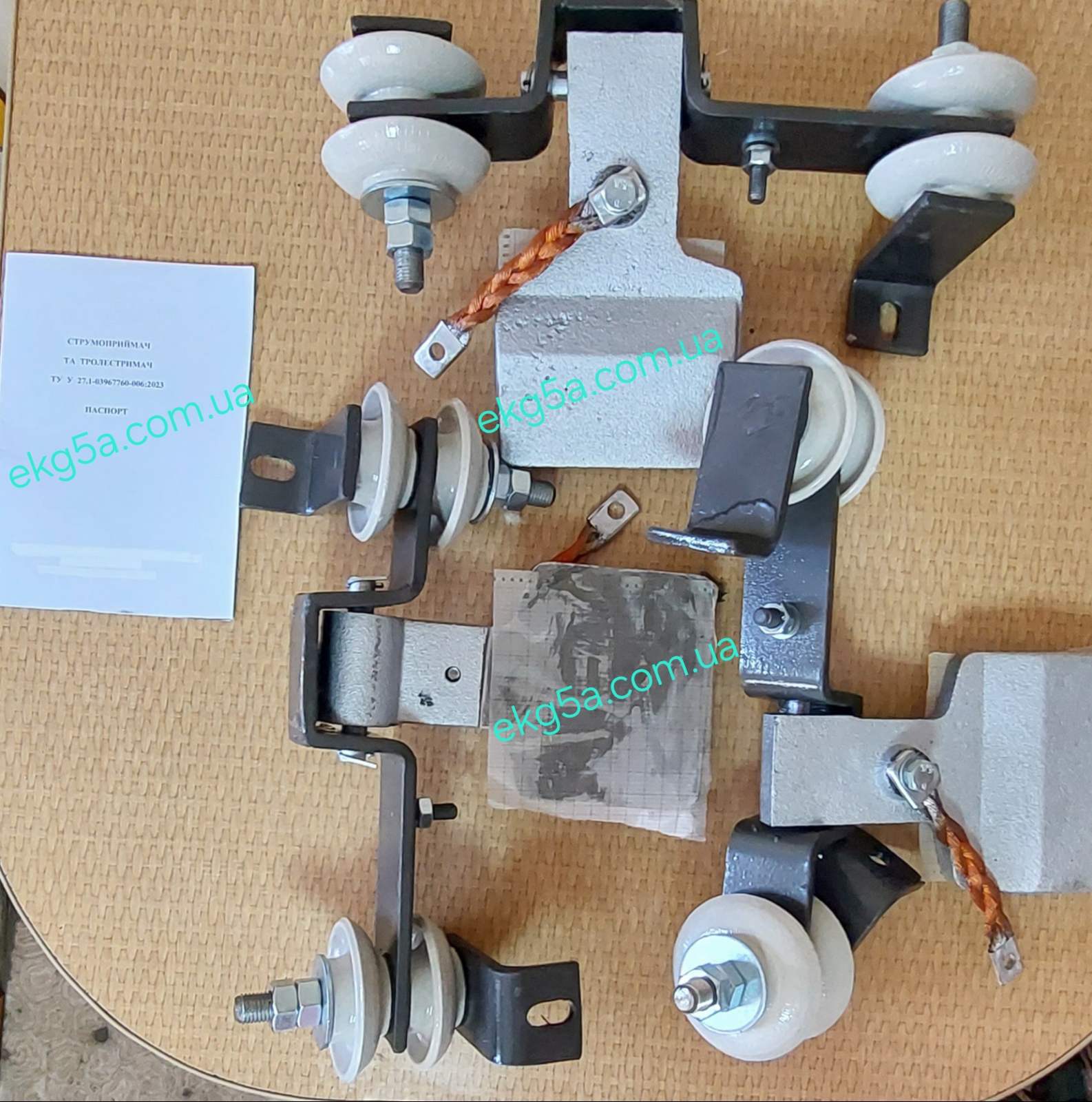

Конструктивно троллейный токоприемник включает контактный токосъёмный башмак и кронштейн.
Токосъёмный башмак электрически изолирован от металлической конструкции, на которой устанавливается аппарат. В конструкции применяются изолирующие элементы, а электрическая связь башмака с кронштейном выполняется гибким медным соединением. К кронштейну при монтаже подключается токоподводящий кабель.
Принцип работы:
При движении крана или другого механизма токосъёмный башмак перемещается вдоль жёсткого троллея. Электрический ток проходит по цепи:
Жёсткий троллей → контактный башмак → гибкое токоведущее соединение → подключенный кабель → электрооборудование крана.
Устойчивость контакта имеет принципиальное значение: недостаточное контактное нажатие, перекос относительно троллея, загрязнение или значительный износ контактной поверхности могут стать причиной искрения, нагрева и нестабильного токосъёма.
Монтаж и подключение
Монтаж токоприемника должен выполняться квалифицированным электротехническим персоналом при полностью снятом напряжении.
Перед установкой необходимо проверить:
комплектность аппарата и состояние токосъёмного башмака;
целостность изоляторов и состояние гибкого медного соединения;
надежность крепёжных элементов и состояние жёсткого троллея;
соответствие токоприемника требуемому номинальному току и сечение подключаемого кабеля:
1М (100 А): кабель сечением 25 мм²;
2М (250 А): кабель сечением 95 мм².
После механической установки необходимо проверить положение контактного башмака относительно троллея и отсутствие заеданий во всём диапазоне перемещения оборудования.
При подключении особое внимание уделяется надежности контактных соединений, отсутствию натяжения гибкого соединения, электрической изоляции и защите кабеля от механических повреждений.
Проверка перед вводом в эксплуатацию
После установки выполняется механическая проверка токоприемника при отключенном напряжении:
свободное перемещение;
положение башмака;
устойчивость контакта с троллеем;
отсутствие перекосов;
состояние изоляции и надежность крепления электрических соединений.
После этого выполняется пробная работа оборудования с контролем токосъёма, отсутствия чрезмерного искрения и перегрева.
Эксплуатация и техническое обслуживание
При эксплуатации ТК-11В и ТКН-11В необходимо регулярно контролировать состояние контактного узла. Механическая износостойкость серии составляет не менее 2,1 млн циклов при установленном режиме испытаний.
Регламент технического обслуживания включает:
очистку аппарата от пыли и загрязнений;
осмотр токосъёмного башмака и контроль степени его износа;
проверку состояния поверхности троллея и изоляторов;
осмотр гибких токоведущих соединений, кабеля и крепежа;
контроль отсутствия следов перегрева и электрического подгорания.
Изношенные и поврежденные элементы необходимо своевременно заменять.
Возможные неисправности и способы устранения
| Неисправность | Возможная причина | Меры устранения |
| Сильное искрение | Недостаточный контакт башмака с троллеем | Проверить положение и контактное нажатие |
| Искрение только на отдельных участках | Неровность или загрязнение троллея | Проверить и очистить троллей |
| Перегрев соединения | Ослабление электрического контакта | Проверить и подтянуть соединения |
| Периодическое пропадание питания | Отрыв башмака от троллея | Проверить положение токоприемника и троллея |
| Быстрый износ башмака | Перекос относительно троллея | Отрегулировать установку |
| Повреждение гибкой связи | Механический износ | Заменить гибкое соединение |
| Нагрев кабеля | Недостаточное сечение или плохой контакт | Проверить кабель и соединения |
| Повреждение изолятора | Удар, загрязнение или старение | Заменить поврежденный изолятор |
| Заедание механизма | Деформация или неправильная установка | Проверить геометрию и крепление |
| Неустойчивый токосъём | Износ контактной поверхности | Проверить башмак и троллей |
Требования безопасности
Обслуживание, регулировка, очистка и замена деталей токоприемника должны производиться только после полного снятия напряжения с троллейной линии и принятия предусмотренных на предприятии мер против ошибочной подачи напряжения.
Не допускается эксплуатация аппарата:
с поврежденными изоляторами;
с оголенными или поврежденными токоведущими соединениями;
при ненадежном креплении;
при выраженном перегреве или чрезмерном искрении;
при критическом износе контактного башмака.
Транспортировка и хранение
Токоприемники ТК-11В и ТКН-11В транспортируются автомобильным, железнодорожным и другим транспортом при условии защиты изделий от механических повреждений и атмосферных воздействий.
Хранить токоприемники рекомендуется в сухом закрытом помещении. При хранении необходимо обеспечить защиту от атмосферных осадков, конденсата, агрессивных сред, механических ударов и загрязнения контактных поверхностей. Перед установкой изделия после длительного хранения проводится внешний осмотр.
Производство и контроль качества
ПП «ТЕХНО-МАРКЕТ» производит троллейные токоприемники и комплектующие для кранового электрооборудования.
При изготовлении ТК-11В и ТКН-11В выполняется:
входной контроль материалов и комплектующих;
контроль механических деталей и токоведущих элементов;
контроль изоляционных деталей и качества сборки;
проверка геометрии и электрических соединений;
окончательная приемка изделия перед отгрузкой.
Запасные части и поставка
По согласованию возможна поставка комплектующих для ремонта и обслуживания троллейных токоприемников (в том числе контактных элементов и других деталей токосъёмного узла). При заказе запасных частей рекомендуется указывать полное обозначение аппарата.
ПП «ТЕХНО-МАРКЕТ» осуществляет производство и поставку троллейных токоприемников ТК-11В-1М, ТК-11В-2М, ТКН-11В-1М и ТКН-11В-2М по Украине и на экспорт. При заказе укажите тип токоприемника, номинальный ток, требуемое исполнение и количество.
