Токосъемник (токоприемник) крана МКГс 100, КС 8165, ДЭК 631, ДЭК 50

Описание

Want create site? Find Free WordPress Themes and plugins.

Компания реализует по цене от производителя токосъемник (токоприемник) крана МКГс 100, КС 8165, ДЭК 631, ДЭК 50

Кольцевые токосъемники ( токоприемники, токопереходы), используются для электропитания различных вращающихся потребителей электроэнергии ( токоприемников). Например: некоторые электротельфера, поворотные элементы грузоподъемных кранов, аэраторы, карусели, поворотные сцены и площадки, манипуляторы, вращающиеся рабочие столы, упаковочные машины, кабельные барабаны, ветроэнергетические установки и др.

Токосъемное устройство состоит из медных контактных колец и щеткодержателя с прилегающими медно-графитовыми щетками, с которых снимается подводимое напряжение.

ОБЩИЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ

Кольцевые токоприемники серии К3100 — ТКК  (аналоги Токоприемников ТКК100)предназначены для подвода постоянного тока напряжением до 440 В и переменного тока напряжением до 660В частотой 50 и 60 Гц от неподвижного источника к подвижным частям поворачивающихся или вращающихся механизмов грузоподъемных кранов. Вид климатического исполнения У2, УХЛ2 по ГОСТ 15150-69.

Структура условного обозначения
К-31ХХА-ХХХ2

К – токоприемник кольцевой
3 – применение: крановый
1 – исполнение по максимальному диаметру колонны: 100 мм
ХХ – число цепей (колец): 3, 6, 9, 12, 15, 16
А – модификация
ХХХ – вид климатического исполнения У, УХЛ
2 – категория размещения по ГОСТ 15150.69

Условия эксплуатации

Исполнение токоприемников – открытое, степень защиты IP00 по ГОСТ 14254-96.
Воздействие механических факторов – по группе М3 ГОСТ 17516 без многократных ударов.

Технические данные

Номинальное напряжение, В:

  • постоянного тока – 440
  • переменного тока – 500

Частота вращения контактов относительно колец не более 11 об/мин.
Механическая износостойкость не менее 2,2 млн оборотов, из них 1,1 млн оборотов в одну сторону и 1,1 млн оборотов в обратную.

Конструкция и принцип действия

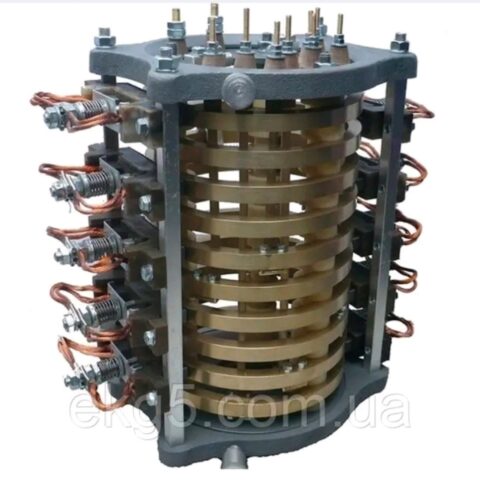

Токоприемник (см. рисунок) состоит из корпуса и сердечника. Сердечник представляет собой набор изолированных друг от друга токоведущих колец с токовыводящими шпильками и двух оснований. Изоляция токоведущих колец друг от друга и от оснований осуществляется изоляционными втулками, которые надеваются на крепежные шпильки.

Корпус представляет собой два основания скрепленных четырьмя стойками, на двух из которых крепятся щеткодержатели. С каждого кольца съем электрического тока производится одним щеткодержателем. При этом щеткодержатели двух соседних колец расположены диаметрально противоположно друг другу.

При вращении корпуса вокруг неподвижного сердечника контактный элемент щеткодержателя скользит по неподвижному кольцу. При этом корпус связан тягами с поворотной частью грузоподъемного крана а сердечник крепится к неподвижной колонне уголками.

Рис. Габаритные, установочные и присоединительные размеры токоприемников серии К-3100А

Тип кольцевого токоприемника Диаметр колонны, мм Число колец, шт Допустимая токовая нагрузка на кольцо, А — ПВ 100% Допустимая токовая нагрузка на кольцо, А — ПВ 40% Степень защиты Масса, кг
К 3103 252 3 150 250 IP00 20
К 3104 252 4 150 250 IP00 25
К 3106 252 6 150 250 IP00 30
К 3109 252 9 150 250 IP00 39
К 3110 252 10 150 250 IP00 42
К 3112 252 12 150 250 IP00 45

Доставка на склад покупателя в любой регион Украины.

Цена: Ценy уточняйте.
