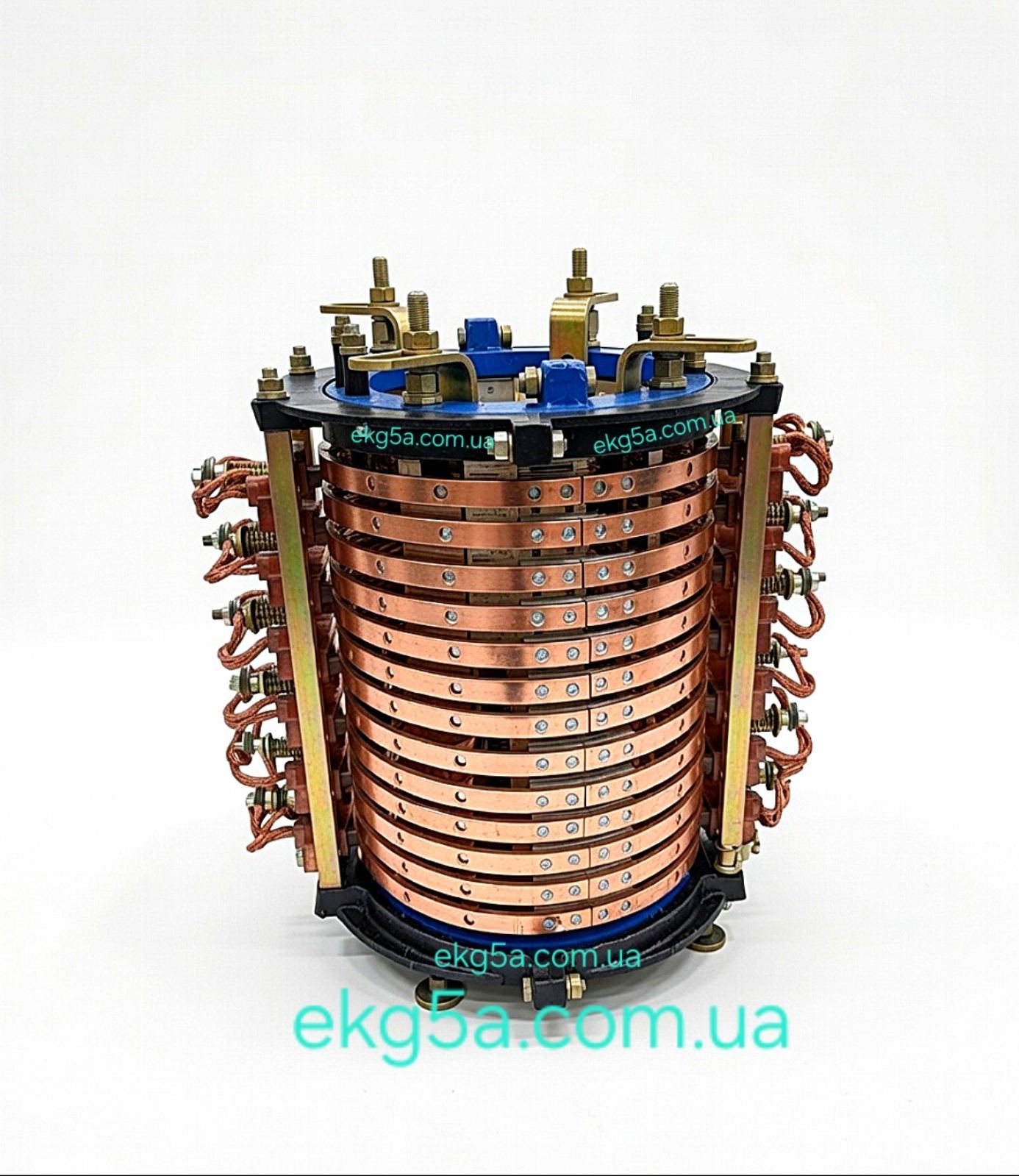

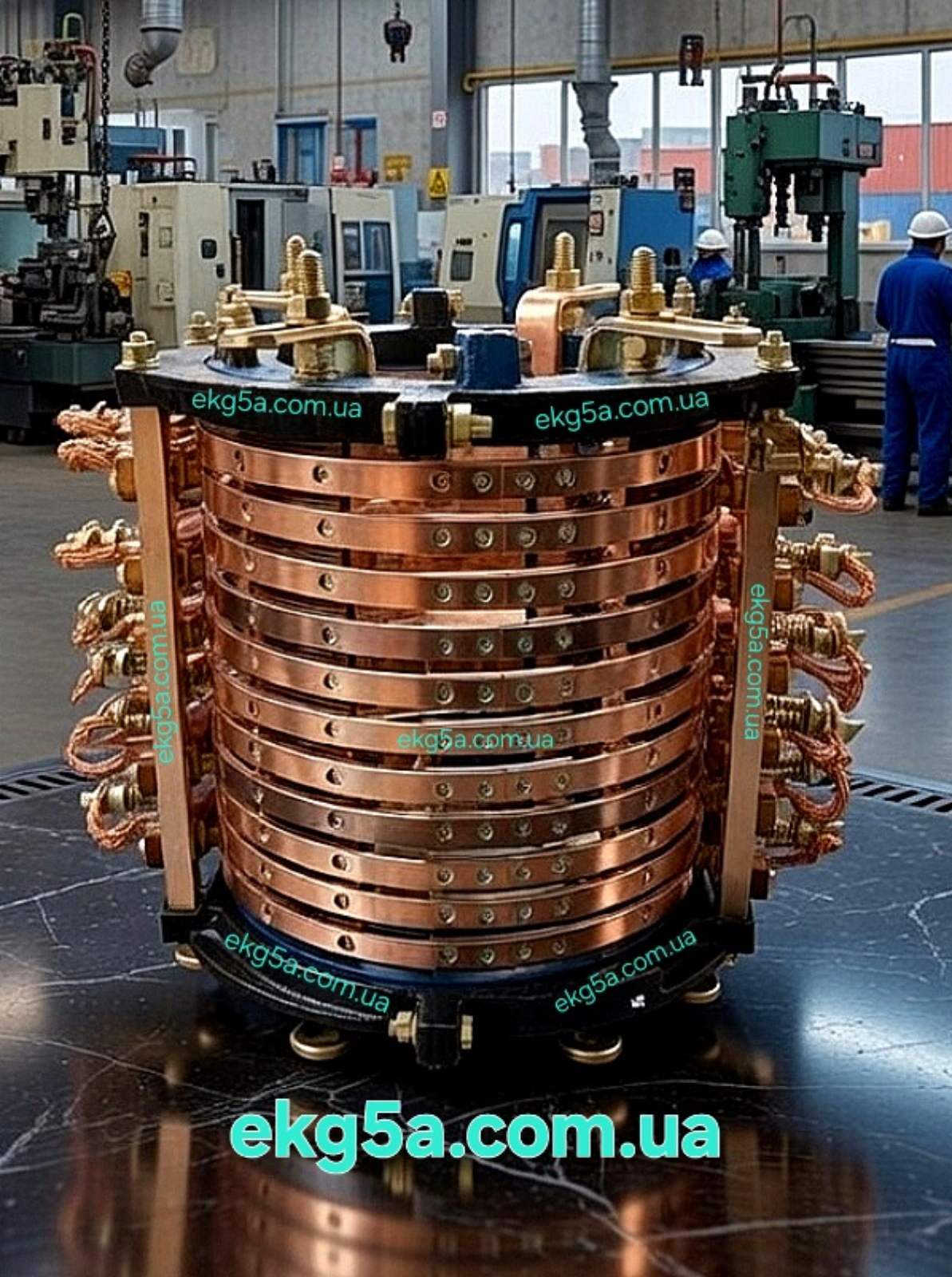

Токоприемник кольцевой ТКК-212

Компания реализует по цене от производителя

токоприемник кольцевой ТКК-3212

Артикул: 20daacf56e06 Категория:

Описание

Want create site? Find Free WordPress Themes and plugins.

Компания реализует по цене от производителя токоприемник кольцевой ТКК-212 (аналог  К-3212 ) .

Токоприемник кольцевой ТКК-212 (аналог  К-3212 ) предназначен для подвода постоянного тока напряжением до 440 В и переменного тока напряжением до 660 В частотой 50 и 60 Гц от неподвижного источника к подвижным частям поворачивающихся или вращающихся механизмов грузоподъемных кранов.

Исполнение кольцевого токоприемника К-3212 открытое, степень защиты IP00, вид климатического исполнения У2, УХЛ2 по ГОСТ 14255-69. Рабочее положение токоприемника К 3212 (ТКК 212) вертикальное, а частота вращения контактов относительно колец не более 11 об/мин.

Структура условного обозначения К-31ХХА-ХХХ2

  • К – токоприемник кольцевой
  • 3 – применение: крановый
  • 1 – исполнение по максимальному диаметру колонны: 100 мм
  • ХХ – число цепей (колец): 3, 6, 9, 12
  • А – модификация
  • ХХХ – вид климатического исполнения У, УХЛ
  • 2 – категория размещения по ГОСТ 15150.69

 Основные технические данные и характеристики

Тип кольцевого токоприемника Диаметр колонны, мм Число колец, шт Допустимая токовая нагрузка на кольцо, А Степень защиты Масса, кг
ПВ 100 % ПВ 40 %
К 3103 252 3 150 250 IP00 20
К 3104 4 25
К 3106 6 30
К 3109 9 39
К 3110 10 42
К 3112 12 45

Номинальное напряжение до 440 В постоянного тока и до 550 В переменного тока частотой 50 и 60Гц

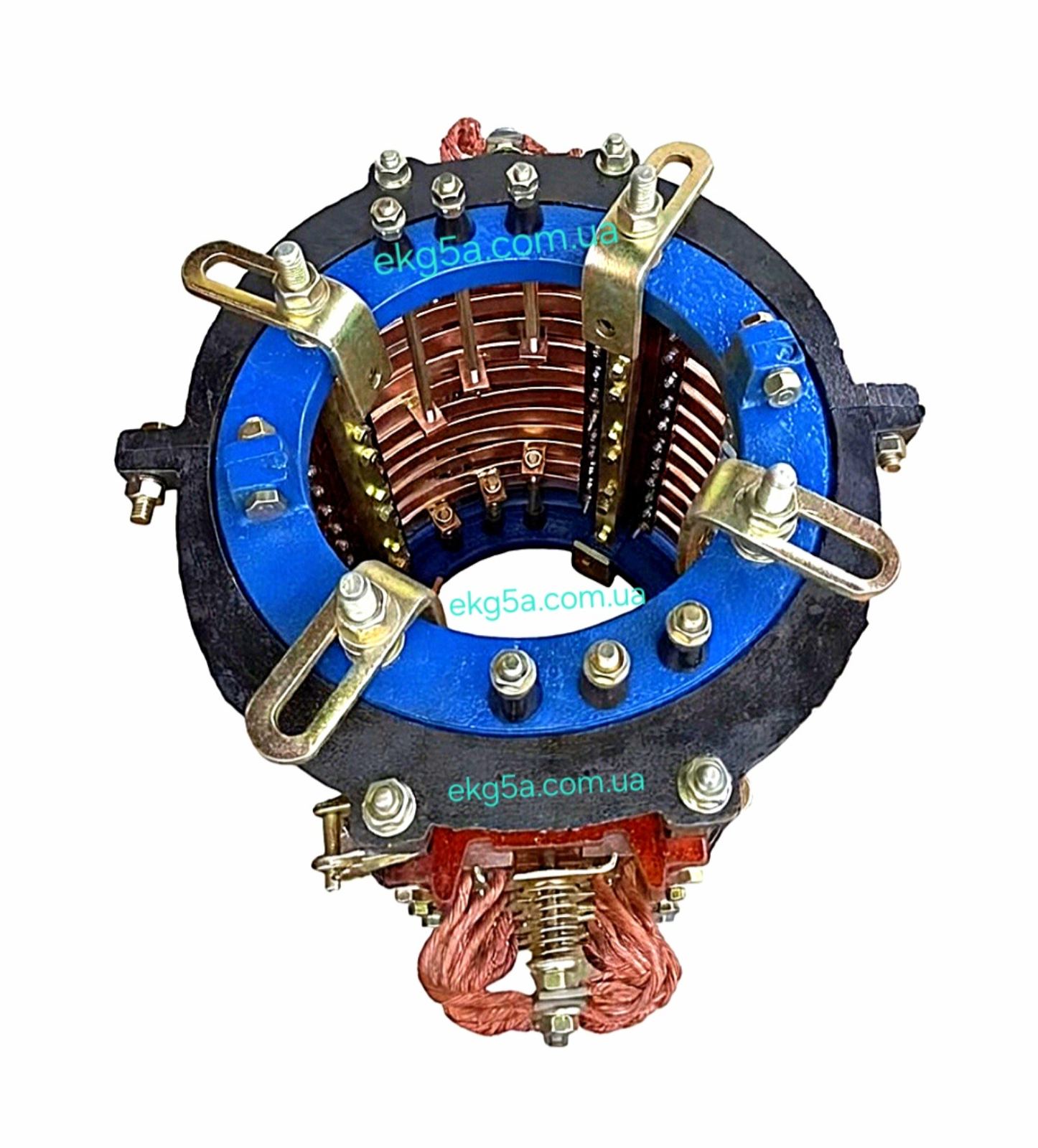

Токоприемник состоит из корпуса и сердечника. Сердечник представляет собой набор изолированных друг от друга токоведущих колец с токовыводящими шпильками и двух оснований со шпоночными пазами. Изоляция токоведущих колец друг от друга и от оснований осуществляется изоляционными втулками, которые надеваются на крепежные шпильки.
Корпус представляет собой два основания скрепленных восемью стойками, на которых крепятся щеткодержатели.

С каждого кольца съем электрического тока производится посредством двух щеткодержателей, которые расположены диаметрально противоположно друг другу.
При вращении корпуса вокруг неподвижного сердечника осуществляется непрерывный электрический контакт щеток щеткодержателя с неподвижными контактными кольцами.

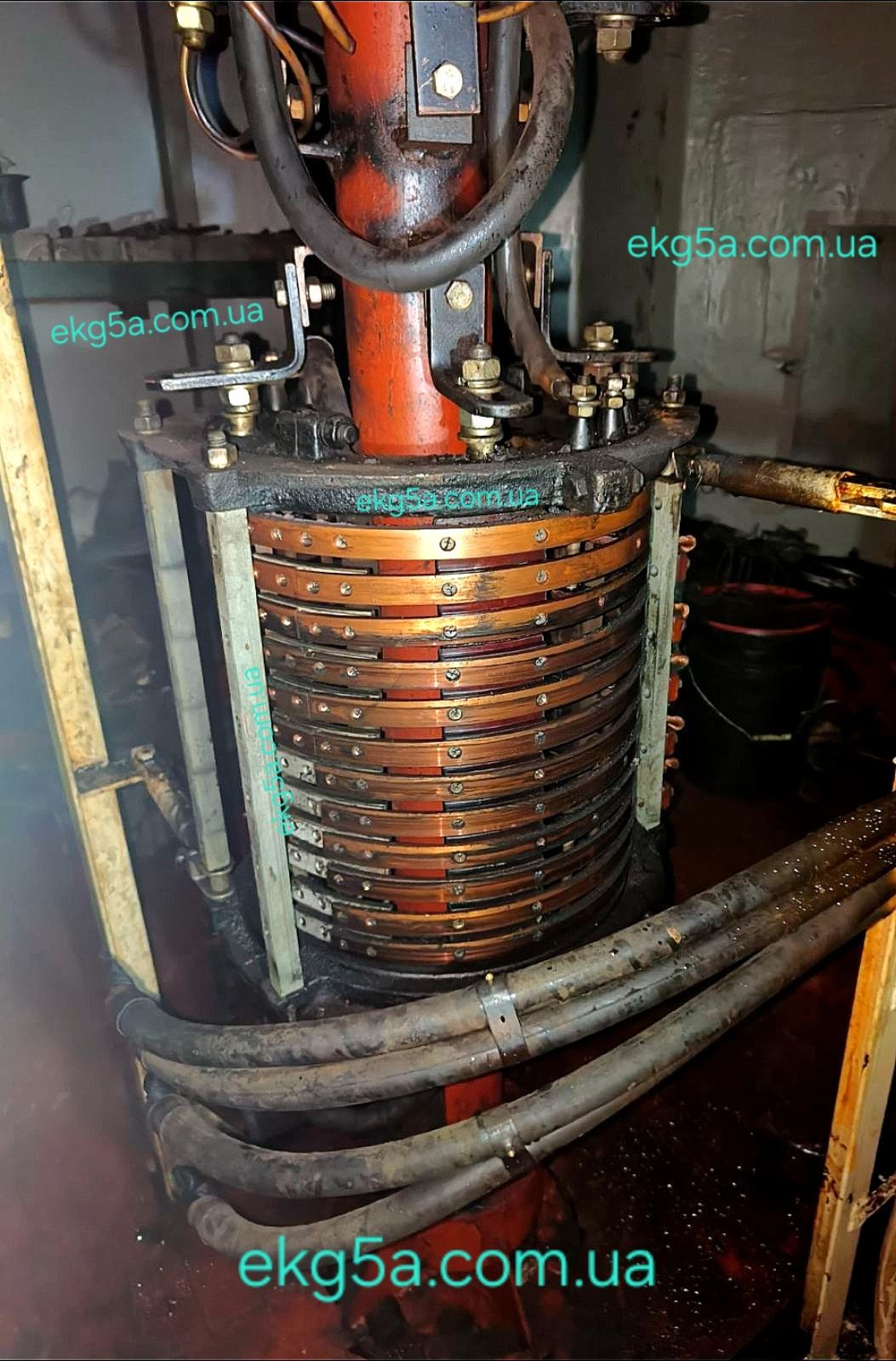

При этом сердечник неподвижно закреплен на валу кабельного барабана, а корпус крепится к вращающемуся кабельному барабану.

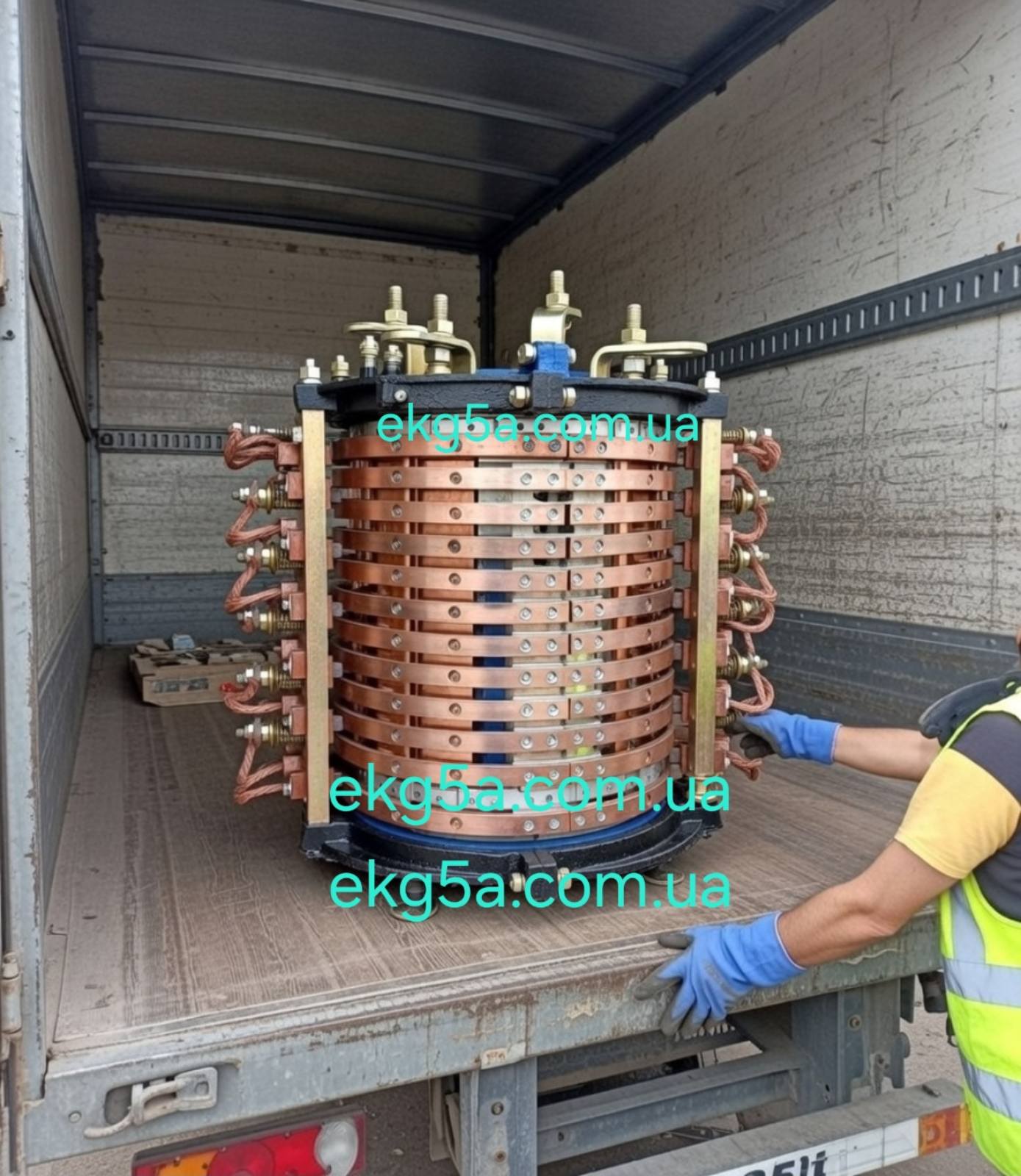

Доставка на склад покупателя в любой регион Украины.

Цена: Ценy уточняйте
