Описание
Трехполюсный малообъемный масляный выключатель типа ВММ-10-400-10-У2 со встроенным пружинным приводом и блоком релейной защиты изготавливается двух исполнений: общепромышленного применения и в экскаваторном исполнении.
Выключатели типа ВММ-10 относятся к типу маломасляных и представляют собой трехполюсный коммутационный аппарат, предназначенный для работы в закрытых установках переменного тока высокого напряжения частотой 50 гц. Управление выключателями осуществляется встроенным пружинным приводом
|
Техническая характеристика |
Значение |
| 1. Номинальное напряжение, кВ |
10 |
| 2. Наибольшее рабочее напряжение, кВ |
12 |
| 3. Номинальный ток, А |
400, 630 |
| 4. Номинальный ток отключения, кА |
10 |
| 5. Предельный сквозной ток, кА: | |
| а) начальное эффективное значение периодической
составляющей |
10 |
| б) амплитудное значение |
25 |
| 6. Предельный ток термической устойчивости для промежутка времени 4c, кА |
10 |
| 7. Минимальная бестоковая пауза при автоматическом повторном включении (АПВ), с |
0,5 |
| 8. Собственное время отключения выключателя с приводом, с, не более |
0,1 |
| 9. Время отключения выключателя с приводом, с, не более |
0,12 |
| 10. Собственное время включения выключателя с приводом, с, не более |
0,2 |
| 11. Номинальное напряжение электромагнитов включения УАС и отключения YАТ, YАV, В:
постоянного тока переменного тока |
24; 48; 110; 220 100; 127; 220; 380 |
| 12. Пределы напряжения на зажимах электромагнитов управления в процентах от номинального напряжения:
YАС YАТ, YАV |
80…100 65…120 |
| 13. Ток срабатывания электромагнитов отключения YАА, А |
3; 5 |
| 14. Номинальное напряжение электродвигателя для заводки рабочих пружин привода, В:
постоянного тока переменного тока |
110; 220 127; 220 |
| 15. Пределы напряжения на зажимах электродвигателя заводки рабочих пружин привода в процентах от номинального напряжения |
80…110 |
| 16. Время заводки рабочих пружин привода при минимальном напряжении, с, не более |
20 |
| 17. Наибольшее число операций (включения и отключения), которые способен совершить привод при полностью заведенных рабочих пружинах без их подзавода |
3 |
| 18. Габаритные размеры, мм
высота ширина глубина |
920 562 452 |
| 19. Масса выключателя без масла, кг |
105…113 |
| 20. Масса масла, кг |
3,5 |
Расшифровка условного обозначения типа выключателя ВММ-10-400-10-У2
В — Выключатель
М — Маломасляный
М — Малообъемный
10 — Номинальное напряжение, кВ
400 — Номинальный ток, А
10 — Номинальный ток отключения, кА
У2 — климатические условия эксплуатации, категория размещения

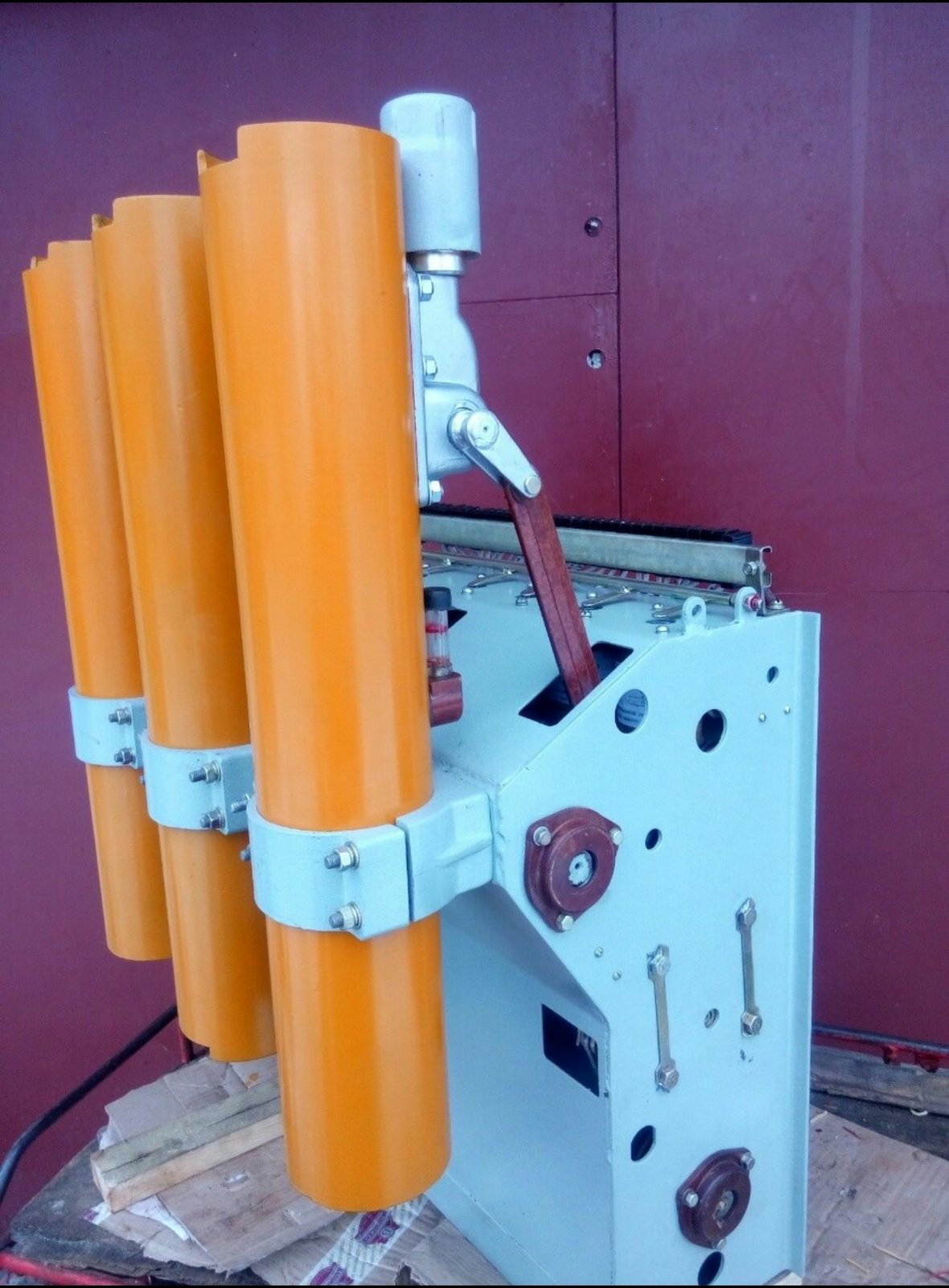

Устройство выключателя ВММ-10

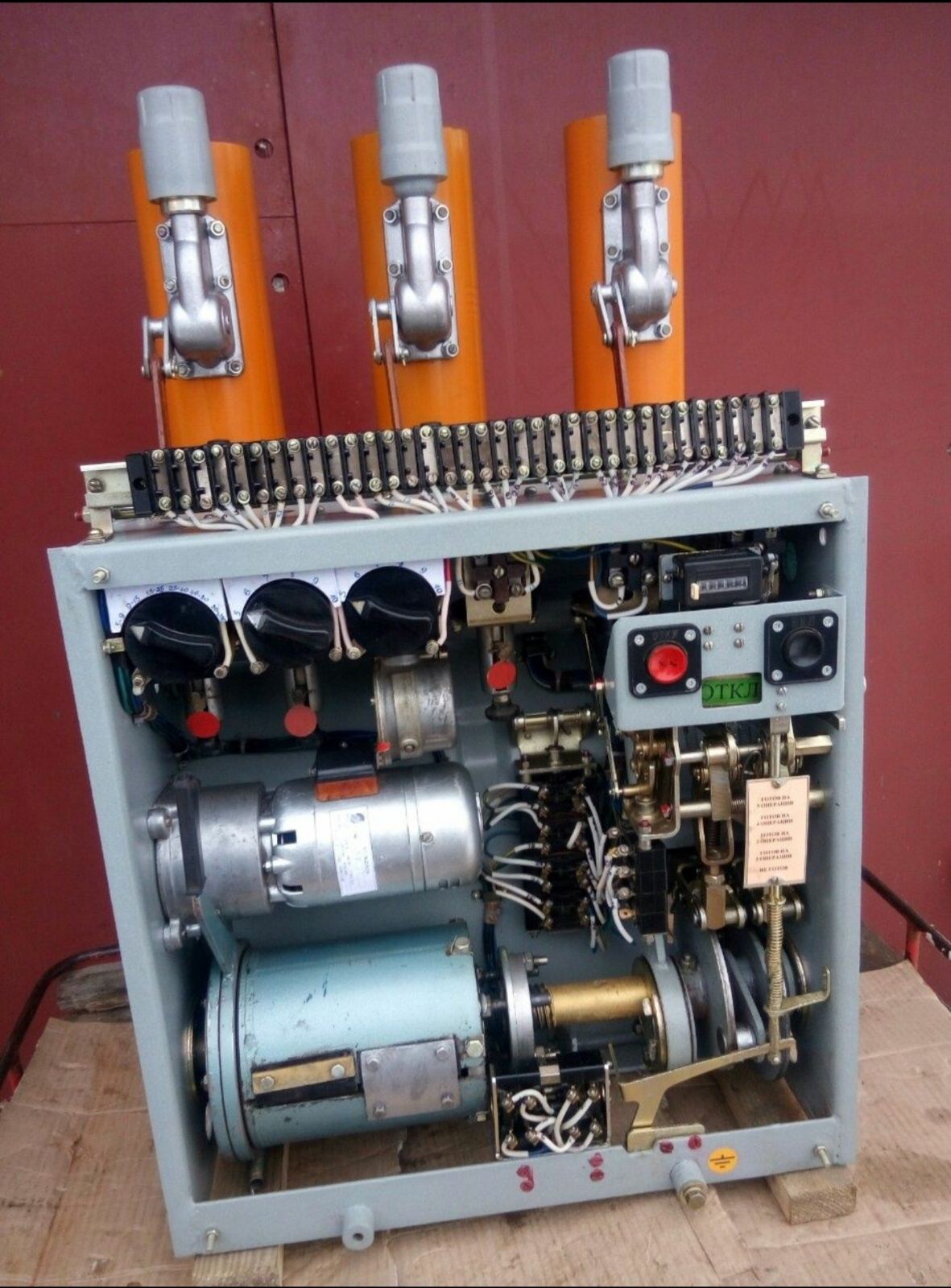

Выключатель ВММ10 состоит из следующих основных частей:
- рамы со встроенным пружинным приводом, являющейся основанием выключателя, в нижней части которой имеются четыре отверстия Ml2 для крепления выключателя на выкатной тележке КРУ;
- отключающих устройств защиты типов РТМ, РТВ, ЭО нп, ЭО тт и РНВ с техническими данными, аналогичными выключателю ВМПП-10;
- трех полюсов, каждый из которых крепится к раме при помощи фланца: изолированных тяг, передающих движение от пружинного привода через вал выключателя к механизмам перемещения подвижных стержней полюсов;

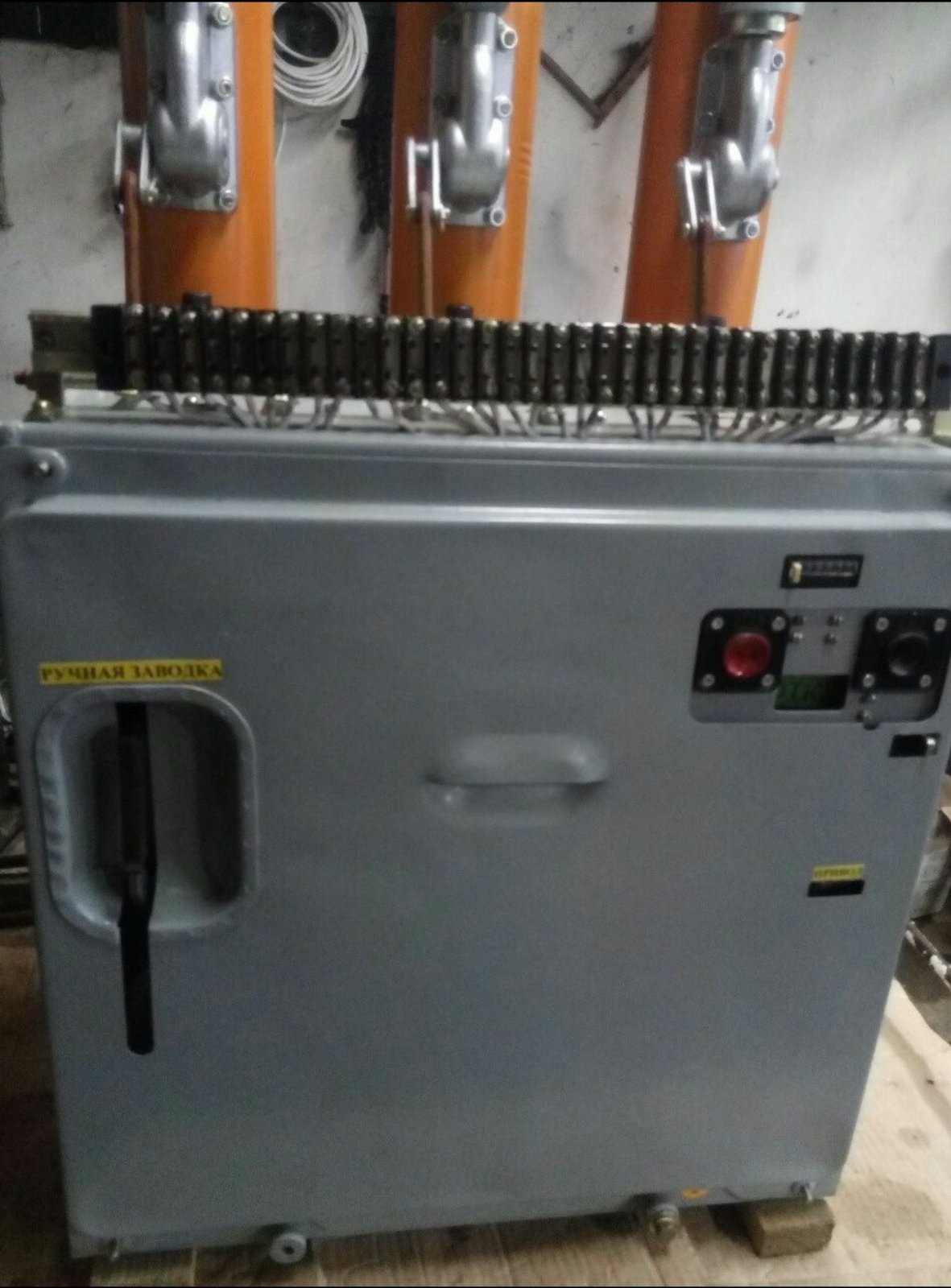

- двух болтов 6 для подсоединения шин заземления. Со стороны привода рама закрыта металлической крышкой, в которой имеются окна для пульта ручного управления и указателя положения выключателя, для счетчика количества операций отключения, для выхода рычага ручной заводки рабочих пружин, для указателя положения рабочих пружин привода, для выхода рычага блокировочного штыря.
Схемы защиты выключателя ВММ
В выключателях предусмотрены 24 варианта схем зашиты, выполненных на электромагнитах и реле прямого действия, причем общее количество отключающих элементов может быть не более четырех. Варианты исполнения выключателя ВММ-10 в зависимости от количества и типа встроенных реле и электромагнитов.
При заказе необходимо указать один из вариантов исполнения выключателя по защите и такие же характеристики, как при заказе выключателя ВМПП-10. Выключатели ВММ-10 имеют аналогичный с выключателями ВМПП-10 принцип гашения дуги. Оперативное включение или отключение, а также отключение при токах короткого замыкания или перегрузках такое же, как и у ВМПП-10.
