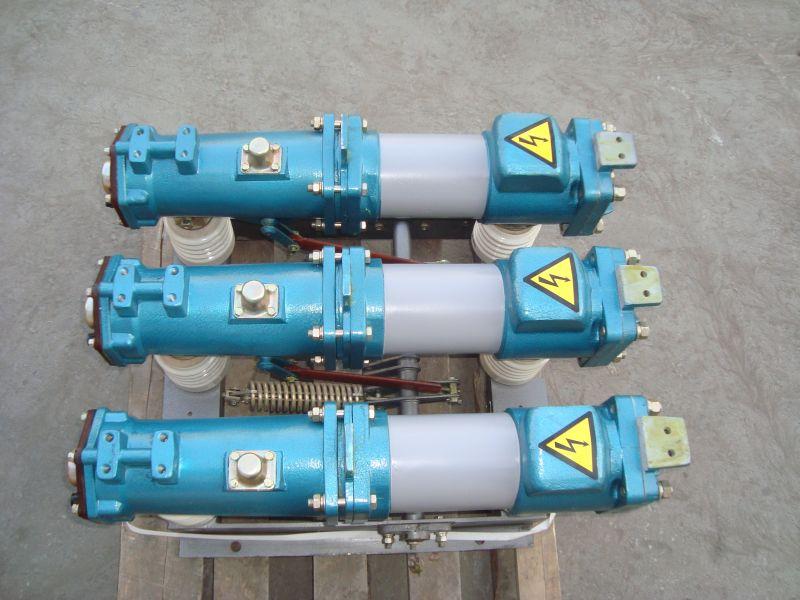

Выключатель масляный ВМП-10-630

Техническая характеристика

Значение

1. Номинальное напряжение, кВ

10

2. Наибольшее рабочее напряжение, кВ

12

3. Номинальный ток, А

630, 1000, 1600

4. Номинальный ток отключения, кА

20



Артикул: 68285aa68b34 Категория:

Описание

Want create site? Find Free WordPress Themes and plugins.

Выключатель масляный ВМП 10 относятся к жидкостным трехполюсным высоковольтным выключателям с малым объемом дугогасящей жидкости (масло, в качестве диэлектрика).

Масляные выключатели ВМП-10-630 предназначены для коммутации высоковольтных цепей трехфазного переменного тока в номинальном режиме работы установки, а также для автоматического отключения этих цепей при коротких замыканиях и перегрузках, возникающих при аварийных режимах. Управляется выключатель ВМП-10 электромагнитным приводом постоянного тока, встроенным в раму выключателя.

Принцип работы выключатель масляный ВМП 10

Принцип работы выключателя основан на гашении дуги, возникающей при размыкании контактов, потоком газомасляной смеси, образующейся в результате интенсивного разложения трансформаторного масла под действием высокой температуры горения дуги.

Этот поток получает определённое направление в специальном дугогасительном устройстве, размещённом в зоне горения дуги.
Включение выключателя происходит за счёт энергии привода (ПЭ-11 или ПП-67), а отключение – за счёт энергии отключающих пружин выключателя.

Схема и габаритные размеры выключателя ВМП-10

Выключатель масляный ВМП-10-630Выключатель масляный ВМП-10-630

Выключатель масляный ВМП 10

  • 1 — полюс;
  • 2 — опорный изолятор;
  • 3 — рама;
  • 4 — изоляционная тяга;
  • 5 — вал;
  • б — масляный буфер.
    Размеры выключателей ВМП-10, мм, следующие:
    Для стационарных распределительных устройств КСО…. 250 х774
    Для комплектных распределительных устройств КРУ….. 230 х 666

Область применения выключателя ВМП-10

Выключатель масляный ВМП 10 (выключатель масляный подвесной, смотри рисунок) с массой масла 4,5 килограмма предназначен для установки в обычных распределительных устройствах, выключатели ВМП-10К, ВМП-10П и ВМПП-10 — для малогабаритных комплектных распределительных устройств с выкатными тележками КРУ.

Последние отличаются от выключателя ВМП-10 меньшей шириной, что достигается сближением полюсов путем установки между ними изоляционных перегородок. Выключатели ВМП-10П и ВМПП-10 имеют встроенные пружинные приводы.

В закрытых распределительных устройствах применяют маломасляные выключатели ВМП-10, ВМПП-10, ВМПЭ-10 и другие (отличающиеся друг от друга типом привода) для сборных камер КСО, а также ВМП-10К для КРУ.

Маломасляные выключатели выпускаются отечественными предприятиями серии ВМП (выключатель масляный подвесной) с встроенным пружинным или электромагнитным приводом (разновидности ВМПП и ВМПЭ), масляные выключатели колонкового типа ВК-10 с пружинным приводом, выключатели масляные горшкового типа ВМГ-10 и др.

Сохранившиеся в эксплуатации баковые масляные выключатели в настоящее время вытесняются маломасляными, а теперь уже вакуумными, элегазовыми и др.
В сетях применяют выключатели с малым объемом масла ВПМ-10, ВПМП-10, ВМП-10, ВМП-10К, ВМП-10П, ВМПП-10.

Устройство: выключатель масляный ВМП 10

Каждый полюс выключателя состоит из прочного влагостойкого изоляционного цилиндра, на концах которого заармирозаны металлические фланцы. На верхнем фланце укреплен корпус из алюминиевого сплава, внутри него расположены выпрямляющий механизм, подвижный контакт, роликовое токосъемное устройство и маслоотделитель.

Читать: Выключатель ВМП-10 Техническое описание и инструкция по эксплуатации.

Нижний фланец закрывается съемным силуминовым дном, внутри которого находится неподвижный розеточный контакт, а снаружи — пробка для спуска масла. Для наблюдения за уровнем масла в выключателе имеется маслоуказатель. Внутри цилиндра, над розеточным контактом, расположена дугогасительная камера, представляющая собой набор круглых пластин из электрокартона, фибры и гетинакса.

Для повышения стойкости контактов к действию электрической дуги и увеличения срока их службы съемные наконечники подвижных контактов и верхние концы ламелей розеточных контактов облицованы дугостойкой металлокерамикой.

Техническая характеристика

Значение

1. Номинальное напряжение, кВ

10

2. Наибольшее рабочее напряжение, кВ

12

3. Номинальный ток, А

630, 1000, 1600

4. Номинальный ток отключения, кА

20

5. Предельный сквозной ток, кА:
      а)  начальное эффективное значение периодической

составляющей

20

      б)  амплитудное значение

52

6. Предельный ток термической устойчивости для промежутка времени 4 с, кА

20

7. Собственное время отключения выключателя с приводом, с, не более

0,1

8.  Время отключения (до погасания дуги) выключателя с приводом, с, не более

0,12

9. Собственное время включения выключателя с приводом, с

0,3

10. Минимальная бестоковая пауза при автоматическом повторном включении (АПВ), с

0,5

11. Масса выключателя (без масла), кг

130…145

12. Масса масла, кг

4,5

Условия эксплуатации выключателя ВМП-10

Выключатель масляный ВМП 10 изготовляют для работы в нормальных климатических условиях, в тропическом климате и усиленные — с повышенной механической стойкостью в нормальном и тропическом исполнениях.

Выключатели в тропическом исполнении имеют индекс «Т» (ВМП-10Т), усиленные — индекс «У» (ВМП-10У, ВМП-10ТУ). Выключатели имеют различные габаритные размеры в зависимости от типа РУ, для которого они предназначены.

Структура условного обозначения выключателя ВМП(Э)-10-Х/Х У2

  • ВМП – выключатель подвесной маломасляный.
  • Э – электромагнитный привод ПЭ-11.
  • 10 – номинальное напряжение, кВ.
  • Х – номинальный ток отключения (20; 31,5) кА.
  • Х — номинальный ток выключателя (630; 1000; 1600), А.
  • У3 – климатическое исполнение и категория размещения.
В процессе эксплуатации выключателя выявлено, что направляющие стержни, по которым скользит капроновая направляющая колодка, могут проворачиваться вокруг своей оси. Стержни имеют металлические упоры для ограничения хода токосъемных роликов. В нормальном положении упоры проходят в прорези капроновой колодки. При проворачивании направляющих стержней упоры смещаются в сторону относительно прорезей и в момент включения или отключения выключателя капроновая колодка ударяется об упоры и ломается. Для устранения этого дефекта перед вводом выключателя в работу устанавливают стопорные винты, закрепляющие положение направляющих стержней.

Выключатель масляный ВМП 10складского хранения.
