Описание

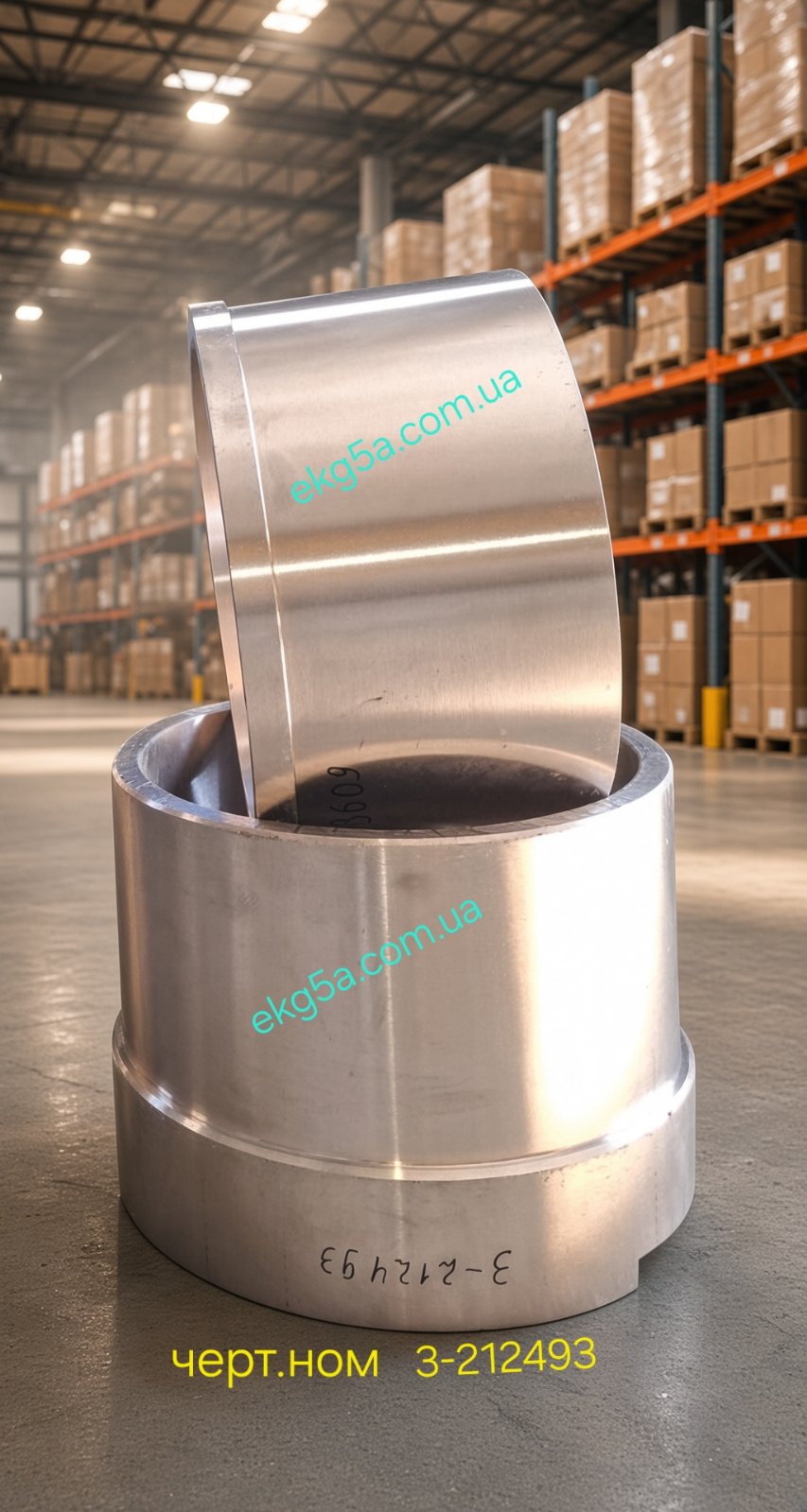

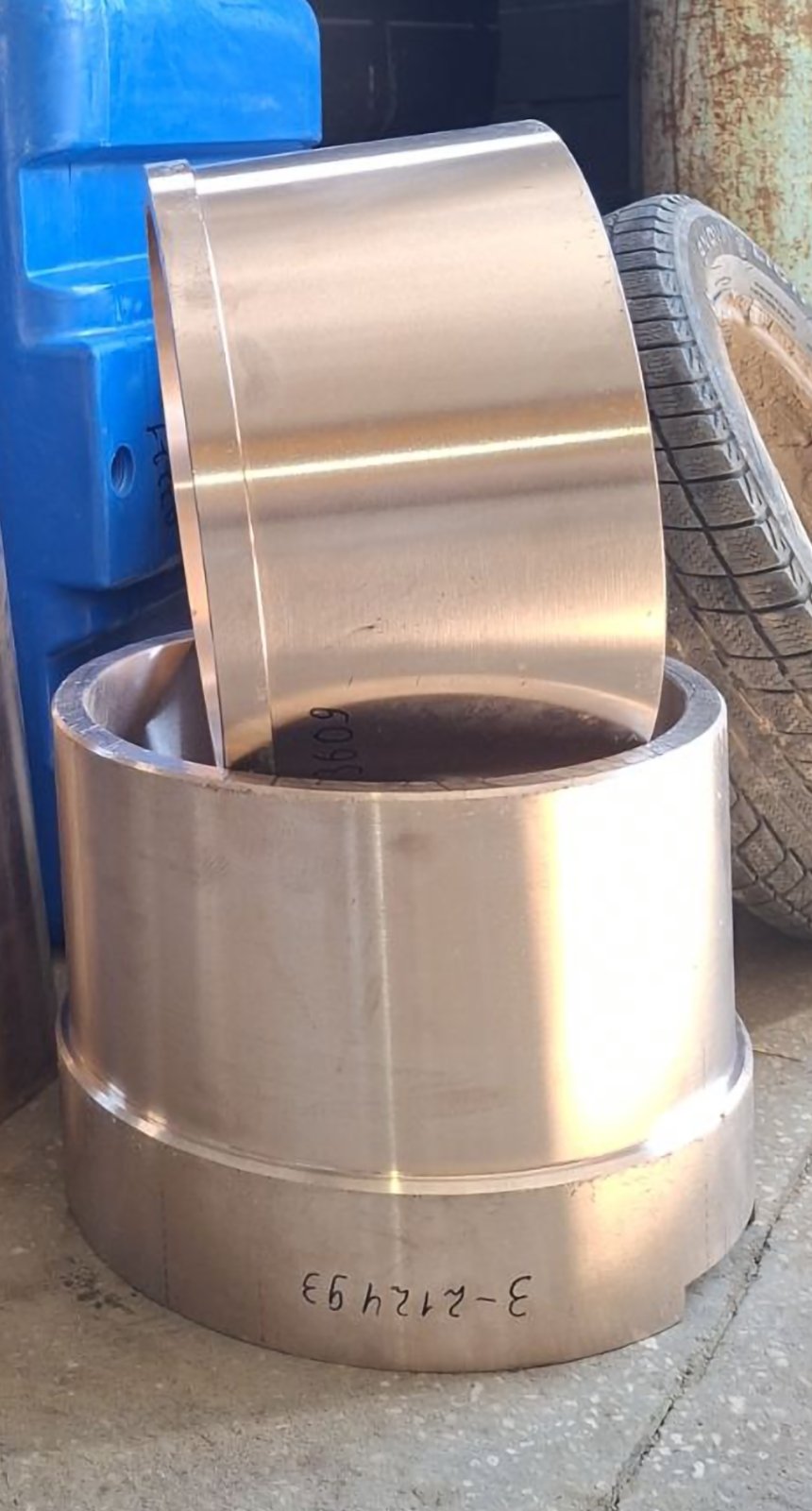

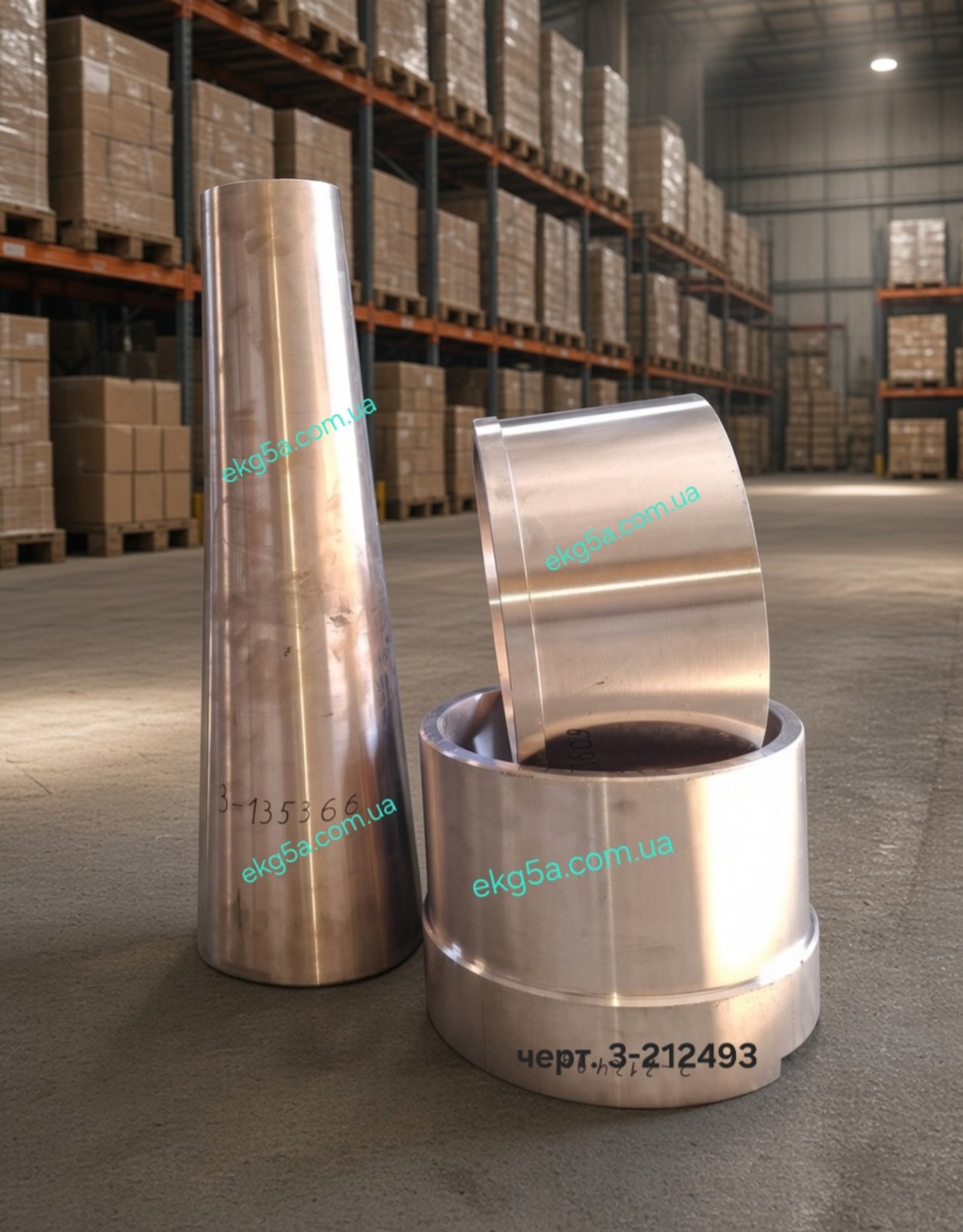

ПП «ТЕХНО-МАРКЕТ» изготавливает и поставляет втулку цилиндрическую верхнюю 3-212493 для конусных дробилок КСД-1200 и КМД-1200.
Втулка устанавливается в узле дробилки и предназначена для работы в условиях значительных нагрузок. Деталь изготавливается из бронзы БрОС8-12 с контролем геометрии, посадочных размеров и качества рабочих поверхностей на каждом этапе производства.
Технические характеристики
| Параметр | Значение |
| Чертёж | 3-212493 |
| Тип | цилиндрическая верхняя, без лыски |
| Наружный диаметр бурта | 408 мм |
| Наружный диаметр корпуса | 390 мм |
| Внутренний диаметр | 347 мм |
| Общая высота | 300 мм |
| Материал | БрОС8-12 |
| Масса | 69–70 кг |
| Применяемость | КСД-1200, КМД-1200 |
Основные размеры 408 / 390 × 347 × 300 мм
408 мм — наружный диаметр бурта втулки.
390 мм — наружный диаметр цилиндрической части.
347 мм — внутренний диаметр.
300 мм — общая высота детали.
При заказе рекомендуется указывать полный номер чертежа 3-212493, поскольку на дробилках КСД-1200 и КМД-1200 применяются различные исполнения бронзовых втулок.
Применение
Втулка 3-212493 применяется в конусных дробилках:
КСД-1200;
КМД-1200;
дробильно-сортировочных комплексах;
горно-обогатительном оборудовании;
щебеночных заводах;
карьерных дробильных установках.
Производство
ПП «ТЕХНО-МАРКЕТ» осуществляет изготовление втулки 3-212493 из бронзы БрОС8-12.
Контролируются:
химический состав материала;
качество заготовки;
наружные диаметры;
внутренний диаметр;
высота детали;
посадочные поверхности;
соосность;
качество механической обработки;
соответствие чертежу.
Контроль качества выполняется на каждом этапе производства.
Установка
Перед монтажом необходимо очистить посадочные поверхности и проверить состояние сопрягаемых деталей.
Необходимо проверить соответствие размеров 408/390 × 347 × 300 мм, отсутствие повреждений и правильность посадки втулки.
Монтаж с перекосом или установка в изношенное посадочное место может вызвать неравномерный износ и сокращение срока службы втулки.
Эксплуатация и обслуживание
В процессе эксплуатации необходимо контролировать:
состояние системы смазки;
рабочие зазоры;
температуру узла;
отсутствие задиров;
равномерность износа;
отсутствие повышенной вибрации и постороннего шума.
При плановом ремонте дробилки рекомендуется выполнять дефектовку втулки и сопрягаемых с ней деталей.
Возможные неисправности
| Неисправность | Причина | Меры устранения |
| Быстрый износ | Недостаточная смазка | Проверить систему смазки |
| Задиры | Загрязнение или недостаток смазки | Очистить узел, проверить подачу смазки |
| Неравномерная выработка | Перекос втулки | Проверить посадку и геометрию узла |
| Перегрев | Неправильный рабочий зазор | Проверить размеры и зазоры |
| Повышенный люфт | Износ рабочих поверхностей | Выполнить дефектовку и замену |
| Вибрация | Износ втулки или сопрягаемых деталей | Проверить детали и устранить дефекты |
Транспортировка и хранение
При транспортировке втулка 3-212493 должна быть надежно закреплена и защищена от ударов и повреждения обработанных поверхностей.
Хранение осуществляется в сухом закрытом помещении. При длительном хранении обработанные поверхности рекомендуется законсервировать.
Поставка
ПП «ТЕХНО-МАРКЕТ» осуществляет поставку втулок 3-212493 и других бронзовых втулок для дробилок КСД-1200 и КМД-1200 по Украине и на экспорт.
Возможно изготовление по чертежу или техническому заданию заказчика.
