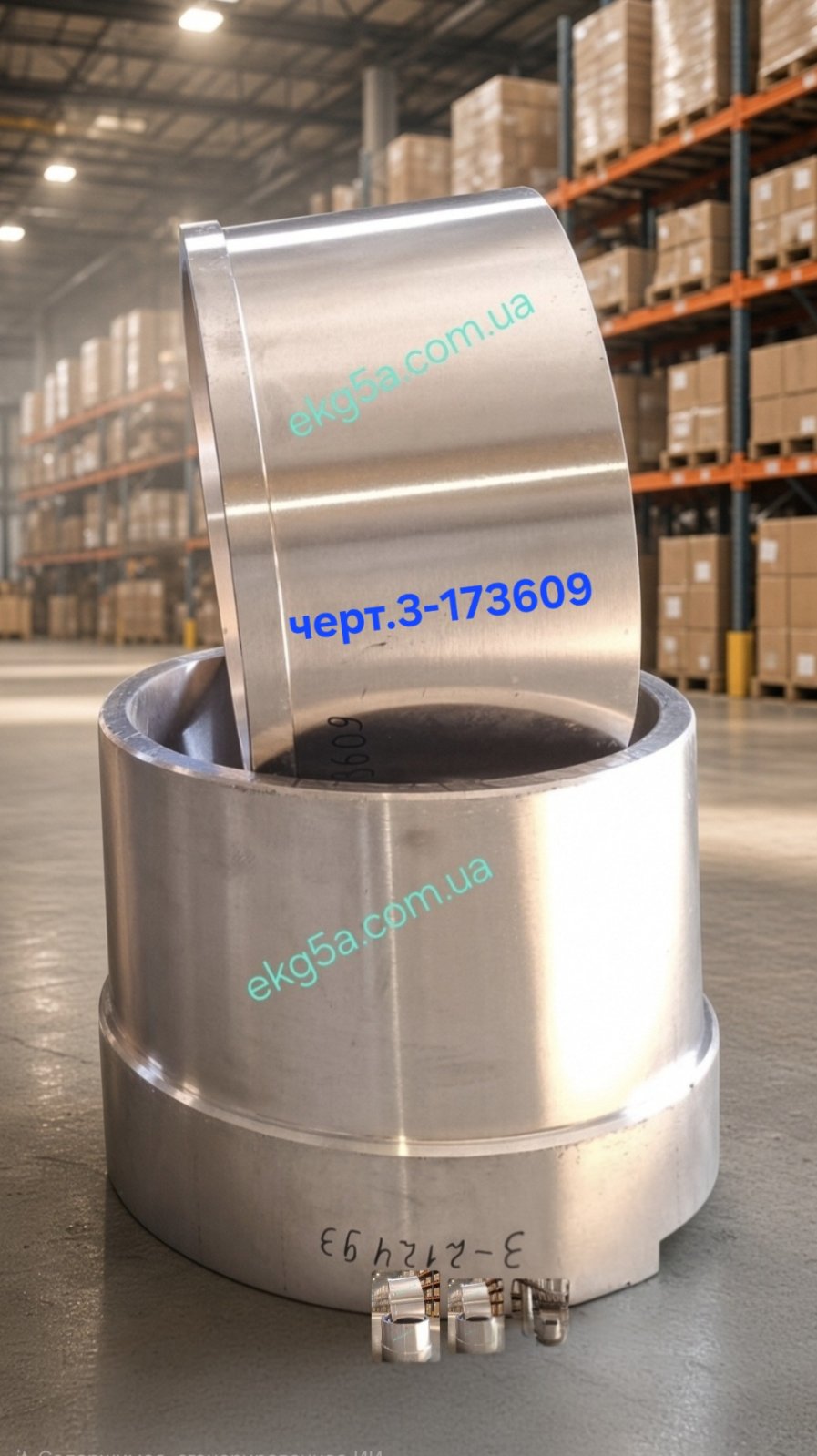

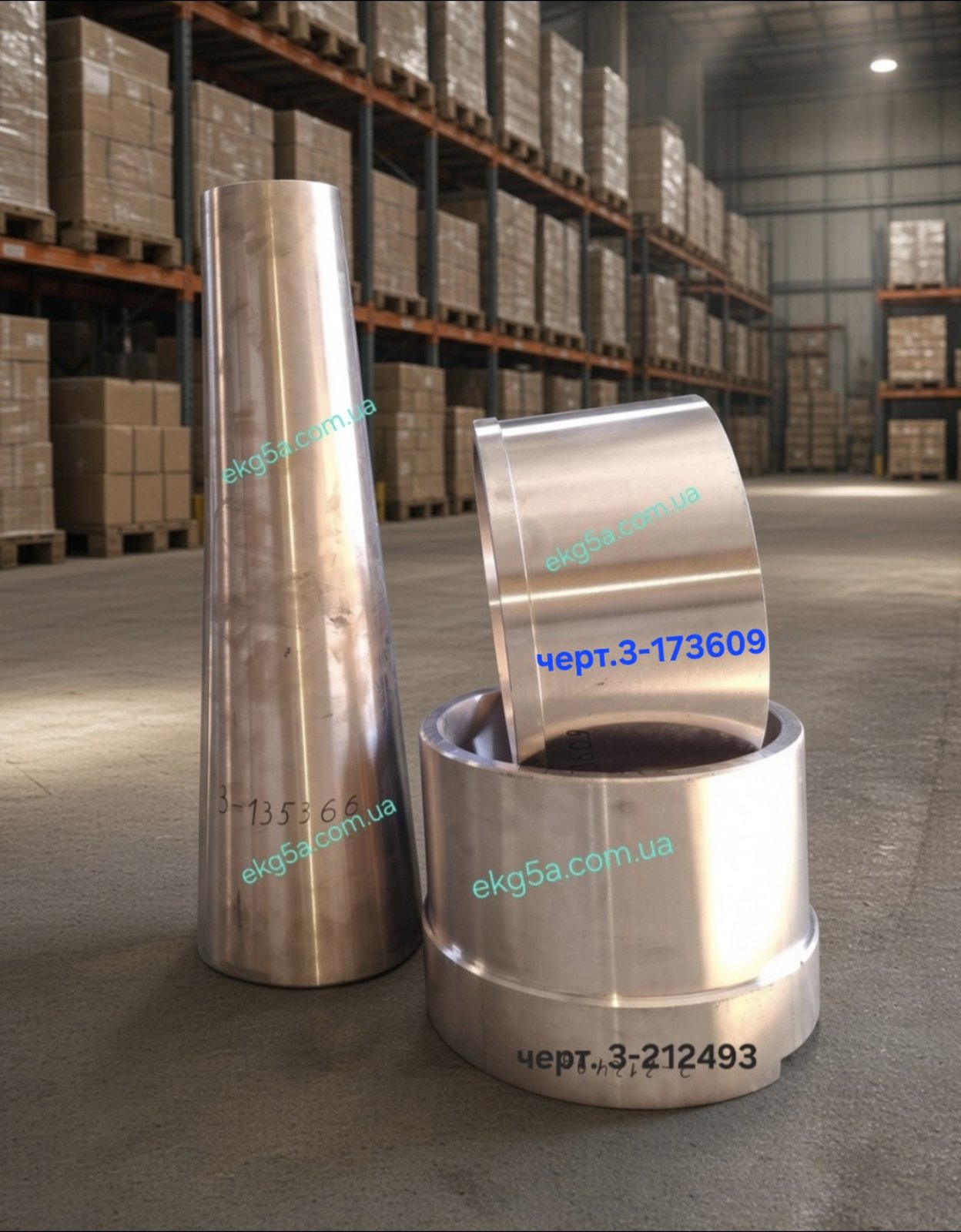

Втулка цилиндрическая нижняя 3-173609 для дробилки КСД-1200, КМД-1200 | Производство ПП «ТЕХНО-МАРКЕТ»
Описание
ПП «ТЕХНО-МАРКЕТ» изготавливает и поставляет втулку цилиндрическую нижнюю 3-173609 для конусных дробилок КСД-1200 и КМД-1200.
Втулка является ответственной деталью узла дробилки и работает в условиях значительных механических и динамических нагрузок. При изготовлении особое внимание уделяется точности посадочных размеров, соосности и качеству обработки рабочих поверхностей.
Контроль качества осуществляется на каждом этапе производства.
Технические характеристики втулки 3-173609
| Параметр | Значение |
| Наименование | Втулка цилиндрическая нижняя |
| Номер чертежа | 3-173609 |
| Наружный диаметр бурта | 389 мм |
| Наружный диаметр корпуса | 380 мм |
| Внутренний диаметр | 347 мм |
| Длина (высота) | 225 мм |
| Основной размер | 389/380 × 347 × 225 мм |
| Применяемость | КСД-1200, КМД-1200 |
Размеры 389/380 × 347 × 225 мм
Основные конструктивные размеры втулки:
389 мм — наружный диаметр бурта;
380 мм — наружный диаметр основного цилиндрического корпуса;
347 мм — внутренний диаметр;
225 мм — общая длина (высота) втулки.
Перед заказом рекомендуется сверить чертёж 3-173609 и фактическое исполнение узла дробилки.
Назначение и применение
Втулка цилиндрическая нижняя 3-173609 применяется в узлах конусных дробилок КСД-1200 и КМД-1200.
Деталь используется на:
конусных дробилках КСД-1200;
конусных дробилках КМД-1200;
дробильно-сортировочных комплексах;
горно-обогатительных предприятиях;
щебеночных заводах;
карьерах;
предприятиях горнодобывающей промышленности.
Производство втулки 3-173609
ПП «ТЕХНО-МАРКЕТ» осуществляет изготовление втулок для дробилок КСД и КМД с контролем основных геометрических и посадочных параметров.
В процессе производства выполняется:
входной контроль материала;
контроль заготовки;
механическая обработка;
контроль наружных диаметров 389/380 мм;
контроль внутреннего диаметра 347 мм;
контроль длины 225 мм;
проверка соосности;
контроль качества рабочих поверхностей;
окончательная проверка соответствия чертежу.
Установка
Перед установкой втулки 3-173609 необходимо:
очистить посадочное место;
проверить состояние сопрягаемых деталей;
удалить загрязнения и остатки старой смазки;
проверить отсутствие задиров и повреждений;
проконтролировать посадочные размеры;
обеспечить установку без перекоса;
проверить рабочие зазоры после монтажа.
Установка новой втулки в изношенное или поврежденное посадочное место может привести к неравномерной выработке и сокращению срока эксплуатации.
Эксплуатация
Во время эксплуатации необходимо контролировать:
состояние системы смазки;
температуру узла;
рабочие зазоры;
отсутствие повышенной вибрации;
отсутствие посторонних шумов;
состояние рабочих поверхностей;
равномерность износа.
Особое внимание следует уделять нормальной работе системы смазки.
Техническое обслуживание
При плановом техническом обслуживании дробилки рекомендуется:
контролировать рабочие зазоры;
проверять состояние поверхности втулки;
контролировать равномерность износа;
проверять сопрягаемые детали;
контролировать систему смазки;
проводить дефектовку втулки при ремонте дробилки.
Возможные неисправности и меры устранения
| Неисправность | Возможная причина | Меры устранения |
| Ускоренный износ | Недостаточная смазка | Проверить систему подачи смазки |
| Неравномерная выработка | Перекос при установке | Проверить посадку и геометрию узла |
| Задиры рабочей поверхности | Загрязнение или недостаток смазки | Очистить узел, проверить смазку |
| Перегрев | Нарушение рабочего зазора | Проверить размеры и зазоры |
| Повышенный люфт | Износ втулки или сопряженной детали | Провести дефектовку и замену |
| Повышенная вибрация | Износ деталей узла | Проверить детали и устранить дефекты |
Транспортировка
При транспортировке втулка 3-173609 должна быть надежно закреплена.
Необходимо исключить удары, падение и повреждение обработанных рабочих и посадочных поверхностей.
Хранение
Втулку рекомендуется хранить в закрытом сухом помещении.
При длительном хранении обработанные поверхности необходимо защитить от коррозии и механических повреждений.
Контроль качества
ПП «ТЕХНО-МАРКЕТ» осуществляет контроль качества на каждом этапе изготовления:
контроль материала;
контроль заготовки;
контроль механической обработки;
проверку геометрических размеров;
проверку посадочных поверхностей;
контроль соосности;
окончательную приемку изделия.
Поставка
ПП «ТЕХНО-МАРКЕТ» осуществляет изготовление и поставку втулок цилиндрических нижних 3-173609, а также других втулок и запасных частей для дробилок КСД-1200 и КМД-1200.
Возможна поставка по Украине и на экспорт. Изготовление осуществляется по чертежу и техническому заданию заказчика.
