Описание

Основное предназначение вентиля 15с22нж

Стальной вентиль 15с22нж  ДУ 65 РУ 40 сальниковый является запорным устройством для пара, воды, газообразных и жидких неагрессивных нефтепродуктов и предназначается для установки на трубопроводы.

Принцип работы и описание вентиль стальной фланцевый ДУ 65 РУ 40

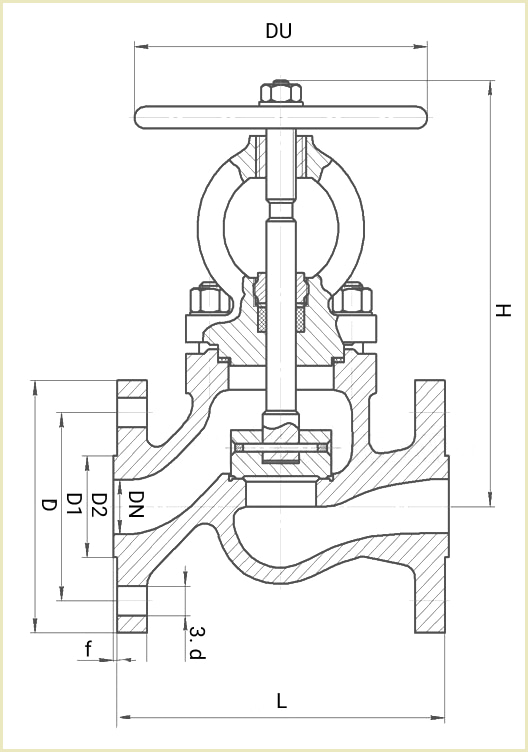

Вентили стальной фланцевый ДУ 65 РУ 40 применяют не для регулирования потока рабочей среда, т.к. золотник нужно поднимать или опускать до упора. Вентиль стальной 15с22нж, в независимости от номинального размера или диаметра условного прохода рассчитан на давление Pn16 и должен устанавливаться согласно таблице габаритных и присоединительных размеров (см. выше).

Для того, чтобы закрыть вентиль 15с22нж с ручным управлением необходимо повернуть штурвал (маховик) по часовой стрелке. Когда клапан закрыт, золотник получает поступательные движения через шпиндель и резьбовую втулку, тем самым перекрывая поток рабочей среды.

Для того, чтобы предотвратить проход рабочей среды между крышкой и шпинделем в сальниковой камере применяется сальниковая набивка, которая поджимается сальником с помощью двух откидных болтов. Уплотнение клапана сверху обеспечивает разгрузку узла с сальником в состоянии открытого затвора.

Порядок установки и монтажа

Непосредственно перед установкой данного вентиля на трубопровод нужно произвести расконсервацию внутренних частей (лопастей) горячей водой с сушкой или растворителем Стоддарда (бензин растворитель 646) с дальнейшей протиркой насухо или обдуванием теплым воздухом.

Далее необходимо установить сальниковую набивку, которая поставляется с изделием. При непосредственном монтаже на трубопровод требуется выполнить подтяжку сальникового уплотнения и прокладочных соединений, потому что в период хранения и транспортировки изделий может произойти их разгерметизация. Данные факторы не указывают на брак изделия и не являются этим признаком.

Ко всему прочему при монтаже вентиля, желательно максимально исключить действие массы самого трубопровода на соединения болтов и обращать особое внимание на то, чтобы все фланцы были установлены без даже малейших перекосов. Сразу после установки все клапаны должны находиться в открытом состоянии и необходимо выполнить тщательную промывку трубопровода. Непосредственно перед пуском проверить работоспособность движущихся частей — выполнив полное открытие, полное закрытие и установить рабочее состояние.

Вентиль стальной фланцевый ДУ 65 РУ 40 нужно устанавливать в таком месте, где можно благополучно предоставить в любой момент доступ для обслуживания и ремонта техническим специалистам. Перед установкой данного вентиля на трубопровод необходимо также тщательно очистить его от грязи, окалин, песка и прочего. Также необходимо устанавливать вентили 15с22нж на трубопроводы, которые предназначены для характеристик и сред рабочих сред в соответствии с техническим паспортом на изделие. Данный вентиль можно устанавливать в любом положении, а расположение направления среды должно совпадать со стрелкой, нанесенной на корпус изделия.

Следует обратить внимание на то, что длительность эксплуатации и исправность стального вентиля 15с22нж зависит от корректного выполнения монтажных работ и подготовки к работе.

Техническое обслуживание и порядок работы Вентиль стальной фланцевый ДУ 65 РУ 40

При эксплуатации вентиля 15с22нж необходимо выполнять регулярные наружные осмотры в соответствии с режимом работы системы. При осмотрах следует проверять следующее: наличие смазки (рекомендуемая смазка — паста ВНИИНП-232) на резьбовой части шпинделя; общее состояние и вид клапана; герметичность сальникового уплотнения и прокладочных соединений.

Если произошла протечка в сальниковой камере и подтяжка откидных болтов не помогает, необходимо заменить сальниковую набивку. После замены сальниковой камеры основная втулка сальника обязательно должна войти в своё гнездо не меньше, чем на 2мм, но не больше 30 процентов своей высоты. Если в процессе длительной эксплуатации обнаруживается загрязнение шпинделя, необходимо периодически очищать его.

Также возможностью ремонта различных уплотнительных поверхностей затвора конструкция вентиля предусматривает проточку, притирку и наплавку. Если необходимо проверить или отремонтировать уплотнительную поверхность корпуса или золотника — необходимо полностью снять крышку с корпуса вместе с золотником. После выполнения работ, по устранению дефекта установить крышку в полном сборе на корпус и предварительно установив между ними прокладку.

В любых случаях устранение дефектов и разбор клапана нужно выполнять на отключённом трубопроводе.

Транспортировку вентилей 15с22нж можно производить любым видом транспорта, если соблюдены меры, исключающие механические повреждения. Строповку производить за крышку или корпус вентиля 15с22нж.

Вентиль 15с22нж Ду-65 Ру-40 — купить, цена, характеристики

Вентиль 15с22нж Ду-65 Ру-40

— стальной запорный вентиль промышленного назначения, предназначенный для полного перекрытия потока рабочей среды в трубопроводах. Данная модель широко применяется в системах водоснабжения, отопления, паропроводах, нефтепродуктопроводах и промышленных сетях при высоком давлении.

—

Назначение и область применения

Запорный вентиль 15с22нж Ду 65 Ру 40 используется в:

трубопроводах горячей и холодной воды;

системах отопления и теплоснабжения;

паропроводах;

нефтяной и газовой промышленности;

энергетике;

машиностроении и коммунальном хозяйстве.

Предназначен для надёжного перекрытия потока среды.

—

Преимущества вентиля 15с22нж Ду-65

✅ прочный стальной корпус
✅ рабочее давление до Ру-40
✅ высокая герметичность затвора
✅ устойчивость к высоким температурам
✅ длительный срок эксплуатации
✅ простота монтажа и обслуживания
✅ соответствие ГОСТ и ТУ

—

Технические характеристики

Характеристики клапана запорного 15с22нж Ду-65

В таблице указаны основные технические характеристики стального фланцевого запорного вентиля 15с22нж Ду-65 Ру16: материал уплотнения и корпуса, тип рабочей среды, предельная температура, условное давление.

Конструкция и принцип работы

Вентиль 15с22нж относится к клапанным запорным устройствам.
Перекрытие потока осуществляется перемещением запорного элемента перпендикулярно направлению движения рабочей среды, что обеспечивает надёжную герметичность.

—

Производство и контроль качества

Вентили 15с22нж Ду-65 Ру-40 проходят контроль качества на каждом этапе производства:

входной контроль материалов;

контроль механической обработки;

проверку прочности и герметичности;

финальные испытания перед отгрузкой.

Каждое изделие комплектуется техническим паспортом.

—

Где купить вентиль 15с22нж Ду-65 Ру-40

Вы можете купить вентиль 15с22нж Ду-65 Ру-40:

напрямую от поставщика;

с гарантией качества;

со склада или под заказ;

с доставкой по Украине;

для промышленных и коммерческих объектов.

—

Цена вентиля 15с22нж Ду-65 Ру-40

Цена зависит от:

объёма заказа;

производителя;

условий поставки.

Для получения актуальной стоимости — отправьте запрос через сайт или свяжитесь с менеджером.
