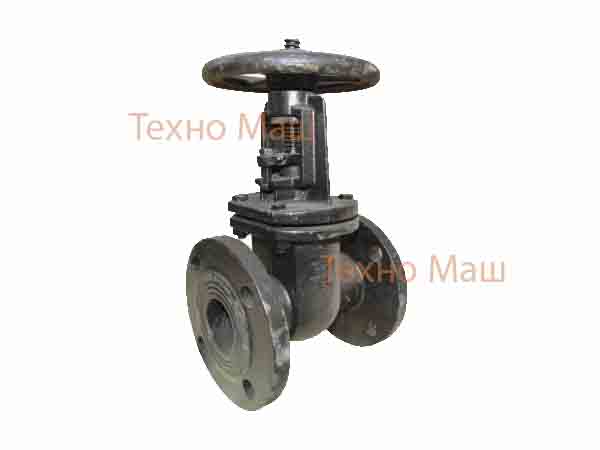

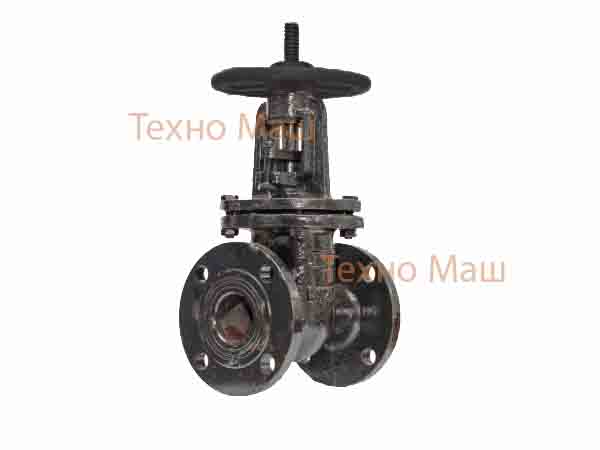

Задвижка чугунная 30ч6бр ДУ 80 РУ 10

Категория:

Описание

Want create site? Find Free WordPress Themes and plugins.

Задвижка чугунная 30ч6бр ДУ 80, РУ 10

Назначение: Вид трубопроводной арматуры предназначенной для перекрывания отдельных участков трубопроводов для предотвращения дальнейшего движения потока рабочей среды. Задвижка чугунная является разновидностью запорной арматуры, изготавливается из чугуна, клин такой задвижки может иметь резиновое покрытие для обеспечения герметичности.

Давление PN (Ру) 10 кгс/см²
Диаметр DN (Ду) , mm 80
Класс герметичности D
Корпус чугун
Рабочая среда вода, пар.
Рабочая температура 0ºС +225 ºС
Тип привода ручной (маховик)
Тип соединения фланцевое
Уплотнение латунь

Описание задвижка чугунная 30ч6бр ДУ 80, РУ 10

Необходимый и востребованный элемент запорной арматуры – это задвижка 30ч6бр. Изготавливается она без уплотнительных колец. Применение ее в виде регулирующего элемента – не допустимо. Задвижки типа 30ч6бр применяются на трубопроводах различного назначения диаметром до 2000 мм: транспортных и технологических. По трубам могут подаваться вода, сажа, мел, масла в резиноделательном производстве, могут передаваться ароматические углеводороды для химических процессов закрытого типа, нефть на нефтеперегонных производствах.

Задвижка чугунная 30ч6бр необходима в теплотрассах, в трубопроводах подачи горячей и холодной воды. Максимальная технологическая температура химического процесса в таком трубопроводе может достигать 565°С.

Основное предназначение имеет задвижка чугунная 30ч6бр в качестве только запорной арматуры в рабочем процессе. Регулируется задвижка вручную штурвалом, электро-, гидро- или пневмоприводом. Открывание и закрывание запорной арматуры происходит медленно, чтобы избежать гидравлического удара. Регулируется герметичность при помощи сальника, который можно всегда подтянуть.

Технические характеристики:
Чугунная задвижка 30ч6бр имеет класс С, D Межгосударственного стандарта ГОСТ 9544-2005 по герметичности, свое распространенное применение имеет благодаря:

  • Простоте конструктивного решения.
  • Возможность использования в различных условиях и средах.
  • Малое гидравлическое сопротивление.
  • Рабочая среда:  вода, пар при температуре до 225°С.
  • Герметичности затвора:  класс “D”.
  • Привод: ручной (маховик).

Материалы:

  • Корпус: чугун.
  • Материал уплотнения: Латунь.

Задвижка чугунная 30ч6бр ДУ 80 РУ 10

Размеры (мм)

n

Масса, кг

DN

L

D

D1

D2

D3

H

d

4

17.2

80

207

190

160

138

160

400

18
