Описание

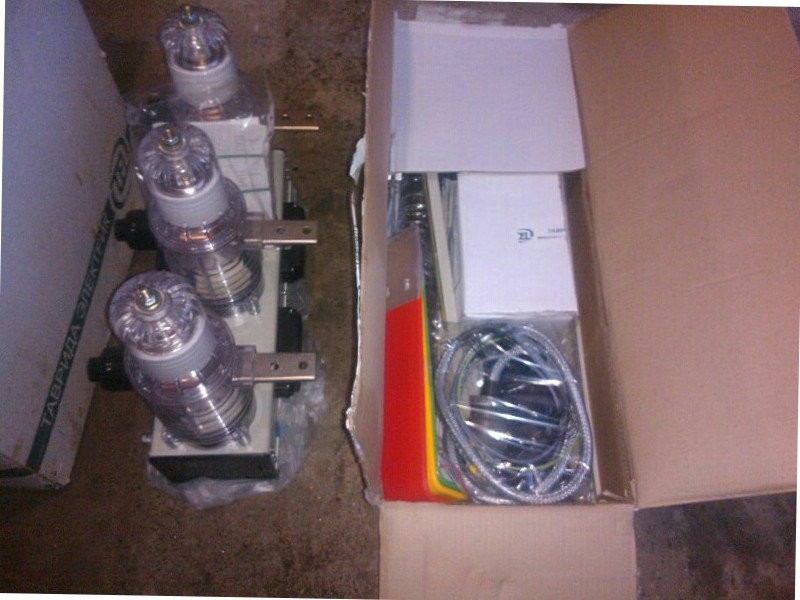

Компания реализует по цене от производителя вакуумный выключатель BB TEL 10 20.
Вакуумные выключатели ВВ/ТЕL предназначены для работы в комплектных распределительных устройствах (КРУ) и камерах стационарных одностороннего обслуживания (КСО) внутренней и наружной установки класса напряжения до 20 кВ трехфазного переменного тока 50 Гц для систем с изолированной и заземленной нейтралью.
В основе конструктивного решения выключателя лежит использование пофазных электромагнитных приводов с «магнитной защелкой», механически связанных общим, не несущим нагрузку, валом-синхронизатором.
Параллельно соединённые катушки электромагнитных приводов фаз выключателя при выполнении команд подключаются к предварительно заряженным конденсаторам в блоках управления (БУ/TEL). Такая конструкция позволила достичь следующих отличительных особенностей по сравнению с традиционными вакуумными выключателями (ВВ):
Высокая надежность;
Отсутствие необходимости технического обслуживания в течение всего срока службы;
Возможность установки в любые шкафы распределительных устройств среднего класса напряжений;
Широкий диапазон оперативных питающих напряжений;
Малое энергопотребление от сети оперативного питания;
Функции телесигнализации;
Сертификация изделий на соответствие национальным стандартам стран-потребителей и международным стандартам;
Широкий спектр сервисных услуг и поддержка заказчика в течение всего жизненного цикла изделий;
Экологическая чистота и безопасность для окружающей среды.
Вакуумные выключатели ВВ/TEL имеют сертификаты соответствия стандарту международной электротехнической комиссии МЭК 56, сертификат соответствия ГОСТ 687-78.
Выключатель рассчитан на работу в сетях переменного тока с напряжением до 10 кВ и номинальным током до 2000 А при токе отключения — до 31,5 кА.
Гарантийный срок эксплуатации — 5 лет. Срок службы выключателей составляет 25 лет, при этом они не требуют профилактических ремонтов и обслуживания в процессе эксплуатации.
Вакуумный выключатель BB/TEL-10 поставляется в составе выкатных элементов ВЭ/TEL и коммутационных модулей KM/TEL-10, комплектных распределительных устройств серии КРУ/TEL-10 и реклоузеров РВА/TEL-10.
Основные технические характеристики
| Параметр | Номинальный ток отключения (кА)/номинальный ток (А) | ||
|---|---|---|---|
| 12,5/630; 20/630; 20/1000 |
20/1600 | 25/2000 31,5/2000 |
|
| Номинальное напряжение, кВ | 10 | ||
| Номинальный ток, А | 630; 1000 | 1600 | 2000 |
| Номинальный ток отключения, кА | 12,5; 20 | 20 | 25; 31,5 |
| Ток электродинамической стойкости, кА (амплитудное значение) | 32; 51 | 51 | 63; 80 |
| Ток термической стойкости, 3 сек., кА | 12,5; 20 | 20 | 25; 31,5 |
| Номинальный ток отключения одиночной конденсаторной батареи, А | 800 | ||
| Испытательное напряжение промышленной частоты, кB | 42 | ||
| Механический ресурс, операций В-0, не менее | 50000 (150000) | 30000 | 30000 |
| Коммутационный ресурс, не менее | |||
| — циклов В-0 при номинальном токе | 50000 (150000 ) | 30000 | 30000 |
| — отключений при номинальном токе отключения | 100 | ||
| Собственное время включения, мс, не более | 55 | ||
| Собственное время отключения, мс, не более | 15 | ||
| Полное время отключения, мс, не более | 25 | ||
| Цикл АПВ | 0-0,3с-ВО-15с-ВО-180с-ВО | ||
| Номинальное сопротивление главных контактов, мкОм, не более | 60; 40 | 30 | 30 |
| Максимальная температура окружающей среды, °С | +55 | ||
| Минимальная температура окружающей среды, °С | -40 | ||
| Класс изоляции по МЭК 932 | 2 | ||
| Группа стойкости к механическим внешним воздействующим факторам по ГОСТ17516.1 | M6 | M7 | M7 |
| Максимальная высота над уровнем моря, м | 1000 | ||
| Масса, кг | |||
| — BB/TEL 10 (с межосевым расстоянием 200 мм) | 35 | 51 | 51 |
| — BB/TEL 10 (с межосевым расстоянием 250 мм) | 37 | 53 | 53 |
| Тип применяемого блока управления | BU/TEL-220-05A БУTEL-100/220-12-ХХ БУTEL-24/60-12-ХХ БУ/TEL-100/220-21-00 |
БУTEL-100/220-12-ХХ БУTEL-24/60-12-ХХ БУ/TEL-100/220-21-00 |
|
