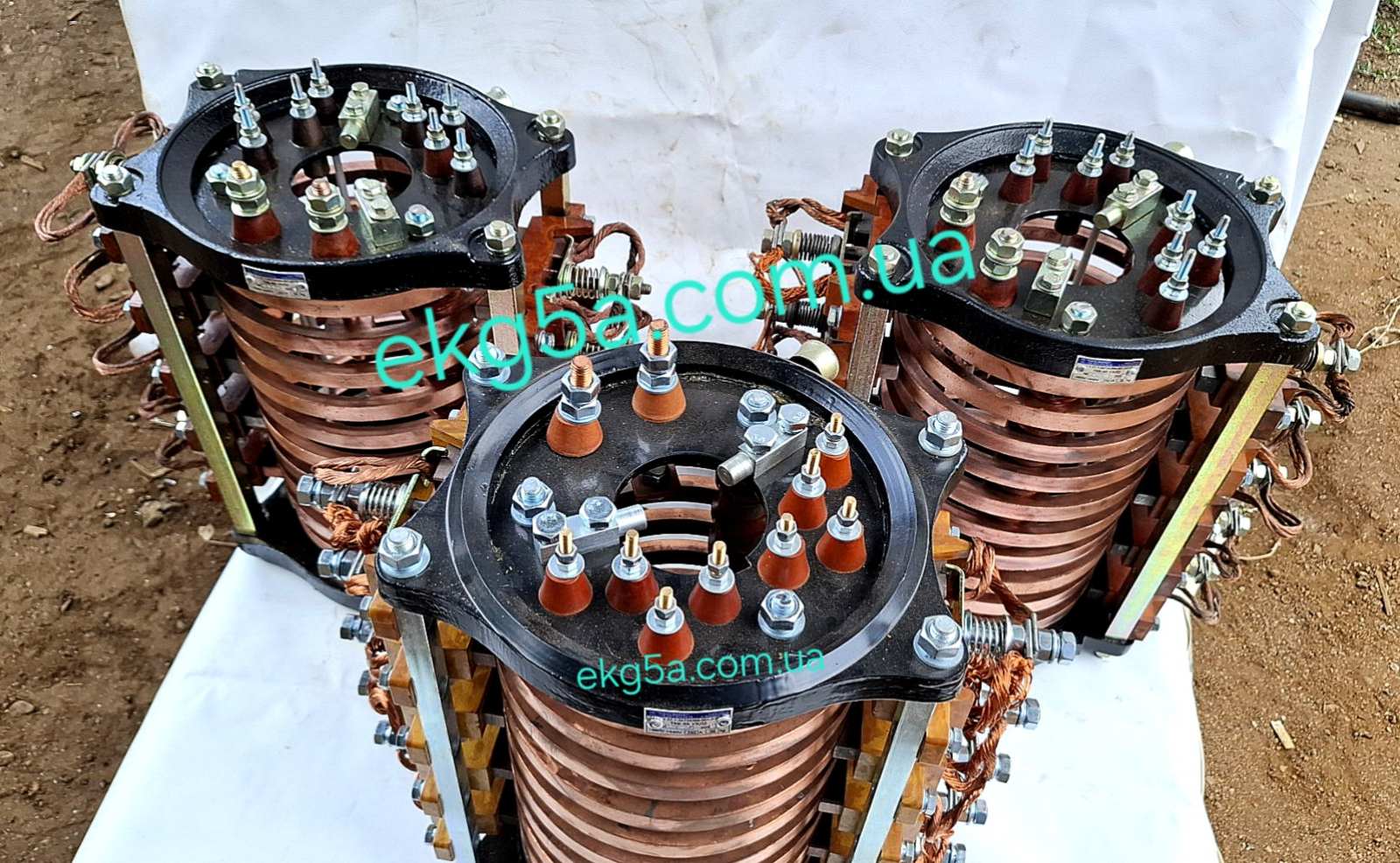

Токоприёмник, токосъёмник кольцевой ТКК-85 — от производителя
Компания «Техно-Маркет» изготавливает и реализует токоприёмники (токосъёмники) кольцевые ТКК-85.
Токоприёмник ТКК-85 предназначен для надёжной передачи постоянного тока (до 440 В) или переменного тока 50/60 Гц (до 500 В) от неподвижных к вращающимся или поворотным частям механизмов — экскаваторов, кранов, барабанов и другого промышленного оборудования.
✅ Собственное производство
✅ Гарантия качества и надёжности
✅ Отгрузка со склада в кратчайшие сроки
Техно-Маркет — производитель токоприёмников и токосъёмников промышленного назначения.
—
Условия эксплуатации
Исполнение токосьёмников, токоприёмников – открытое, степень защиты IP00 по ГОСТ 14254-96.
Воздействие механических факторов – по группе М3 ГОСТ 17516 без многократных ударов
—
Условия эксплуатации
Исполнение токоприемников – открытое, степень защиты IP00 по ГОСТ 14254-96.
Воздействие механических факторов – по группе М3 ГОСТ 17516 без многократных ударов.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Допустимые токовые нагрузки в цепи приведены в таблице:
| Обозна- чение | Диаметр колонны, мм | Число цепей | Допустимые токовые нагрузки | Примечание | |
| ПВ 100% | ПВ 40% | ||||
| ТКК-85 | 85 | 10 | 200 | 250 | на каждое из двух колец |
| 30 | 50 | на каждое из восьми колец | |||
Номинальное напряжение, В:
- постоянного тока — 440
- переменного тока — 500
Частота вращения контактов относительно колец не более 11 об/мин.
Механическая износостойкость не менее 2,2 млн оборотов, из них 1,1 млн оборотов в одну сторону и 1,1 млн оборотов в обратную. Масса токоприемника — 38 кг.
КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

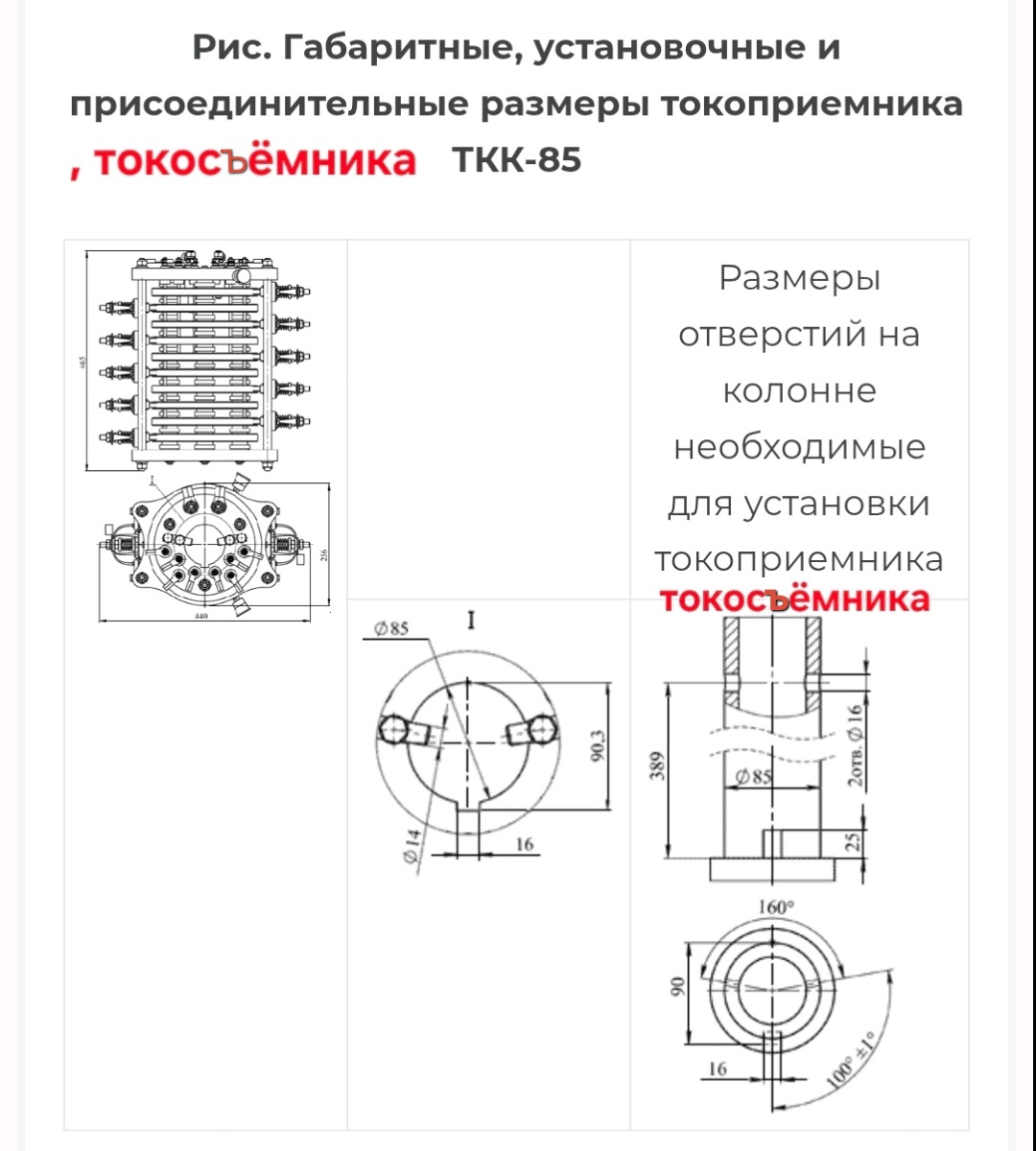

Токоприемник, токосьёмник,(см. рисунок) состоит из корпуса и сердечника. Сердечник представляет собой набор изолированных друг от друга токоведущих колец с токовыводящими шпильками и двух оснований.
Изоляция токоведущих колец друг от друга и от оснований осуществляется изоляционными втулками, которые надеваются на крепежные шпильки.
Корпус представляет собой два основания скрепленных четырьмя стойками, на двух из которых крепятся щеткодержатели.
С каждого кольца съем электрического тока производится одним щеткодержателем. При этом щеткодержатели двух соседних колец расположены диаметрально противоположно друг другу.
При вращении корпуса вокруг неподвижного сердечника контактный элемент щеткодержателя скользит по неподвижному кольцу.
При этом корпус связан тягами с поворотной частью экскаватора а сердечник крепится к неподвижной колонне шпилькой и двумя штифтами.
