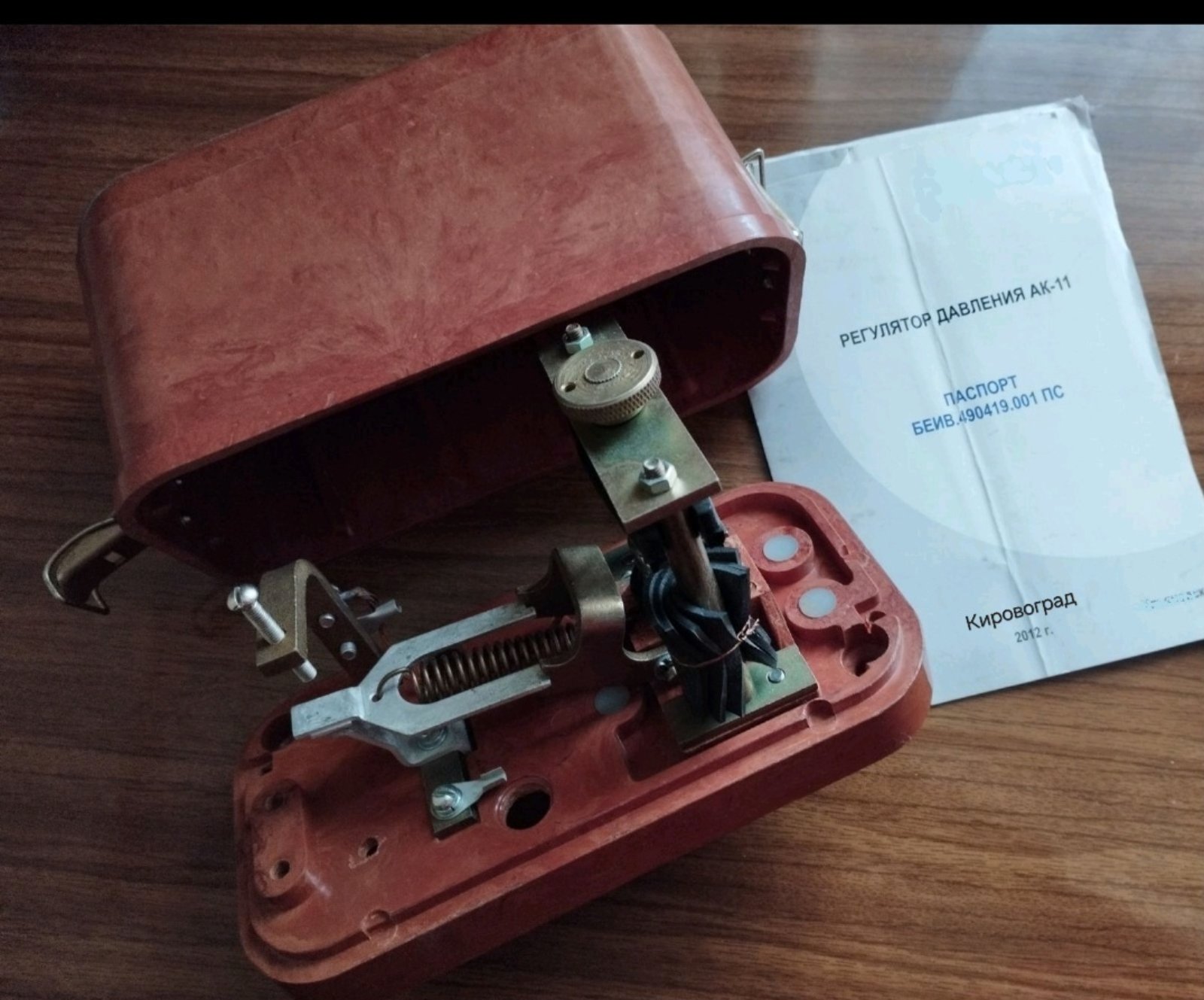

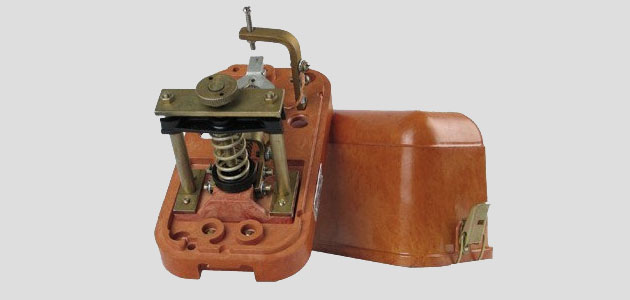

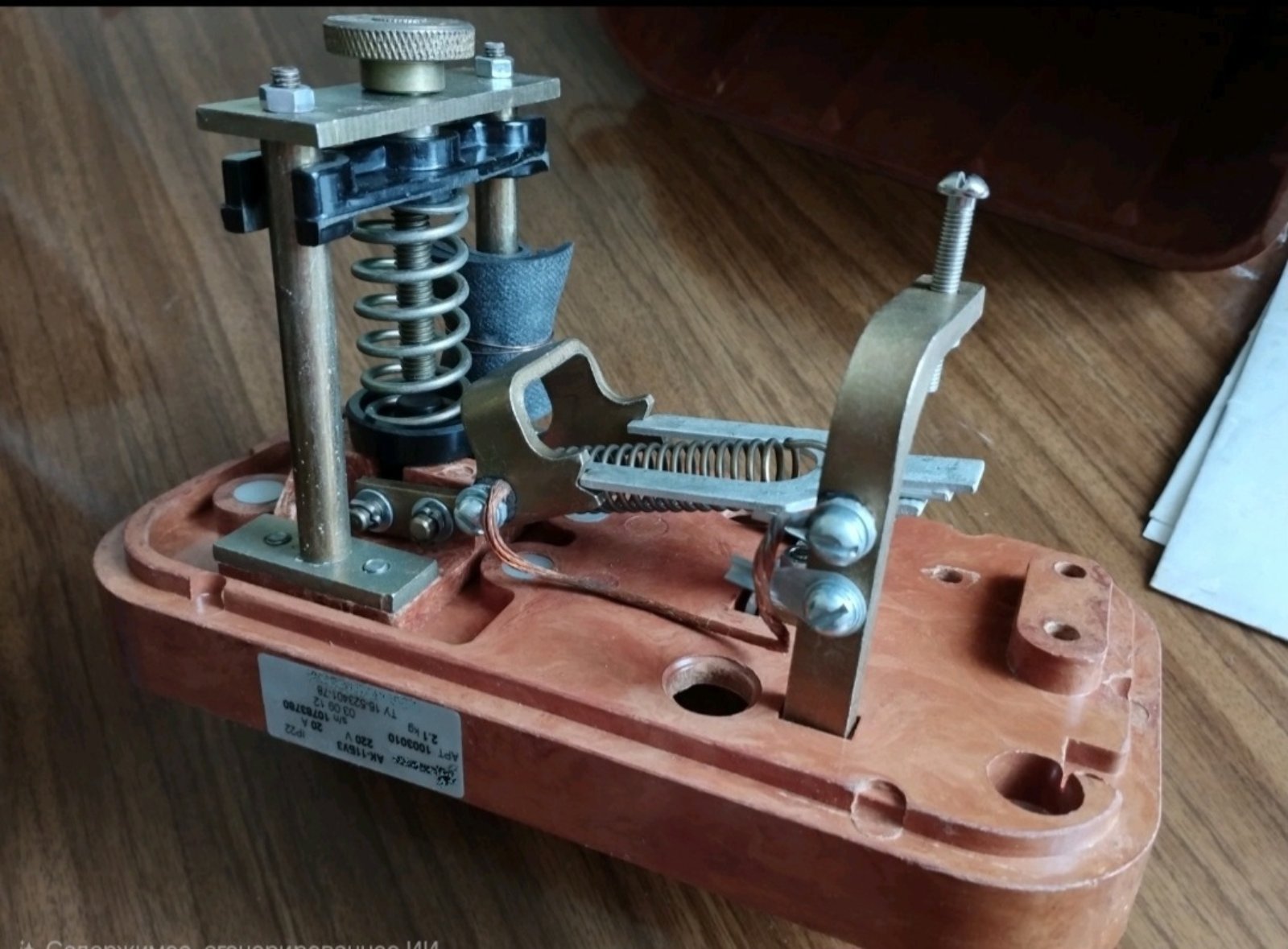

Регулятор (реле) давления АК-11Б

Климатическое исполнение У, категория размещения 3 по ГОСТ 15150-69.
Масса 2 кг.
Степень защиты IP 22 по ГОСТ 14254-96.

Описание

Want create site? Find Free WordPress Themes and plugins.

Регулятор (реле) давления АК-11Б купить у компании Техно-Маш.

Регулятор давления АК- 11Б предназначен для работы в пневматических системах городского и промышленного электрифицированного транспорт.

Назначение: автоматическое регулирование сжатого воздуха в пневматических системах тягового подвижного состава (компрессорах)

Регуляторы  соответствуют требованиям:

– ДСТУ 2773-94 (ГОСТ 9219-95);

На отечественных электровозах (Электровозы серии ВЛ) и мотор-вагонном подвижном составе используют регуляторы (реле) давления АК-11Б для автоматического поддержания давления сжатого воздуха в ГР в установленном диапазоне и управления работой мотор – компрессоров.

Изготавливаются по КД, выполненной в соответствии с Техническими условиями.

Регулятор (реле) давления АК-11Б основные технические данные

Наименование параметра Норма
Напряжение номинальное В:
-постоянного тока -75, 110, 220
-переменного тока -500
Ток номинальный длительный, А -20
Пределы давления отключения, кгс/см2 – 3÷9
Перепад давления, кгс/см2:
– при растворе контактов 5 мм и

давлении отключения 3÷9 кгс/см2

-1,4÷1,8
– при растворе контактов 10÷15 мм и

давлении отключения 5,5÷9 кгс/см2

-1,8÷2,1

Климатическое исполнение У, категория размещения 3 по ГОСТ 15150-69.

Масса 2 кг

Степень защиты IP 22 по ГОСТ 14254-96.

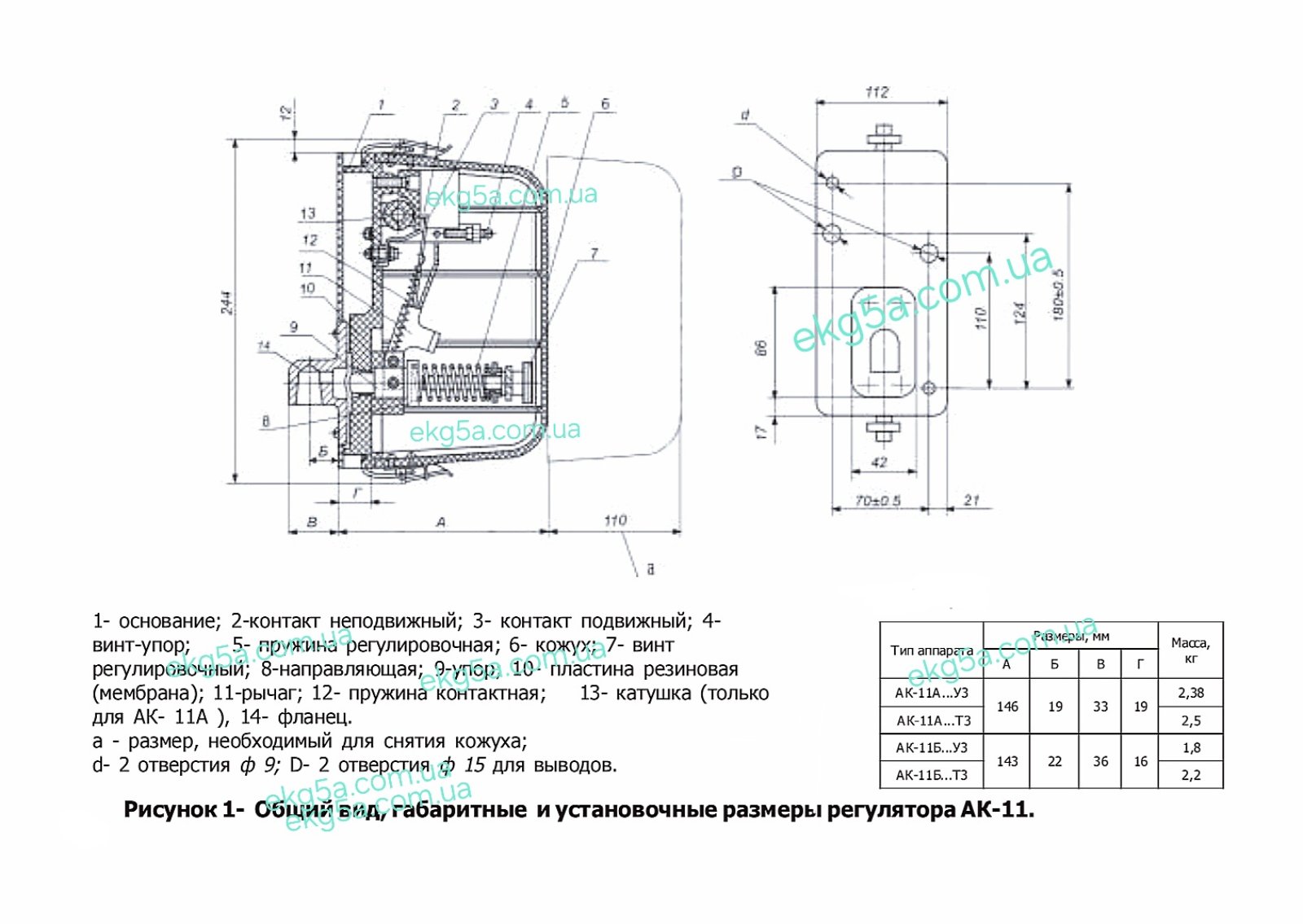

Регулятор реле давления АК-11Б габариты

Эксплуатация регулятора АК-11Б

При эксплуатации необходимо зачищать контакты и предохранять диафрагму от попаданий масла. В случае замены диафрагмы закреплять фланец при включенных контактах и до отказа завинчивать винты, крепящие его. Регулируют давление выключения вращением головки винта главной пружины.

Перепад не зависит от давления включения и несколько изменяется с изменением раствора контактов: при уменьшении раствора он снижается, при увеличении возрастает. Регулируются перепад винтом-упором подвижного контакта.

Монтаж и регулировка

Регулятор давления монтируют вертикально контактами вверх. В эксплуатации необходимо зачищать контакты, следить, чтобы на диафрагму не попадало масло; при смене диафрагмы закрепить фланец при выключенных контактах.

Доставка на склад покупателя в любой регион Украины.

Цена: Ценy уточняйте.
