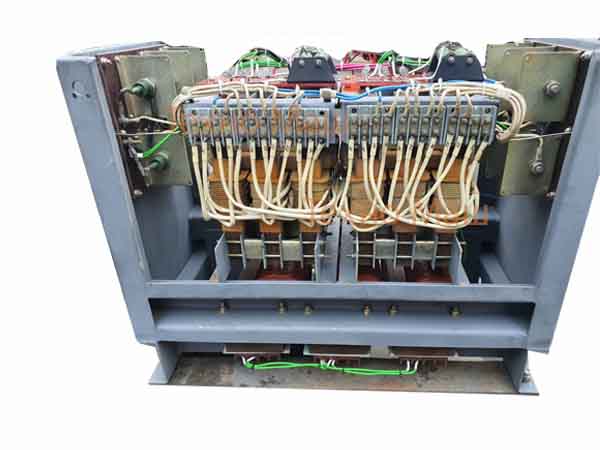

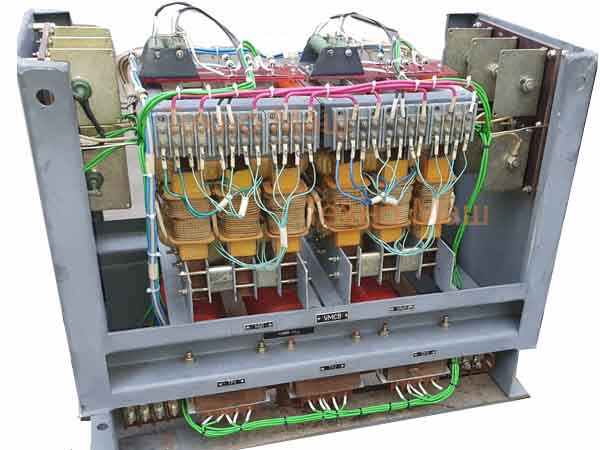

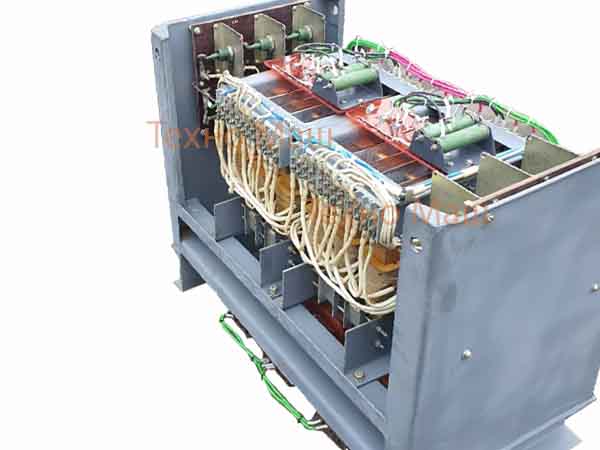

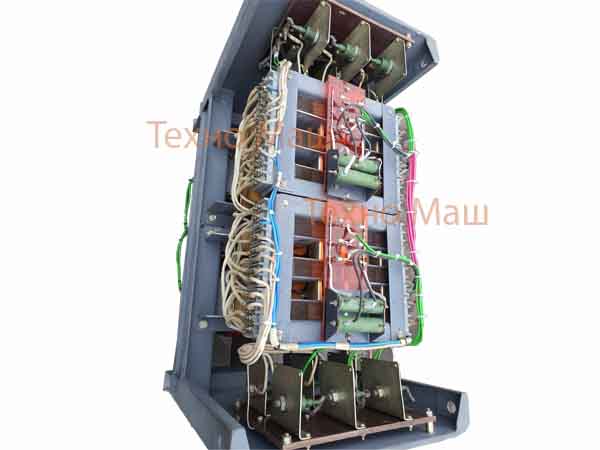

Магнитный усилитель ПДД 1,5

Артикул: e4830fd58d9d Категория:

Описание

Want create site? Find Free WordPress Themes and plugins.

Компания реализует по цене от производителя магнитный усилитель ПДД 1,5.

Блок трехфазных магнитных усилителей ПДД-1,5В с выходом на постоянном токе предназначен для управления возбуждения генератора в системе Г-Д карьерных экскаваторов ЭКГ-4,6Б, ЭКГ-5А.

Магнитный усилитель ПДД 1,5 изготавливается в открытом исполнении и предназначен для установки в дроссельной панели комплектного устройства ПГА-4402-42М1.

Магнитный усилитель ПДД 1,5 состоит из трех однофазных понижающих трансформаторов ТНА-75 ТР1, ТР2 и ТР3 общей мощностью 3,9 кВА, двух трехфазных магнитных усилителей УМ3П 25.25 А1 МУ1 и МУ2, двух блоков с диодами БД1 и БД2 и двух блоков смещения БС1 и БС2. Все узлы и детали размещены в металлическом каркасе.

Трансформаторы ТНА-75 имеют по две вторичные обмотки соединенные в звезду, каждая из которых питает магнитный усилитель УМ3П 25.25 А1 МУ1 и МУ2. В цепи нагрузочных обмоток усилителей включены диоды БД1 и БД2. Блоки смещения БС1 и БС2, питающие обмотки смещения 3Н-3К усилителей, подключены к диодам. Установка необходимых токов смещения производится при помощи резисторов 12СУ и 13СУ. Одноименные обмотки управления обоих магнитных усилителей включены встречно последовательно.

Блок магнитных усилителей ПДД-1,5В имеет два выхода на постоянном токе – «Выход 1» и «Выход 2». При отсутствии тока управления ток выхода каждого усилителя устанавливается равным половине своего номинального значения, что достигается соответствующей установкой величин регулируемых резисторов блоков смещения БС1 и БС2.

При увеличении тока в одной из цепи управления один усилитель размагничивается, а другой насыщается; при изменении полярности тока управления изменяется состояние усилителей.

Технические данные блока магнитных усилителей ПДД-1,5В

Номинальное первичное напряжение, В 220/380
Номинальное напряжение вторичных обмоток трансформатора, В 71,5
Частота питающей сети, Гц 50
Ток нагрузки при ПВ=35%, А 28
Номинальная величина нагрузочного сопротивления (на один усилитель), Ом 1,9
Число обмоток управления 6
Масса, кг, не более 150
Габаритные размеры, мм 700х375х550



Данные обмоток управления магнитного усилителя УМ3П 25.25 А1
Наименование Маркировка вывода обмотки управления
1Н-1К 2Н-2К 3Н-3К 4Н-4К 5Н-5К 6Н-6К
Номинальный ток, А 0,2 0,1
Длительно-допустимый ток, А 5,2 0,6 0,3 0,6 0,6 0,2
Сопротивление при 20°С, Ом 0,26 12,0 19,5 12,5 13,0 81,0

Доставка на склад покупателя в любой регион Украины.

Цена: Ценy уточняйте
