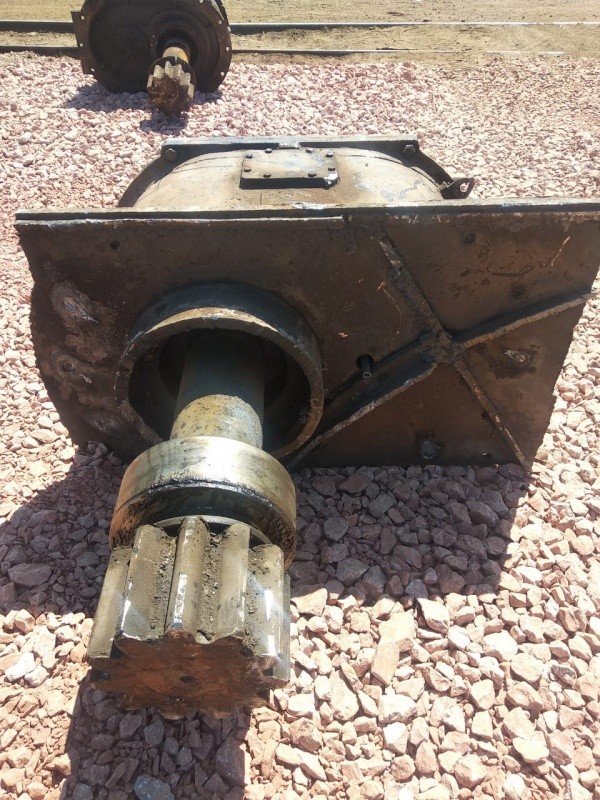

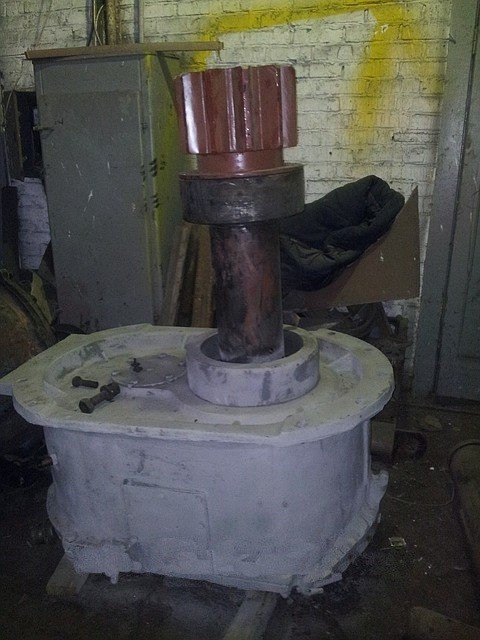

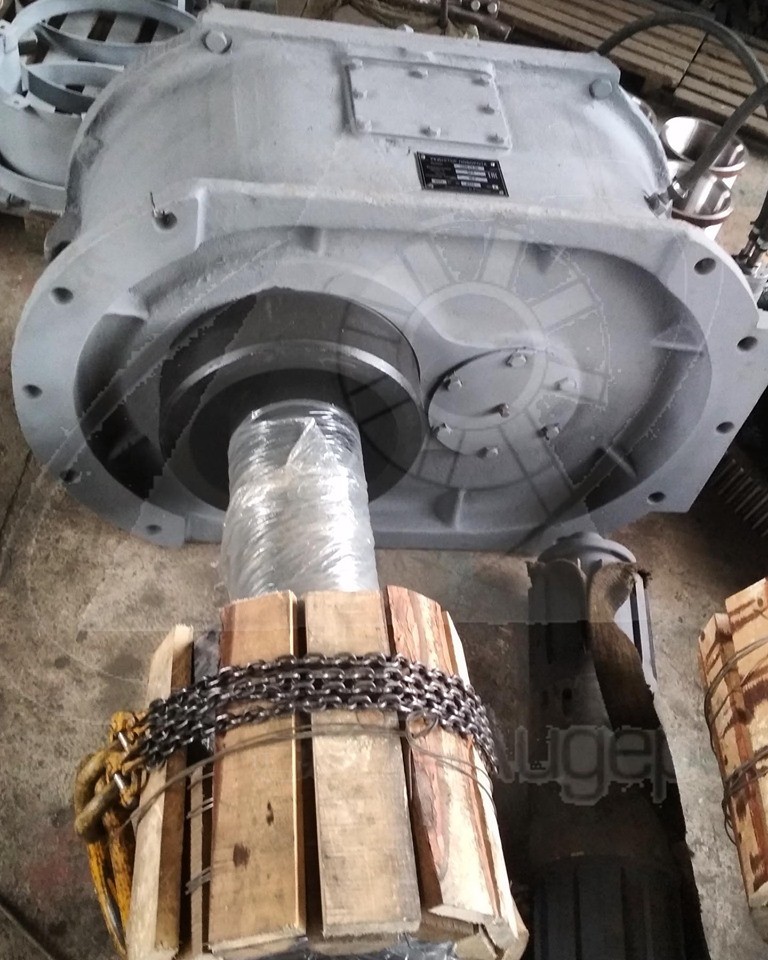

Редуктор поворота на ЭКГ-5 1086.16.00СБ

Артикул: 7ec188946c2f Категория:

Описание

Want create site? Find Free WordPress Themes and plugins.

Компания реализует по цене от производителя редуктор поворота на экскаватор ЭКГ-5 чертеж 1086.16.00СБ

Редуктор поворота входит в состав механизма поворота экскаватора ЭКГ-5А. Данный механизм экскаватора предназначен для вращения поворотной части вокруг вертикальной оси, и рассчитан на работу в условиях широкого диапазона температур (от – 60 до 40 °С).

Редуктор поворота, как составляющая часть целого механизма, предназначен для изменения крутящих моментов и частот вращения. Редуктор поворота представляет собой литой стальной корпус, с расположенными внутри шестернями зацепления. Кроме этого, внутри корпуса редуктора поворота помещен насос, который обеспечивает поступление нужного для работы потока смазки к деталям редуктора поворота.

Вес:  2010 кг.

Наименование
1 Шкив 1080.16.41
2 Болт М16х40.58
3 Шайба стопорная 17.02
4 Резина рулонная 2МБ-Б-С 1080.16.48
5 Крышка 1080.16.29
6 Гайка М24.4
7 Гайка М24.4
8 Шпилька
9 Колпак вентиляционный №1 01469.00
10 Прокладка
11 Крышка 1080.16.32-1
12 Маслоуказатель жезловой I-400-390-15 03680.00-01
13 Штифт 16х40
14 Болт 3 М10х20.58
15 Гайка 1080.16.26
15 Маслопровод 1080.16.07 СБ
16 Масленка винтовая МВ 3/8”
17 Муфта К Труб. 3/8”
18 Прокладка 1080.16.10
19 Колено 1080.16.09
20 Футорка 1080.16.08
21 Гайка М10.4
22 Шестерня 1080.16.40-2
23 Шпилька Б М24х60-010
24 Электродвигатель ДПВ-52



Редуктор поворота в разобраном виде

Редуктор поворота в разобраном виде 1080.16.00 СБ



Поз. N в Рис.

Наименование

1 Пробка 1080.16.36
2 Колесо 1080.16.27-1
3 Кольцо 170х180х58-2-2
4 Болт 3 М24х90.58
5 Лента СП-1500-18-18
6 Крышка лабиринтная 1080.16.33
7 Подшипник 3636
8 Кольцо 1080.16.35
9 Крышка 1080.16.31
10 Стакан 1080.16.38
11 Блок 1080.16.01 СБ
12 Кольцо распорное Б 190х55 0.03181
13 Система смазки 1080.16.12-2 СБ 1082.16.01-1 СБ
14 Корпус 1080.16.28-1
15 Крышка 260х210
16 Кольцо 200х215х85-2-2
17 Крышка 1080.16.30
18 Шайба 12
19 Болт М12х40.58
20 Кожух 1080.16.04 СБ
21 Крышка 1080.16.34
22 Болт М30х130.58
23 Масленка винтовая МВ 3/8”
24 Шпилька Б М30х80-110
25 Болт 1080.16.87
26 Гайка М30А
27 Гайка М30А
28 Вал-шестерня 1080.16.25-1
29 Манжета З260 II2601
30 Пружина 260
31 Стакан 1080.16.37
32 Труба 1080.16.42 СБ
33 Винт М16х30.56

Доставка на склад покупателя в любой регион Украины.

Цена: Оптовые и розничные цены уточняйте
