Описание

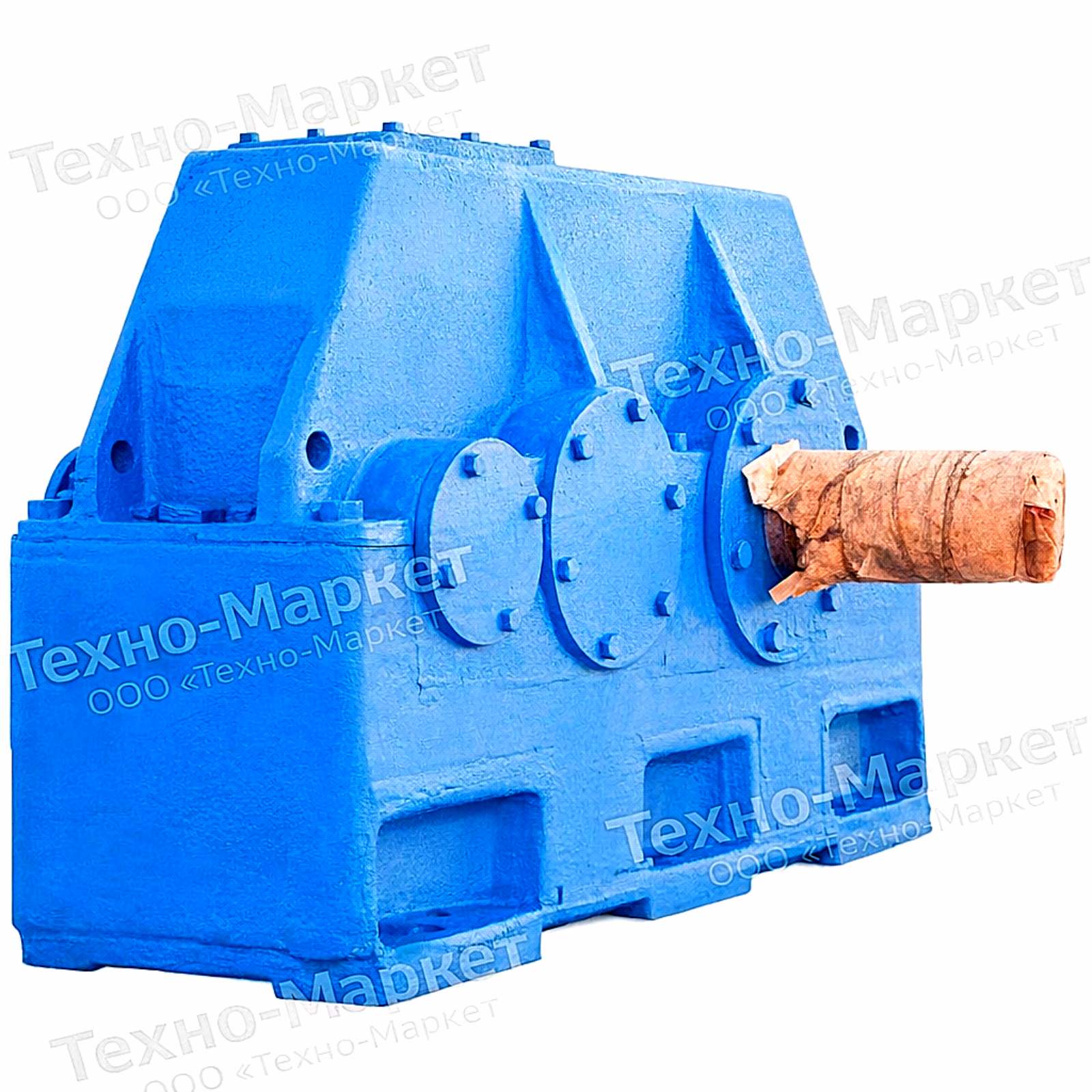

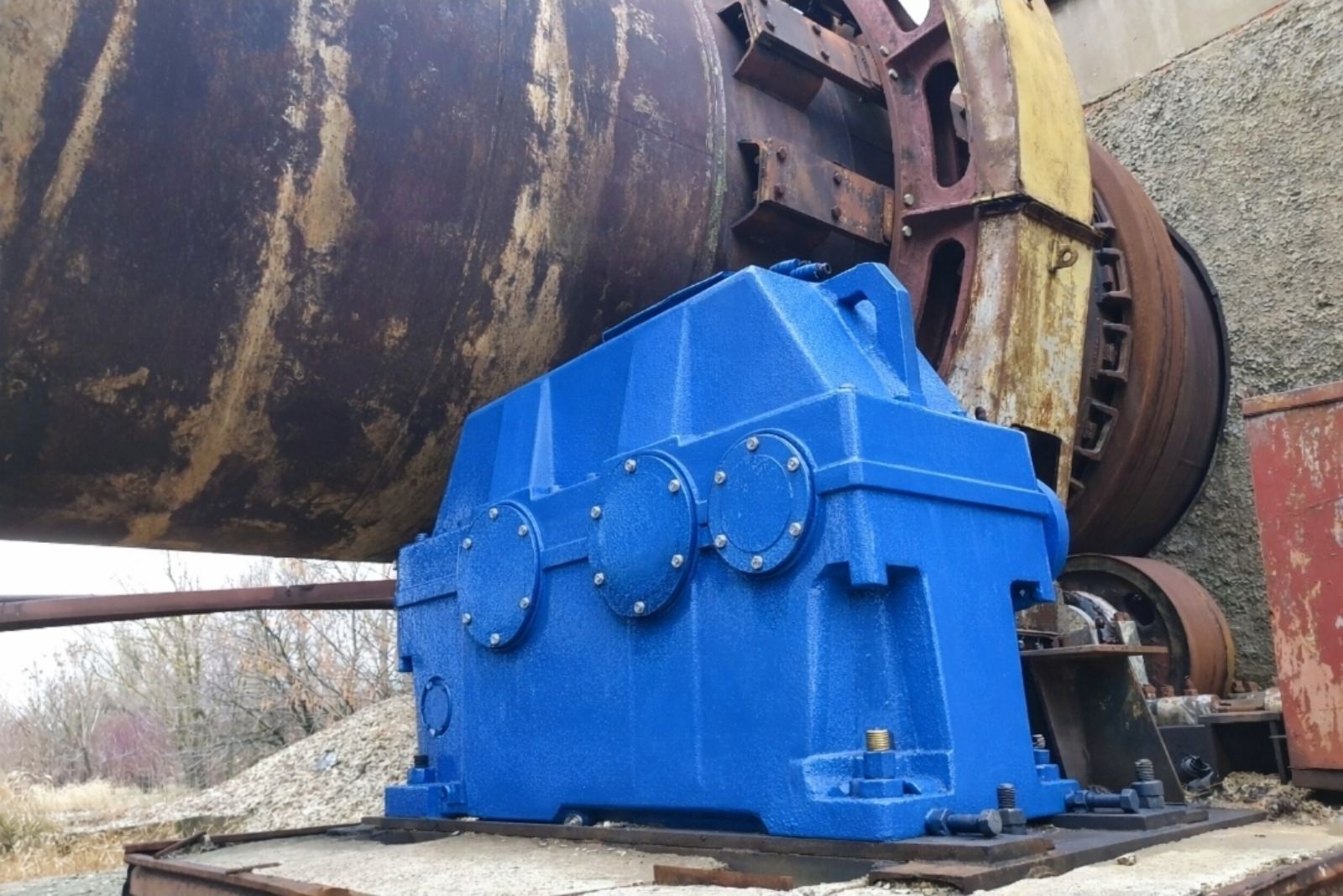

Цилиндрический редуктор ЦДН 710 – общепромышленный двухступенчатый редуктор, используется при повторно-кратковременных и постоянных режимах работы. Основная сфера применения это конвейерное оборудование. Благодаря зацеплению Новикова, увеличена нагрузочная способность и уменьшен уровень шума относительно эвольвентного зацепления. Редуктор ЦДН-710 по конструктивному устройству представляет собой двухступенчатую цилиндрическую передачу, составленную из зубчатых колес. Зубчатые колеса напрессованы на валы, устанавливаемые в корпус, имеющий разъем в горизонтальной плоскости.

Технические характеристики редуктора ЦДН-710

Редуктор горизонтальный двухступенчатый ЦДН-710 в основном используется в механизмах, где действует повторно-кратковременный режим нагружения. В конструкции редуктора применяется зацепление Новикова.

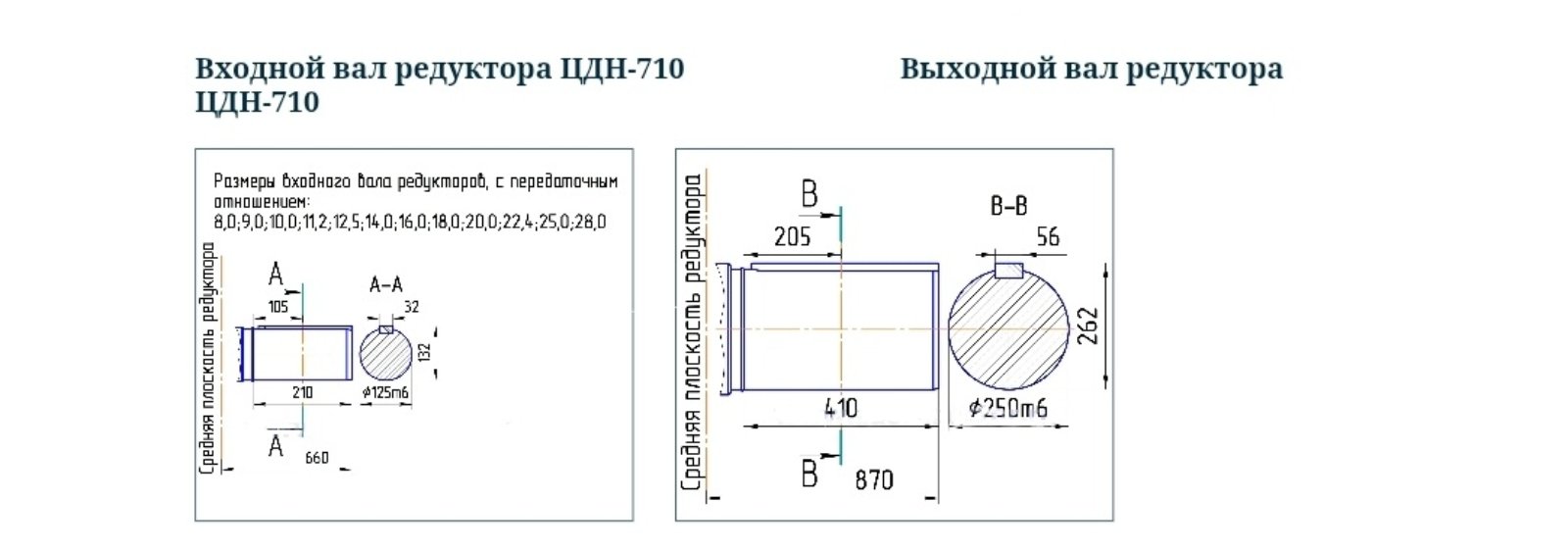

Размеры и чертеж редуктора ЦДН-710

 Условия применения:

• предварительная заливка масла требуемого объема;
• строгое соблюдение соосности и параллельности соединяемых валов;
• нагрузка постоянная или переменная по величине, одного направления или реверсивная;
• работа в непрерывном режиме или повторно-кратковременном режиме;
• вращение валов в любую сторону;
• частота вращения входного вала не должна превышать 1500 об/мин;
• атмосфера типов I и II по ГОСТ 15150-69 при запылённости воздуха не более 10мг/м³;
• климатические исполнения по ГОСТ 15150-69:У и Т для категорий размещения 1…3, УХЛ и О для категории размещения 4.

Пример обозначения редуктора ЦДН — 710 — 31,5 — 21 — Ц/К -У1:

цилиндрический(Ц), двухступенчатый(Д), с зацеплением Новикова(Н), с межосевым расстоянием тихоходной ступени(710) мм, номинальным передаточным отношением(31,5), вариантом сборки(21), цилиндрическим(Ц) входного и коническим(К) выходного концами валов, климатическим исполнением У и категорией размещения 1.
