Редуктор Ц2-500-40-22М

Описание

Цилиндрический двухступенчатый горизонтальный крановый редуктор специального исполнения

Общее описание

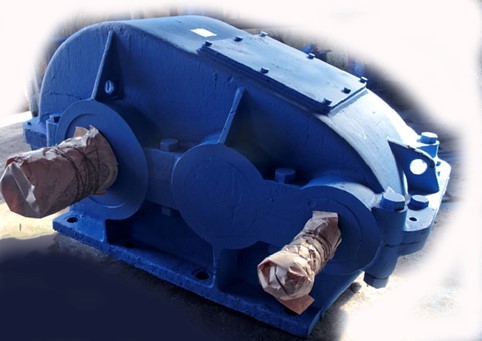

Редуктор Ц2-500-40-22М — это специальный цилиндрический двухступенчатый горизонтальный редуктор кранового типа, предназначенный для работы в приводах механизмов подъёма и передвижения грузоподъёмных кранов, а также других промышленных машин, эксплуатируемых в тяжёлых и повторно-кратковременных режимах.

Редуктор рассчитан на передачу высоких крутящих моментов, устойчив к переменным и реверсивным нагрузкам и обеспечивает надёжную работу оборудования в условиях интенсивной эксплуатации.

Назначение и условия эксплуатации

Редукторы типа Ц2-500, в том числе исполнение Ц2-500-40-22М, применяются в следующих условиях:

постоянная и переменная нагрузка одного направления, а также реверсивная;
работа с периодическими остановками (повторно-кратковременный режим), допускается длительная работа;
вращение входного и выходного валов в любую сторону;
частота вращения входного вала — не более 1500 об/мин;
ограничение окружной скорости зубчатых передач — до 12 м/с;
атмосфера типов I и II по ГОСТ 15150 при запылённости воздуха не более 10 мг/м³;
климатическое исполнение — У, Т по ГОСТ 15150-80;
категория размещения — 2, 3 по ГОСТ 15150.

Конструктивное исполнение

Редуктор Ц2-500-40-22М конструктивно представляет собой двухступенчатую зубчатую передачу, состоящую из цилиндрических зубчатых колёс, напрессованных на валы.

Основные конструктивные особенности:

двухступенчатая цилиндрическая зубчатая передача;
горизонтальное расположение валов;
массивный корпус с разъёмом в горизонтальной плоскости;
высокая жёсткость и устойчивость к ударным нагрузкам;
исполнение выходного вала М (муфтовое);
удобство монтажа, обслуживания и ремонта.

Расшифровка обозначения

Пример условного обозначения:

Ц2-500-40-22-М-У3

Где:

Ц2 — тип редуктора (цилиндрический, двухступенчатый);
500 — межосевое расстояние, мм;
40 — передаточное число;
22 — вариант исполнения сборки;

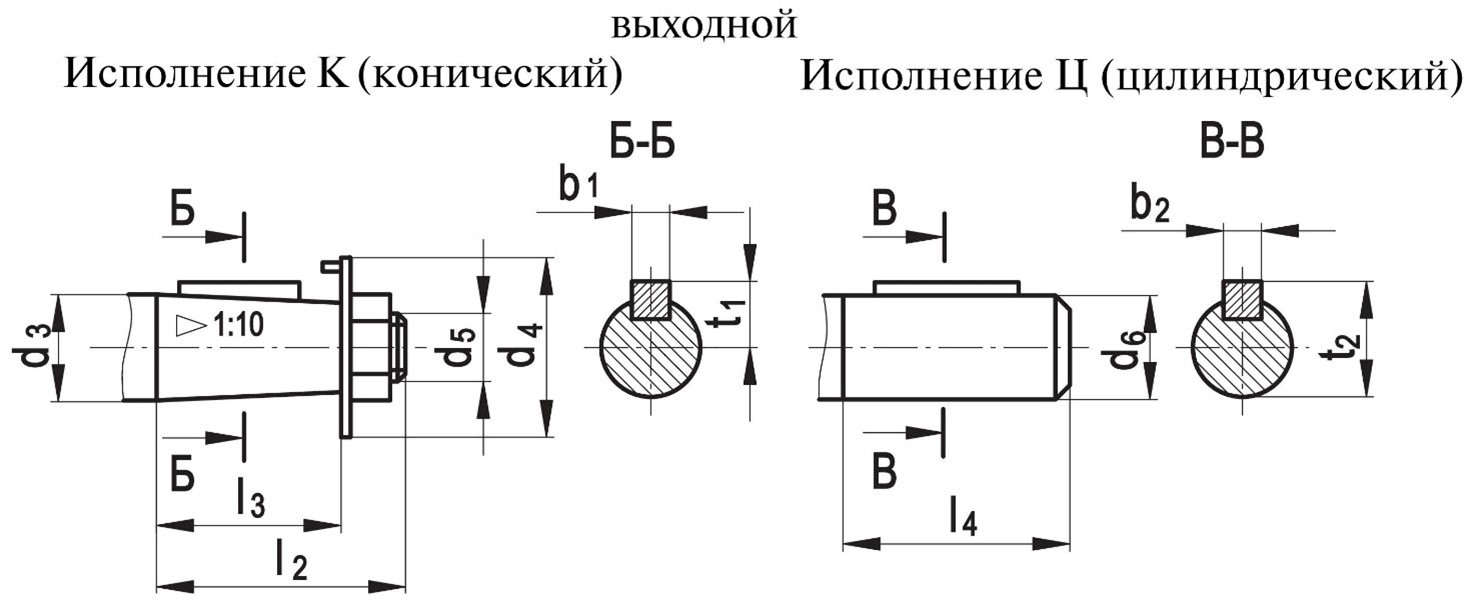

М — исполнение конца выходного вала (муфтовое);
У3 — климатическое исполнение и категория размещения.

Технические характеристики редуктора Ц2-500-40-22М

Параметр	Значение
Тип редуктора	Цилиндрический, двухступенчатый, крановый
Модель	Ц2-500-40-22М
Передаточные числа	8; 10; 12,5; 16; 20; 25; 31,5; 40; 50
Частота вращения входного вала	600–1500 об/мин
Номинальный крутящий момент на выходном валу	5150–6000 Н·м
Режим работы	Повторно-кратковременный, допускается длительный
Масса редуктора	≈ 500 кг

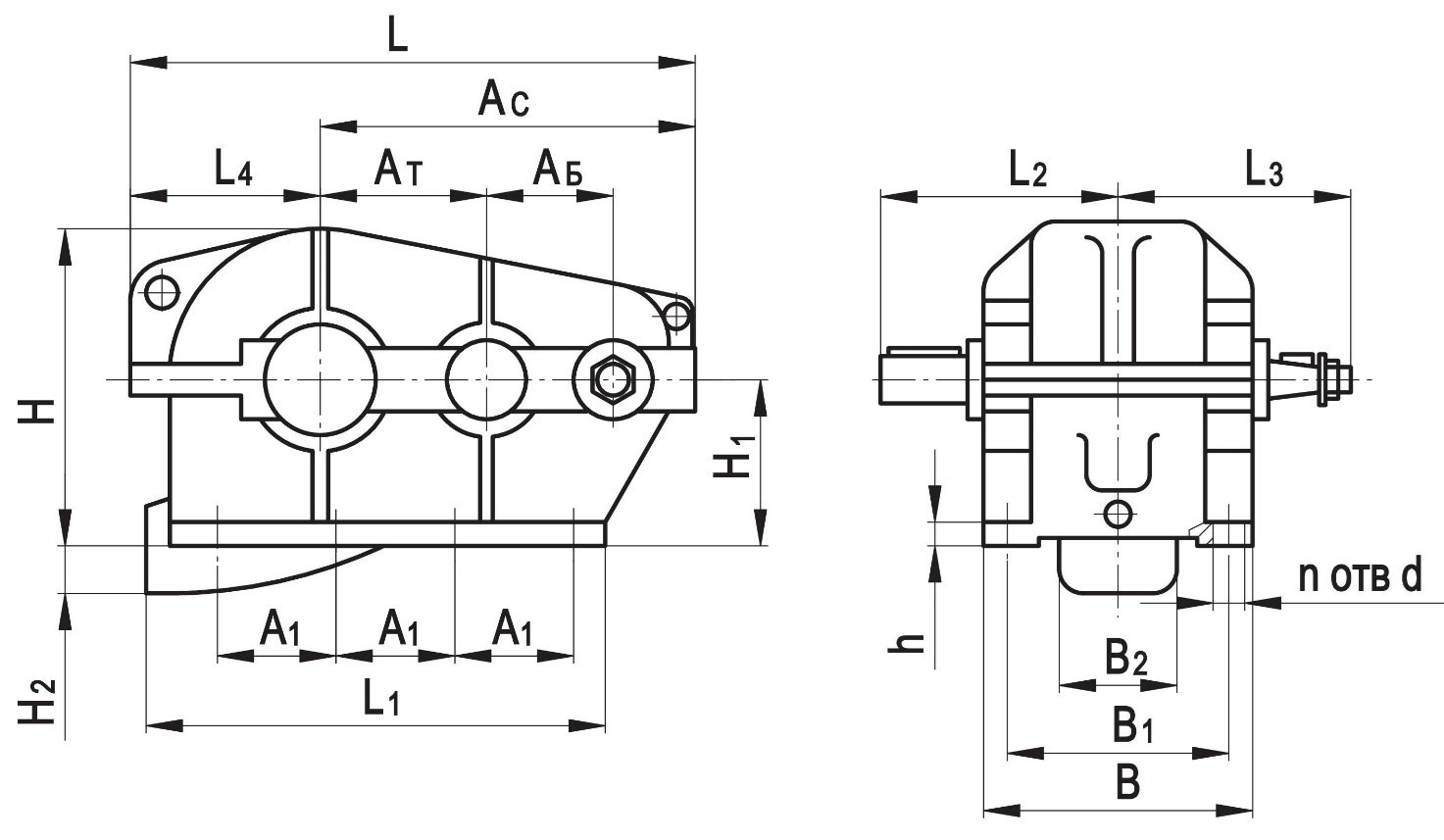

Установочные размеры редуктора Ц2-500

(согласно прилагаемой монтажной схеме)

Редуктор	Ас	Аб	Ат	А1	В	В1	В2	Н	Н1	Н2	h	L	L1	L2	L3	L4	d
Ц2-500	500	200	300	160	440	360	–	598	315	–	30	985	785	445	390	340	39

Варианты сборки и исполнения

различные схемы сборки (в т.ч. вариант 22);
разные типы выходных валов (включая муфтовое исполнение М);
возможность адаптации под конкретную компоновку кранового оборудования.

Смазка и обслуживание

Объём заливаемого масла: ~ 20 л
Рекомендуемые масла:
- Индустриальное масло И-50 (ГОСТ 1707-51);
- Тракторное масло АК-15 (ГОСТ 1862-63);
- Компрессорное масло М (ГОСТ 1861-54).

Регулярный контроль уровня масла и соблюдение регламентов обслуживания обеспечивают стабильную работу и длительный ресурс редуктора.

Преимущества редуктора Ц2-500-40-22М

специализированное крановое исполнение;
высокая надёжность при переменных и ударных нагрузках;
устойчивость к реверсивной работе;
адаптация под тяжёлые условия эксплуатации;
совместимость с различными приводными электродвигателями;
оптимальное решение для механизмов подъёма и передвижения.
