Разъединители внутренние РВЗ 10\630
Разъединитель внутренней установки с заземляющим ножом РВЗ-10/400 предназначен для многократных включений и отключений без нагрузки участков цепей трехфазного тока напряжением 6 (10) кВ, частотой 50 Гц, а также заземления отключенных участков при помощи ножей заземления.
Разъединитель РВЗ-10/400 устанавливается в комплектных трансформаторных подстанциях (КТП), камерах одностороннего обслуживания (КСО), комплектных распределительных устройствах (КРУ).

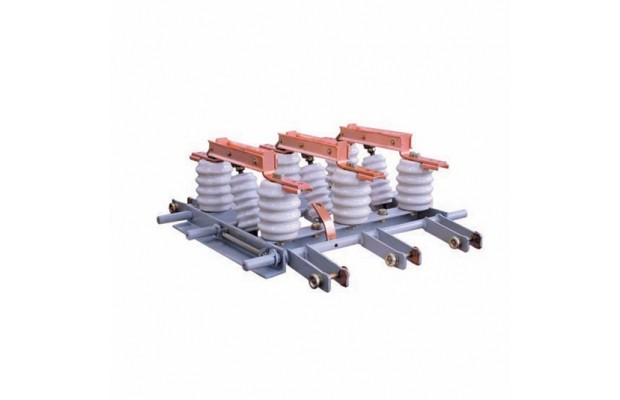

Описание разъединителя РВЗ-10/400 УХЛ2

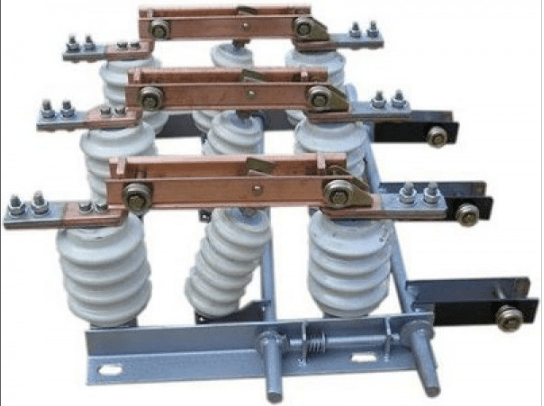

Разъединитель серии РВЗ является трехполюсным коммутационным аппаратом вертикально-рубящего типа и состоит из:
- рамы с изоляторами
- контактов токоведущей системы
- одного или двух заземляющих ножей
- ручного привода
Изготовленные из медной шины неподвижные контакты (разъемного соединения и неразъемного шарнирного соединения) смонтированы на изоляторах, установленных на раме разъединителя. Также на раме установлен приводной вал, заземляющий нож и другие элементы разъединителя.
Подвижные контактные ножи соединены с неподвижными контактами через шарнирное соединение.
Необходимое контактное усилие в шарнирном и разъемном контактном соединении достигается за счет установленных пружин.
Подвижные контактные ножи приводятся в действие установленным на раме разъединителя приводным валом через рычаги и тяговые изоляторы.
Внешние кабели крепятся с помощью болтовых соединений к неподвижным контактам.
Разъединитель РВЗ отличается от разъединителя РВ наличием одного (со стороны шины с шарнирным соединением) либо двух (со стороны шины с шарнирным соединением и шины с разъемным соединением).
Заземляющий нож крепится к раме разъединителя болтовым соединением. Конструкция разъединителя позволяет Заказчику самостоятельно снимать или добавлять ножи заземления. Также Заказчик может отдельно доукомплектовать разъединитель РВ одним или двумя ножами заземления.
Разъединители серии РВЗ снабжены блокирующим устройством, исключающим возможность включения заземляющих ножей при замкнутых рабочих ножах, а также исключающих возможность включения рабочих ножей при замкнутых ножах заземления.
Включение и отключение разъединителя и заземляющих ножей производится ручным приводом типа ПР-10.
В ручном рычажном приводе ПР-10 предусмотрена возможность его фиксации во включенном и отключенном положении.
Для блокировки привода применяется механический блок-замок типа 31М или 32М либо электромагнитный блок-замок ЗБ-1.
Структура условного обозначения разъединителя РВЗ-1-10/400 УХЛ2
- Р — разъединитель
- В — внутренней установки
- З — с заземляющими ножами
- 1 — количество заземляющих ножей
- 10 — номинальное напряжение, кВ
- 400 — номинальный ток, А
- УХЛ — климатическое исполнение по ГОСТ 15150-69
- 2 — категория размещения по ГОСТ 15543.1-89
Технические данные разъединителя РВЗ-10/400 УХЛ2
Наименование | Единица измерения | Значение |
---|---|---|
Номинальное напряжение | кВ | 6…10 |
Наибольшее рабочее напряжение | кВ | 12 |
Номинальный ток | А | 400 |
Ток термической стойкости | кА | 20 |
Ток электродинамической стойкости | кА | 51 |
Время протекания тока термической стойкости | с | 3 |
Наибольшее усилие, прикладываемое к приводу, не более | Н | 250 |
Межфазовое расстояние | мм | 200 (250) |

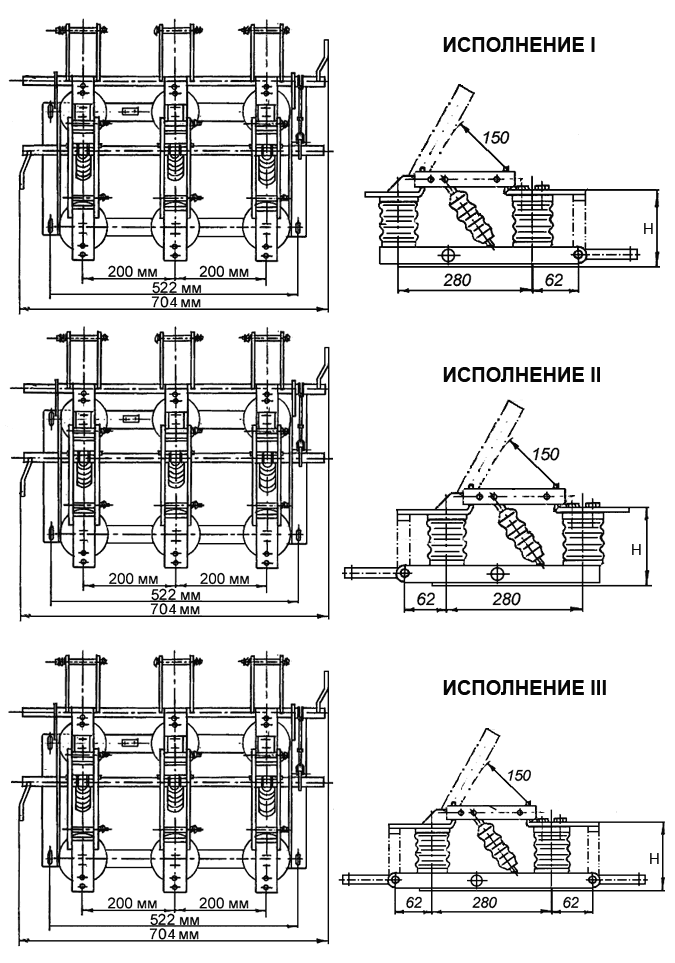

Габаритные размеры (Длина х Ширина х Высота) | мм | 530х650х250(420) |
Масса, не более | кг | 28 |
Условия эксплуатации разъединителя РВЗ-10/400 УХЛ2
- Разъединители РВЗ предназначены для применения в климатических условиях УХЛ, категория размещения 2 по ГОСТ 15150-69
- Высота над уровнем моря не более 1000 метров
- Температура окружающего воздуха от -60°С до +40°С
- Относительная влажность не более 90% при 20°С
- Ресурс выключателя до первого капитального ремонта 6000 циклов ВО
- Срок службы не менее 25 лет
- Гарантийный срок эксплуатации — три года
- Установка разъединителя вертикальная или горизонтальная, также допускается установка разъединителя в наклонной плоскости до 45°
- Выключатель и привод не требуют замены деталей в течение всего срока службы при соблюдении правил транспортировки, хранения, монтажа и эксплуатации
Комплект поставки разъединителя РВЗ-10/400 УХЛ2
- Разъединитель РВЗ-10/400 УХЛ2
- Привод ручной ПР-10 (1, 2 или 3 штуки в зависимости от количества заземляющих ножей)
- Паспорт
- Инструкция по эксплуатации разъединителя РВЗ
