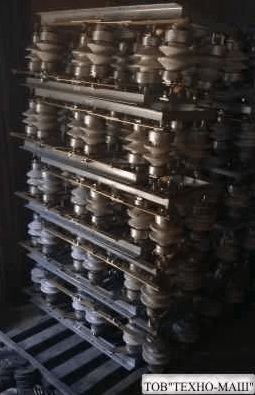

Разъединители наружные с приводом РЛНДЗ-10/630

Категория:

Описание

Want create site? Find Free WordPress Themes and plugins.

Разъединители РЛНД предназначены для включения и отключения под напряжением обесточенных участков цепи высокого напряжения, а также заземления отключенных участков при помощи стационарных заземлителей.

Условия эксплуатации разъединителя РЛНД-10:

  • Температура окружающей среды от +40°С до -60°С;
  • Высота над уровнем моря не более 1000м;
  • Толщина корки льда до 10мм;
  • Скорость ветра без гололеда не более 40 м/с;
  • Скорость ветра с гололедом не более 15 м/с.

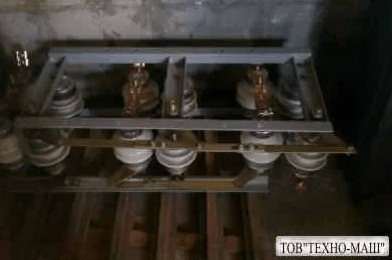

Конструкция разъединителей РЛНД-10

Разъединитель РЛНД-1 выполнен в виде трехполюсного (на одной раме) аппарата горизонтально-поворотного типа, каждый полюс которого имеет один поворотный и один неподвижный изоляторы, на которых расположена контактная система. Разъединитель РЛНД имеет один или два стационарных заземлителя.

Размыкаемые соединения главного и заземляющего контуров осуществляются через ламельные контакты, контактное нажатие в которых создается пружинами. Основные части разъединителя РЛНД, выполненные из черных металлов, имеют стойкое антикоррозийное покрытие — горячий или гальванический цинк.

Привод разъединителей РЛНД-10

Разъединители РЛНД управляются ручными приводами: ПРН, ПРНЗ-10; ПРГ-2; ПРГ-2Б; ПР-2Б УХЛ1, а также в исполнении РЛНДС главные ножи могут управляться двигательным приводом ПД-14.

Привода имеют механическую блокировку между главными ножами и заземлителями.

Условное обозначение разъединителей РЛНД-10

В структуре условного обозначения разъединителя РЛНД-10 принято:

Р — разъединитель;
Л — линейный;
Н — наружной установки;
Д — количество опорных изоляторов (два);
10 — номинальное напряжение, кВ;
1, 2 — количество заземлителей;
200, 400 — номинальный ток разъединителя, А;
УХЛ — климатическое исполнение;
1 — категория размещения;

Технические характеристики разъединителей РЛНД-10

Параметр Единица измерения РЛНД-1-10/200УХЛ1 РЛНД-1-10/400НУХЛ1
Номинальное напряжение кВ 10 10
Наибольшее рабочее напряжение кВ 12 12
Номинальный ток А 200 400
Ток электродинамической стойкости кА 15,75 25
Ток термической стойкости кА 6,3 10
Время протекания тока термической стойкости
для главных ножей с 3 1
для заземлителей с 3 1
Длина пути утечки внешней изоляции см 30 30
Допустимое тяжение привода Н 200 200
Габаритные размеры мм 1045 х 510 х 450 1045 х 510 х 450
Масса кг 43 43
