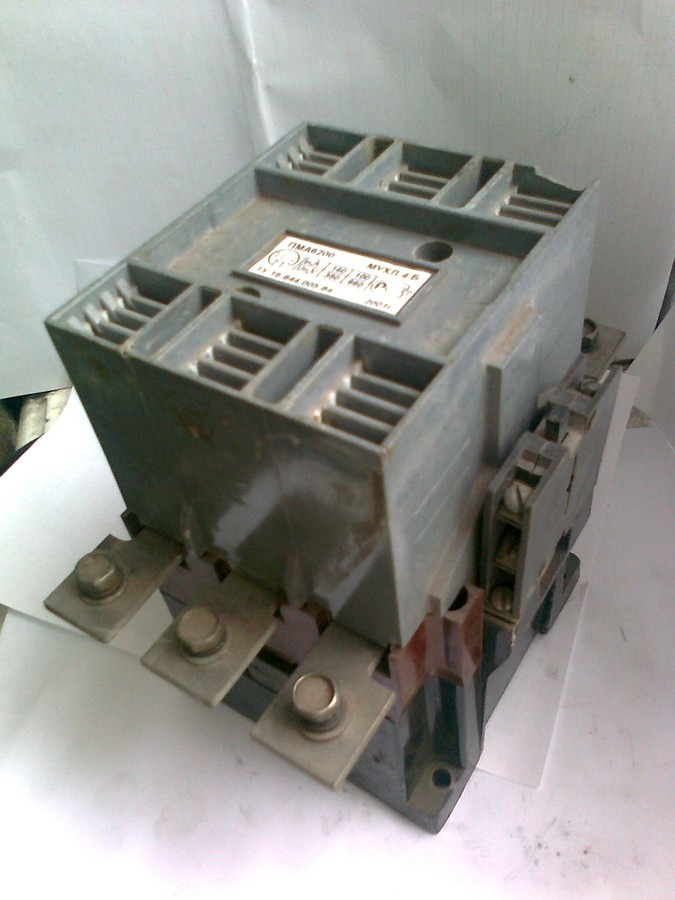

Пускатель ПМА-6100

Описание

Want create site? Find Free WordPress Themes and plugins.

Пускатель ПМА предназначен для останова, пуска, реверсирования трехфазных асинхронных низковольтных электродвигателей переменного тока.

Пускатели электромагнитные ПМА предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором переменного напряжения 660В частоты 50 и 60 Гц.

При наличии трехполюсных тепловых реле серий РТТ и РТЛ пускатели осуществляют защиту управляемых электродвигателей от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз.

Пускатели пригодны для работы в системах управления с применением микропроцессорной техники при шунтировании включающей катушки помехоподавляющим устройством или при тиристорном управлении.

Структура условного обозначения магнитных пускателей серии ПМА

ПМА — ХХХ Х Х Х У3Х

Х — величина пускателей в зависимости от номинального тока;
3 — 40А;
4 — 63А;
5 — 100А;
6 — 160А;

Х — исполнение пускателей по назначению и наличию теплового реле;
1 —нереверсивный без теплового реле;
2 —нереверсивный с тепловым реле;
3 —реверсивные без теплового реле с электрической блокировкой;
4 —реверсивные с тепловым реле с электрической блокировкой;
5 —реверсивные без теплового реле с электрической и механической блокировками;
6 —реверсивные с тепловым реле с электрической и механической блокировками;
7 —нереверсивные с аппаратом позисторной защиты АЗП;
8 —реверсивные с АЗП и механической блокировкой;
9 —нереверсивные с аппаратом позисторной защиты УВТЗ-1М;
0 —реверсивные с УВТЗ-1М и с механической и электрической блокировками;

Х — исполнение пускателей по степени защиты и наличию кнопок:
0 —IP00 без кнопок;
1 —IP40 без кнопок;
2 —IP54 без кнопок;
3 —IP40 c кнопками П+С;
4 —IP54 c кнопками П+С;
5 —IP40 с кнопками П+С+сигнальная лампа;
6 —IP54 с кнопками П+С+ сигнальная лампа;

Х — род тока цепи управления
0 —переменный;
1 —постоянный;

Номинальный ток 160А
Мощность двигателя (АС-3, ~380В), кВт 75
Управляющая катушка, В ~220 ~380
Вспомогательные контакты 2з+2р или 2NO+2NC
Монтаж на винты
Максимальное напряжение, В ~ ≤660
Частота ~ тока, Гц 50
Степень защиты IP00
Климатическое исполнение, категория размещения УХЛ4
Гарантия 1 год
При оплате поставка через 2-3 дня
Транспортные службы: Новая почта, Ин Тайм
Производитель Складское хранение
Масса товара 12.00 кг.

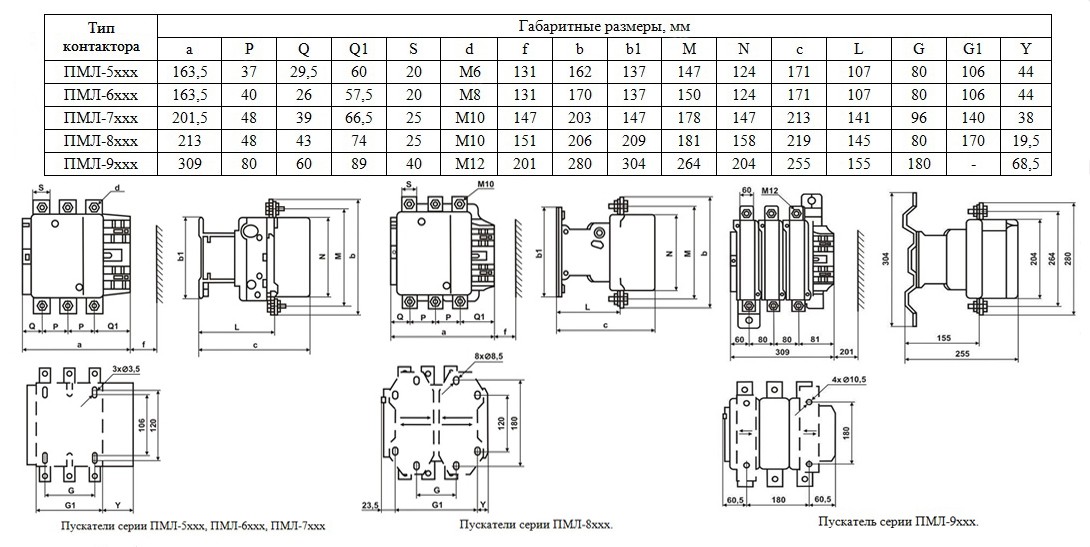

Габариты ДxШxB, мм: 164x170x171;
