Пускатель ПМА-5102

Описание

Want create site? Find Free WordPress Themes and plugins.

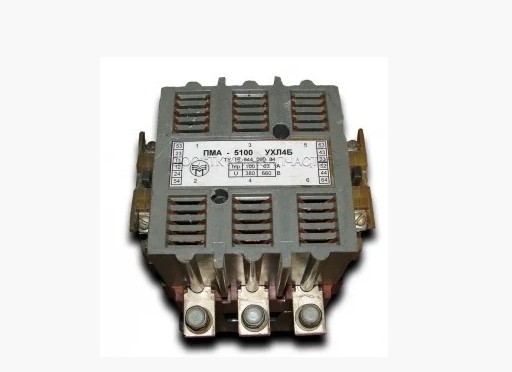

Пускатели различаются рабочим напряжением в главной сети – для ПМА 5100 Un ≤ 380 вольт, а для ПМА 5102 Un ≤ 660 вольт с частотой до 100 герц.

Представленный нереверсивный коммутационный аппарат ПМА 5102 (5100) задействуется для оперирования асинхронной электрической установкой прямым включением к сети и отключением от сети.
Пускатель поставляется без теплового реле, поэтому не защищает двигатель от перегрузок. В электрической системе для этих целей должны быть предусмотрены   или дополнительные источники защиты

В электрической схеме пускателя присутствуют дополнительные блок-контакты 2NO и 2NC (по два нормально открытых и закрытых контакта).
Номинальный ток устройства 100 ампер, исполнение открытое (IP00) без кнопок.

Мощность электродвигателя:

  • 30 кВт при напряжении 220 V;
  • 45 кВт при Un = 380 V;
  • 50 кВт при напряжении 440 и 660 V;
  • 55 кВт при Un = 500 V.

Катушка пускателя на 220 или 380В

Пускатель ПМА-5102 имеет такие особенности и технические характеристики:

  • Номинальный ток: 100 А
  • Тепловое реле: без реле
  • Аппарат позисторной защиты: нереверсивные
  • Степень защиты: IP00
  • Род тока цепи управления: переменный
  • Напряжение главной цепи: 660 В
  • Число контактов вспомогательной цепи: 2з. +2р. для 3:6-й величин

Структура условного обозначения:

ПМА-ХХХХХХХХХХХ

  • ПМА – серия пускателей магнитных;
  • X – величина пускателя в зависимости от номинального тока (3 – 40А; 4 – 63А; 80А; 5 – 100А; 6 – 160А);
  • X – назначение и наличие теплового реле и аппарата позисторной защиты:
    • 1 – без реле, нереверсивные;
    • 2 – с реле, нереверсивные;
    • 3 – без реле, реверсивные с электрической блокировкой;
    • 4 – с реле, реверсивные с электрической блокировкой;
    • 5 – без реле, реверсивные с электрической и механической блокировками;
    • 6 – с реле, реверсивные с электрической и механической блокировками;
    • 7 – с аппаратом позисторной защиты АЗП, нереверсивные;
    • 8 – с АЗП, реверсивные с механической блокировкой;
    • 9 – с аппаратом позисторной защиты УВТЗ-1М, нереверсивные;
    • 0 – с УВТЗ-1 М, реверсивные с механической и электрической блокировками);
  • X – степень защиты и наличие кнопок:
    • 0 – IP00;
    • 1 – IP40 без кнопок;
    • 2 – IР54 без кнопок;
    • 3 – IР40 с кнопками и ;
    • 4 – IР54 с кнопками и ;
    • 5 – IР40 с кнопками и и сигнальной лампой;
    • 6 – IР54 с кнопками и и сигнальной лампой);
  • X – род тока цепи управления, напряжение главной цепи и число контактов вспомогательной цепи:
    • 0 – переменный, 380В,
    • 1 – постоянный, 660В;
    • 2 – переменный, 660В, 2з.+2р. для 3:6-й величин;
    • 3 – постоянный, 660В,
  • X – буква, обозначающая пускатели с номинальным током на 80А, – Д;
  • X – буква, обозначающая пускатели с встроенным тепловым реле малой инерционности, – П;
  • Х – буква, обозначающая пускатели модернизированного исполнения, – М;
  • X – буква, обозначающая пускатели сейсмостойкого исполнения, – С;
  • XX – климатическое исполнение (У, Т, УХЛ, О) и категория размещения (2, 3, 4) по ГОСТ 15150-69 и ГОСТ 15543-70;
  • X – износостойкость (А, Б, В).

* В модернизированных пускателях 5-й и 6-й величин усовершенствована контактно-дугогасительная система, уменьшена масса, а в пускателях 3-й и 4-йвеличин введен втычной монтаж выводов главной цепи.
