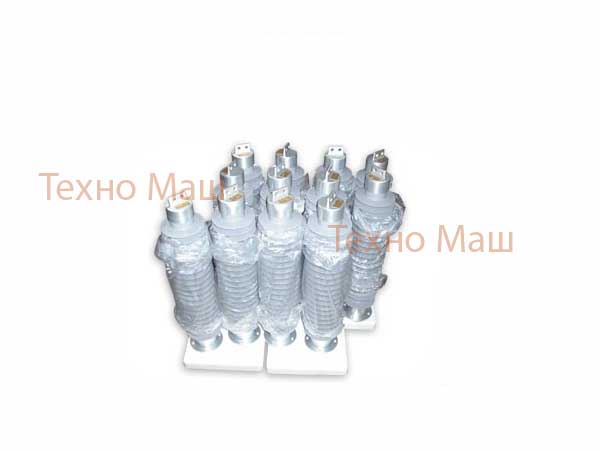

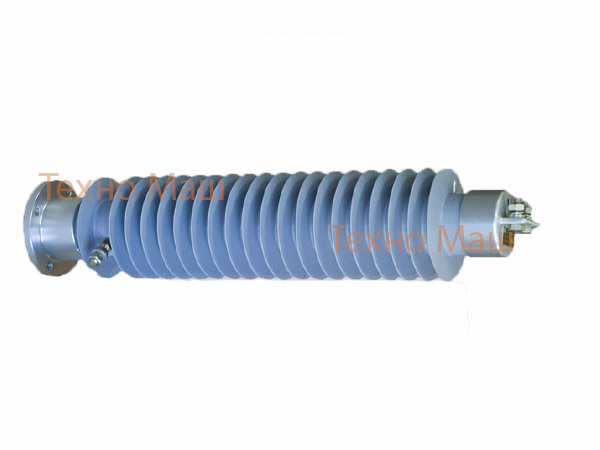

Полимерные ограничитель ОПНп-35/40,5/10/2/IV/УХЛ1 купить по выгодной цене в Техно Маш
Полимерный ограничитель ОПНп-35/40,5/10/2/IV/УХЛ1 предназначен для защиты электрооборудования распределительных устройств и сетей на классы напряжения 35 кВ с изолированной либо компенсированной нейтралью переменного тока частоты 50 Гц от грозовых и коммутационных (в пределах их пропускной способности) перенапряжений.
Ограничители предназначены для применения на открытом воздухе в условиях умеренного и холодного климата при температуре от минус 60 до плюс 60 С.
Условное обозначение ограничителей перенапряжений:
ОПН – ограничитель перенапряжений нелинейный;
п — буква, обозначающая материал покрышки ( полимер );
35 — класс напряжения сети в киловольтах;
40,5 — наибольшее длительно допустимое рабочее напряжение в киловольтах;
10 — номинальный разрядный ток в кА;
2 – класс разряда линии;
IV — степень загрязнения по ГОСТ 9920;
УХЛ1 — климатическое исполнение и категория размещения по ГОСТ 15150.
В комплект поставки входят:
— ограничитель;
— паспорт;
— техническое описание и инструкция по эксплуатации — один экземпляр к каждой партии ограничителей.
ОСНОВНЫЕ ПАРАМЕТРЫ ОГРАНИЧИТЕЛЯ ПЕРЕНАПРЯЖЕНИЙ ОПН-35
| Класс напряжения сети, кВ действ. | 35 |
| Наибольшее длительно допустимое рабочее напряжение (Uнр), кВ действ. |
40,5 |
| Номинальное напряжение (Uн), кВ действ. | 50,6 |
| Номинальный разрядный ток, кА | 10 |
| Классификационное напряжение при амплитуде активного тока 10?3 А (Uкл), кВдейств., не менее |
73 |
| Остающееся напряжение при коммутационном импульсе тока 30/60 мкс, кВ, не более |
|
| — с амплитудой 150А | 92,7 |
| — с амплитудой 500А | 100,0 |
| Остающееся напряжение при грозовом импульсе тока 8/20 мкс, кВ, не более |
|
| — с амплитудой 1000 А | 106,0 |
| — с амплитудой 5000 А | 210,0 |
| — с амплитудой 10000 А | 128,0 |
| — с амплитудой 20000 А | 148,0 |
| Остающееся напряжение при импульсе тока 1/10 мкс, амплитудой 10 кА, кВ, не более |
137,0 |
| Удельная энергоемкость, кДж/кВ UНР (за одно воздействие ) | 2,7 |
| Ток проводимости ограничителя не более, мА | 0,6 |
