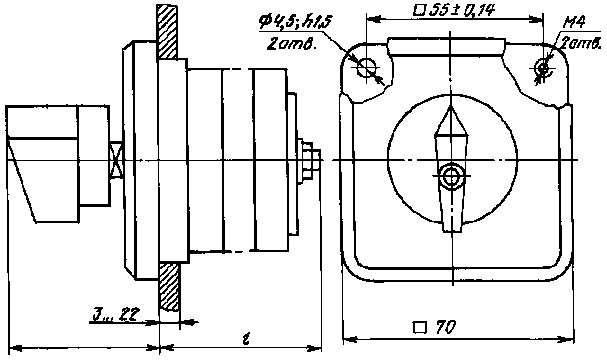

Переключатель ПКУ-3 12Ф 2031

Описание

Want create site? Find Free WordPress Themes and plugins.

Переключатели кулачковые универсальные серии ПКУ3 предназначены для установки в качестве коммутационных аппаратов в электрических цепях переменного тока частотой 50, 60 Гц напряжением от 24 до 500 В и постоянного тока напряжением от 24 до 220 В.

Характеристики переключатель ПКУ-3 12Ф 2031:

10А, переменное напряжение 380В, постоянное напряжение 220в

Переключатели могут быть использованы на морских судах транспортного и промыслового флота и речных судах внутреннего и смешанного плавания, в сельскохозяйственном производстве, а также для машин напольного безрельсового электротранспорта.

СТРУКТУРНОЕ ОБОЗНАЧЕНИЕ ПКУ3 ХХХХХХХХ ХХХХ:

  • ПКУ-переключатель кулачковый универсальный;
  • 3-типоразмер;
  • Х-наличие специального устройства: “-” – специальное устройство отсутствует; 1 – с запирающим устройством; 2 -с ключом-рукояткой;
  • Х-исполнение по степени защиты, ГОСТ 1425569: 1 -открытое, степени защиты IР00; защищенное со стороны фланца, степени защиты IР30; 3 – в оболочке, степени защиты IР30; 5 -брызгозащищенное, степени защиты IР54; 6 -водозащищенное, степени защиты IР65 со стороны фланца;
  • Х-исполнение по способу установки и крепления: 1 – за панелью, крепление передней скобой; 2 – за панелью или на панели, крепление передней скобой с фронтальным фланцем; 4 -за панелью, крепление фронтальным фланцем; 6 – внутри шкафов, на панели, крепление задней скобой; 8 – на стенах и конструкциях, крепление за оболочку;
  • Х-исполнение по способу фиксации (см. табл. 3);
  • ХХХХ-номер электрической схемы (см. приложение);
  • ХХ-климатическое исполнение У или Т и категория размещения 1, 2 или 3 по ГОСТ 1515069;
  • Х-модернизированное исполнение (М);
  • Х-класс износостойкости (А, Б, В).

УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • Высота над уровнем моря не более 2000 м.
  • Предельная температура окружающей среды: Верхнее значение 45С для исполнения У, 55С для исполнения Т.
  • Нижнее значение минус 50С для исполнения У, минус 10С для исполнения Т.
  • Рабочая температура окружающей среды: Верхнее значение 40С для исполнения У, 45С для исполнения Т. Нижнее значение минус 40С для исполнения У, минус 10С для исполнения Т.
  • Окружающая среда, не содержащая пыли, агрессивных газов и паров в концентрациях, снижающих электрические параметры переключателей.
  • Переключатели, предназначенные для встраивания в комплектные устройства, могут эксплуатироваться при температуре окружающего воздуха до 55С, при этом рабочий ток должен соответствовать указанному в табл. 1.
  • Переключатели устойчивы к воздействию механических факторов в соответствии с табл. 2.
  • Переключатели ПКУ3 64М должны выдерживать одиночные удары с ускорением 3 g при длительности импульса 220 мс.
  • Переключатели предназначены для работы в режимах: продолжительном; прерывисто-продолжительном; повторно-кратковременном с частотой переключений до 600 в час при продолжительности включения до 60%; кратковременном с длительностью рабочего периода 60 мин.
  • Переключатели ПКУ3 отнесены ко II классу по способу защиты человека от поражения электрическим током, за исключением ПКУ3 154, которые отнесены к I классу по ГОСТ 12.2.007.075.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Номинальное напряжение переменного тока частоты 50, 60 и 400 Гц, В                                   380

Номинальный ток, А                                                                                                                         16

Механическая износостойкость                                                                                                      согласно табл. 5

Коммутационная износостойкость                                                                                                 согласно табл. 6

Коммутационная способность                                                                                                        согласно табл. 6

Срок службы, лет                                                                                                                            10

Гарантийный срок, лет                                                                                                                   3

Примечания:

1. Механическая износостойкость ПКУ3 211 не менее 50 тыс. переключений.

2. Переключатели степени защиты IР54, IР00 с креплением задней скобой, IР30 с креплением за оболочку должны соответствовать классу износостойкости В, а переключатели степени защиты IР65 – классу Б.

Переключатели выдерживают в течение 1 с сквозные токи коротких замыканий не менее 400 А.

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Переключатели изготовляются с количеством коммутирующих цепей от 1 до 32, с количеством коммутационных положений рукоятки от 2 до 8.

По наличию специальных устройств переключатели изготовляются: без специальных устройств; с устройством для запирания в отключенном положении; с ключом-рукояткой.

Последовательность коммутации контактами электрических цепей: нормальная – размыкание размыкающих контактов происходит ранее замыкания замыкающих контактов с минимальным временем 5 мс; с перекрытием – размыкание размыкающих контактов происходит после замыкания замыкающих контактов (безразрывная коммутация); с фиксацией – фиксация контактов в состоянии, соответствующем оперативному положению рукоятки после возврата ее в фиксированное положение (остающиеся контакты).

Переключатели имеют упоры, ограничивающие ход рукоятки в крайних положениях. Переключатели со способом фиксации М могут изготовляться без ограничения хода рукоятки. Переключатели, выполненные по электрическим схемам 3097, 3098, 3099, ограничения хода рукоятки не имеют.

Контактные зажимы переключателей допускают присоединение одного или двух проводников, разделанных под штырь, сечением: медных  1,02,5 мм алюминиевых 2,54,0 мм Способ присоединения проводников – для бокового присоединения.
