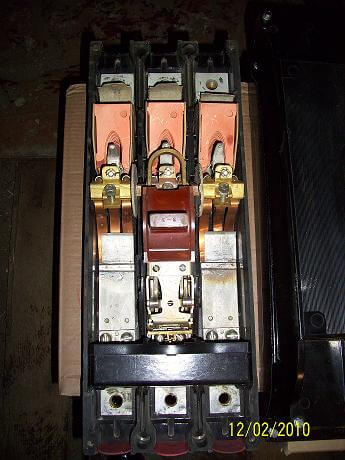

Автомат А 3144

Описание

Want create site? Find Free WordPress Themes and plugins.

Компания реализует по цене от производителя автомат А 3144.

Доставка на склад покупателя в любой регион Украины

Цена: Ценy уточняйте

Автоматический выключатель А 3144 У3 – устройство, предназначенное для максимальной токовой защиты электрических сетей напряжением до 500 В переменного тока частоты 50 Гц при коротких замыканиях и перегрузках по току и нечастых (до 6 в час) оперативных включений и отключений электрических цепей.

Автомат А3144 до 600А, рассчитан так же на 400А, 500А, 300А, 250А на – электротехнические коммутационные устройства, призванные осуществлять защиту сети переменного тока частотой 50… 60 Гц, максимальный уровень напряжения в которой не превышает 1 000 В, от коротких замыканий и токовых перегрузок.

В случае возникновения в электрической цепи короткого замыкания автоматические выключатели серии А3144 срабатывают моментально. При перегрузках принцип действия данных приборов несколько иной: время их срабатывания имеет обратную зависимость от силы тока.

Масса автоматических выключателей серии А3144 600А составляет 20 килограммов. На рынок приборы поставляются в картонных коробах, упакованных предприятием-изготовителем.

Так как автоматы данной серии сняты с производства, представленные включатели А3144 являются приборами складского хранения.
На все электротехнические устройства серии А3144 распространяются гарантийные обязательства сроком не более 2,5 лет.

Область применения автоматического выключателя а3144
Стандартное исполнение автоматических выключателей серии А3144 подразумевает их эксплуатацию в зонах с умеренным климатом (максимально допустимая температура воздуха 40 °C).

Категорически запрещено устанавливать выключатели в агрессивных средах (повышенная влажность, запыленность воздуха, попадание прямых солнечных лучей и др.).

Монтаж автомата А 3144 необходимо осуществлять на предварительно подготовленной, выровненной поверхности. Иначе в точках крепления пластикового кожуха прибора могут возникнуть деформации и излишнее напряжение, приводящее к трещинам и сколам защитной оболочки.

Сфера применения данных устройств – промышленные и транспортные предприятия, объекты коммунального хозяйства.

Технические особенности и технические характеристики автомата А3144
Автомат А 3144 – трехполюсные устройства, оснащенные сразу двумя различными видами расцепителей:

  • Электромагнитный. Данный тип расцепителя по сути является электрическим магнитом, который подключен к каждому из трех полюсов выключателя. В данном приборе электромагнитный расцепитель отвечает за размыкание системы контактов, тем самым осуществляя защиту электрической сети от коротких замыканий.
  • Тепловой. Тепловой расцепитель выключателя А3144 представляет собой пластину, изготовленную из металлического сплава (биметалл), которая, как и электромагнит, имеет подключение к каждому полюсу прибора. Нагреваясь, пластина выгибается, размыкая контакты автоматического выключателя.

Автомат А 3144: габаритные размеры

Ширина х Длина х Высота, мм: 220×185×565
Масса: 19,7кг

Технические характеристики Автоматического выключателя А3144

Тип выключателя Номинальный ток выключателя, А Число полюсов Род расцепителя Номинальный ток расцепителя, А Обозначение (по исполнению)








А3144









600





2

Комбинированный 250, 300, 400, 500, 600 А3143
Электромагнитный 600 А3143
Без расцепителя А3143/7




3

Комбинированный 250, 300, 400, 500, 600 А3144
Электромагнитный 600 А3144
Без расцепителя А3144/7



Тип автомата Комбинированный расцепитель Электромагнитный расце   питель Отклонение

от

номинала

Номинальный ток, А Номинал тока мгновенного срабатывания, А (переменный и постоянный ток) Номинальный ток, А Номинал тока мгновенного срабатывания, А (переменный и постоянный ток)






А3140

250 1750





600



1750





+/- 15%



300 2100 2100
400 2800 2800
500 3500 3500
600 4200 4200
