Описание

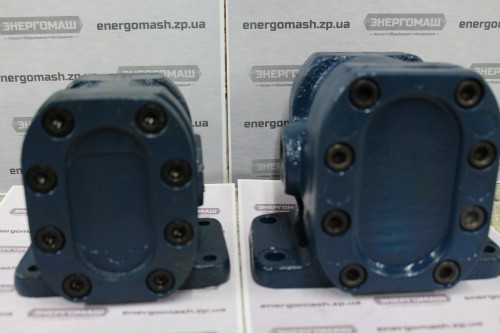

Насосы шестеренные Г11-23, (иногда их называют насосы шестерёнчатые) предназначены для нагнетания постоянного по величине и направлению потока минерального масла с кинематической вязкостью от 10 до 400 мм²/с при температуре масла 10…55°С в смазочные системы станков и других стационарных машин.
Нижний предел вязкости ограничивается смазывающей способностью перекачиваемой жидкости, верхний – мощностью электродвигателя и всасывающей способностью насоса.
Масляные системы должны быть оснащены фильтрами с номинальной тонкостью фильтрации не более 40 мкм, установленными на напорной или сливной магистрали.
Чистота рабочей жидкости не менее 13 класса по ГОСТ 17216-71.
Климатическое исполнение и категория размещения по ГОСТ 15150-69.
Насосы шестеренные Г11-23 применяются в технологическом оборудовании и выполняют следующие функции:
-
для обеспечения смазки трущихся деталей и узлов
-
для создания рабочего давления в гидравлических системах. Насосы первой группы обеспечивают давление на выходе до 5 атм, насосы второй группы до 25 атм.
-
для перекачивания жидкостей
Привод насосов должен осуществляться через упругую муфту, компенсирующую колебания, ударные нагрузки и несоосность валов привода и насоса.
Насосы могут устанавливаться в горизонтальном или вертикальном положении на жестком основании, исключающем вибрации.
Описание конструкции и принципа работы шестеренных насосов типа Г11-2
В расточках корпуса 1 насоса размещены два стальных закаленных зубчатых колеса 15 и подшипники скольжения, выполненные в виде четырех монолитных втулок 8.
Колеса с помощью шпонок 12 связаны с ведущим 9 и ведомым 11 валами. Рабочий комплект (зубчатые колеса, втулки, валы)удерживается в корпусе крышками 13 и 16, причем последняя содержит манжетное уплотнение 17.
В осевом направлении колеса фиксируются относительно валов пружинными кольцами 10, допускающими возможность самоустановки колес относительно сопряженных торцовых поверхностей втулок 8.
В валах 9 и 11 выполнены отверстия 5, а на поверхности крышки 13 — канавки 4, служащие для отвода утечек масла во всасывающую линию. При вращении зубчатых колес увеличивается объем камеры 3 насоса, расположенной со стороны выхода зубьев из зацепления, и она заполняется маслом через отверстие 2, связанное со всасывающей линией.
В зоне рабочей камеры 7 зубья входят в зацепление, вытесняя масло из межзубьевых впадин в напорную линию через отверстие 14. Для исключения запирания масла в межзубьевых впадинах на торцовых поверхностях втулок 8 выполнены разгрузочные канавки 6.
Для улучшения условий всасывания камера 3 расширена специальной фрезеровкой, а камера 7 выполнена в виде узкой щели для уменьшения неуравновешенных радиальных нагрузок, действующих на зубчатые колеса.
Технические параметры насосов шестеренных типа Г11-2…
|
Наименование
|
Типоразмер насоса
|
|||||||
|---|---|---|---|---|---|---|---|---|
|
Г11-22А
|
Г11-22
|
Г11-23А
|
Г11-23
|
Г11-24А
|
Г11-24
|
Г11-25А
|
Г11-25
|
|
| Рабочий объём, см3 |
11,2
|
16
|
22,4
|
29,1
|
40
|
56
|
80
|
100
|
| Номинальная подача, л/мин. |
12
|
18
|
26
|
38
|
51,5
|
73
|
105
|
133
|
| Коэффициент подачи, % не менее |
76
|
78
|
80
|
82
|
89
|
90
|
91
|
92
|
| КПД % не менее |
54
|
56
|
64
|
68
|
72
|
74
|
76
|
77
|
| Давление на выходе, МПа | ||||||||
| – номинальное |
25
|
25
|
25
|
25
|
25
|
25
|
25
|
25
|
| – максимальное |
30
|
30
|
30
|
30
|
30
|
30
|
30
|
30
|
| Давление на входе номинальное, МПа |
не более минус 0,02
|
не более минус 0,02
|
не более минус 0,02
|
не более минус 0,02
|
не более минус 0,02
|
не более минус 0,02
|
не более минус 0,02
|
не более минус 0,02
|
| Частота вращения, с-1 (об/мин) |
24,0 (1450)
|
24,0 (1450)
|
24,0 (1450)
|
24,0 (1450)
|
24,0 (1450)
|
24,0 (1450)
|
24,0 (1450)
|
24,0 (1450)
|
| – номинальная |
10,0 (600)
|
10,0 (600)
|
10,0 (600)
|
10,0 (600)
|
10,0 (600)
|
10,0 (600)
|
10,0 (600)
|
10,0 (600)
|
| – минимальная |
30,0 (1800)
|
30,0 (1800)
|
30,0 (1800)
|
30,0 (1800)
|
30,0 (1800)
|
30,0 (1800)
|
30,0 (1800)
|
30,0 (1800)
|
| максимальная | ||||||||
| Мощность при номинальном давлении, кВт |
0,9
|
1,5
|
1,7
|
2,3
|
2,9
|
4
|
5,5
|
7,5
|
| Масса, кг |
6
|
6
|
8,7
|
8,7
|
11
|
11
|
16
|
16
|
Габаритные и присоединительные размеры насосов Г11-22, Г11-22А, Г11-23, Г11-23А, Г11-24, Г11-24А, Г11-25, Г11-25А
