Насос шестеренный Г11-24 — техническое описание | Производство ПП «ТЕХНО-МАРКЕТ»
Описание
ПП «ТЕХНО-МАРКЕТ» осуществляет изготовление и поставку шестеренных насосов Г11-24, а также других типоразмеров серии Г11.
Шестеренный насос Г11-24 предназначен для нагнетания минерального масла и создания постоянного по направлению потока рабочей жидкости в смазочных и гидравлических системах станков, промышленных машин и стационарного технологического оборудования.
Контроль качества осуществляется на каждом этапе производства.
Основные технические характеристики Г11-24
| Параметр | Значение |
| Рабочий объём | 56 см³ |
| Номинальная подача | 73 л/мин |
| Номинальное давление на выходе | 2,5 МПа (25 кгс/см²) |
| Максимальное давление | 3,0 МПа (30 кгс/см²) |
| Номинальная частота вращения | 1450 об/мин |
| Диапазон частоты вращения (мин / макс) | 600 / 1800 об/мин |
| Номинальная мощность | 4,0 кВт |
| Габариты | 180 × 180 × 150 мм |
| Масса | ~11 кг |
| Всасывающий патрубок | К1 1/4″ |
| Нагнетательный патрубок | К3/4″ |
Назначение и рабочая среда
Насос Г11-24 применяется для подачи рабочей жидкости в системах смазки и гидравлики промышленного оборудования (металлорежущие станки, гидростанции, прессовое оборудование, стационарные технологические линии).
Требования к рабочей среде:
Тип жидкости: минеральное масло;
Кинематическая вязкость: от 17 до 400 мм²/с (сСт);
Температура рабочей среды: от +10 до +55 °C.
Конструкция и принцип работы
Г11-24 относится к шестеренным насосам объёмного действия. Внутри корпуса размещена рабочая зубчатая пара.
При вращении ведущего вала зубья выходят из зацепления, за счет чего увеличивается объём всасывающей камеры и создается разрежение.
Рабочая жидкость затягивается в корпус и переносится во впадинах между зубьями к зоне нагнетания.
При входе зубьев в зацепление объём уменьшается, и масло под давлением вытесняется в напорную магистраль.
В конструкции агрегата предусмотрены каналы отвода внутренних утечек и разгрузочные элементы, снижающие нагрузки на зубчатую пару.
Установка и монтаж
Перед монтажом агрегата следует проверить его состояние после транспортировки и сопоставить присоединительные размеры с местом установки.
Рекомендации по монтажу:
Обеспечить точную соосность ведущего вала с валом привода (муфты).
Надежно закрепить корпус насоса на станине или монтажной плите.
Соблюдать размерность присоединений: всасывание — К1 1/4″, нагнетание — К3/4″.
Обеспечить полную герметичность всасывающей линии.
Важно: Подсос воздуха во всасывающем патрубке приводит к кавитации, повышенному шуму, пульсации подачи и ускоренному износу рабочих элементов.
Первый запуск и эксплуатация
Перед первым пуском необходимо:
Заполнить корпус и всасывающую магистраль рабочей жидкостью (работа «на сухую» не допускается).
Проверить правильность направления вращения вала.
Убедиться в открытии запорной арматуры на магистралях.
Во время запуска и работы следует контролировать:
наличие стабильной подачи и давление в системе;
герметичность всех соединений и уплотнений вала;
отсутствие постороннего шума, кавитационных гулов и вибраций;
температуру корпуса и чистоту рабочей жидкости.
Техническое обслуживание
Регулярное обслуживание насоса предотвращает преждевременный износ зубчатой пары и сопряженных деталей.
В ходе ТО рекомендуется:
контролировать состояние и вязкость минерального масла;
своевременно очищать и заменять фильтрующие элементы;
проверять затяжку крепежных и соединительных элементов;
контролировать уплотнения вала на предмет подтеканий.
Загрязнение рабочей жидкости абразивными частицами является основной причиной падения производительности и износа насоса.
Возможные неисправности и способы устранения
| Неисправность | Возможная причина | Что делать / Меры устранения |
| Нет подачи масла | Отсутствует жидкость или нарушено всасывание | Проверить уровень масла и герметичность всасывающей линии |
| Низкая производительность | Износ рабочих элементов (шестёрки, корпус) | Провести дефектовку деталей, при необходимости заменить насос |
| Недостаточное давление | Внутренний износ или утечки в гидросистеме | Проверить состояние насоса и настройки предохранительных клапанов |
| Повышенный шум | Подсос воздуха во всасывающий патрубок | Устранить негерметичность соединения К1 1/4″ |
| Вибрация | Нарушена соосность привода и вала насоса | Отрегулировать центровку привода и проверить соединительную муфту |
| Перегрев корпуса | Чрезмерная нагрузка или загрязнение масла | Проверить рабочее давление, режим эксплуатации и фильтры |
| Течь масла по валу | Износ манжеты / уплотнения | Проверить и заменить сальниковое уплотнение |
| Пульсация подачи | Воздух в системе или забитый фильтр | Очистить всасывающий фильтр, удалить воздух из магистрали |
Рекомендации при замене старого насоса
Если Г11-24 приобретается на замену вышедшему из строя агрегату, проверьте:
полную маркировку на шильдике;
габаритные и установочные размеры (180 × 180 × 150 мм);
резьбу патрубков (всасывание К1 1/4″, нагнетание К3/4″);
исполнение и направление вращения вала.
Примечание: Если прежний насос вышел из строя из-за загрязнения масла или подсоса воздуха, обязательно промойте гидросистему, замените фильтры и устраните подсос перед монтажом нового насоса.
Транспортировка и хранение
При транспортировке насос защищается от механических ударов, осадков и грязи. Присоединительные отверстия (К1 1/4″ и К3/4″) должны быть закрыты защитными заглушками.
Хранить изделия следует в сухом закрытом помещении. Обработанные металлические поверхности при длительном хранении подлежат консервации антикоррозийными составами.
Поставка и контроль качества
ПП «ТЕХНО-МАРКЕТ» осуществляет полный цикл производства и отгрузки шестеренных насосов серии Г11.
На предприятии выполняется входной контроль сырья, проверка точности механической обработки валов и шестерён, контроль допусков при сборке и обязательная проверка герметичности готового насоса перед отправкой заказчику.
Возможна оптовая и розничная поставка оборудования по Украине и на экспорт.
Насос БГ11-24, Г11-24 — купить шестерённый масляный насос в Украине
Насос БГ11-24 (Г11-24) — промышленный шестерённый масляный насос, предназначенный для подачи минерального масла в гидравлических системах, системах смазки и промышленном оборудовании.
ПП «ТЕХНО-МАРКЕТ» предлагает насосы Г11-24, Г11-24А, БГ11-24, БГ11-24А и насосные агрегаты с электродвигателем. Подбор по техническим характеристикам, согласование комплектации, поставка по Украине и на экспорт.

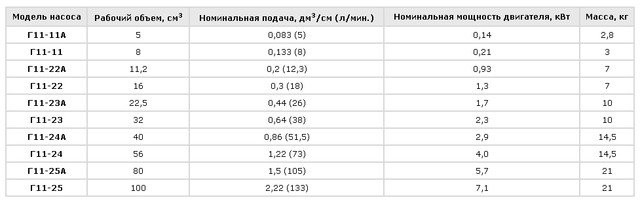

Технические характеристики насосов Г11-24 и БГ11-24
Основные технические параметры шестерённых масляных насосов серии Г11-24 / БГ11-24:
Номинальная подача — 73 л/мин.
Рабочий объём — 56 см³.
Номинальное давление — 2,5 МПа (25 кгс/см²).
Номинальная частота вращения — 1450 об/мин.

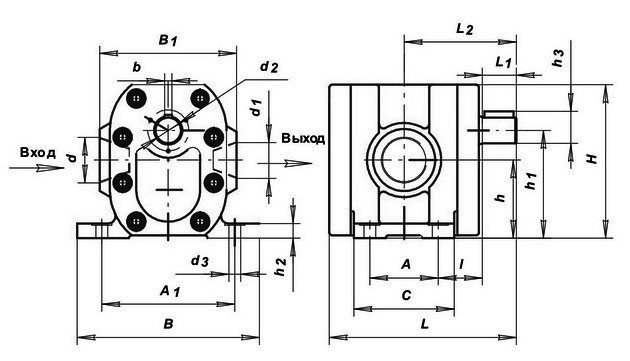

Габаритные и присоединительные размеры насоса Г11-24
Основные размеры насосов Г11-24 и Г11-24А согласно чертежу.
Размеры приведены для исполнения Г11-24/Г11-24А. При заказе необходимо уточнять конкретную модификацию насоса.
Насосный агрегат БГ11-24 с электродвигателем
Насосный агрегат БГ11-24 состоит из шестерённого насоса, электродвигателя, соединительной муфты и монтажного основания.
Характеристики агрегата БГ11-24:
Номинальная подача — 73 л/мин.
Рабочий объём — 56 см³.
Номинальное давление — 2,5 МПа.
Мощность электродвигателя — 4 кВт.
Номинальная частота вращения — 1450 об/мин.
Габаритные размеры по чертежу — 585 × 255 × 300 мм.
Насосный агрегат БГ11-24 в сборе с электродвигателем: общий вид, монтажные и присоединительные размеры.
Применение масляных насосов БГ11-24
Шестерённые насосы Г11-24 и БГ11-24 применяются в системах циркуляционной смазки станков, редукторов, промышленного оборудования и гидравлических установок при соответствии параметров рабочей жидкости и давления требованиям оборудования.
Насос обеспечивает всасывание масла, его перемещение между зубьями шестерён и подачу в нагнетательную магистраль.
Купить насос БГ11-24 в Украине — цена и поставка
ПП «ТЕХНО-МАРКЕТ» предлагает к поставке:
Насос Г11-24.
Насос Г11-24А.
Насос БГ11-24.
Насос БГ11-24А.
Насосный агрегат БГ11-24 с электродвигателем.
Насосные агрегаты других исполнений по согласованию.
Для заказа укажите маркировку, необходимую подачу, рабочее давление, количество и требуемую комплектацию.
Насос БГ11-24 купить — цена, наличие, сроки изготовления и поставки уточняются при запросе.
ТЕХНО-МАРКЕТ — контроль качества на каждом этапе производства. Поставка по Украине и на экспорт.
