Описание
[vc_row][vc_column][vc_column_text]Данные насосы часто берут на замену насосов П6-ППВ .
Различия небольшие будут в размере фланца .У насоса НАП-30 стоит фланец Ду-80мм,а у П6-ППВ на 100мм.
Возможные варианты поставки :
- Насос НАП-30

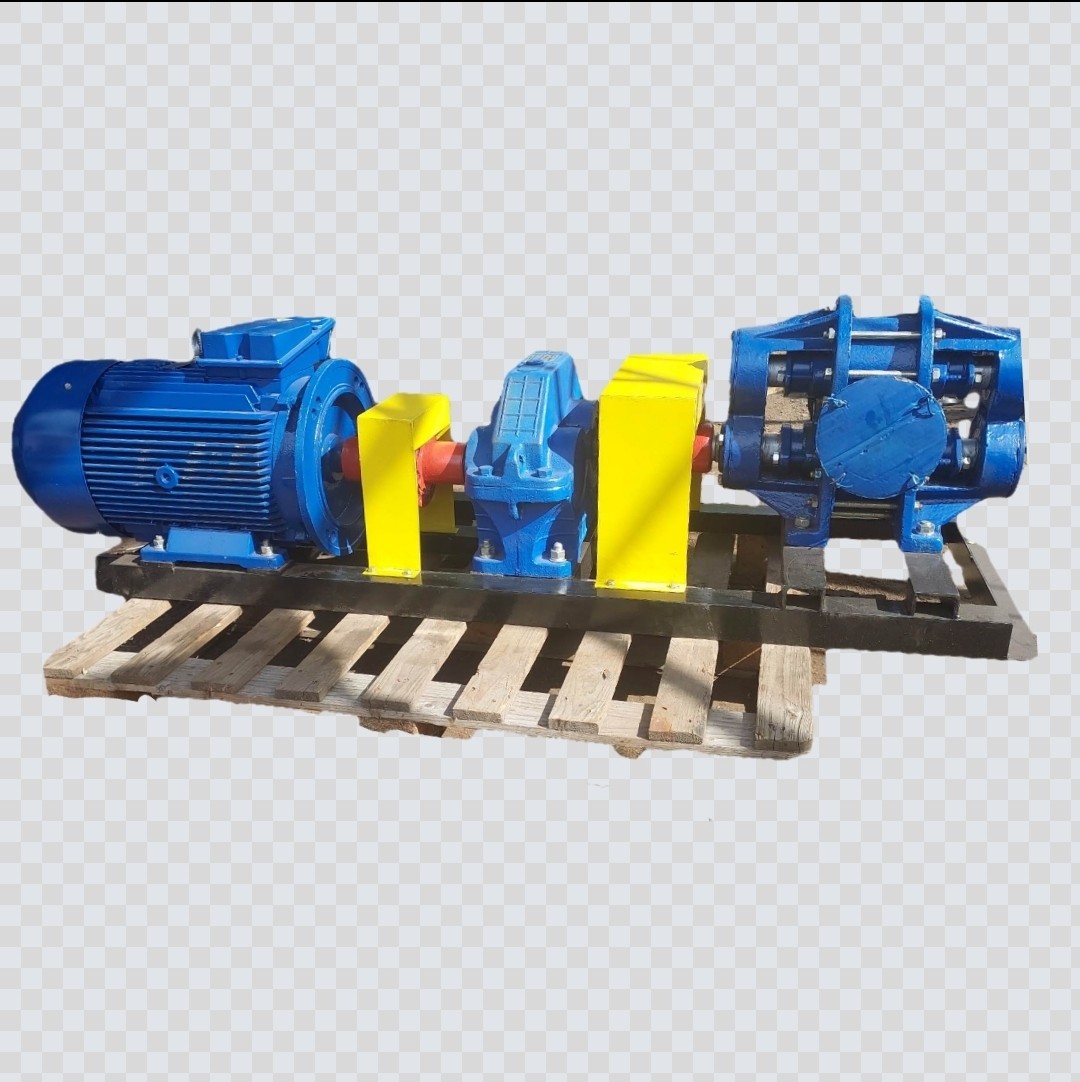

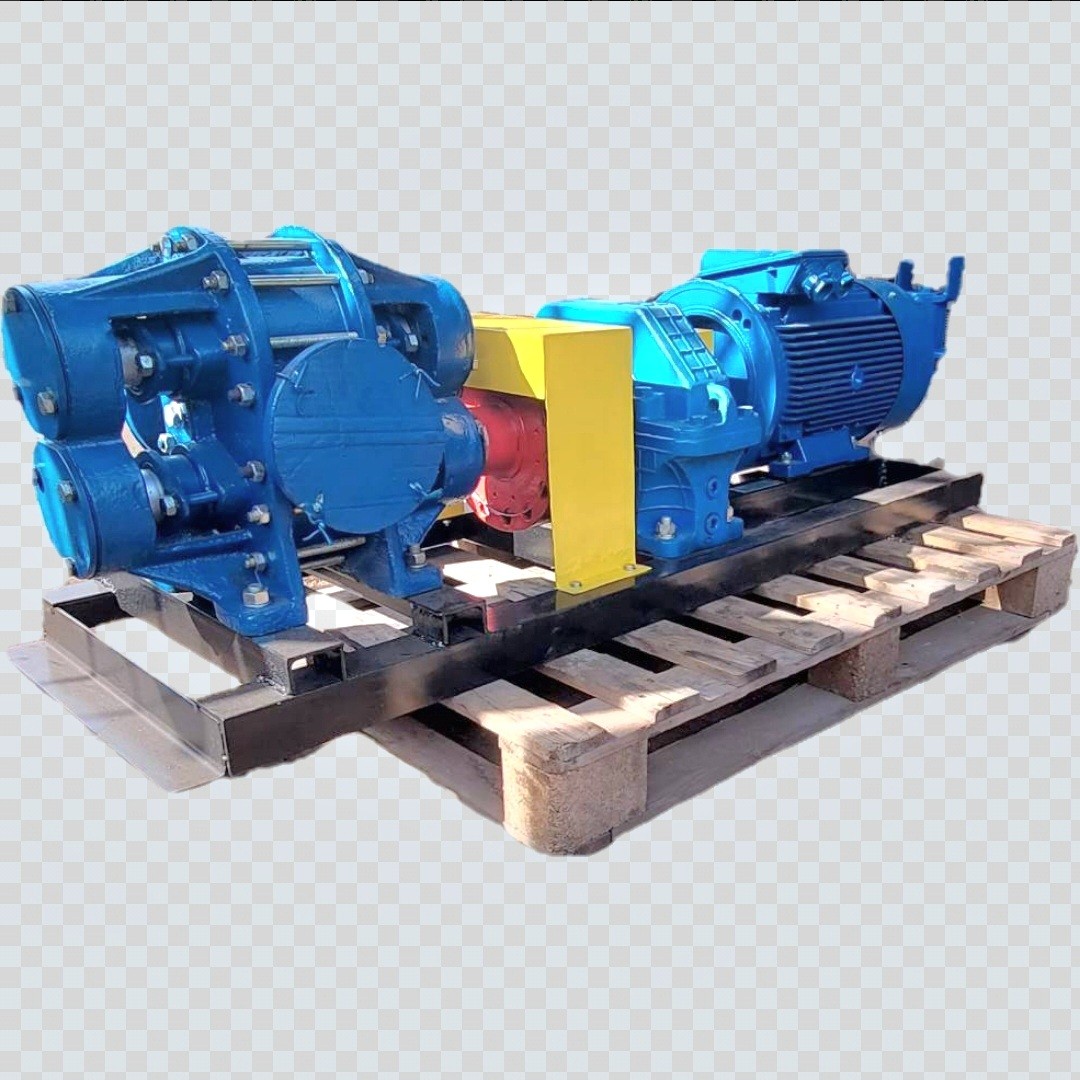

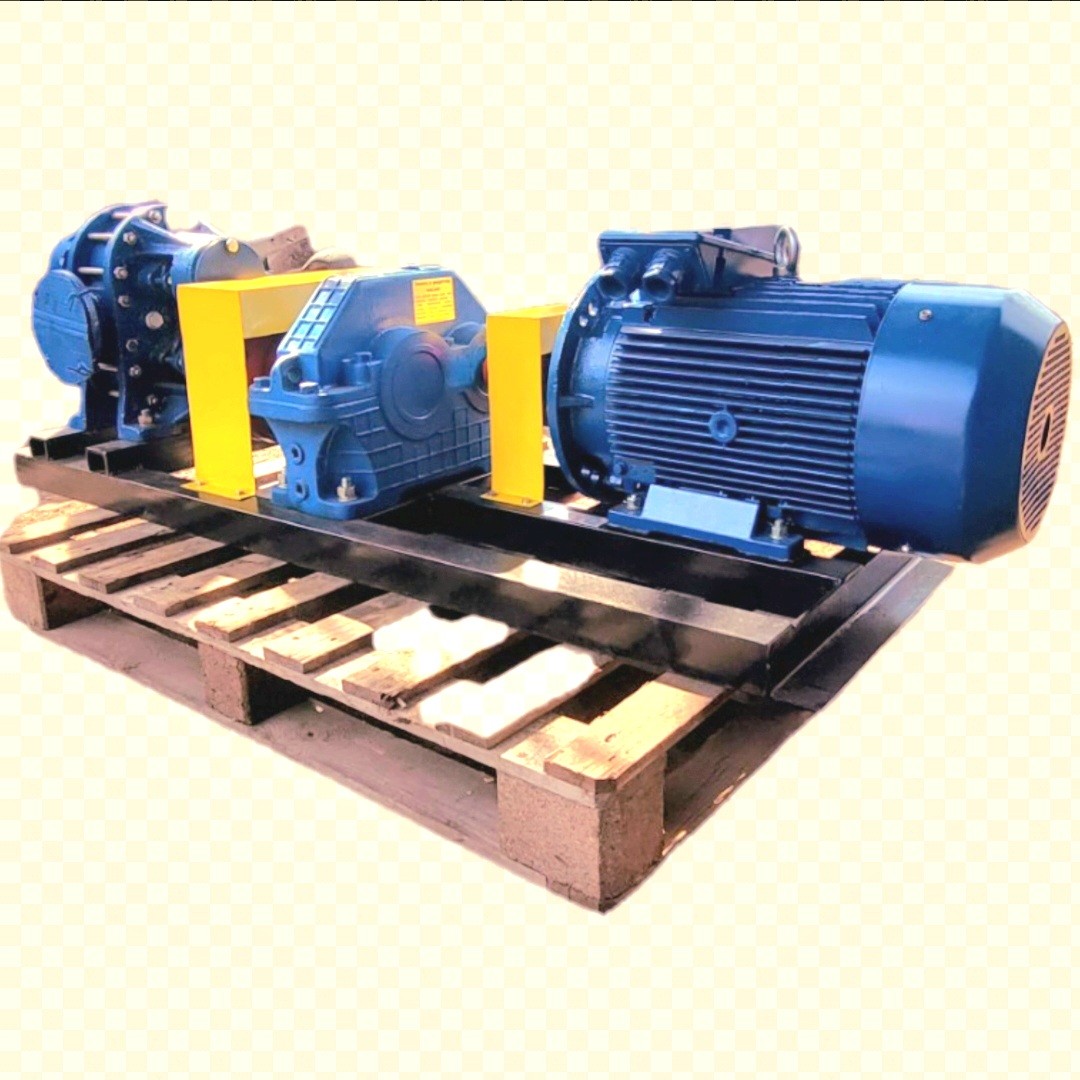

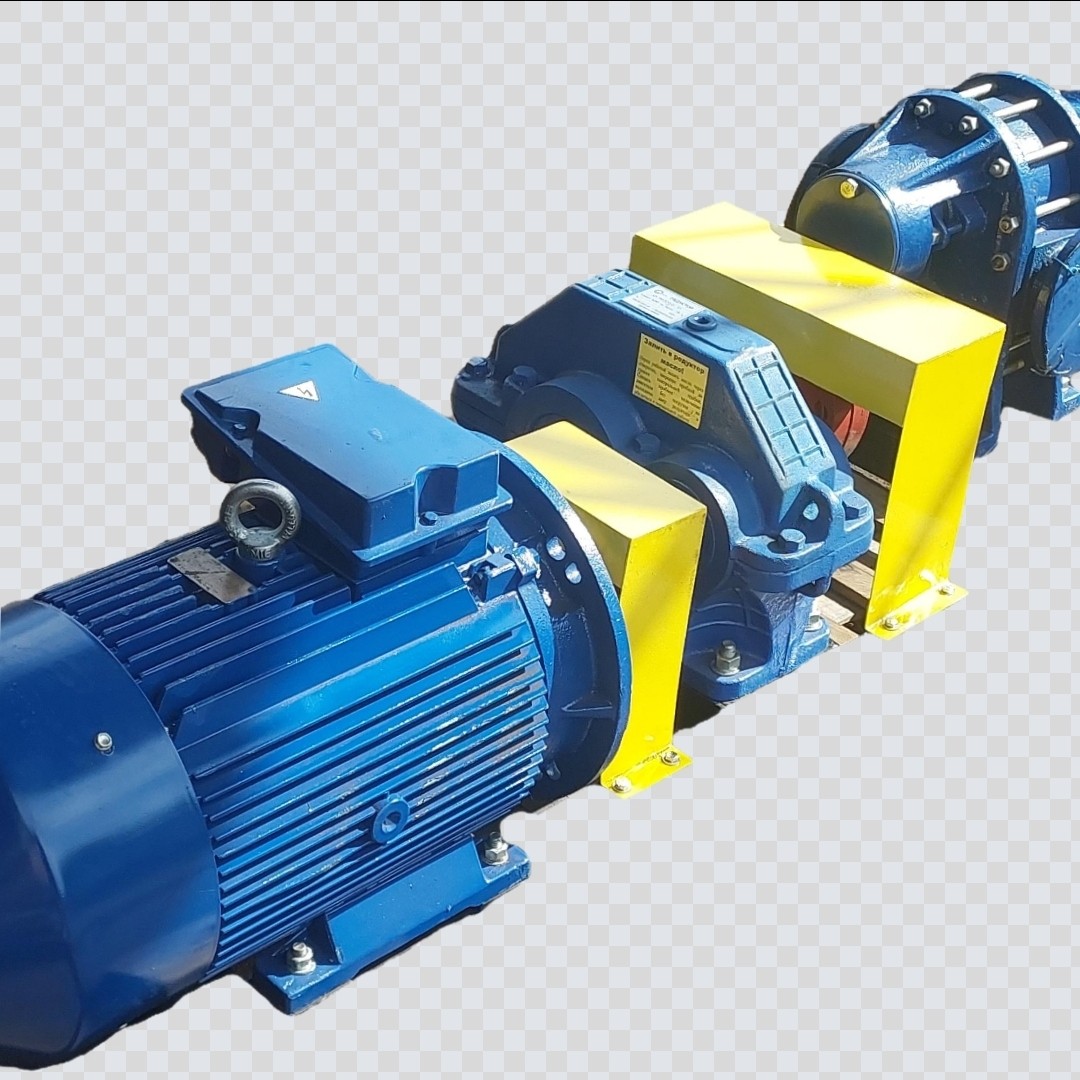

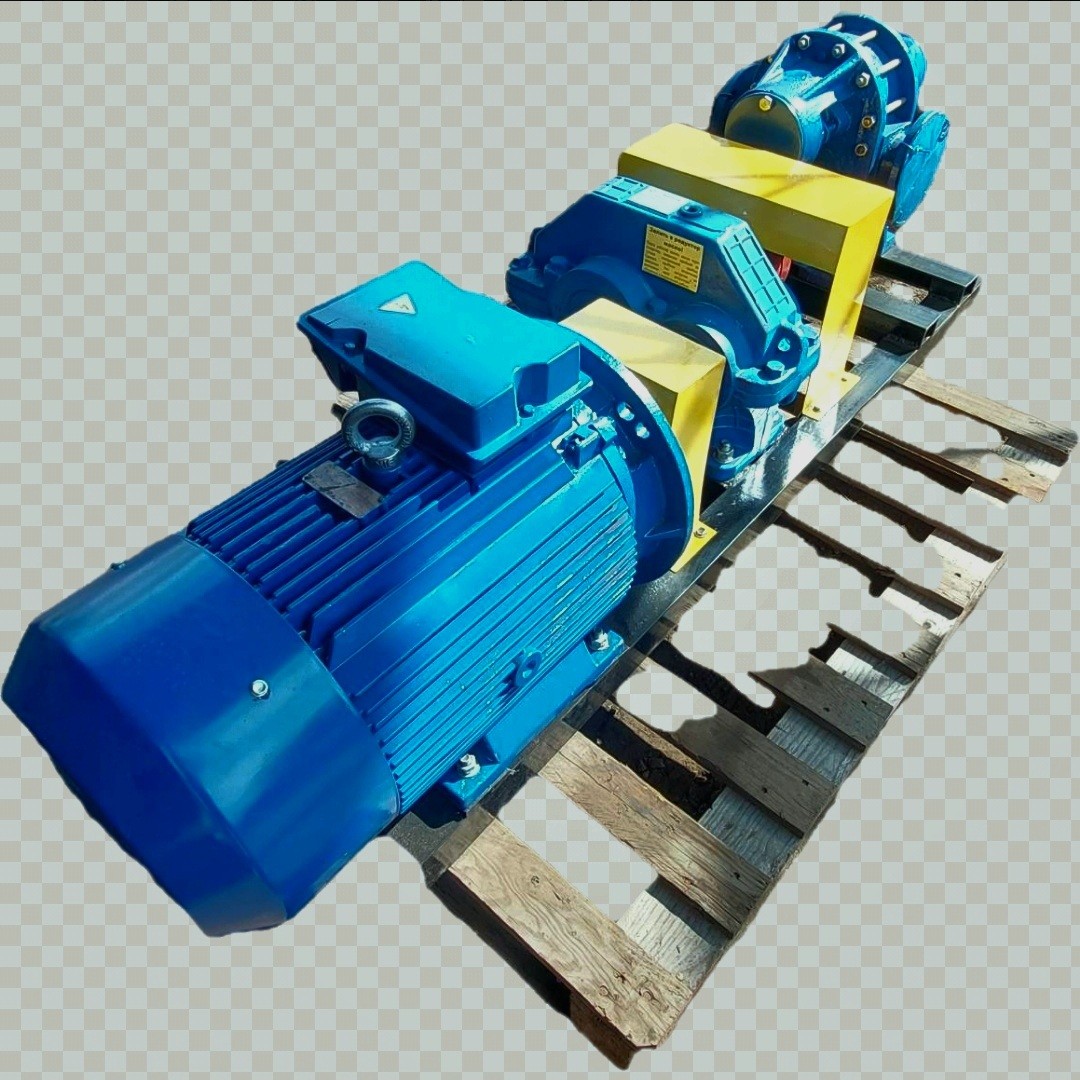

- Агрегат насосный НАП-30 с редуктором1ЦУ-160 и двигателем 15 кВт
[/vc_column_text][vc_column_text]
Устройство и работа
Насос шестеренный НАП-30 состоит из корпуса с всасывающим и нагнетательным патрубками, одной пары рабочих шестерен и двух чугунных крышек с запрессованными в них подшипниками .
Корпус, зажатый между двумя крышками, посредством шпилек, является камерой насоса. Рабочие шестерни, насаженные на параллельные валы приводятся во вращение от электродвигателя через одноступенчатый редуктор. Валы насоса вращаются в подшипниках В месте выхода ведущего вала из корпуса насоса имеется сальник с мягкой набивкой, поджимаемый буксой.
Принцип работы насоса для патоки прост и заключается в том, что при вращении жидкость, заполняющая впадины шестерен, перемещается вдоль внутренней стенки корпуса насоса до момента, пока не произойдет сцепление зубьев. Вследствие этого начинается выталкивание жидкости под давлением в напорный патрубок.
Техническое обслуживание
Во время эксплуатации насоса рекомендуется соблюдать следующие условия:
— по мере ослабления набивки сальниковую грундбуксу подтягивают, при потере плотности сальниковую набивку периодически меняют;
— насос должен работать с подпором всасывания, перед пуском корпус и всасывающую магистраль необходимо заполнить перекачиваемой жидкстью;
— допускается реверсивная работа насоса;
— при осмотре рабочих органов насос разбирают, не снимая его с плиты, для чего отворачивают 14 гаек, фиксирующих крышку насоса относительно корпуса, и 2 болта, крепящих его к плите, снимают крышку насоса и осматривают его рабочие органы;
— по мере накопления в сборнике просачивающейся через сальниковое уплотнение патоки ее необходимо переодически отсасывать, открыва я специальный вентиль на трубопроводе и прикрывая при этом вентиль на основной всасывающей магистрали;[/vc_column_text][/vc_column][/vc_row][vc_row full_width=»stretch_row_content» full_height=»yes» content_placement=»middle»][vc_column][vc_column_text]
Технические характеристики насоса НАП-30
(насос агресивно пищевой)
[/vc_column_text][/vc_column][vc_column][vc_column_text]
Производительность по патоке, м3/ч 30
Давление , мПа (атм.) 0,5 (5)
Частота вращения рабочих шестерен,
С-1 (об/мин.) 7,8(465)
КПД (%) 54
Динамическая вязкость перекачиваемой патоки,
Па/с 0,14 — 12
Редуктор целиндрический
одноступенчатые 3,15
Мощность ,кВт 15
Габаритные размеры:
длинна 1625
ширина 560
высота 555
Масса,кг,не более 450
