Описание

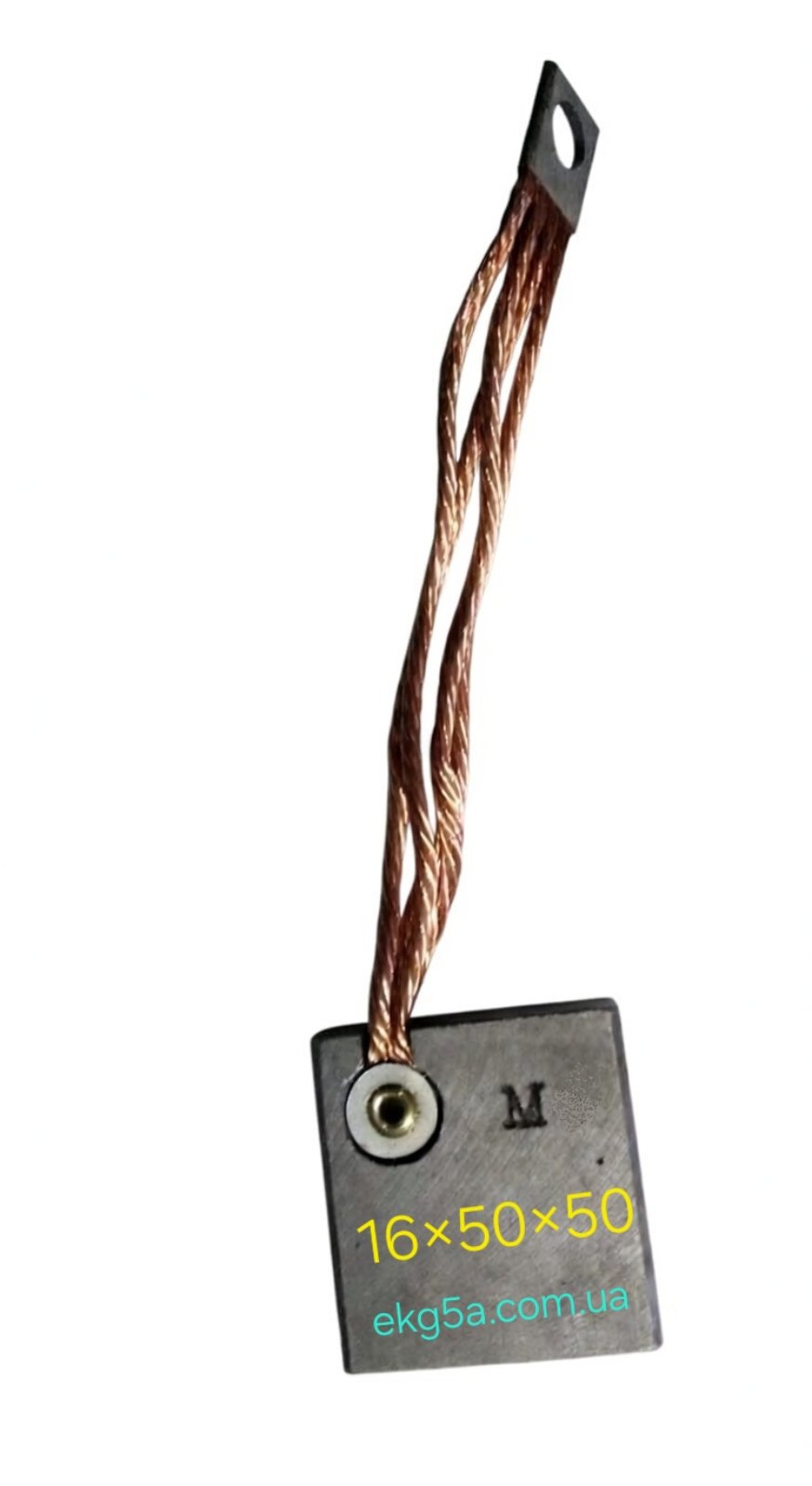

Щетка меднографитовая крановая М1А / МГ 16×50×50
Технические характеристики, применение, установка
Описание
Меднографитовая щетка М1А / МГ 16×50×50 — это высококачественный токосъемный элемент, предназначенный для крановых и промышленных электродвигателей марки MT. Щетка обеспечивает стабильный контакт коллектора, минимальное искрение и длительный срок службы оборудования.
Материал изготовления — высокоплотный меднографит, который сочетает отличную электропроводность и механическую прочность, что критично для тяжелонагруженных крановых приводов.
Применение
Щетки М1А / МГ подходят для эксплуатации в условиях повышенных нагрузок, высокой влажности и запыленности. Они используются в:
крановых электродвигателях марки MT всех габаритов;
электродвигателях серий МТКФ, ДМТ, МТН, МТФ, МТКН, АМТ;
промышленном оборудовании с меднографитовыми щетками;
генераторах и электроприводах с токосъемом через щетки.
Установка и эксплуатация
Перед монтажом:
Убедитесь, что щеткодержатель и коллектор очищены от пыли и загрязнений.
Проверьте размеры — щетка должна точно соответствовать держателю 16×50.
Обеспечьте надежное прилегание (притирку) щетки к коллектору.
Важно: При замене нескольких щеток рекомендуется менять их одновременно, чтобы избежать перекоса токосъема.
Транспортировка и хранение
Хранить в сухом помещении при температуре от +5°C до +25°C.
Избегать механических ударов и падений.
Не допускать воздействия влаги и химических реагентов.
При транспортировке закреплять щетки для исключения повреждений.
Преимущества
Долговечная эксплуатация в крановых установках.
Стабильная работа при переменных нагрузках.
Минимальный износ коллектора и щеткодержателя.
Высокая электропроводность и низкое сопротивление.
Надежная работа при повышенной температуре и влажности.
Регламент обслуживания щеточного узла
Для обеспечения безаварийной работы крановых электродвигателей серий MT и предотвращения преждевременного износа коллектора необходимо соблюдать следующие правила обслуживания:
Контроль износа: Регулярно проверять высоту щетки и плотность ее прилегания к зеркалу коллектора. При достижении предельного износа (согласно паспорту двигателя) щетку необходимо заменить.
Гигиена узла: Своевременная очистка коллектора от нагара, угольной и медной пыли. Это критически важно для снижения искрения и исключения возможности кругового огня.
Ревизия щеткодержателей: Контролировать состояние обойм щеткодержателей. При обнаружении люфта, механических повреждений или оплавлений узел подлежит замене.
Проверка давления: Контролировать состояние контактных пружин. Они должны обеспечивать расчетное равномерное давление щетки на коллектор во избежание механического биения или перегрева контакта.
Плановый осмотр: Проводить периодический комплексный осмотр электродвигателя и узла токосъема согласно общему регламенту эксплуатации промышленного оборудования.
Техническое описание щеток меднографитовых крановых МГ 16×50×50
Общие сведения
Меднографитовые щетки МГ 16×50×50
— это высококачественные токосъемные элементы, разработанные специально для крановых электрических двигателей марки MT, включая модели:
МТКФ, ДМТ, МТН, МТФ, МТКН, АМТ;
FT DMT, MTH, MTF, MTKH, AMT, 4MTM.
Эти щетки обеспечивают надежный контакт коллектора с минимальным искрением, долгий срок службы и стабильную работу при нагрузках кранового оборудования.
Технические характеристики
Преимущества
Повышенная электропроводность.
Устойчивость к искрению.
Минимальный износ коллектора и щеткодержателя.
Долговечная эксплуатация в крановых установках.
Стабильная работа при переменных нагрузках и повышенных температурах.
Применение
Крановые электродвигатели марки MT всех габаритов.
Электродвигатели серий МТКФ, ДМТ, МТН, МТФ, МТКН, АМТ.
Промышленное оборудование с меднографитовыми щетками.
Генераторы, электроприводы кранового оборудования.
Эксплуатация и уход
Перед установкой:
очистить коллектор от загрязнений;
проверить щеткодержатель на отсутствие деформаций и загрязнений.
Во время эксплуатации:
контролировать износ щетки (своевременная замена предотвращает повреждение коллектора);
избегать перегрузок сверх номинальных токов;
рекомендуется периодически проверять контакт и плотность прилегания к коллектору.
Продам по цене от производителя меднографитовые щетки МГ 16х50х50
Основной материал графитовых щеток – это графит, а смежные материалы – это смесь сажи и связующие вещества. Они производят несколькими этапами, последним из которых является обжиг.
Щетки электрографитовые – изготавливаются по такому же технологическому процессу как и при производстве графитовых, только в последнем процессе электрографитированные обрабатываются в термопечах при температуре 2200-2700°С, это делается для того чтобы насытить их углеродом.
Где используются меднографитовые щетки
Электрографитные щётки используются, там где коммутация двигателей средней степени сложности. Такие электрощетки обладают высокой механической прочностью, поэтому степень износа коллектора минимальная.
Графитовые и электрографитированные щётки в настоящее время так прочно себя смогли зарекомендовать в работе, что большинство производителей и специалистов по проектированию применяют их даже там, где в этом нет особой технической надобности.
Щетки графитовые угольные или ещё их называют угольно графитовые, изготавливаются так же как, графитовые, для их производства используется простое прессование. Разница только в материалах графита, которые используются при изготовлении. Это такие марки материалов как: Г21 или Г22.
Щётки металлографитные, больше известные как медно графитовые, применяются в низковольтных генераторах, где коммутация средняя или имеет высокую степень сложности. Их основой, в зависимости от марки, является медь, олово, графит и прочие связующие в самых разных соотношениях. Они пропитываются металлами, для того чтобы повысить их плотность.
После этого металлографитовая щетка становится прочной и непроницаемой даже при самом высоком давлении. улучшаются также свойства трения. Основные марки металлографита – это АГ материал, который пропитывается свинцом, оловом или баббитом. В их названии отображена их марка. Основные марки таких изделий, которые чаще всего применяются – это мг 4, Г-3, МГ, МГСО, ЭГ-4, ЭГ-71, ЭГ-14, ЭГ-74.
В их конструкции проводник, наконечник и накладка могут, как присутствовать, так и отсутствовать. Сечение, размер длины и тип крепления проводника подбирают в зависимости от особенностей строения щёточного устройства и силы напряжения, которое протекает через неё.
Электрощетки МГ ЭГ, ЭГ-4, ЭГ-14, ЭГ-74 и другие являются специальными электропроводящими деталями токосъемного устройства, используются для подвода и отвода электричества на коллекторы и контактные кольца вращающихся машин.
Имеется специальный вид графитовых щёток: двойная мг или разрезная. Такие виды разрабатывали специально для того чтобы улучшить их контакт по отношению к коллектору, когда достаточно усилена вибрация.
Электрографитные щетки достаточно твёрдые. Они могут работать в местах, где затруднена коммутация и достаточно высокие температуры, так как состоят из специального абразивного порошка, который придаёт им чистящие свойства.
Доставка на склад покупателя.
Цена: Оптовые и розничные цены уточняйте
