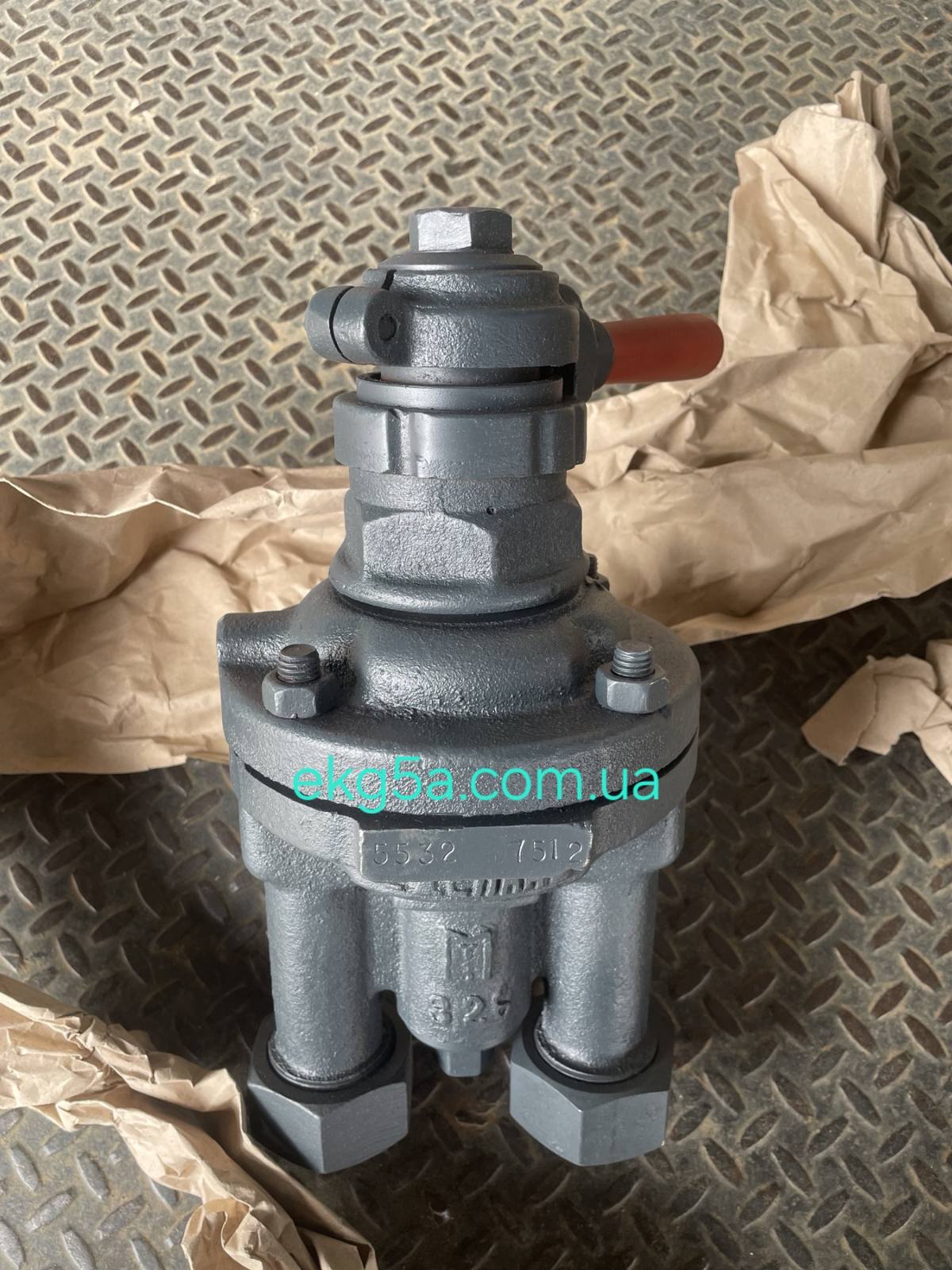

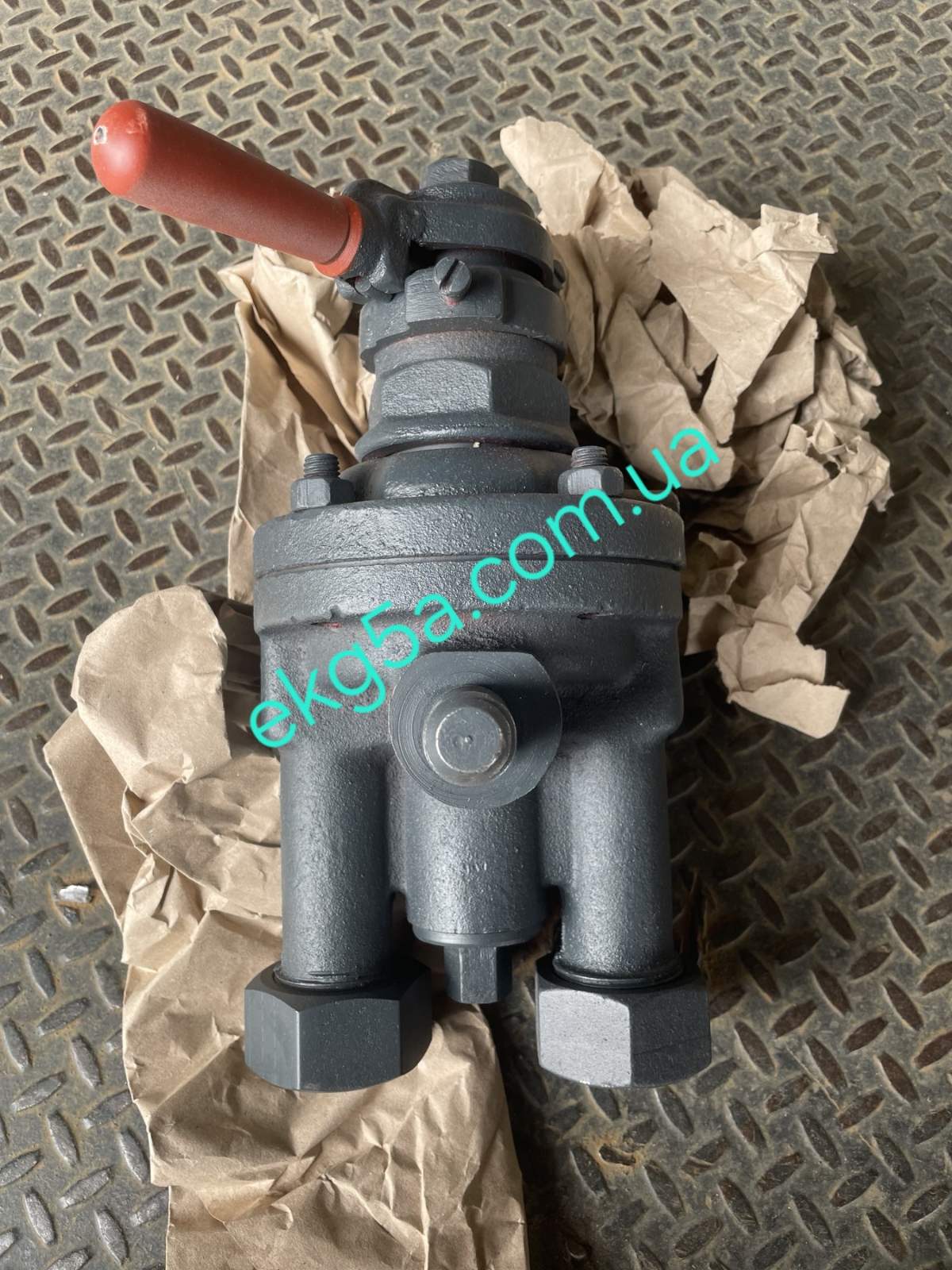

Кран машиниста 326-1 — пневматический кран управления тормозами локомотива

Купить | Установка | Применение | Поставка от ПП «ТЕХНО-МАРКЕТ»

Что такое кран машиниста 326-1

Кран машиниста 326-1 — это основной управляющий элемент пневматической тормозной системы железнодорожного подвижного состава. Он предназначен для регулирования давления в тормозной магистрали, управления режимами торможения и обеспечения безопасной эксплуатации локомотива.

Где применяется кран 326-1

Кран машиниста используется в:

• магистральных и маневровых тепловозах;

• промышленном железнодорожном транспорте;

• карьерной технике и тяговых агрегатах;

• локомотивах предприятий;

• железнодорожной технике узкой и широкой колеи.

📌 Применяется в системах пневматического торможения, где требуется точное и надежное управление.

Назначение и функции

Кран машиниста 326-1 выполняет:

• подачу воздуха в тормозную магистраль;

• регулирование давления;

• служебное торможение;

• экстренное торможение;

• отпуск тормозов;

• поддержание заданного давления.

✔ Обеспечивает безопасность движения и контроль тормозной системы.

Сводная таблица кранов машиниста

Ниже представлена сравнительная характеристика положений ручки управления для различных моделей кранов машиниста на основе предоставленной таблицы.

Таблица 2. Сравнительная характеристика кранов машиниста

Элементы характеристики крана	Краны № 334, № 334Э	Краны № 222, 222М, 394-2, 328, 395, 395-3, 395-4, 395-5	Кран № 326
Положения ручки крана	• I: Зарядка и отпуск   • II: Поездное   • III: Перекрыша   • IV: Служебное торможение   • V: Экстренное торможение	• I: Зарядка и отпуск   • II: Поездное   • III: Перекрыша без питания магистрали   • IV: Перекрыша с питанием магистрали   • V: Служебное торможение   • VA: Служебное торможение с медленной разрядкой или ЭПТ без разрядки   • VI: Экстренное торможение (в т.ч. с выключением тяги и подачей песка)	• Зарядка и отпуск (I)   • Служебное торможение и отпуск (семь позиций)

Дополнительные функциональные особенности (согласно таблице):

• Для кранов № 328, 395 (и модификаций): реализованы специальные режимы для управления электропневматическим тормозом (ЭПТ).

• Для модификаций № 395-3, 395-4: в положении VI (экстренное торможение) предусмотрены дополнительные функции безопасности — автоматическая подача песка под колеса и отключение тяговых двигателей локомотива.

• Кран № 326: отличается многопозиционным управлением (7 позиций) для плавного регулирования процессов торможения и отпуска.

Сравнительная таблица технических характеристик кранов машиниста

Временные показатели работы (для резервуара 55 л)

1. Время зарядки до заданного давления, с:

• При I положении (до 5,0 кгс/см²):

  • № 334 и № 334Э: 3,4

  • № 222, 394, 328, 395: 1,5

  • № 326: не более 3

• При II положении (до 4,8 кгс/см²):

  • № 334 и № 334Э: 16,2

  • № 222, 394, 328, 395: 3,0

2. Время разрядки, с:

• При ПСТ (полном служебном торможении) с 5 до 4 кгс/см²:

  • № 334: 4; № 334Э: 7

  • № 222, 394, 328, 395: 4–6

  • № 326: не более 2

• При ЭТ (экстренном торможении) с 5 до 1,0 кгс/см²:

  • № 334 и № 334Э: 1,5

  • № 222, 394, 328, 395: 2–3

Анализ ключевых отличий

• Кран № 326: Самый легкий в линейке (11,8 кг). Его отличительной особенностью является отсутствие уравнительного резервуара и вспомогательных устройств (редуктора/стабилизатора). При этом он обеспечивает самую быструю разрядку при служебном торможении.

• Серии № 394 и № 395: Обладают наибольшим объемом уравнительного резервуара (20 л) и самым большим диаметром поршня (100 мм). Они оснащены стабилизатором для автоматического перехода с повышенного зарядного давления на нормальное зарядное.

• Серия № 334: Характеризуется более высокой чувствительностью в поездном положении (0,1 кгс/см²) по сравнению с более современными моделями (0,15 кгс/см²).

Перспективные разработки

В настоящее время проходит испытания кран машиниста № 035:

• Конструкция: использована промежуточная часть клапанного типа с резиновым уплотнением.

• Унификация: корпус, редуктор и стабилизатор заимствованы от моделей № 394 и № 395.

• Управление: положения рукоятки идентичны крану № 394.

Анализ зависимостей

• Влияние диаметра отверстия: Увеличение диаметра отверстия с 1,5 мм до 2,2 мм значительно ускоряет процесс разрядки. Например, для резервуара объемом 8,2 л время разрядки до 4 кгс/см² сокращается более чем в два раза — с 4,9 с до 2,4 с.

• Влияние объема резервуара: При неизменном диаметре отверстия увеличение объема уравнительного резервуара ведет к замедлению разрядки. Для отверстия 1,8 мм разница во времени разрядки до 3,5 кгс/см² между резервуарами 8,2 л и 12 л составляет 1,3 секунды (5,5 с против 6,8 с).

• Эксплуатационное значение: Данные параметры критически важны для настройки плавности торможения состава, так как темп разрядки уравнительного резервуара напрямую управляет работой уравнительного поршня и, соответственно, разрядкой всей тормозной магистрали.

Принцип работы

Работа крана основана на изменении давления воздуха:

• поворот рукоятки перемещает золотник;

• перераспределяются воздушные потоки;

• изменяется давление в магистрали.

📌 Каждое положение рукоятки соответствует отдельному режиму работы.

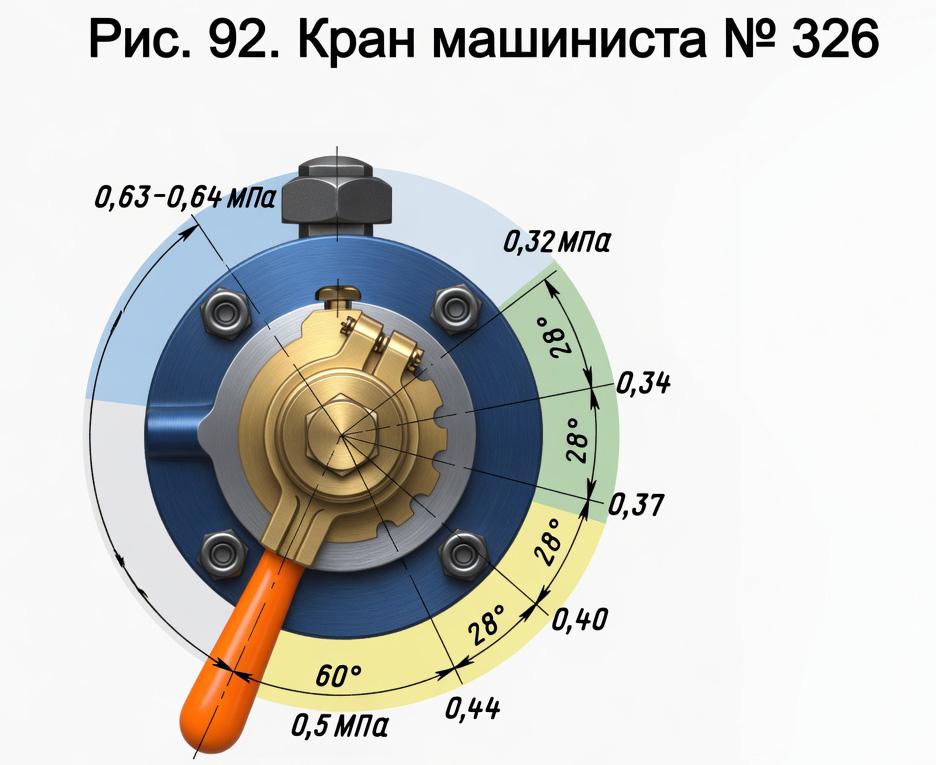

Положения рукоятки

• отпуск;

• поездное положение;

• служебное торможение;

• перекрыша;

• экстренное торможение.

Технические характеристики

• Модель: 326-1

• Тип: пневматический кран

• Рабочее давление: до 0,8 МПа

• Регулирование: 0,3 – 0,64 МПа

• Управление: ручное

• Рабочая среда: сжатый воздух

Конструкция

Кран состоит из:

• корпуса;

• золотникового механизма;

• рукоятки управления;

• уплотнительных элементов;

• каналов подачи воздуха.

✔ Обеспечивает герметичность и точную работу системы.

Установка крана машиниста 326-1

Монтаж выполняется в кабине машиниста:

• установка на пульт управления;

• жесткое крепление;

• подключение к тормозной магистрали;

• герметизация всех соединений;

• подключение контрольных линий.

После установки:

• проверка герметичности;

• пробный запуск;

• проверка режимов работы;

• настройка давления.

⚠️ Монтаж должен выполняться специалистами.

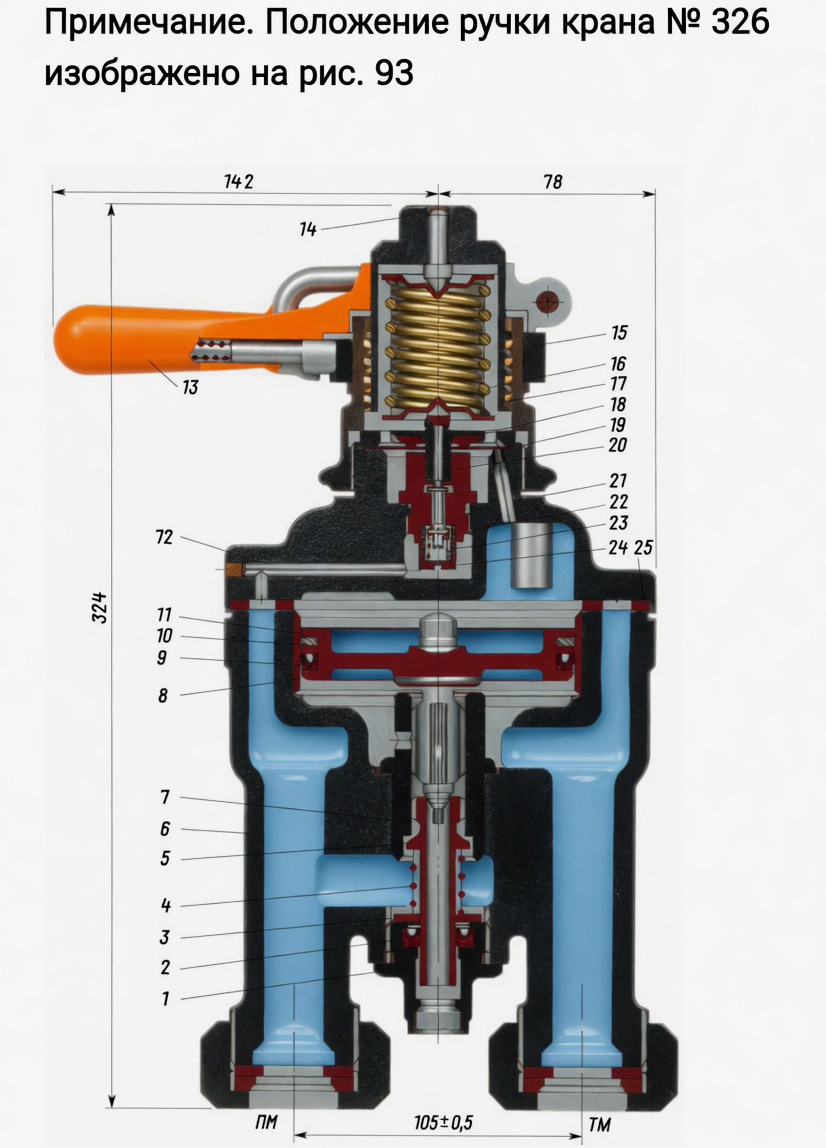

Спецификация основных деталей крана машиниста № 326

Эксплуатация

Для надежной работы необходимо:

• плавно переключать режимы;

• контролировать давление;

• не допускать утечек воздуха;

• соблюдать рабочие параметры;

• регулярно проверять состояние крана.

Техническое обслуживание

Включает:

• проверку герметичности;

• контроль работы золотника;

• очистку внутренних каналов;

• замену уплотнений;

• диагностику давления.

📌 Рекомендуется регулярное обслуживание.

Основные ошибки эксплуатации

❌ Резкое переключение рукоятки

❌ Работа при утечке воздуха

❌ Игнорирование падения давления

❌ Отсутствие обслуживания

❌ Использование при загрязненной системе

➡ Последствия:

• нестабильная работа тормозов;

• потеря давления;

• риск аварийных ситуаций.

Преимущества крана 326-1

✔ точное управление тормозами ✔ высокая надежность ✔ долговечность ✔ простота конструкции ✔ ремонтопригодность

Гарантийные обязательства

Гарантия — 6 месяцев.

Действует при соблюдении:

• правил установки;

• условий эксплуатации;

• регламента обслуживания.

Купить кран машиниста 326-1

ПП «ТЕХНО-МАРКЕТ» предлагает:

• прямые поставки;

• консультацию;

• помощь в подборе;

• быструю доставку.
