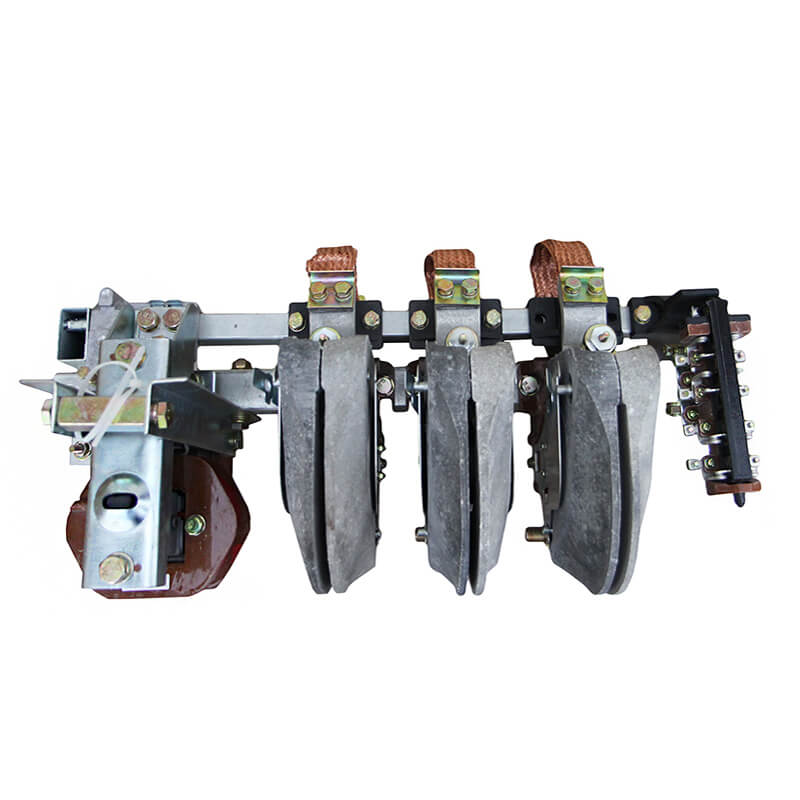

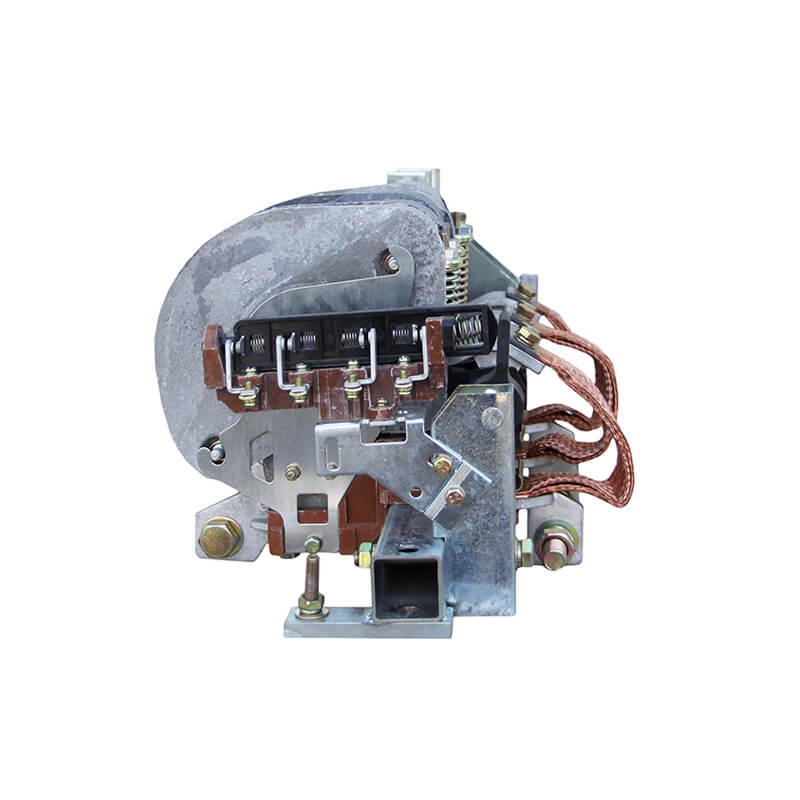

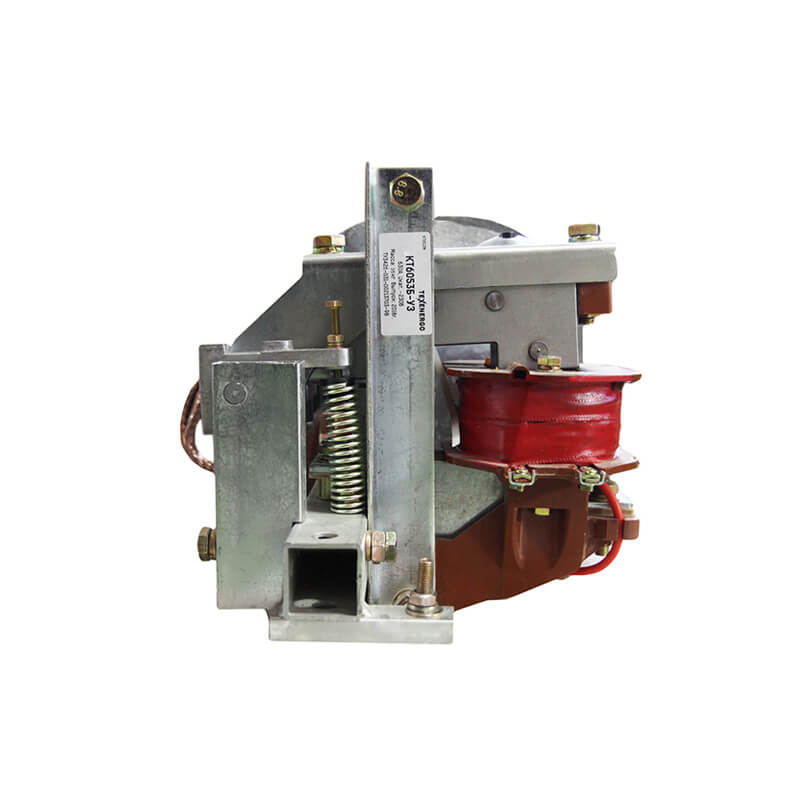

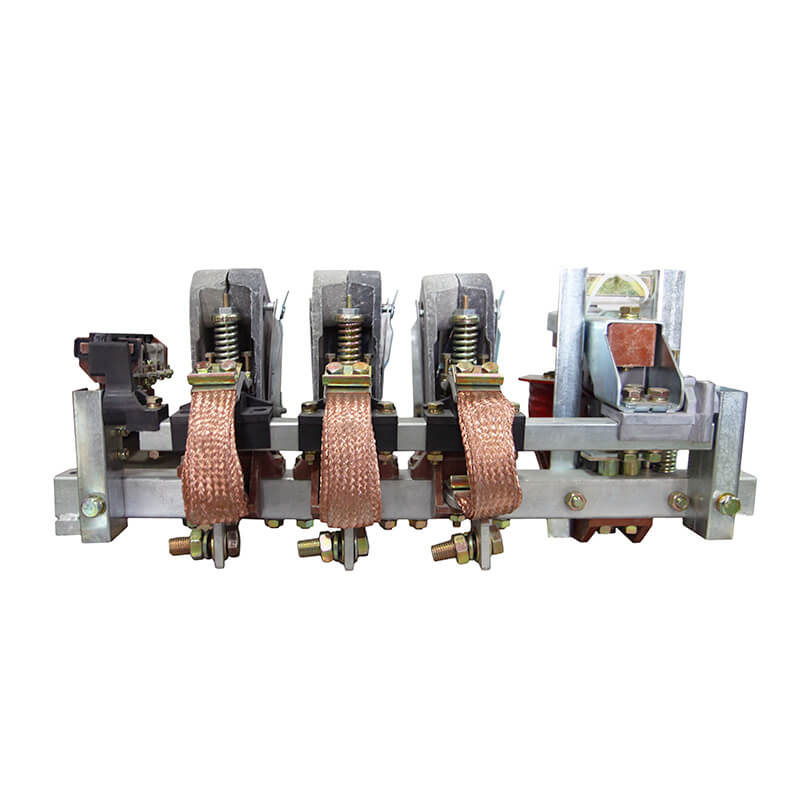

Контакторы КТ-6053

Описание

Контактор электромагнитного типа, открытый, общего применения с естественным воздушным охлаждением КТ 6053Б-У3 предназначен для включения и отключения приемников электрической энергии, для эксплуатации в условиях умеренного климата.

Контакторы электромагнитные переменного тока КТ-6053 рассчитаны для включения и отключения электрических цепей переменного тока напряжением до 380 В в стационарных приводах в дистанционном режиме, а именно: частый пуск короткозамкнутых электродвигателей, а также реверсирование электродвигателей, широко применяются в составе НКУ для включения мощных электрических машин, в аппаратуре АВР и других распределительных устройствах.

Контакторы обеспечивают большое число включений и отключений (циклов) при дистанционном управлении ими. Механическая износостойкость КТ-6053 составляет 10 млн. циклов, а коммутационная износостойкость их равна 200 тысяч циклов.

Контактор трехфазный, имеет три силовых контакта для пропускания тока и коммутации приемников электрической энергии. Предназначен для работы под нагрузкой, т.е. при протекании токов по силовой цепи не превышающих номинальных значений, для контактора КТ6053 Iном=630 А. Возникающая электрическая дуга в месте разрыва силовых контактов эффективно гасится с помощью дугогасительных камер. Управление контактором осуществляется переменным током 380 В, 50 Гц. Блок-контакты собраны по схеме: 2з+2р.

Контактор КТ6053 изготовлен строго в соответствии с ГОСТ. Габаритные размеры, межполюсные расстояния, полностью соответствуют величине контактора. Рама выполнена из толстостенной профильной трубы и отвечает расчетным нагрузкам, возникающим при работе контактора. Данный контактор порадует вас своей надежностью, высоким качеством деталей и материалов, своими техническими характеристиками.

По воздействию климатических факторов внешней среды контакторы изготавливаются для умеренного, тропического и холодного климата категорий размещения 3. Контакторы КТ рассчитаны для работы в продолжительном, прерывисто — продолжительном и повторно — кратковременном режиме с частотой включения до 1200 В в час.

 Расшифровка К Т  60 Х1 Х2 Б Х3 Х4

Х1 — величина номинального тока (1-100А; 2-160А; 3-250А; 4-400А; 5-630А; 6-1000А)
Х2 — количество полюсов
Б — контактор модернизированный
Х3 — материал главных контактов (С-контакты металлокерамические на основе серебра, (-)- контакты медные)
Х4 — напряжение катушки управления

Исполнение:

У — для районов умеренного климата;
ХЛ — холодного климата;
3 — категория размещения.
Присоединение внешних проводников —универсальное.
Степень защиты — IР00.

Цена: Ценy уточняйте

Внимание: характеристики товара, комплект поставки и внешний вид могут быть изменены производителем без предварительного уведомления. Указанная информация не является публичной офертой.

Подготовка к работе, схема регулировки контактной системы контактора КТ 6053

Подготовка к работе и регулировка контактной системы контактора КТ-6053

Перед вводом в эксплуатацию электромагнитного контактора КТ-6053 необходимо выполнить внешний осмотр, проверить механическую часть, электрические соединения и правильность регулировки главных контактов. Соблюдение требований монтажа обеспечивает надёжную коммутацию электрических цепей, уменьшает износ контактных элементов и способствует увеличению срока службы оборудования.

1. Подготовка контактора КТ-6053 перед установкой

Перед монтажом контактора необходимо:

1. Освободить якорь электромагнита от транспортировочного крепления и убедиться в свободном перемещении подвижных элементов.

2. Проверить соответствие номинального напряжения главной цепи и цепи управления параметрам, указанным на заводской табличке и катушке управления.

3. Осмотреть корпус, контактные мостики, дугогасительные камеры, пружины и крепёжные соединения на отсутствие повреждений.

4. Проверить плавность перемещения подвижной системы, отсутствие перекосов, заклинивания и механического трения.

5. Убедиться в надёжности крепления контактных соединений и правильности подключения проводников к выводам катушки.

6. Проверить раствор, провал, начальное и конечное контактное нажатие главных контактов КТ-6053 на соответствие паспортным значениям.

2. Схема регулировки контактной системы КТ-6053

Регулировка контактной системы выполняется для обеспечения равномерного замыкания главных контактов, необходимого контактного давления и правильной работы электромагнитного механизма.

На схеме обозначены:

• I — линия касания главных контактов.

• II и V — точки установки бумажной ленты для контроля контактного нажатия.

• III — узел регулировки контактного нажатия.

• IV — механизм регулировки провала и одновременности замыкания контактов.

• a — раствор контактов в разомкнутом состоянии.

• δ — регулировочный зазор, определяющий провал контактов.

• Рн — начальное контактное нажатие.

• Рк — конечное контактное нажатие.

Проверку контактного нажатия выполняют с применением измерительного инструмента по методике эксплуатационной документации. Регулировка пружин и механизма провала производится только при полностью снятом напряжении.

Важно: величины раствора, провала и контактного нажатия должны соответствовать паспортным требованиям конкретного исполнения КТ-6053. Произвольное изменение регулировок может привести к перегреву, искрению и ускоренному износу контактов.

3. Проверка контактора после монтажа

После завершения установки необходимо проверить правильность подключения силовой цепи и цепи управления по электрической схеме.

Убедиться в надёжности крепления контактора, исправности заземления, отсутствии посторонних предметов и свободном ходе подвижной системы.

После проверки монтажа и выполнения необходимых мер электробезопасности провести 2–3 дистанционных включения и отключения контактора КТ-6053 без нагрузки, контролируя чёткость срабатывания, отсутствие заеданий и одновременность замыкания главных контактов.

При обнаружении повышенного шума, вибрации, неполного притяжения якоря или неравномерного замыкания контактов эксплуатацию необходимо прекратить до устранения неисправностей.

4. Поставка контакторов КТ-6053 — ПП «ТЕХНО-МАРКЕТ»

ПП «ТЕХНО-МАРКЕТ» предлагает контакторы КТ-6053 для промышленного электрооборудования, крановых механизмов и электрических приводов.

Контроль качества на каждом этапе производства. Гарантийные обязательства — 12 месяцев. Поставка по Украине и на экспорт.
