Контактор КТК 1-20

Технические характеристики

Тип контактора Количество главных контактов Номинальное

напряжение, В

Номинальный ток, А Допустимое числоциклов

«ВО» в час

Механическая

износостойкость

млн.циклов «ВО»,

не менее

Постоянная

времени

главной

цепи, мс

Коэф

мощности

глав. цепи

Потребляемая

мощность Вт,

не более

замыкающих «з» размыкающих «р»
КТК-1-20 УХЛ2 2 -220до 440 6380,25

10,5

1200 16 7,5– –0,35 30



Категория:

Описание

Want create site? Find Free WordPress Themes and plugins.

Контакторы КТК-1-20 предназначены для коммутации цепей постоянного тока кранового и тягового электрооборудования, напряжением до 220В и переменного тока кранового оборудования напряжением до 440В с частотой 50 и 60Гц с питанием включающих катушек постоянным током напряжением до 440В.
Контакторы предназначены для поставок в районы с умеренным и холодным климатом (климатическое исполнение УХЛ) с категорией размещения 2 по ГОСТ 15150-69.

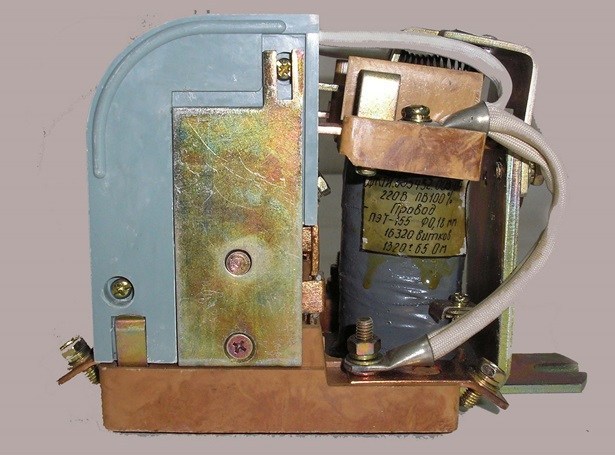

Контактор КТК 1-20 (применяется также маркировка КТП-121).

Структура условного обозначения контактора КТК-1-ХХ:

  • КТК – контактор тяговый крановый;
  • 1 – индекс, указывающий на габаритный размер, согласно приведенного ниже чертежа;
  • ХХ – число фаз (где “20” – двухфазный).

Является контактором постоянного тока. Управляющая катушка может быть изготовлена на любое напряжение 24В-220В. Комплектуется блок-контактом, содержащим 2з+2р дополнительных контакта. Материал контактных пар (подвижный+неподвижный) серебросодержащий, что значительно увеличивает срок службы контактора. Изготавливаются на изолированном основании.

Технические характеристики контакторов КТК по моделям:

Наименование
Номинальный
ток, А
Род
тока
Номинальное
напряжение, В
Число главных
контактов
Вид
крепления
КТК 1-20 25А
25
DC
до 440В
2
под болты
КТК 1-20 40А
40
DC
до 440В
2
под болты
КТК 1-20 50А
50
DC
до 440В
2
под болты
КТК 1-20 63А
63
DC
до 440В
2
под болты
КТК 1-20 80А
80
DC
до 440В
2
под болты

Технические характеристики

Тип контактора Количество главных контактов Номинальноенапряжение, В Номинальный ток, А Допустимое числоциклов «ВО» в час Механическаяизносостойкость

млн.циклов «ВО»,

не менее

Постоянная времениглавной цепи, мс Коэф мощностиглав. цепи Потребляемаямощность Вт,

не более

замыкающих «з» размыкающих «р»
КТК-1-20 УХЛ2 2 -220до 440 6380,25

10,5

1200 16 7,5– –0,35 30

Примечание: допуск на коэффициент мощности ±0,05, допуск на постоянную времени  +15%.

По согласованию между предприятием-изготовителем и потребителем двухплюсные контакторы КТК-1-20 изготавливаются по специальному заказу с разными токами на полюсах.

Номинальное напряжение и коммутирующий ток во вспомогательных контактах

Род тока Включение Отключение
номинальный ток, А напряжение, В коэффициент мощности постоянная времени, С номинальный ток, А напряжение, В коэффициент мощности постоянная времени, С
Постоянный ДС-11 2,51,0 110220 —- 0,050,05 2,51,0 110220 —- 0,050,05
Переменный АС-11 5050 220380* 0,70,7 —- 55 220380 0,40,4 —-

Примечание:
1. Номинальный ток продолжительного режима 10 А.
2. * допускается использовать при 440В.

Допустимые превышения температуры токоведущих частей контактора в прерывисто-продолжительном режиме работы при протекании номинального тока в главной цепи и цепи в/к при 105% номинального напряжения на включающей катушке не должна быть более величин:

Наименование частей контактора Допустимые превышения, °С,
при температуре окружающего воздуха 40°С
1. Главные контакты не нормируется*
2. Вспомогательные контакты 80
3. Катушки включающие **
4. Катушки дугогасительные:

  • из изолированного провода
  • из медной шины
8595
5. Контактные соединения внутри аппарата 55
6. Контактные соединения выводов силовой цепи аппарата с
внешними проводниками
55

Примечание:
*Ограничивается предельно допустимой температурой соседних частей.
**Ограничивается классом нагревостойкости изоляции

Для обеспечения надежного контактирования, провал и нажатие контактов должны соответствовать данным:

Тип контактора Исполнение* Раствор «А», мм, не менее Провал мм, не менее Размер «В»**, не менее Нажатие (по динамометру), кг Примечание
начальное, не менее конечное, не ,более
КТК-1-20 «з» 8** 4 2 0,25 1,00

Примечание:
*Буква «з» обозначает замыкающий главный контакт;
**размер, контролирующий провал контакта.

Контактор КТК 1 20 чертеж

Контактор КТК 1 20 котакты

Тип контактора Количество главных контактов Номинальное напряжение, В Номинальный ток, А Допустимоечисло циклов «ВО» в час Механическая износостойкостьмлн.циклов «ВО», не менее Постоянная времениглавной цепи, мс Коэф мощностиглав. цепи Потребляемаямощность Вт,

не более

замыкающих «з» размыкающих «р»
КТК-1-20 УХЛ2 2 -220до 440 6380; 25

10; 5

1200 16 7,5– –0,35 30
КТК-0-10 УХЛ2 1 -220-550 25; 10; 1515; 10; 8; 5 1200300 16 10 20
КТК-1-10 УХЛ2 1 -220до440

-550

-750

80; 2510; 5

25; 16; 10

25; 15; 10; 2; 5

1220300 16 7,5–

10

–0,35

30

Примечание: допуск на коэффициент мощности ±0,05, допуск на постоянную времени ±15%.

Показатели

Контакторы должны быть предназначены для работы в одном, нескольких или во всех следующих режимах:
– в прерывисто-продолжительном;
– продолжительном;
– повторно-кратковременном.

За номинальный ток контактора принимается ток прерывисто-продолжительного режима.

В продолжительном режиме работы контактора с главными контактами, имеющими напайки из серебра или материала на основе серебра, должен допускать работу при номинальном токе.
