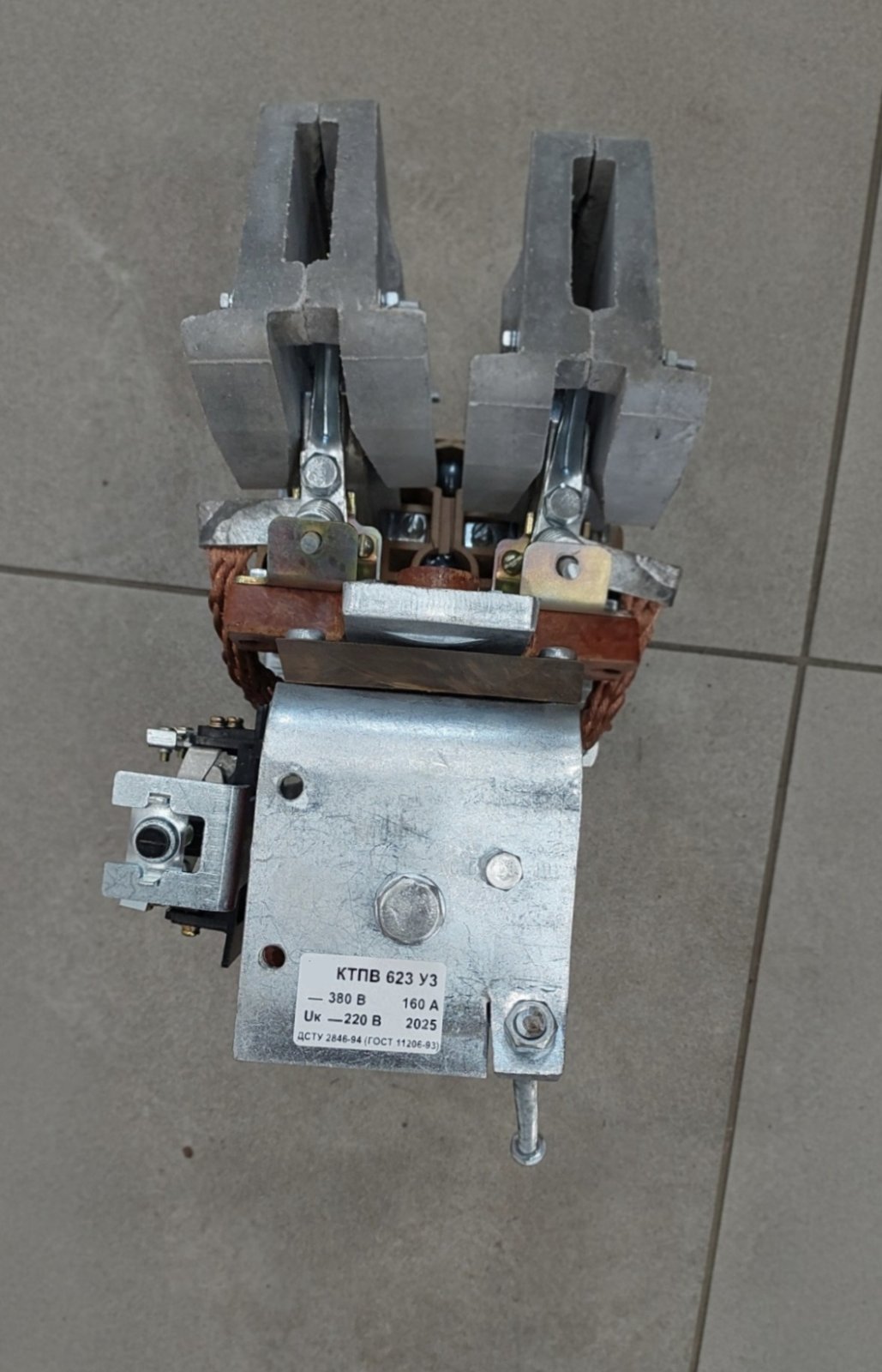

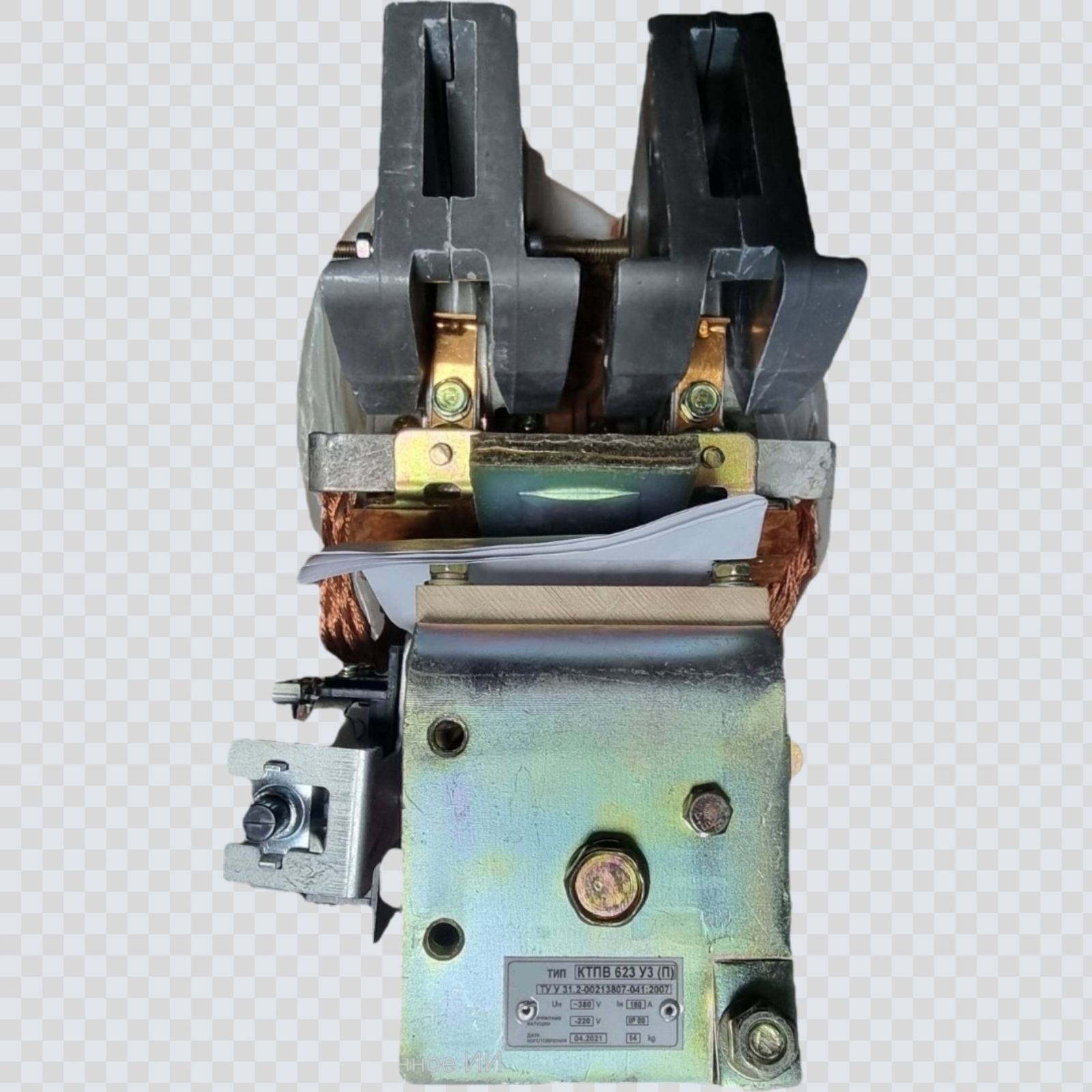

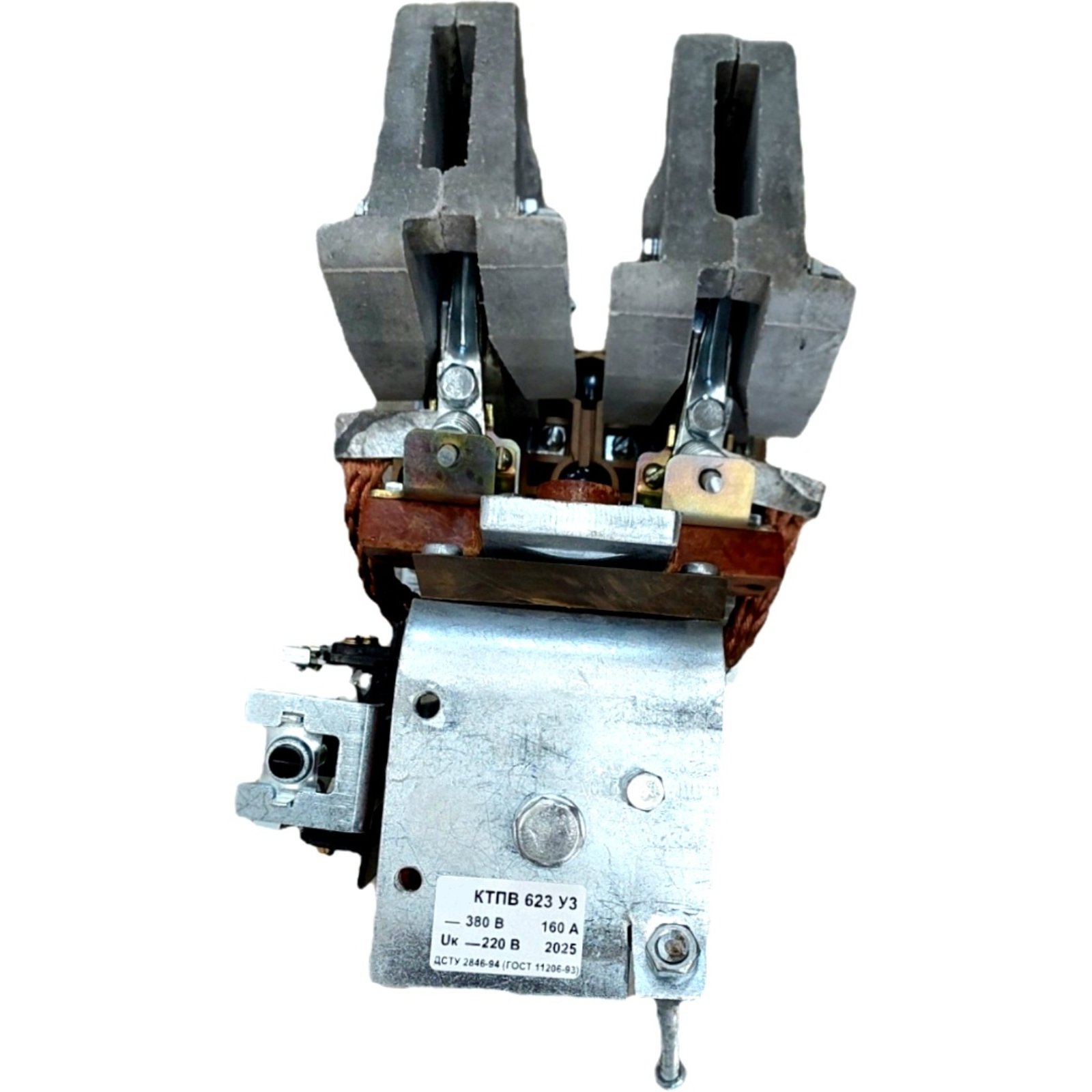

Контактор электромагнитный КТПВ-623
— силовой промышленный контактор для коммутации электрических цепей переменного тока с номинальным током 160 А, предназначенный для стационарных установок и управления электродвигателями, подъёмно-транспортным оборудованием, насосами, вентиляторами и другими силовыми нагрузками.
Мы, производитель Техно-Маркет, поставляем контакторы КТПВ-623 с официальным паспортом, гарантией качества и возможностью комплексной технической поддержки по подбору и монтажу.
Назначение и область применения
Контактор КТПВ-623 используется для:
управления электродвигателями переменного тока;
коммутации силовых цепей 3-фазных сетей;
крановых и подъёмных механизмов;
насосных и компрессорных установок;
автоматизации технологических процессов;
распределительных щитов и шкафов управления.
Применяется в энергетике, строительстве, машиностроении и на промышленных объектах.
Технические характеристики контактора КТПВ-623
| Параметр | Значение |
| Тип устройства | Контактор электромагнитный |
| Серия | КТПВ-623 |
| Номинальный рабочий ток, Ie | 160 А |
| Номинальное напряжение главной цепи | ~380 В AC (50/60 Гц) |
| Номинальное напряжение катушки управления | 110/220 В DC/AC (варианты исполнения) |
| Количество силовых полюсов | 2 |
| Контактная группа | 2 * З + вспомогательные контакты по исполнению |
| Режим работы | повторно-кратковременный / продолжительный (в зависимости от исполнения) |
| Коммутационная износостойкость | 200 000 циклов ВО (типично) |
| Механическая износостойкость | 3 000 000 циклов (типично) |
| Степень защиты | IP00 (щитовое исполнение) |
| Климатическое исполнение | У3 / Т3 / ХЛ3 по ГОСТ 15150-69 |
| Частота сети | 50/60 Гц |
| Коммутируемая мощность | до ~75 кВт (примерно) |
| Способ подключения | винтовые клеммы |
| Монтаж | на панель / DIN-рейку |
Масса и габариты
| Параметр | Значение |
| Масса контактора | ~14 кг (без блок-контактов) |
| Габариты (Ш×В×Г), мм | ~180×340×205 |
⚠ Масса и размеры могут незначительно варьироваться в зависимости от исполнения и наличия вспомогательных контактов.

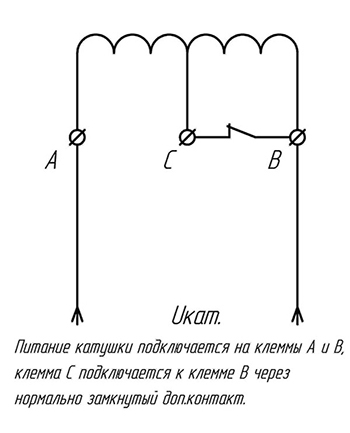

Схема подключения контактора КПВ (КТПВ)
Контактор КТПВ-623 состоит:
1. Скоба магнитопровода;
2. Катушка втягивающая КТПВ-623;
3. Сердечник;
4. Гибкое соединение;
5. Пластмассовое основание;
6. Катушка;
7. Неподвижный контакт КТПВ-623;
8. Магнитопровод;
9. Дугогасительная камера;
10. Подвижный контакт КТПВ-623;
11. Скоба.
схема контактора тока группы КТПВ
Конструкция и принцип работы
Контактор КТПВ-623 состоит из:
силовых (главных) контактов для коммутации нагрузки;
электромагнитной катушки управления;
вспомогательных контактов (по исполнению);
корпуса и клеммных выводов для подключения кабелей.
Вот профессиональный перевод технических данных для контакторов серий КТПВ 620 и КПВ 600 на русский язык. Эти устройства — настоящие «силовые мышцы» в электрических схемах кранов и экскаваторов (в частности, ЭКГ-5).

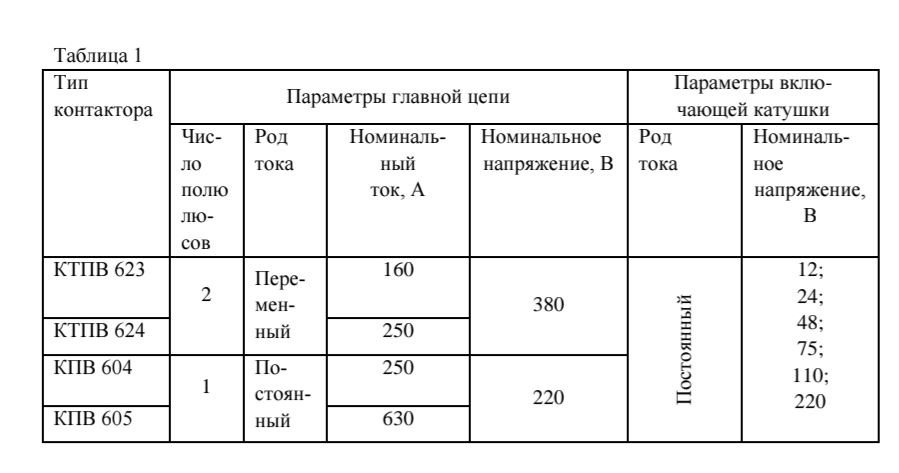

Технические характеристики контакторов КТПВ 620 и КПВ 600
Данные контакторы предназначены для коммутации силовых цепей в тяжелых промышленных условиях. Основное различие между сериями заключается в роде тока и категории применения.
Категории применения
Категория определяет способность контактов выдерживать нагрузки при пуске, реверсе или торможении двигателя.
Режимы работы
Конструкция контакторов позволяет использовать их в различных эксплуатационных циклах:
Продолжительный режим: работа без ограничения по времени в пределах номинальных параметров.
Прерывисто-продолжительный режим:
Работа при номинальном токе.
Максимальный период нагрузки без отключения — не более 8 часов. После этого контакты требуют очистки от оксидов (путем нескольких циклов включения-выключения без нагрузки).
Повторно-кратковременный режим:
Относительная продолжительность включения (ПВ) = 40%.
Максимальная частота срабатываний — 150 включений в час.
Кратковременный режим:
Длительность непрерывного рабочего периода — 30 минут.
Технические заметки
Важно: Категория АС-4 для КТПВ и DC-3 для КПВ свидетельствуют о том, что эти аппараты специально разработаны для тяжелых условий маневрирования (например, в механизмах поворота или подъема экскаватора), где двигатель подвергается частым пускам и остановкам.
Надежность: Контакты изготавливаются из меди или с дугостойкими накладками, так как при режимах АС-4/DC-3 возникают значительные пусковые токи.
Охлаждение: Режим ПВ 40% означает, что за 10-минутный цикл прибор может находиться под нагрузкой только 4 минуты, а остальные 6 минут он должен «отдыхать» для охлаждения катушки и контактов.
Принцип работы:
при подаче напряжения на катушку контактора возникает электромагнитное поле, притягивающее якорь и замыкающее силовые контакты, обеспечивая передачу тока в нагрузку. При снятии напряжения контакты размыкаются.
Степень защиты контакторов – IP00. Контакторы изготавливаются с передним или задним присоединением внеш-
них проводников.
Контакторы имеют два замыкающих и один размыкающий контакта вспомо-
гательной цепи.

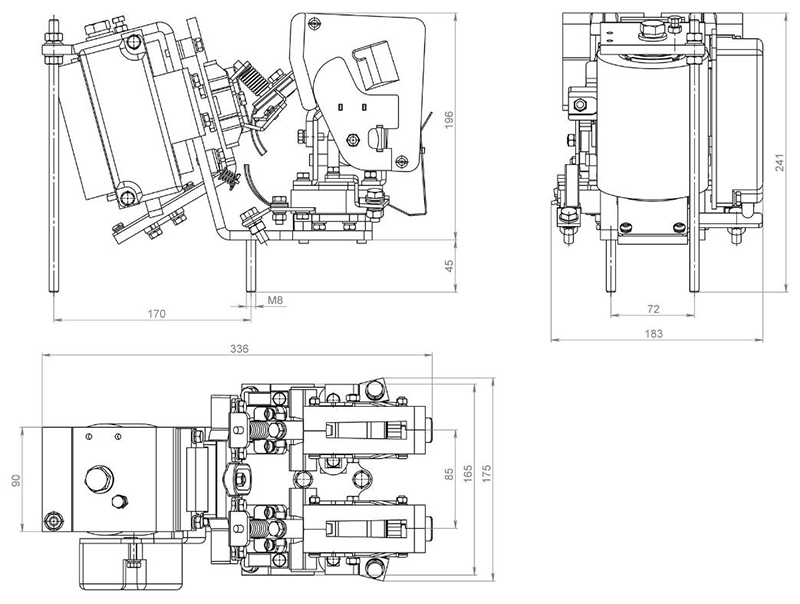

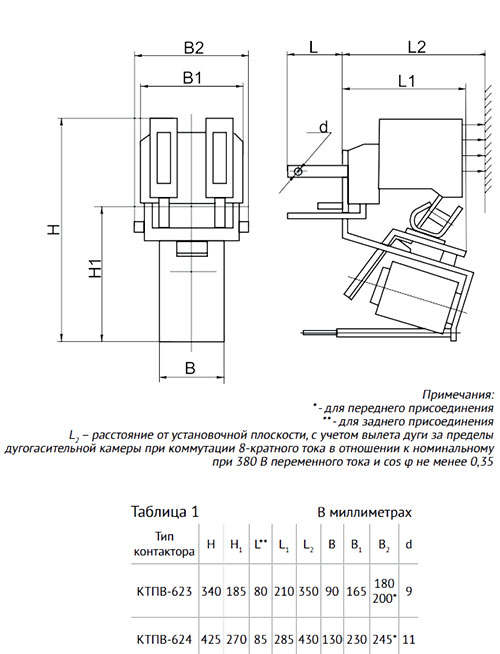

Габаритные и установочные размеры контактора КТПВ 623
