Наше предприятие предлагает к поставке компрессор ВВ-0,8/8-720 (ВВ 08/8-720) и запчасти к нему. Мы Вам обеспечим конкурентоспособные цены и сжатые сроки поставки.

Гарантия на компрессор – 6 месяцев.

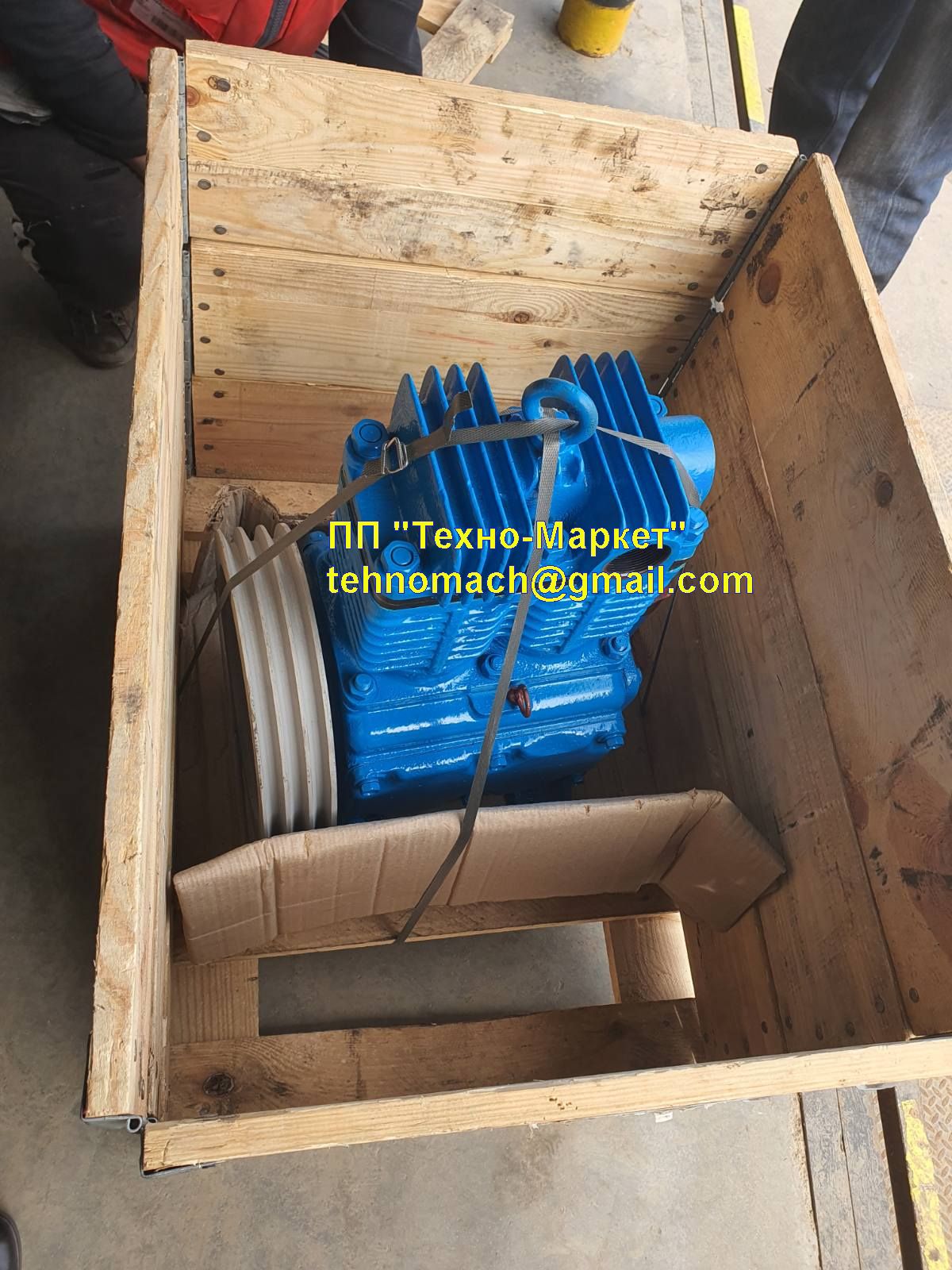

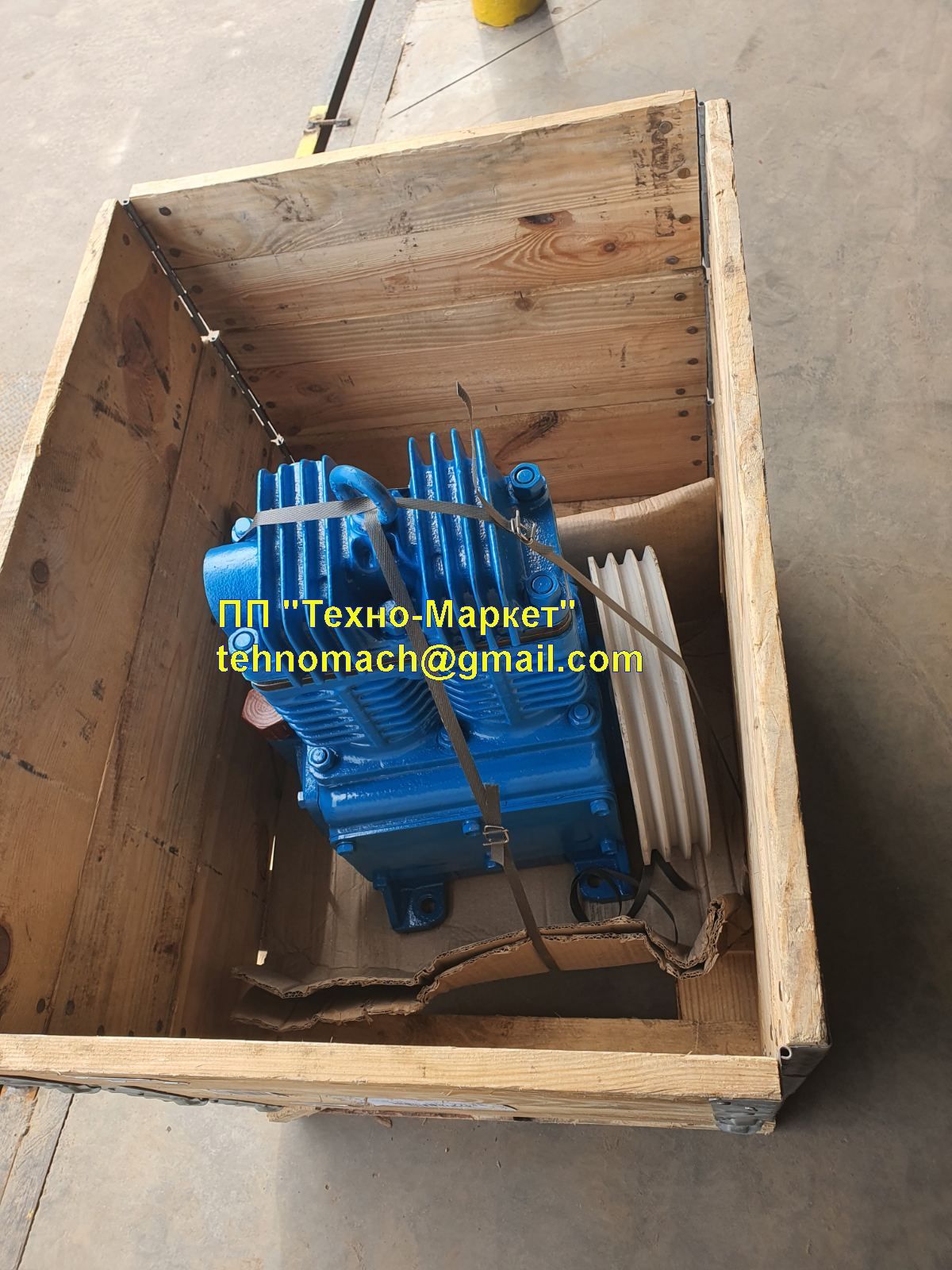

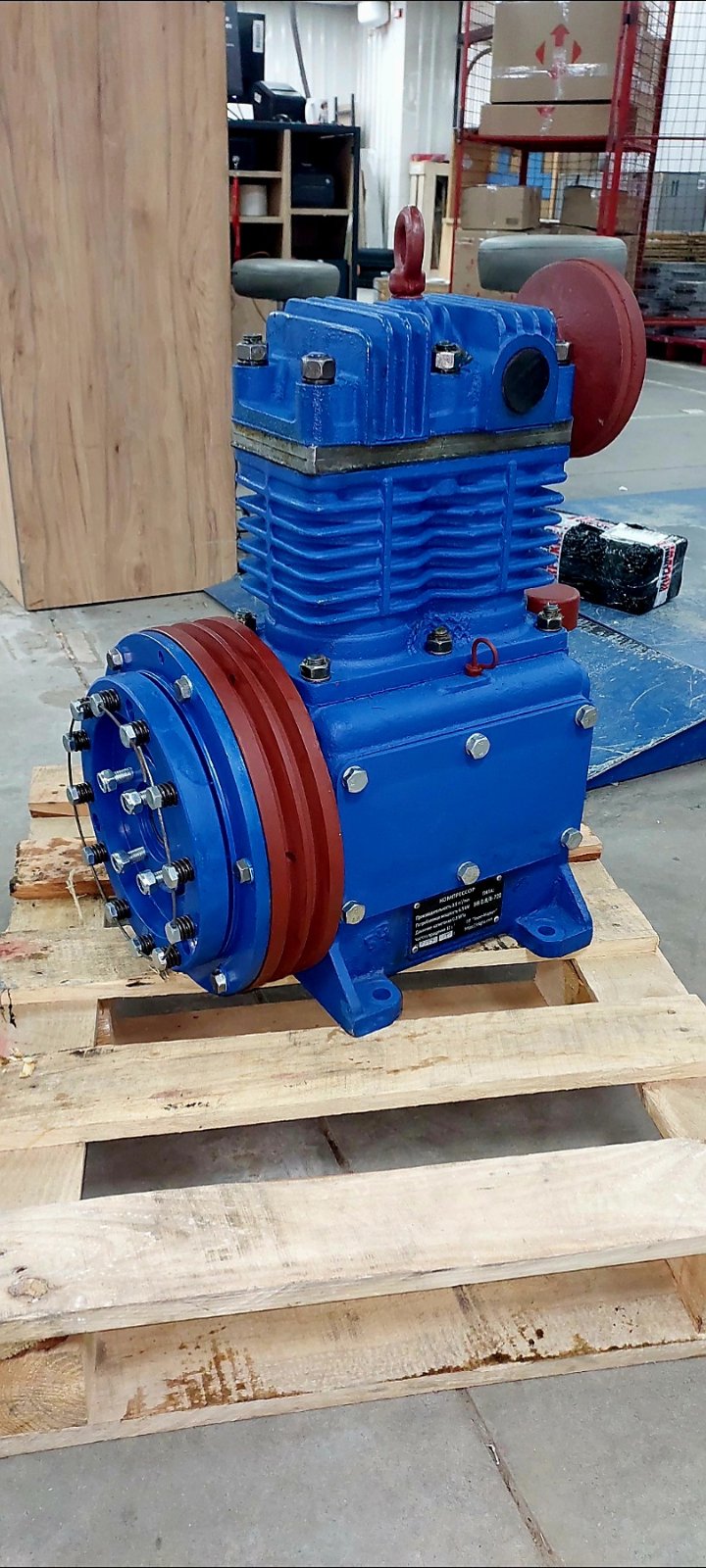

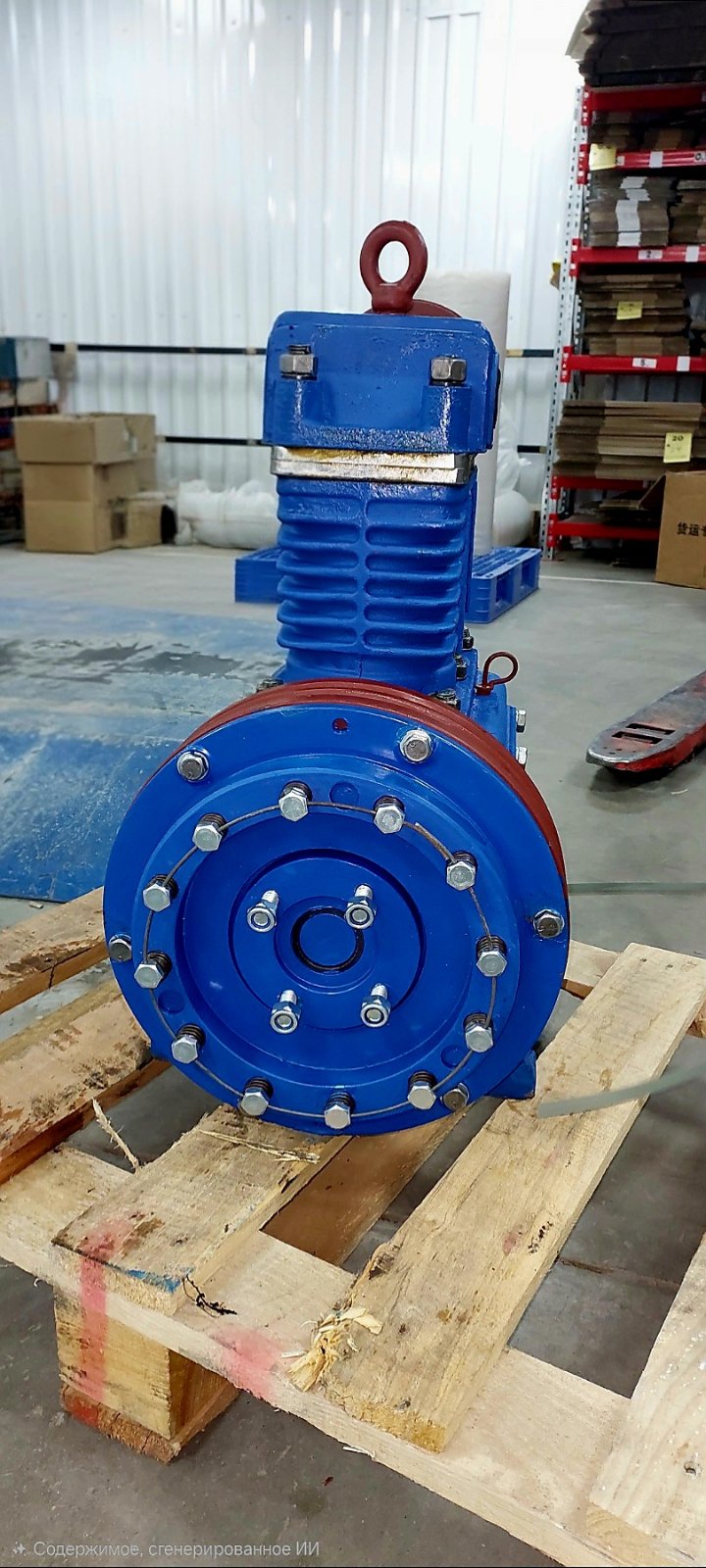

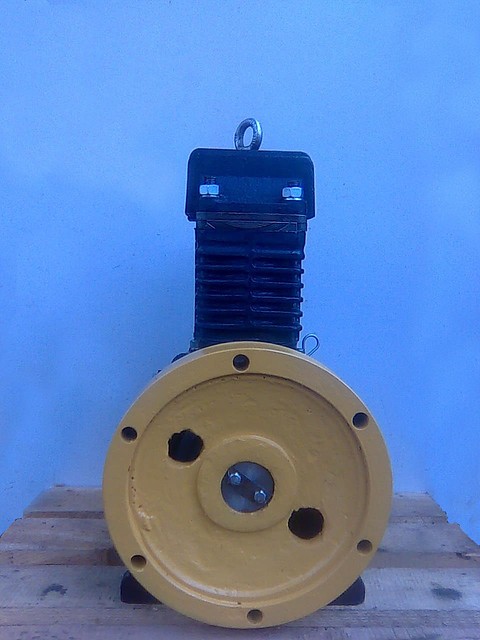

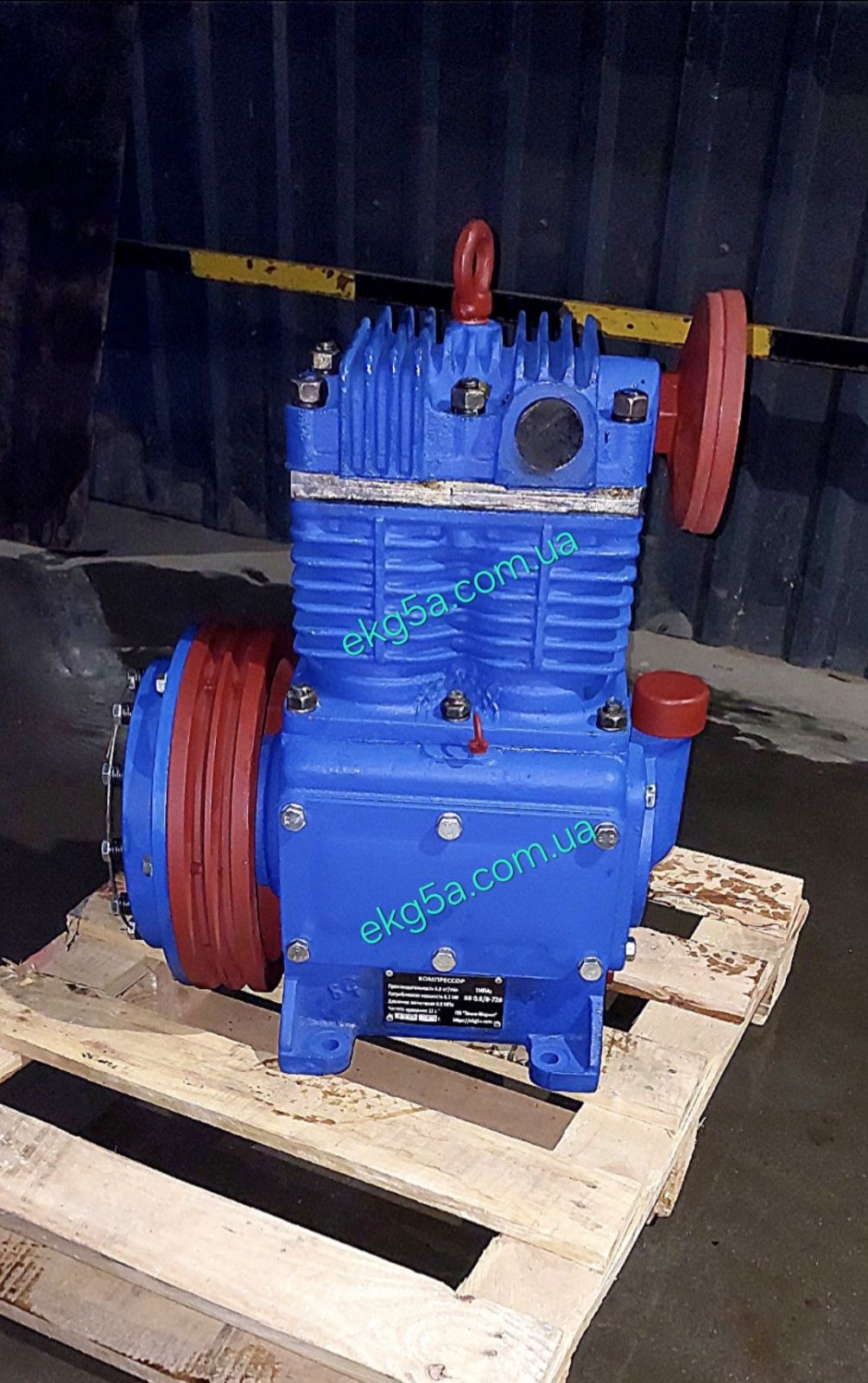

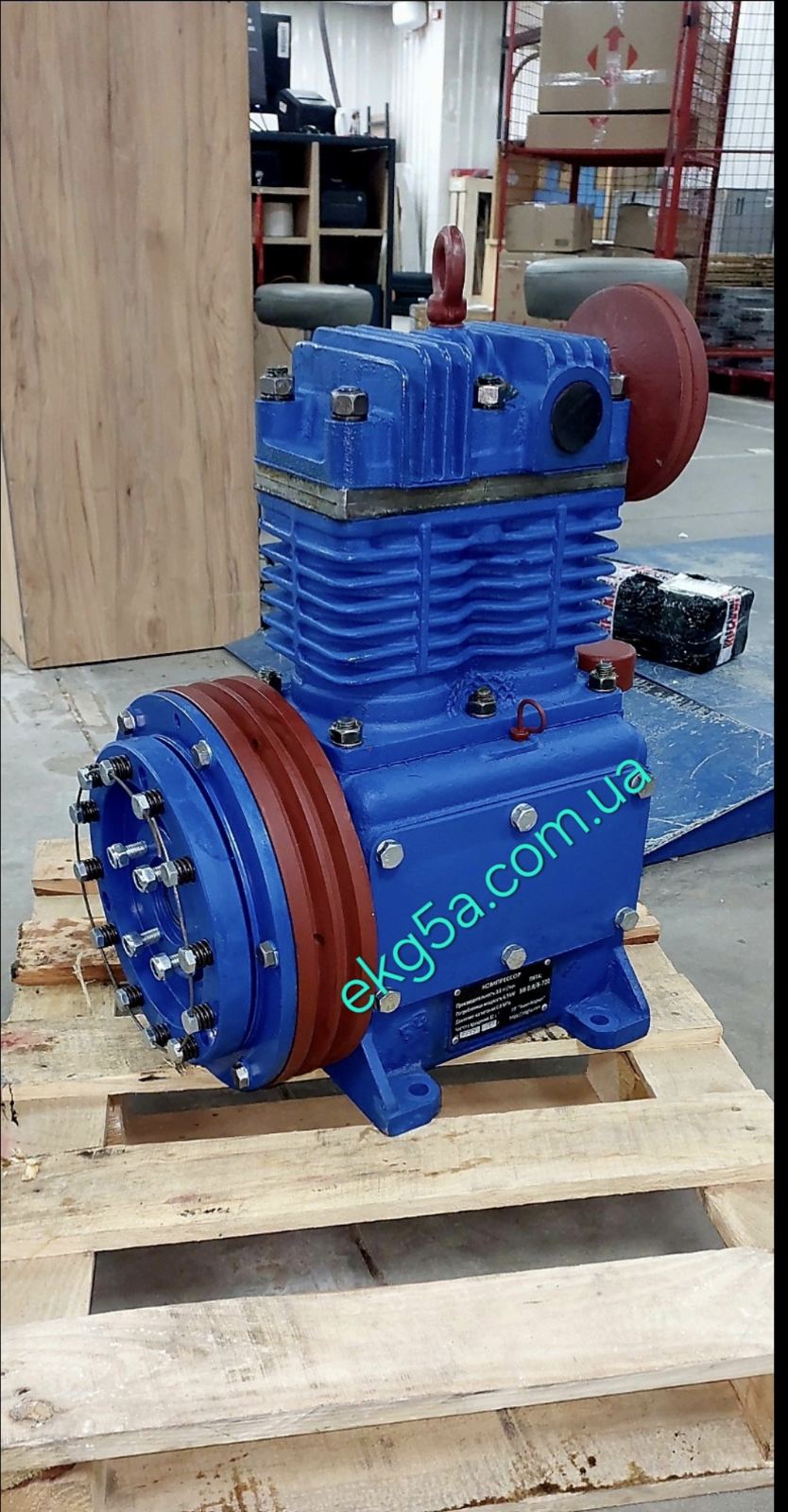

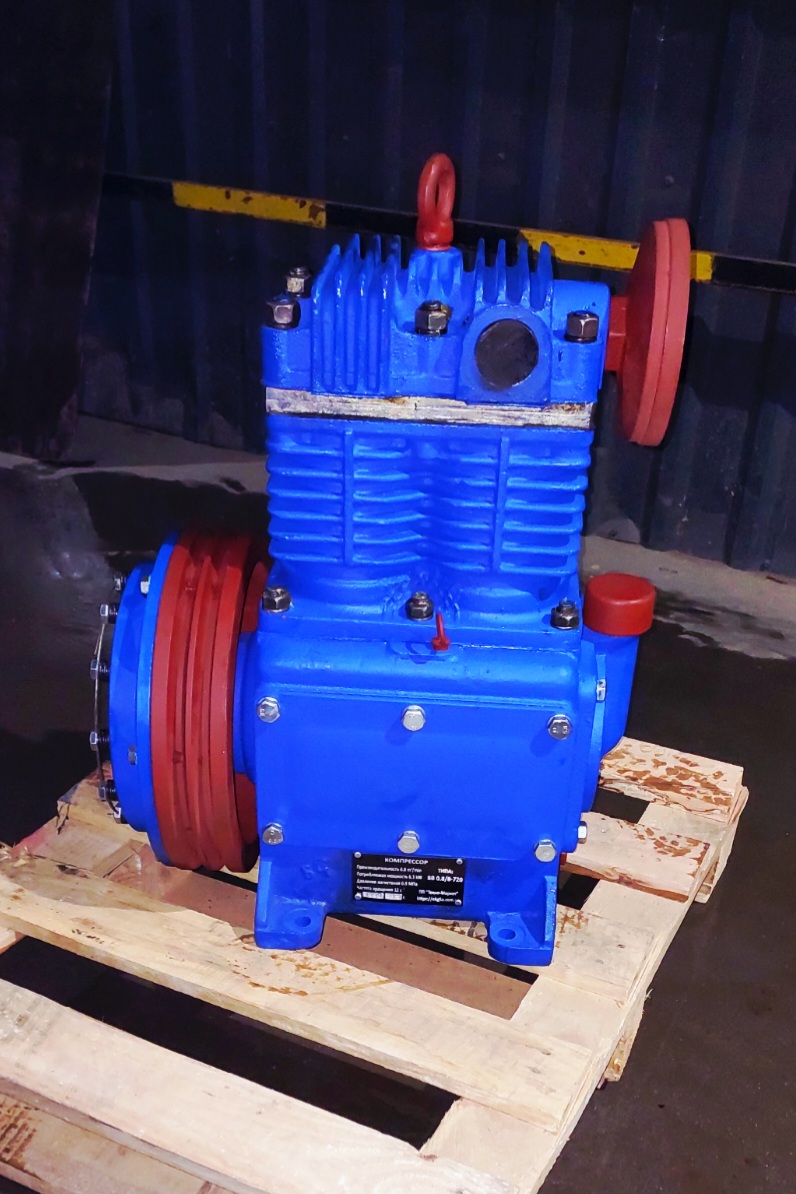

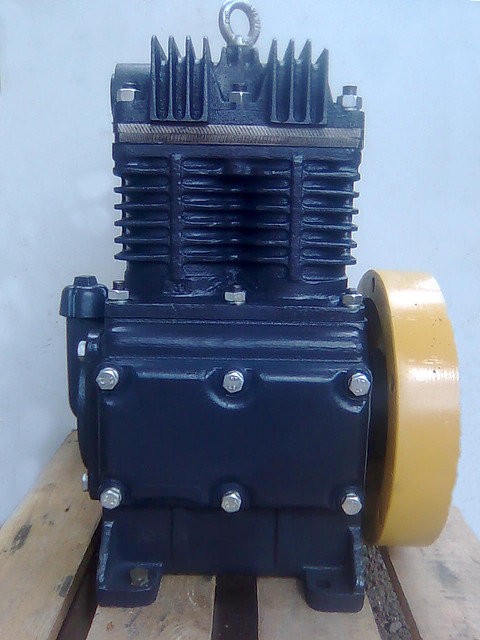

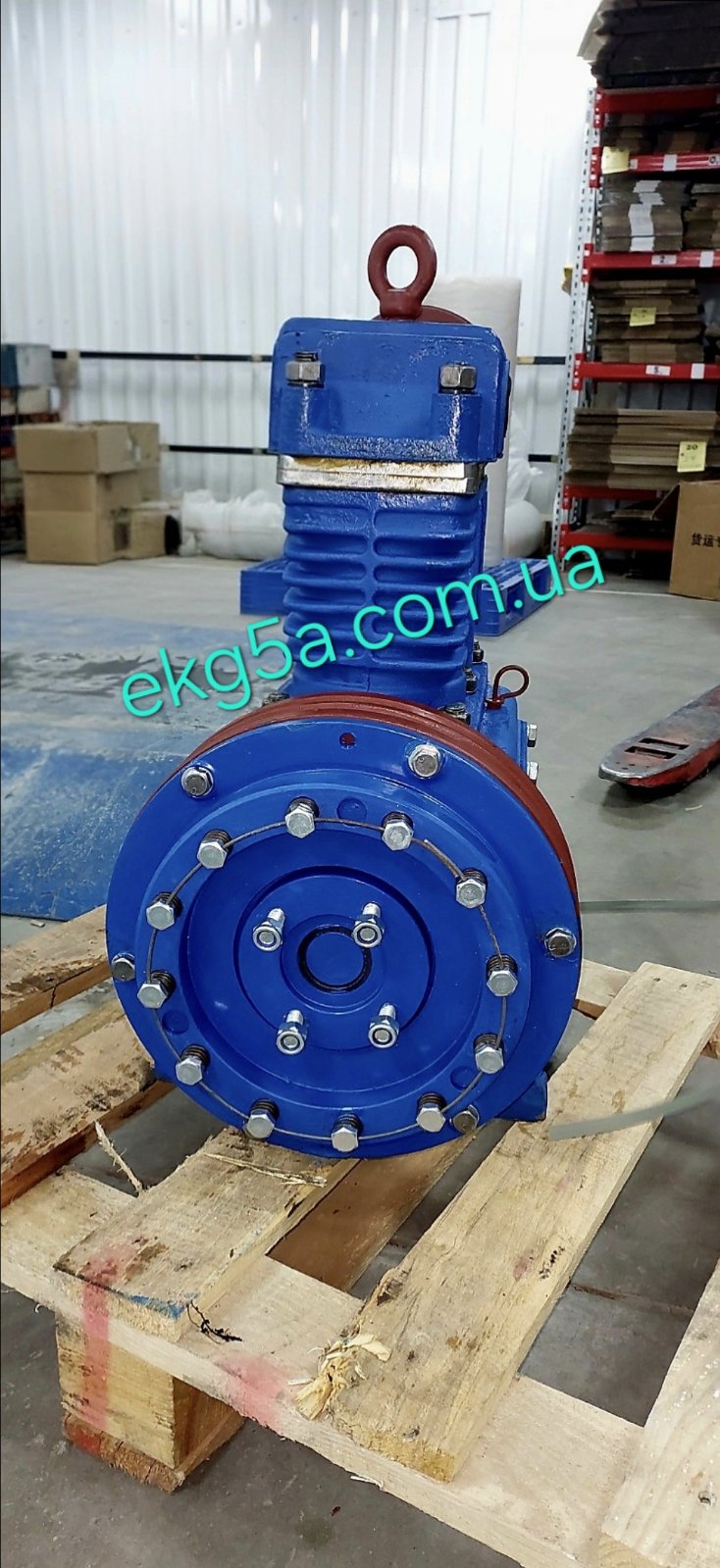

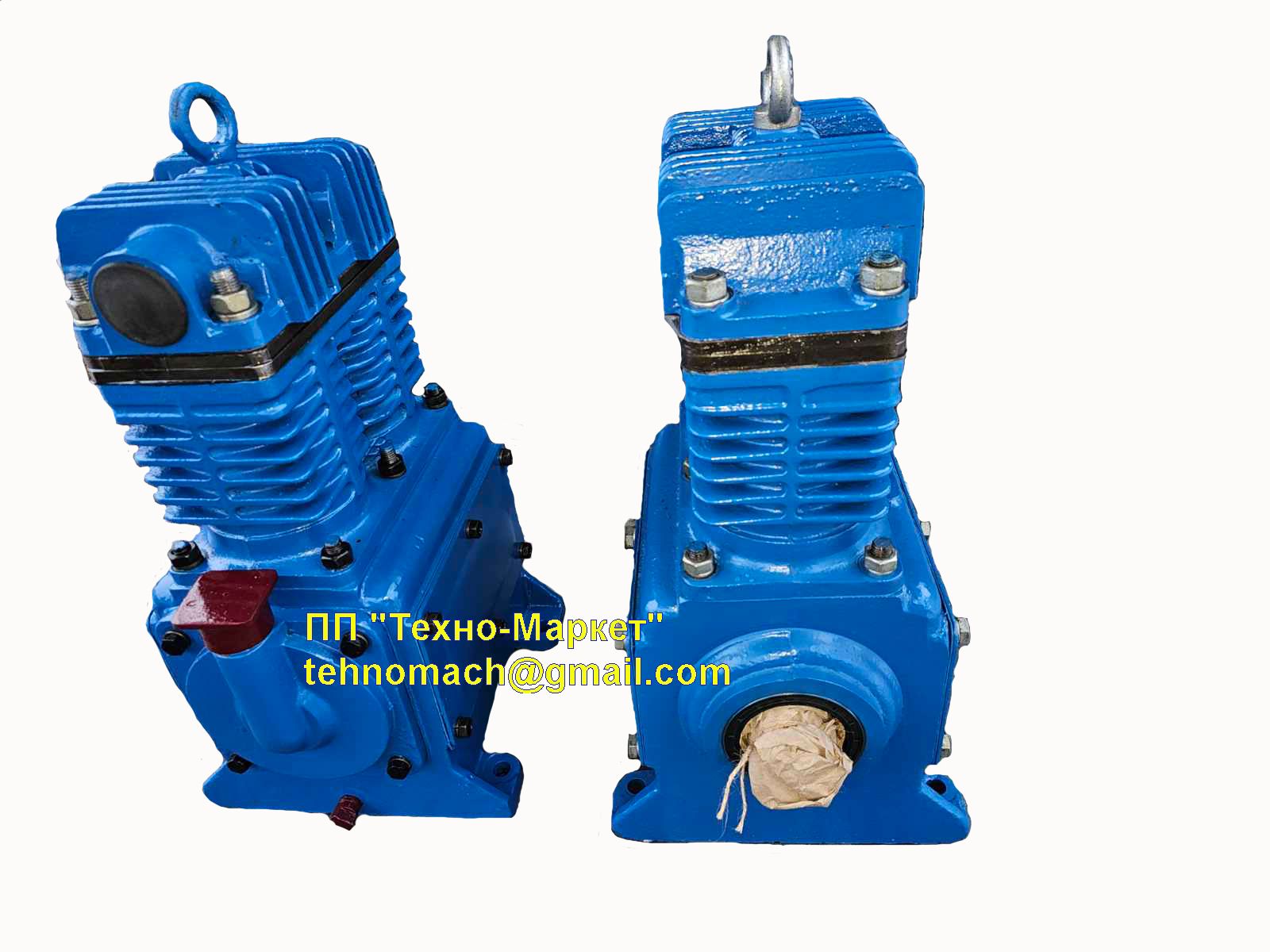

Описание: компрессор ВВ-0,8/8-720

Компрессор используется для снабжения сжатым воздухом пневматических систем. Особенно хорошо компрессор зарекомендовал себя при эксплуатации экскаваторов. Компрессор ВВ-0,8/8-720 –  воздушный поршневой, одна ступень сжатия воздуха.

В компрессоре ВВ 0,8 установлен блок цилиндров, имеющий вертикальное   расположение. Шатунно-поршневая группа компрессора ВВ 08 8 720 состоит из двух чугунных поршней с двумя маслосъемными и двумя компрессионными кольцами на каждом, двумя шатунами с разбрызгивателями.

На коленчатом вале компрессора ВВ установлены два подшипника. Компрессор ВВ-0,8/8-720 идет в комлпектации с 3-х ручьевым, 2-х ручьевым или гладким шкивом.Компрессор используется для снабжения сжатым воздухом пневматических систем. Особенно хорошо компрессор зарекомендовал себя при эксплуатации экскаваторов.

Компрессор ВВ-0,8/8-720 –  воздушный поршневой, одна ступень сжатия воздуха. В компрессоре ВВ 0,8 установлен блок цилиндров, имеющий вертикальное   расположение.

Шатунно-поршневая группа компрессора ВВ 08 8 720 состоит из двух чугунных поршней с двумя маслосъемными и двумя компрессионными кольцами на каждом, двумя шатунами с разбрызгивателями. На коленчатом вале компрессора ВВ установлены два подшипника.

На Компрессор ВВ 0,8/8-720 мы поставляем запасные части.

  1. Шкив компрессора ВВ-0.8/8-720 двухручьевой
  2. Шкив компрессора ВВ-0.8/8-720 трехручьевой
  3. Шкив компрессора ВВ-0.7-8.00.002Б гладкий
  4. Клапанная крышка ВВ-0.8/8.00.015А
  5. Клапан нагнетающий ЭК4.04.001(Запчасти к компрессорам ЭК-7В, ЭК-4М, ВВ-0,8/8-720)
  6. Корпус ВВ-0.7-8.01.001-2

Их можно заказать ЗДЕСЬ:

По требованию потребителя выпускаются компрессоры различных модификаций:

  • с 2 х ручьевым, 3 х ручьевым или гладким шкивом;
  • левосторонним или правосторонним расположением фильтра.
Производительность, м 3 /мин

0,8

Давление нагнетания номинальное (избыточное), МПа (кгс/см 2 )

0,8 (8,0)

Частота вращения коленчатого вала номинальная, С -1 (об/мин)

12 (720)

Габаритные размеры, мм

длина

ширина

высота

575

553

633

Масса, кг

105

Устройство и принцип работы: компрессор ВВ-0,8/8-720

Устройство двухцилиндрового, одноступенчатого компрессора низкого давления ВВ-0,8/8-720 показано на рис. 3.1.
Основой компрессора является корпус 1 из серого чугуна. В корпусе на подшипниках 4 установлен коленчатый вал 2.

Привод компрессора может осуществляется от электродвигателя через клиноременную передачу или от трансмиссии через карданную передачу. На рис. 18 показан вариант привода через клиноременную передачу и шкив 10. На шатунных шейках вала на баббитовых вкладышах установлены нижние разъемные головки шатунов 3. В верхние головки шатунов запрессованы бронзовые втулки, на которые опираются поршневые пальцы.

На поршневых пальцах с помощью стопорных колец установлены поршни, которые перемещаются в режиме противохода в цилиндрах блока цилиндров 7. В ручьях поршней устанавливаются два компрессионных и два маслосъемных кольца из наполненного капрона. Требуемая упругость капроновых колец достигается эспандерами (рис. 3.2), которые закладываются в канавки поршня под поршневые кольца.

На блоке цилиндров установлена клапанная плита, в которой имеются всасывающий 13 и нагнетательный 12 пластинчатые клапаны. Каждый из клапанов имеет по двенадцать пластин: шесть всасывающих и шесть нагнетательных (см. рис. 3.2). Схема работы клапанов Компрессор ВВ-0,8/8-720показана на рис. 3.3.

На клапанной плите установлена крышка 9 (см. рис. 3.1), в которой имеются отверстия для подвода и отвода воздуха. На подводном отверстии установлен сетчатый фильтр. Смазка компрессора осуществляется разбрызгиванием при помощи барботажных насосов 11, закрепленных на шатунных шейках коленчатого вала. Уровень масла в картере компрессора определяется при помощи масломерного щупа 14.

Устройство, чертеж Компрессор ВВ-0,8/8-720:

Рис. 3.1. Компрессор ВВ-0,8/8-720:

1 — корпус; 2 — коленчатый вал; 3 — шатун; 4 — подшипник; 5 — сапун; 6 — поршень; 7 — блок цилиндров; 8 — воздушный фильтр;
9 — крышка клапанов; 10 — шкив; 11 — маслоразбрызгиватель (барботажный насос); 12 — нагнетательный клапан;
13 — всасывающий клапан; 14 — масломерный щуп

При вращении коленчатого вала происходит возвратно-поступательное движение поршней в цилиндрах. При перемещении поршня вниз объем над головкой цилиндра увеличивается и в нем возникает разряжение, под действием которого открываются всасывающие клапаны, а нагнетательные — прилегают к своим седлам. Цилиндр заполняется воздухом.

После прохода поршнем нижней мертвой точки этот объем начинает уменьшаться и в цилиндре возникает избыточнее давление, под действием которого всасывающие клапаны прилегают к своим седлам, а нагнетательные открываются. Воздух из цилиндра выталкивается в напорную магистраль.

Уход за компрессором включает в себя периодическую проверку уровня масла, при необходимости — доливку. Уровень масла должен быть по среднюю риску на масломерном щупе. Для смазки компрессора ВВ-0,8/8-720 необходимо применять компрессорное масло: зимой — марки К-12, летом — К-19.

Через 4000 ч работы компрессора необходимо производить осмотр поршней и поршневых колец. Замену колец и их эспандеров выполнять осторожно, при возможно малом разведении колец.

При установке поршней с кольцами в цилиндр пользоваться специальной оправкой (разрезным кольцом). Не допускается заправлять кольца в цилиндр отвертками и другими острыми предметами.

Компрессор ВВ-0,8/8-720 положение экспандера

Рис. 3.2. Положение эспандера на поршне:

1 — поршень; 2 — эспандер; 3 — кольцо; а — зазор эспандера

Расположение замков поршневых колец относительно друг друга должно составлять угол 120—180°. Расположение замка поршневого кольца относительно зазора «а» (см. рис. 3.2) эспандера должно быть под углом 180° ± 45°.

Компрессор ВВ-0,8/8-720 работа клапанов

Рис. 3.3. Схема работы клапанов: компрессор вв 0 8/8-720 чертеж

1 — плита клапанов; 2 — пластина клапанов; 3 — шпонка

  Характерные неисправности компрессор ВВ-0,8/8-720 и способы их устранения показаны в табл 3.1.

Таблица 3.1


п/п
Неисправности и повреждения Причины Способ устранения
1 Перегрев подшипников шатунов Плохая обработка трущихся поверхностей
Перекос, сильно затянуты болты
Отсутствие или недостаток смазки
Загрязненное масло
Проверить пригонку, под- шабрить
Ослабить затяжку болтов, устранить перекос
Проверить подачу смазки.
Промыть корпус и залить свежее масло
2 Перегрев цилиндров, клапанов и крышки клапанов Отсутствие или недостаток смазки
Неправильная работа поршня и поршневых колец вследствие перекоса поршня на пальце шатуна
Проверить подачу масла, долить масло
Устранить перекос, поставить новые поршневые кольца
3 Стук в компрессор ВВ-0,8/8-720 Эллипс шатунных шеек коленчатого вала
Разработались головки шатунов
Ослабли болты крышек нижних головок шатунов
Заедание поршневых колец вследствие плохой смазки и нагара
Износ шарикоподшипников
Ослабление пальца во втулке шатуна или в поршне.
Ослабление втулки пальца в шатуне
Поломка пластин клапанов
Сработались по ширине поршневые кольца
Проверить шейки. Устранить эллипс
Вынуть необходимое количество прокладок из головок шатунов и затянуть
Подтянуть болты
Заменить смазку. Удалить нагар
Заменить шарикоподшипники
Поставить новый палец с увеличенным диаметром
Поставить новую втулку с увеличенным диаметром
Заменить пластины
Поставить новые поршне- вые кольца
4 Снизилась производительность Поломка пластин клапанов
Нагар на клапанных пластинах и седлах
Выбоины на седлах клапанов или клапанных пластинах
Задиры на рабочей поверхности или большая выработка цилиндров
Сработались поршневые кольца
Неплотность соединения цилиндра и крышки клапанов с клапанной плитой
Пробило прокладку
Недостаток смазки
Заменить пластины
Удалить нагар
Прошлифовать седла клапанов, заменить пластины
Прошлифовать цилиндры.
Поставить новые поршневые кольца
Поставить новые кольца
Заменить прокладку, подтянуть соединения
Заменить прокладку
Добавить смазку
5 Выбрасывание масла в воздухопровод Изношены поршневые кольца Выработка в цилиндре (эллипс) Поставить новые кольца Устранить эллипс
6 Падает конечное давление сжатого воздуха  Неисправность клапанов, пропускают поршневые кольца Осмотреть клапаны, если требуется, исправить их, заменить поршневые кольца
7 Понижение давления всасывания Загрязнение воздушного фильтра Прочистить воздушный фильтр
