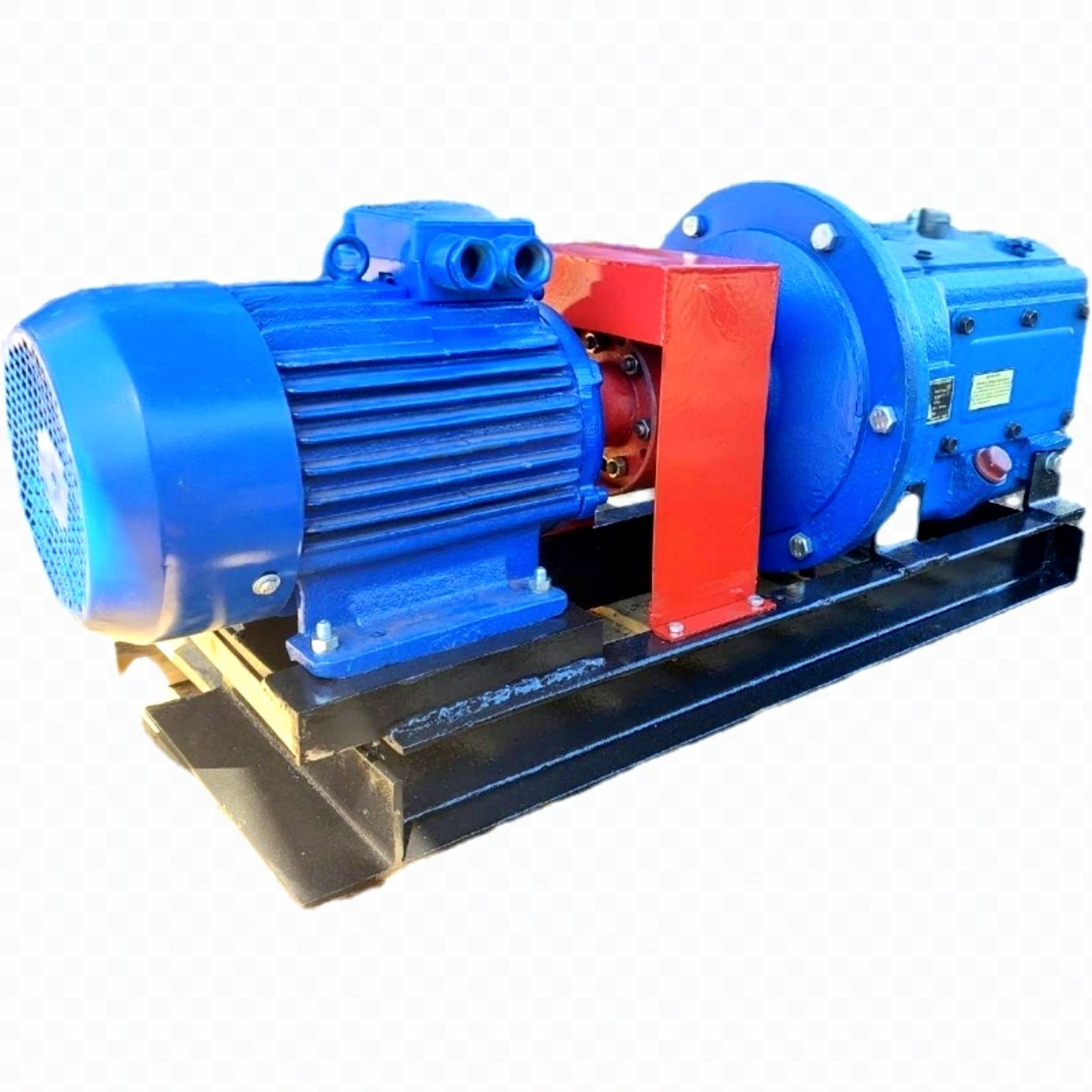

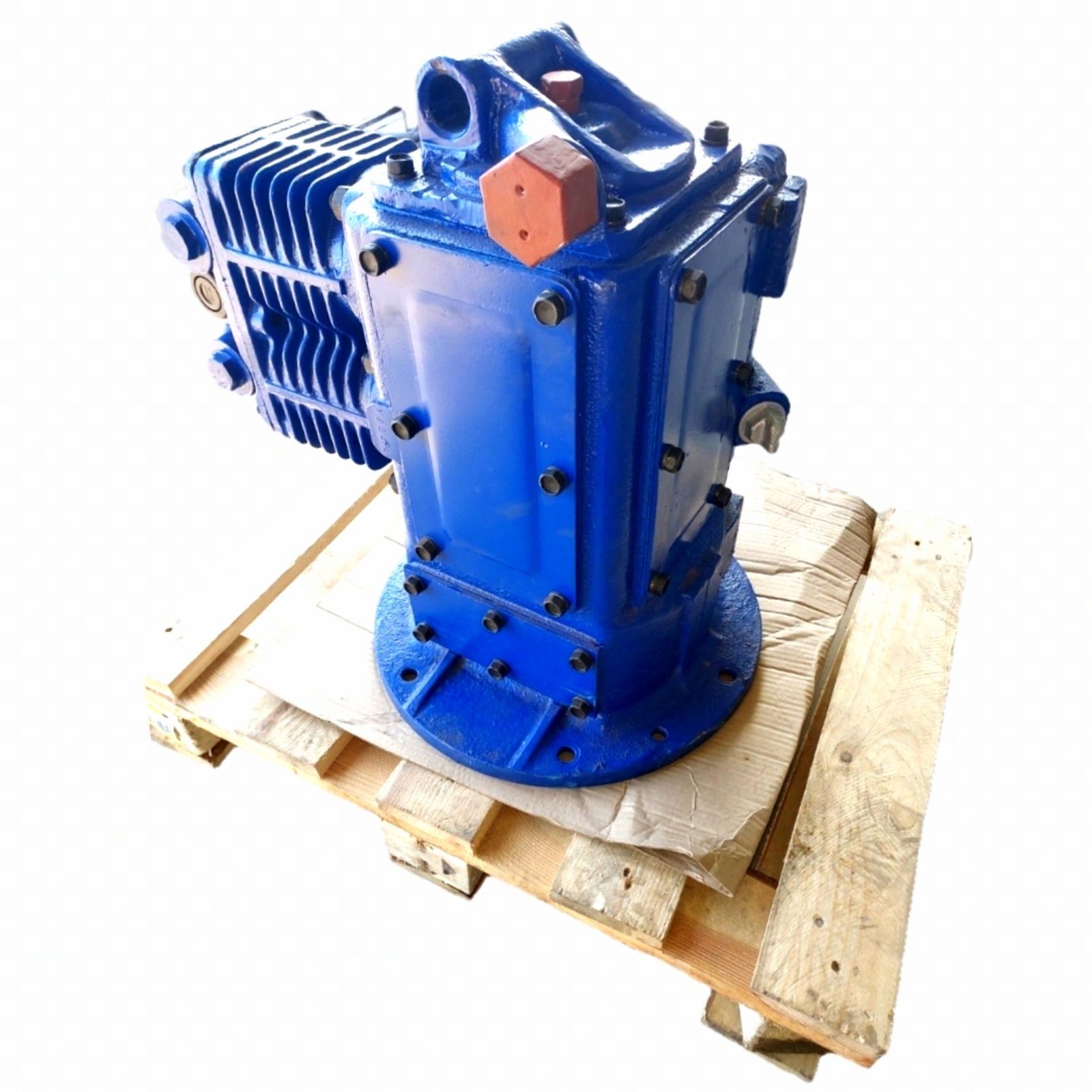

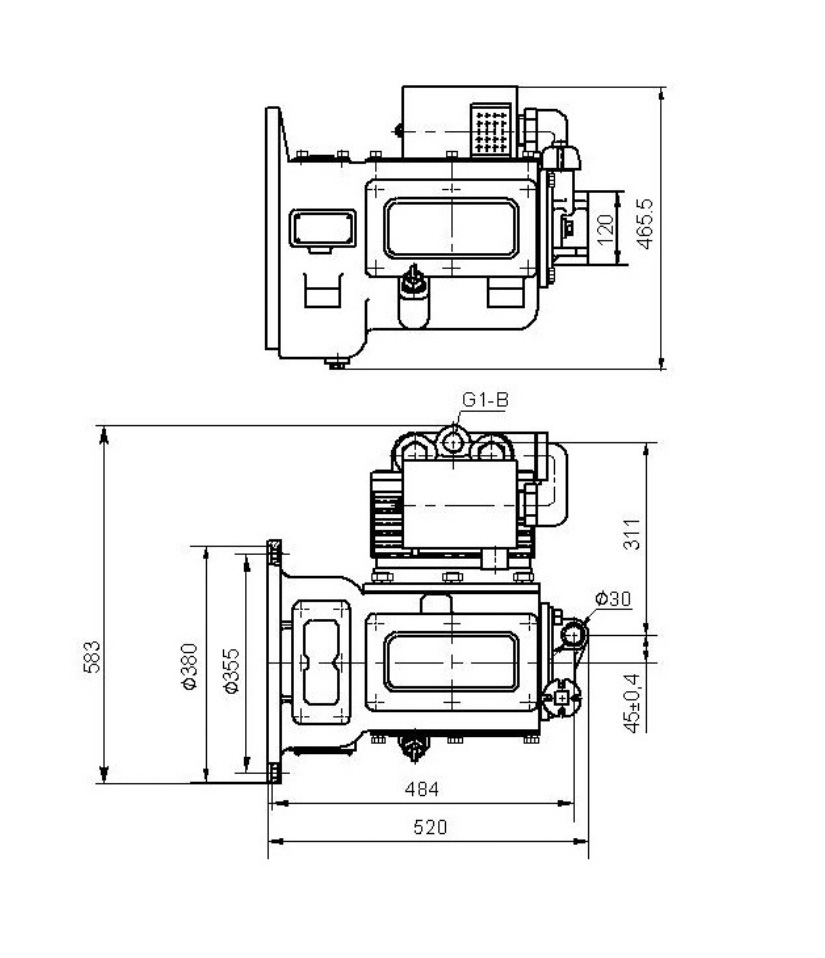

Компрессор ЭК-4

Компания реализует по цене от производителя

качественные компрессоры ЭК-4, ЭК-7 к экскаваторам.

Доставка на склад покупателя в любой регион Укранины

Цена: Ценy уточняйте



Артикул: 606075661be1 Категория:

Описание

Want create site? Find Free WordPress Themes and plugins.

Наша компания предлагает Вашему вниманию компрессор ЭК-4, (к экскаваторам ЭКГ-4, ЭКГ-5, ЭКГ-5А) по ценам производителя.

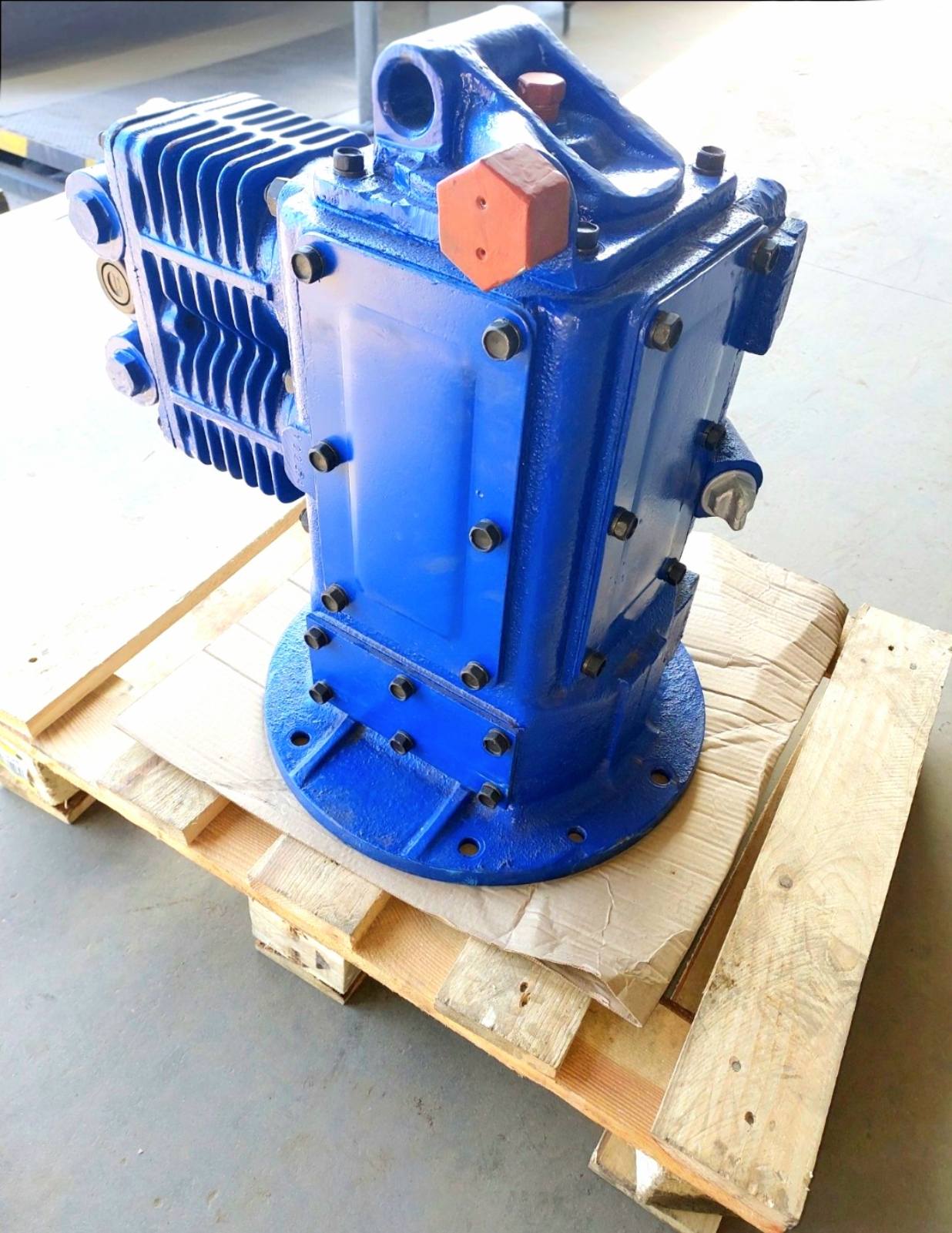

Компрессор ЭК-4 – электровоздушный двухцилиндровый, с горизонтальным расположением поршневой группы.

Компрессор предназначен для сжатия воздуха и подачи его в систему.

– Высокоэффективное и надежное охлаждение.
– Надежная защита вращающихся узлов и деталей.
– Надежный пуск при низких температурах окружающего воздуха.
– Простота обслуживания.

Технические данные компрессора :

1. Производительность – 300 литров в минуту (л/мин).

2. Обороты коленчатого вала – 280 об/мин (об.двиг.-1100 об/мин).

3. Цикл работы: до 10 мин, период включения – не более 50%, т.е. 5мин – работа; 5мин – отдых.

Компрессор состоит из следующих основных узлов :

1. Корпус (картер).

2. Блок двух цилиндров.

3. Клапанная коробка (головка блока цилиндров).

4. Шатунно-кривошипный механизм.

5. Двухступенчатый шестерённый редуктор.

Корпус компрессора (картер), блок цилиндров и клапанная коробка отлиты из серого чугуна.

На корпусе монтируются все узлы и детали компрессора.

В корпусе есть окна для доступа к деталям и узлам компрессора. Окна закрыты крышками, с картонными прокладками (для уплотнения).

Картер сообщается с атмосферой через сапун.

Блок цилиндров крепится к картеру на шпильках, ввёрнутых в тело картера. Между картером и блоком цилиндров проложена (для уплотнения) пресс-шпановая прокладка.

При сжатии воздуха выделяется большое количество тепла, поэтому наружная поверхность блока цилиндров выполнена ребристой (для лучшего охлаждения).

В блоке цилиндров расточены и отшлифованы два канала (цилиндра), которые служат направляющими для поршней.

Клапанная коробка крепится к блоку цилиндров шпильками с гайками и разрезными пружинными шайбами (шайбами Гровера).

Для уплотнения между клапанной коробкой и блоком цилиндров проложена металлоасбестовая прокладка.

В клапанной коробке расположены 4 клапана : два всасывающих (впускных) и два нагнетательных (выпускных), эти клапаны над цилиндрами сгруппированы попарно : по одной паре (впускной клапан + выпускной клапан) на каждый из двух цилиндров.

Клапан состоит из корпуса, внутри которого находится седло (с отверстиями, расположенными по окружности), и кольцевой пластинчатый клапан, одетый на центральную шпильку. Пластина клапана прижимается к седлу конической пружиной. На корпус наворачивается заглушка.

Внутри клапанная коробка разделена перегородкой на две полости : всасывающую и нагнетательную.

Всасывающая полость через воздушный фильтр соединяется с атмосферой, а нагнетательная – через обратный клапан компрессора и т.д. – с напорным резервуаром.

Воздушный фильтр служит для очистки всасываемого воздуха.

Фильтрующим элементом служит волосяная набивка, пропитанная машинным маслом.

Шатунно-кривошипный механизм состоит из коленчатого вала, двух шатунов и двух поршней.

Коленчатый вал – двух кривошипный. Он вращается в двух подшипниках. Один подшипник установлен в расточке торцевой стенки картера, другой – в специальной крышке подшипника.

Шатуны – стальные, штампованные, двутаврового сечения, с двумя головками на концах. Одна головка шатуна разъёмная, залита баббитом (баббит – сплав олова со свинцом), и образует шатунный подшипник скольжения. Обе части разъёмной головки стянуты на шатунной шейке коленчатого вала стяжными болтами, гайки болтов зашплинтованы, к одному из болтов головки крепится разбрызгиватель. Вторая головка неразъёмная, в неё запрессована бронзовая втулка, выполняющая роль подшипника скольжения для поршневого пальца. У оснований головок шатуна имеются масляные каналы, через которые смазка проходит к шатунной шейке коленчатого вала и поршневому пальцу.



Поршень изготовлен из серого чугуна, представляет собой – цилиндрический стакан, на боковой поверхности которого проточены четыре канавки – ручья. В канавках размещены поршневые чугунные кольца. Кольца – разрезные и вследствие своей упругости плотно прилегают к стенкам цилиндра. Первые два кольца – компрессионные, служат для уплотнения между поршнем и стенками цилиндра. Третье и четвёртое – маслосъёмные, для снятия излишков масла со стенок цилиндра. (Могут быть установлены : три – компрессионных и одно – маслосъёмное.) В направляющих стенках поршня имеются два прилива с отверстиями для установки поршневого пальца, обеспечивающего шарнирное соединение поршня с шатуном. От осевого перемещения палец удерживается стальными стопорными пружинными кольцами, устанавливаемыми в выточках прилива поршня.

Двухступенчатый шестерённый редуктор передаёт вращающий момент от вала электродвигателя на коленчатый вал компрессора. Две шестерни редуктора сидят на шпонках соответственно : на валу электродвигателя и коленчатого вала компрессора, а две другие – вращаются на бронзовых втулках эксцентриковой оси. Передаточное число редуктора – 3,9 (обороты ДК – 1100 об/мин; обороты коленвала – 280 об/мин.).

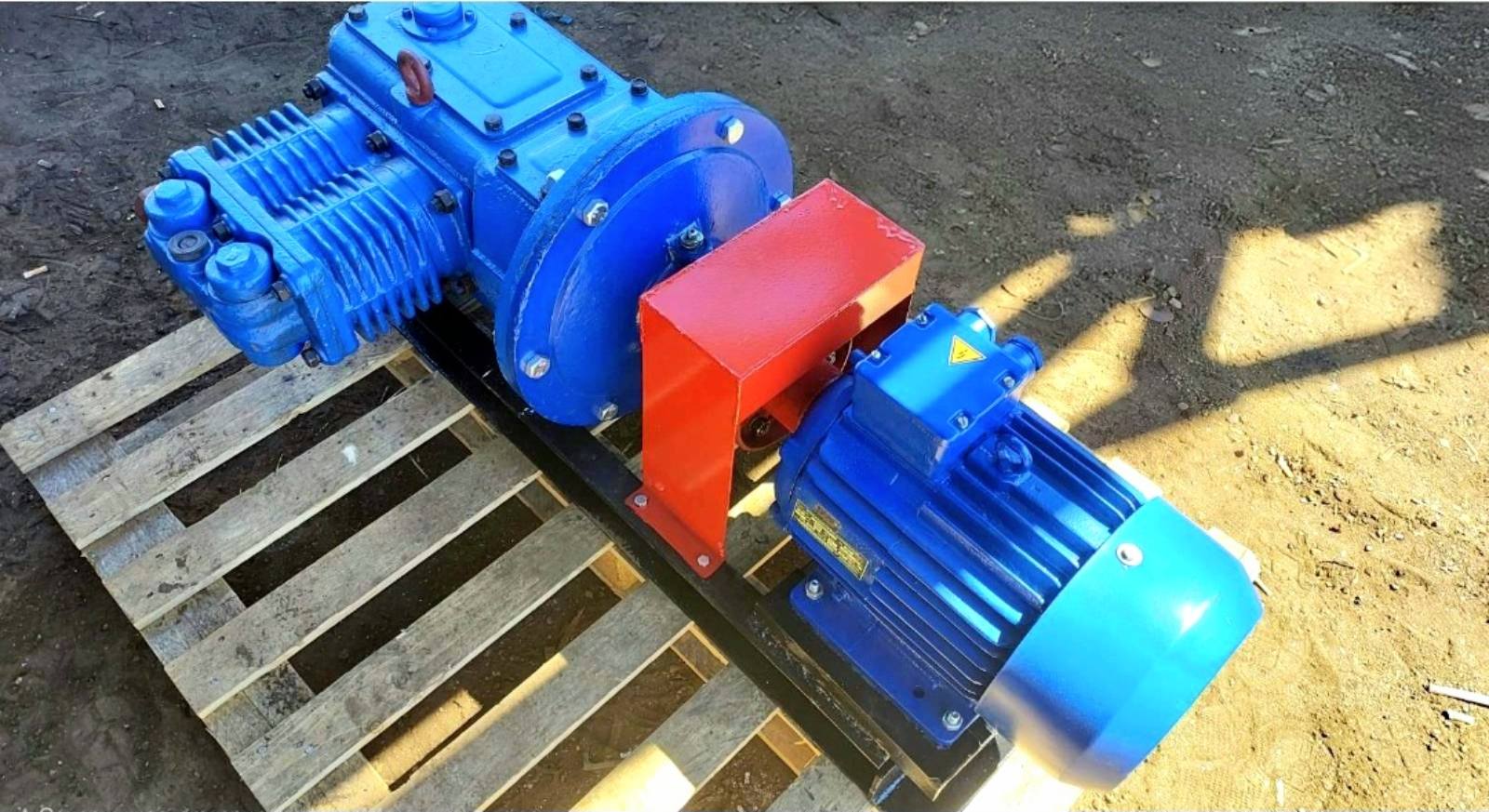

Корпус компрессора соединён с корпусом электродвигателя шпильками с гайками.

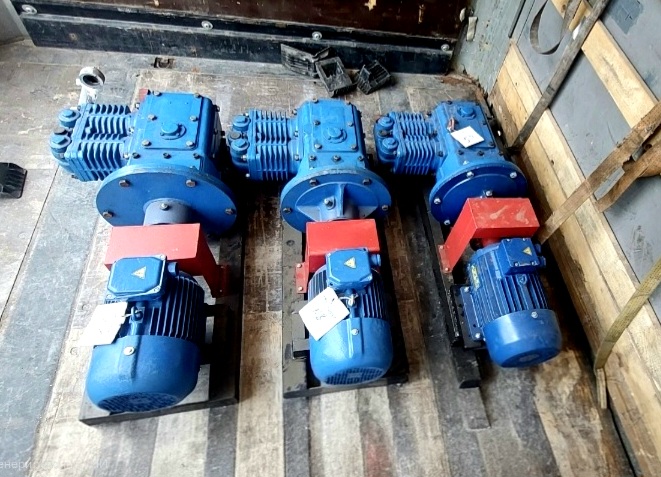

Компрессор ЭК-4 комплектуется электродвигателями мощностью  от 4,5 и более кВт.  Также наша компания имеет возможность осуществлять капитальный ремонт и снабдить Вас всеми необходимыми запчастями и комплектующими к ним.
