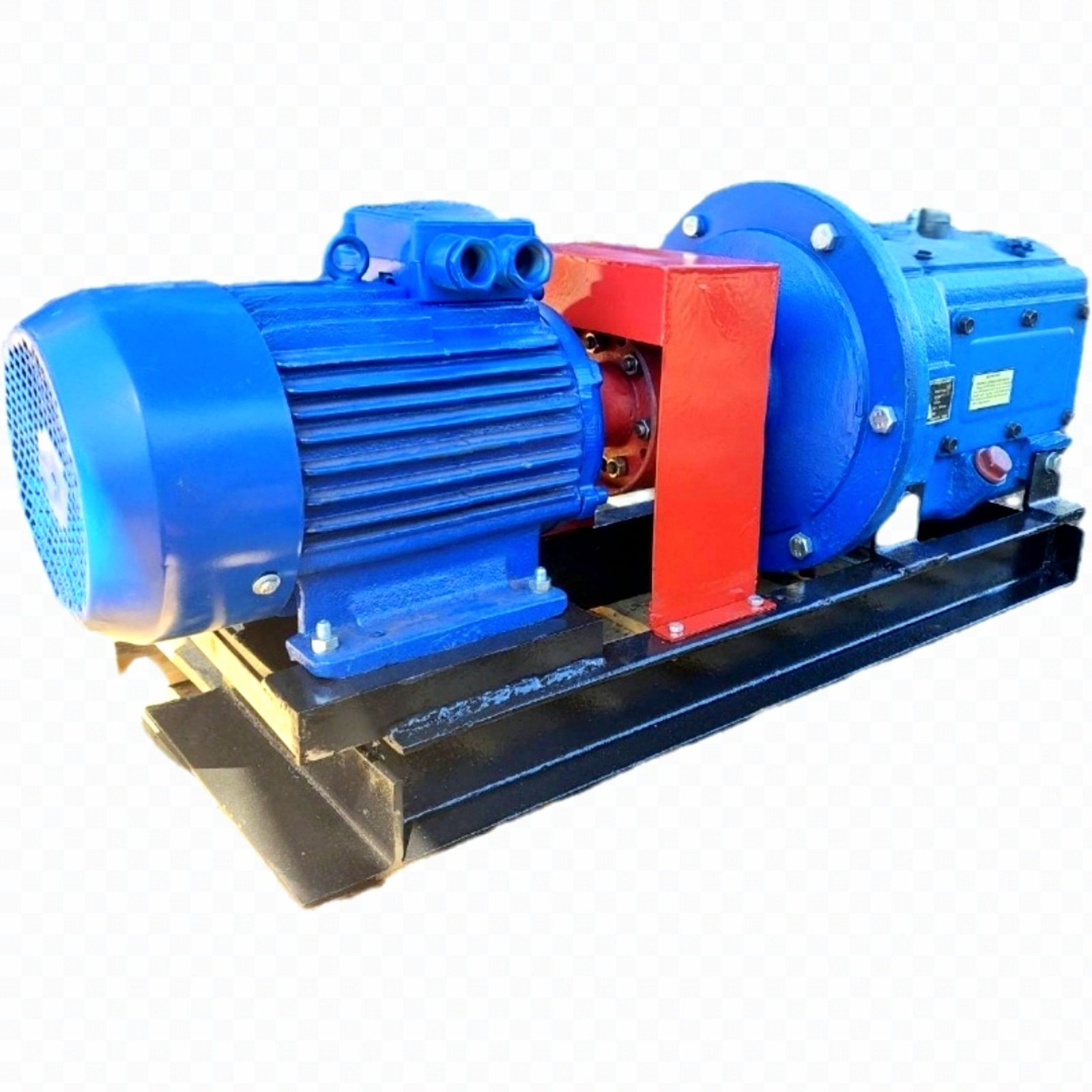

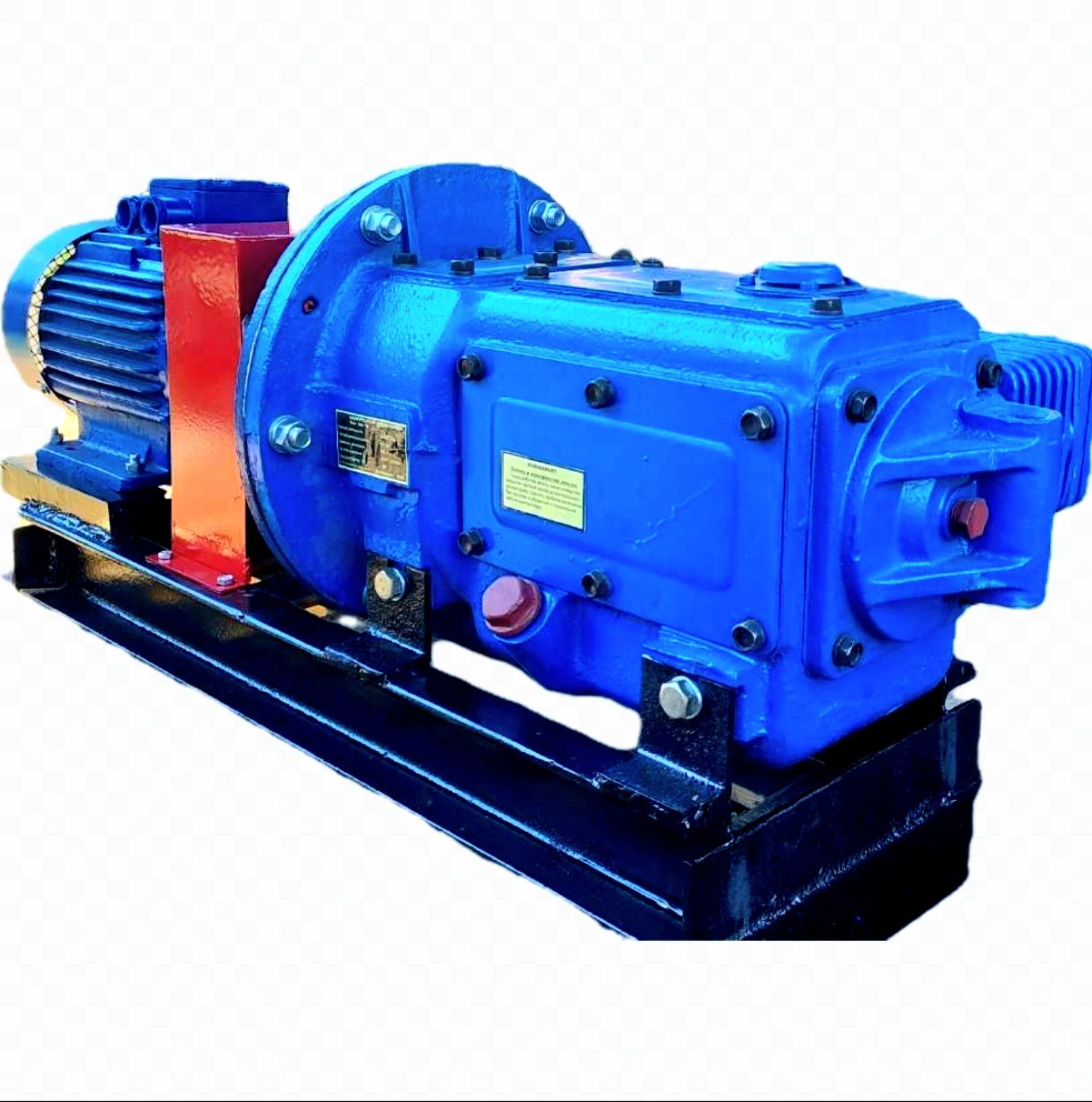

Компрессорный агрегат ЭК-4М

Компрессор двухцилиндровый, одноступенчатый, с горизонтальным расположением поршневой группы. Производительность компрессора 300 л/мин при 280 об/мин коленчатого вала с периодом включения не более 50% и продолжительностью цикла до 10 мин.

Артикул: 005f30278ed1 Категория:

Описание

Want create site? Find Free WordPress Themes and plugins.

Компрессорный агрегат ЭК-4М предназначен для подачи сжатого воздуха в тормозные системы элементов подвижного состава. В зависимости от модификации компрессор эк 4 применяют в вагонах поездов метрополитена, в тормозных системах трамваев, троллейбусов и экскаваторов.

 Компрессорный агрегат: Специфицированное изделие, предназначенное для обеспечения подвижного состава качественным сжатым воздухом и включающее в себя компрессор, приводной электродвигатель, устройство передачи энергии к компрессору, системы охлаждения и подогрева, блок очистки и осушки сжатого воздуха, элементы регулирования, защиты, контроля и диагностики.

Компрессоры такого типа конструктивно относят к горизонтальным однорядным поршневым машинам. Воздушный компрессор эк 4 позволяет при одной ступени сжатия получать рабочее давление величиной восемь килограммов на квадратный сантиметр.

Компрессор двухцилиндровый, одноступенчатый, с горизонтальным расположением поршневой группы. Производительность компрессора 300 л/мин при 280 об/мин коленчатого вала с периодом включения не более 50% и продолжительностью цикла до 10 мин.

Компрессор ЭК-4  состоит из корпуса (картера) 6, блока двух цилиндров 17, клапанной коробки (головки блока цилиндров) 16, шатунно-кривошипного механизма и двухступенчатого редуктора. Корпус 6 компрессора, блок цилиндров 17 и клапанная коробка 16 отлиты из серого чугуна. На корпусе монтируются все узлы и детали компрессора. В корпусе есть окна для доступа к деталям и узлам компрессора. Окна закрыты крышками 3, под которыми проложены картонные прокладки для уплотнения. Через сапун 4 картер сообщается с атмосферой.

Рис. 64. Компрессор типа ЭК-4: а -вид сбоку, б -вид сверху; 1, 2, 8, 11 – шестерни редуктора, 3 – крышки, 4 – сапун, 5 – стяжные болты, 6 – корпус, 7- разбрызгиватель, 9 – пробка, 10 – эксцентриковая ось, 12 – стопорный болт, 13 – электродвигатель, 14 – кронштейны для подвески агрегата, 15 – масляный щуп, 16 -клапанная коробка, 17 -блок цилиндров, 18 – поршень, 19 – коленчатый вал, 20 – шатуны, 21 – крышка, 22, 23 – шариковые подшипники, 24 – крышка клапана, 25 -стакан клапана, 26 – гайка М8, 27 – шпилька, 28 – обойма нагнетательного клапана, 29 – пружина, – пластина клапана, 31 – седло нагнетательного клапана, 32 – прокладка, 33 – корпус клапанной коробки, 34 – обойма всасывающего клапана, седло всасывающего клапана, 36 – шпилька, 37 – регулировочные прокладки, 38 – гайка, 39 – шатунный болт, 40 – разбрызгиватель

Мы можем предложить своим клиентам широкую географию поставок приобретенных у нас изделий, цены ниже рыночных и возможность индивидуального решения вопросов оплаты с каждым клиентом. У нас существует практика доставки изделий по предварительному заказу, что обеспечивает наиболее полное удовлетворение потребностей каждого клиента.

Отгрузка заказанной у нас продукции осуществляется в течение нескольких дней, что обеспечивает минимальные сроки доставки приобретенного товара заказчику.

Цена: Ценy уточняйте
