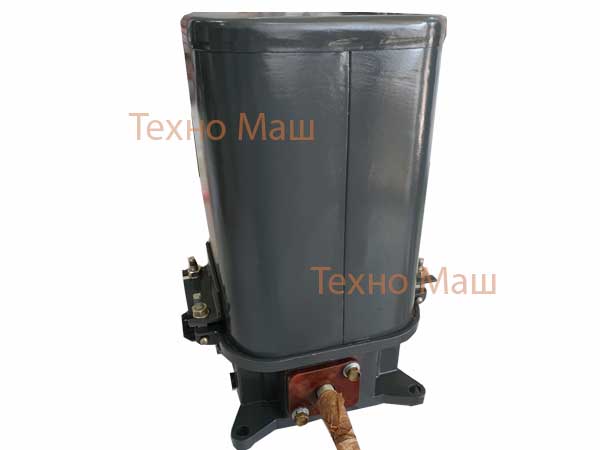

Командоаппараты кулачковые КА-424А-30У2

Описание

Want create site? Find Free WordPress Themes and plugins.

Командоаппараты кулачковые КА-424А-30У2 купить в Техно Маш.

Командоаппараты КА-424А-30У2 – это регулируемые аппараты с моментным отключением контактов, которые предназначены для автоматического и дистанционного управления электроприводами. Командоаппараты используются  в качестве путевых конечных выключателей, в узлах где требуется особая точность и надежность управления.

Командоаппарат КА-424А-30 — технические характеристики

Номинальная скорость вращения барабана командоаппарата составляет 1-30 оборотов в минуту.

Допускается увеличение скорости вращения барабана до 60 об /мин.

Допустимое напряжение для командоаппаратов КА-424А-30 — до 440 Вольт постоянного тока или напряжение 380 Вольт переменного тока и частотой 50 Гц.

Расположение кулачкового барабана — вертикальное

Передаточное число редуктора — 1:30

Число контактных групп — 4 группы

Масса — 12 кг

Габариты — 293х205 мм

Условия эксплуатации

Командоаппараты расчитаны для работы на высоте над уровнем моря — не более 2000 м при температуре окружающего воздуха от минус 30°С до плюс 40°С при относи­тельной влажности не более 90 % при температуре 20 °С. Не допускается установка командоаппаратов в среде взрывоопасной, насыщенной токопроводящей пылью и водяными парами, содержащей едкие газы и пары в концентрациях, разрушающих металл и изоляцию; в местах, защищенных от попадания воды, подверженных толчкам, ударам и вибрации.

Рабочее положение в пространстве для командоаппаратов серии КА410А:

– в горизонтальном положении (±5°);

– для командоаппаратов серии КА420А

– в вертикальном положении (±5°).

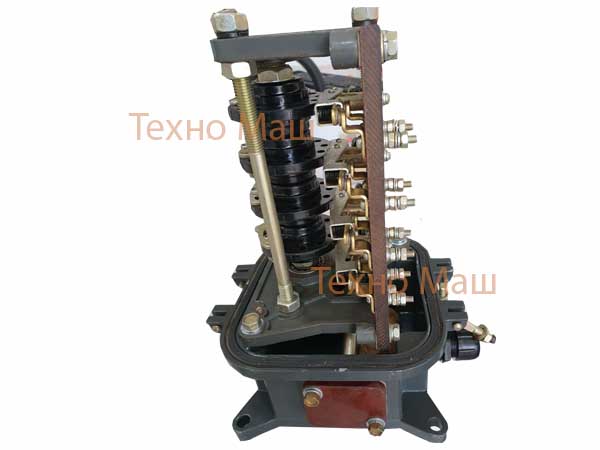

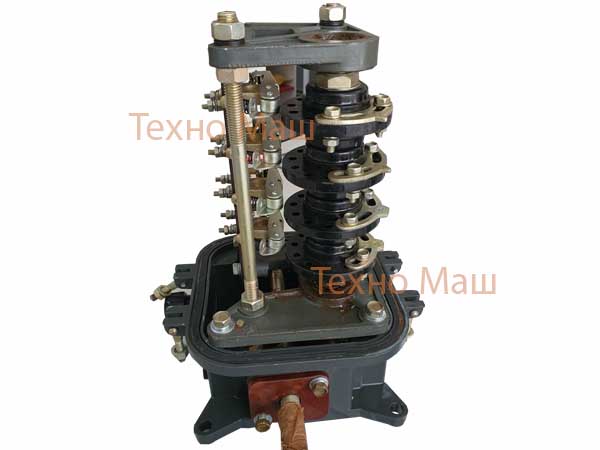

На валу (1) аппарата, для каждой группы контактов расположены верхняя (4) и нижняя (6) шайбы с эксцентричными выступами. Эти шайбы могут легко вращаться вок­руг оси вала и фиксируются на нем зубчатыми фиксаторами (3) выполненных на шайбе и втулке закрепленной на валу. Во избежании про­скальзывания, сжаты пру­жиной (7), установленной вдоль оси вала. При вращении вала экс­центричный кулачок шайбы нажимает на ролик привода контактной группы (5) и про­исходит переключение кон­такта. Наличие двухпозици-онной контактной группы значительно расширяет воз­можности применения для самых разнообразных схем управления. Применение такого варианта регулиро­вания позволяет максимально точно осуществлять контроль положения рабочего орга­на различных технологических устройств.
