Описание

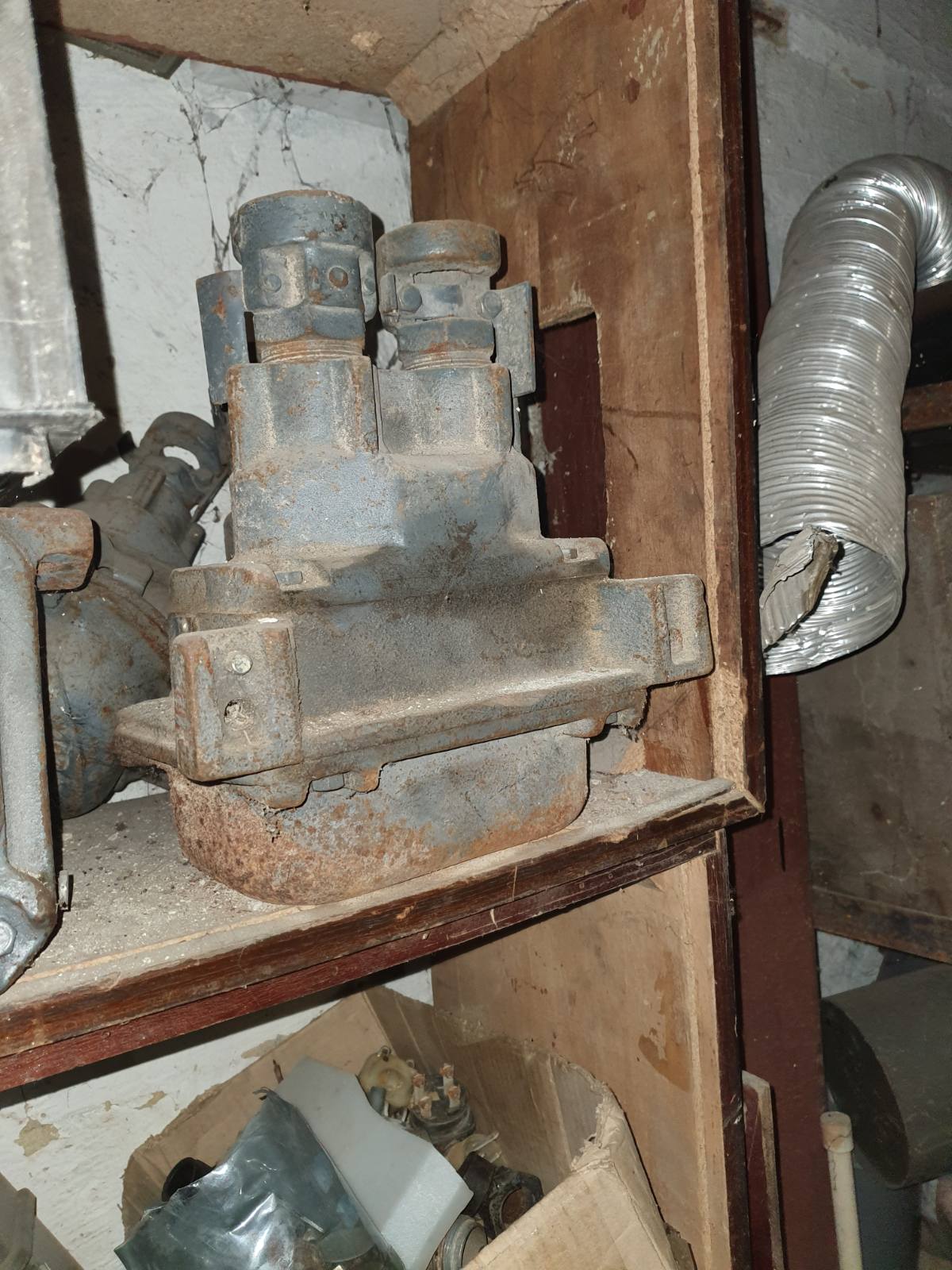

Взрывобезопасные кнопочные посты управления типа КУВ в исполнении РВ-В1А предназначены для включения и отключения цепей переменного тока частотой 50 и 60 гц, а также цепей постоянного тока, при работе как в шахтах, опасных по газу, так и во взрывоопасных установках, где по условиям работы возможно образование взрывоопасных смесей, относящихся к 1 категории группы А.

Монтаж постов управления серии КУ-90 и КУВ

10-30. Посты управления могут устанавливаться во взрывоопасных зонах всех классов. Посты управления серии КУ-90 с маркировкой взрывозащиты В3Г предназначены для работы во взрывоопасных средах до третьей категории и группы Г включительно, а посты управления серии КУВ с маркировкой взрывозащиты В1А (РВ) — для первой категории и группы А (применять не рекомендуется).

10-31. Вводные отверстия постов управления серии КУ-90 и КУВ расположены снизу и укомплектованы резиновыми кольцами для уплотнения оболочки кабеля, стальной шайбой и нажимной гайкой. У постов управления серии КУВ нажимная гайка имеет раструб и скобу для закрепления кабеля. Посты управления серии КУ-90 могут комплектоваться вместо нажимной гайки стальным ниппелем с наружной трубной резьбой 1″ для соединения с трубой при вводе в посты проводов. Это должно быть указано при заказе заводу-изготовителю.

10-32. Для ввода кабеля в посты управления снимают крышку и отвертывают нажимную гайку. Из гнезда ввода вынимают стальную шайбу и резиновое уплотнительное кольцо. Надевают на кабель нажимную гайку и стальную шайбу, а на оболочку кабеля — резиновое кольцо.

10-33. Заделанный конец кабеля вводят во вводное отверстие и уплотняют по оболочке ввертыванием сальниковой гайки до отказа.

10-34. При вводе кабелей марок ВБВ (АВБВ) и кабелей с поливинилхлоридной оболочкой в посты управления серии КУ-90 на вводном конце кабеля заземляющий проводник к броне не припаивается. У кабелей марок ВБВ (АВБВ) ленты брони отрезают и снимают заподлицо с наружной шланговой поливинилхлоридной оболочкой. Заземление брони кабелей производится в этом случае только со стороны пусковой аппаратуры в электротехническом помещении.

10-35. При вводе кабелей в посты управления серии КУВ нулевую (заземляющую) жилу и проводник заземления кабелей марки ВБВ (АВБВ) присоединяют к внутреннему винту заземления, а заземляющий проводник брони кабелей других марок с поливинилхлоридной или резиновой оболочкой — к винту заземления, расположенному на корпусе поста снаружи. При этом до подсоединения заземляющего проводника на него следует надеть трубку из поливинилхлоридного пластиката.

10-36. Для ввода проводов в трубе в посты управления серии КУВ на трубу навертывают коробку разделительного уплотнения, которую соединяют с постом посредством стандартного сгона с нажимной гайкой поста на длинной резьбе (рис. 83). В случае управления электродвигателем с двух мест подводится две трубы.

10-37. Установленную на корпус поста крышку закрепляют болтами. У постов управления следует проверить щупом зазор между крышкой и корпусом поста по всему периметру. Зазор должен быть не более указанного в заводской инструкции по монтажу и эксплуатации поста управления.

10-38. Габаритные размеры и электрические характеристики постов управления серии КУ-90 и КУВ приведены вприложении 9.

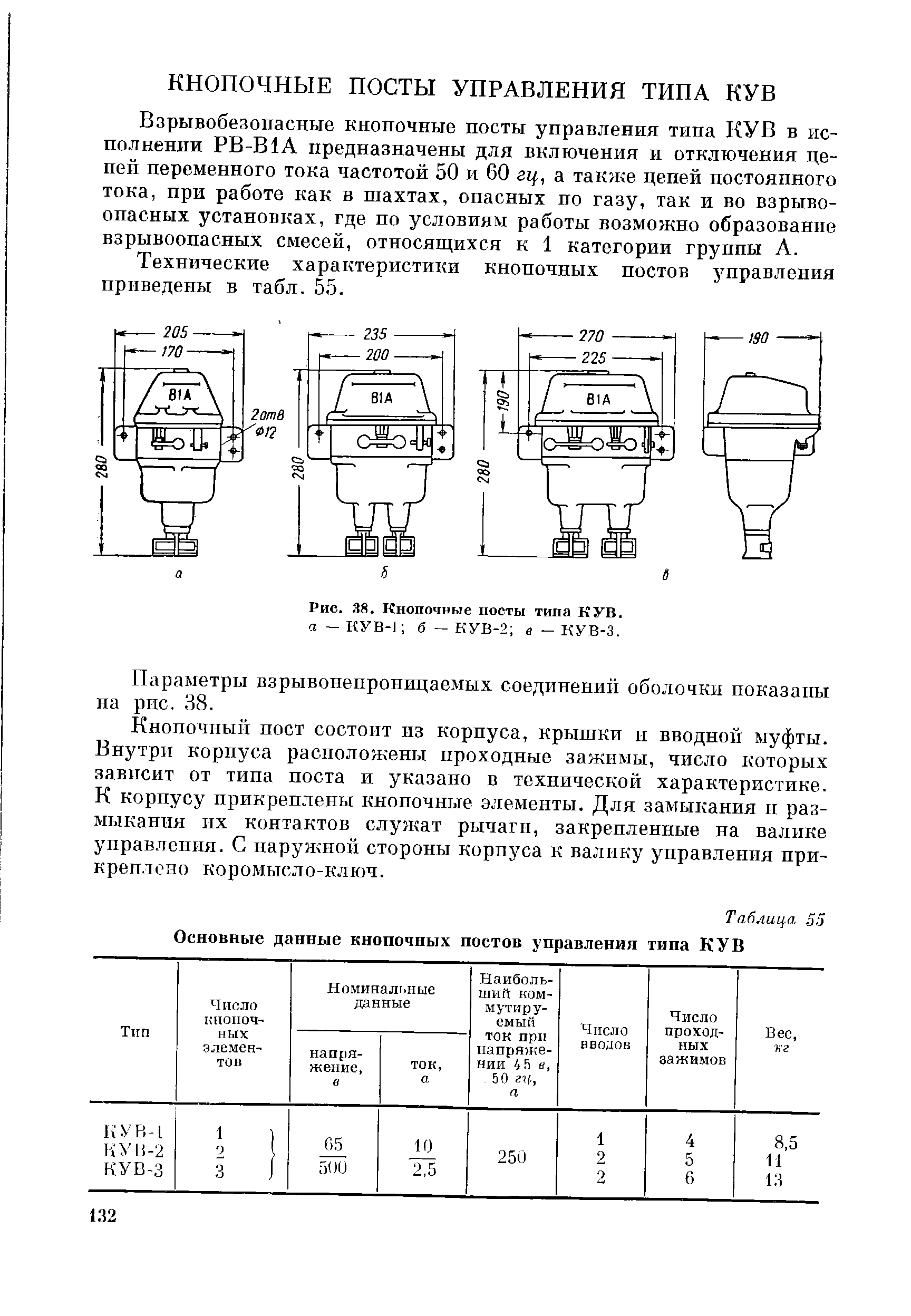

Технические данные постов управления серии КУВ в исполнении РВ-В1А

Технические данные постов управления серии КУВ в исполнении РВ-В1А  на номинальное напряжение до 660 В включительное (КУВ-1 — КУВ-3 по ТУ 16.526.204-70; КУВ-11 ?? КУВ-13 по ТУ 16.526.164-70)

Номинальный ток, А:

КУВ-1, КУВ-2, КУВ-3 ……………………………………………… 2,5

КУВ-11, КУВ-12, КУВ-13 ………………………………………… 3,5

Количество элементов:

КУВ-1, КУВ-11 ………………………………………………………… 1

КУВ-2, КУВ-12 …………………………………………………………. 2

КУВ-3, КУВ-13 …………………………………………………………. 3

Количество вводов:

КУВ-1, КУВ-11 …………………………………………………………. 1

КУВ-2, КУВ-3, КУВ-12, КУВ-13 ……………………………….. 2

Диаметр отверстий в сальниках, мм:

наибольший …………………………………………………………….. 28

наименьший …………………………………………………………….. 16

Масса, кг:

КУВ-1 ……………………………………………………………………… 8,5

КУВ-2, КУВ-13 ………………………………………………………… 11

КУВ-3……………………………………………………………………….. 13

КУВ-11 ……………………………………………………………………… 6

КУВ-12 ……………………………………………………………………… 9
