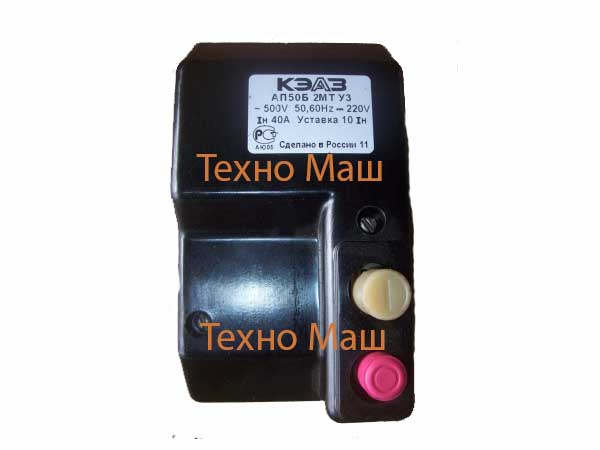

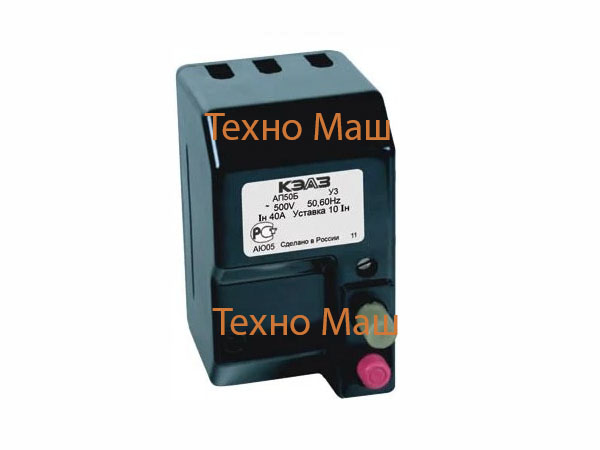

Автоматический выключатель (автомат) АП50Б 3МТ 40A

Описание

Want create site? Find Free WordPress Themes and plugins.

Автоматический выключатель (автомат) АП50Б 3МТ 40A предназначен для защиты от перегрузок и коротких замыканий электрических цепей напряжением до 220 В постоянного тока, до 500 В переменного тока частоты 50-60 Гц, оперативных включений и отключений указанных цепей с частотой от 6 до 30 включений в сутки, в том числе для пуска, защиты и отключения электродвигателей.

Основное назначение выключателей АП50Б – защита кабелей и проводов, а также электродвигателей.

Особенности выключателя АП50Б 3МТ 40A

  • Характерной особенностью является наличие на корпусе кнопок «включено/выключено» и повышенная степень защиты контактов.
  • За счет оригинальной конструкции и отработанной технологии является самым дешевым автоматическим выключателем в своем классе.
  • Допускает возможность установки без щитка.
  • Повышенная степень защиты контактов.

Автоматический выключатель (автомат) АП50Б 3МТ 40A: характеристики

Наименование Автоматический выключатель АП50Б 3МТ 40A
Соответствие стандартам ТУ 16-522.139-78
Степень защиты IP 54
Количество полюсов 3
Номинальный ток 40 A
Номинальное напряжение 500 В, 50 Гц
Отключающая способность при 220 В 3,0 кА
Уставка электромагнитного расцепителя 10 Iн
Уставка теплового расцепителя 1,05-1,35 Iн
Крепление винт
Размер 108,5 x 103 x 138,5 мм
Масса  2,2кг

Конструкция выключателя (автомат) АП 50Б 3МТ 40А

Устройство Автоматического выключателя АП50Б 3МТ 40AВыключатель смонтирован в корпусе из ударо- и дугостойкой пластмассы, допускающей возможность работы в условиях умеренного, холодного и тропическогоо климата. Корпус состоит из основания 1 и крышки 2.

  • Внешние цепи подключаются к зажимам 3 и 18. Управление выключателем производится двумя кнопками – включения (светлого цвета) 15 и отключения (красного цвета) 17. Внутри корпуса располагается контактная система, состоящая из подвижного 11 и неподвижного 5 контактов с контактными накладками 6 и 9. Контактное нажатие создает пружина 12.
  • Контактные накладки изготовлены из специально подобранной серебросодержащей металлокерамической композиции, которая обеспечивает высокую дугостойкость и износостойкость контактов.
  • Исключение возможности механического удержания контактов в замкнутом состоянии при возникновении аварийного режима обеспечивает механизм свободного расцепления, состоящий из системы «ломающихся» рычагов и пружин.
  • На короткие замыкания реагирует электромагнитный расцепитель, состоящий из обмотки 13 и якоря 14, на котором закреплен шток 19. При аварийных токах, превосходящих ток уставки, электромагнитная сила, втягивающая якорь в отверстие обмотки, становится больше усилия сжатия пружины 16, якорь втягивается в отверстие обмотки и шток, воздействуя на рейку 20 механизма свободного расцепления, проворачивает ее, в результате чего выключатель срабатывает, вызывая размыкание главных и свободных контактов выключателя.
  • Благодаря электродинамической петле 4, опорные точки дуги, возникающей между контактами, быстро перемещаются по дугогасительным рогам 7 и 10, в результате дуга, попадая в камеру, состоящую из ряда стальных пластин 8, гаснет.
  • Защиту от токов перегрузки обеспечивает биметаллический расцепитель 21, с регулятором, рычаг которого установлен на механизме выключателя. Регулятор позволяет уменьшать уставку во всех полюсах до 70% от ее номинального значения. Высокая стабильность защитных характеристик обеспечивается применением в тепловом расцепителе материалов для термобиметалла и нагревательного элемента производства фирмы KANTHAL (Швеция).

Основные технические характеристики

  • Номинальное напряжение: – до 220 В постоянного и до 500 В переменного тока
  • Частота переменного тока – 50, 60 Гц
  • Шкала номинальных токов IН – (1,6; 2,5; 4,0; 6,3; 10; 16; 25; 40; 50; 63) А, для выключателей с максимальным расцепителем в нулевом проводе – (16; 25; 40; 50; 63) А
  • Кратность I / IН тока уставки мгновенного срабатывания – 3,5 и 10
  • Предельная коммутационная способность (ПКС) и износостойкость
Номинальный ток расцепителя 1,6 2,5 4,0 6,3 10 16 25 40 50 63
ПКС, кА 380 В, 50 – 60 Гц 0,3 0,4 0,6 0,8 2,0 3,0 3,0 5,0 5,0 6,0
500 В, 50 – 60 Гц 0,3 0,4 0,6 0,8 1,5 1,5 2,5 2,5 2,5 3,5
220 В постоянного тока 0,5 0,7 1,0 1,4 2,5 2,5 2,5 2,5 2,5 4,0
Износостойкость циклов ВО общая 50000
Коммутационная* 50000 25000 20000

* – при номинальном токе и напряжении 380 В переменного тока или 220 В постоянного тока.

Расцепители. Свободные контакты автоматического выключателя (автомата) АП50Б 3МТ 40A

Расцепители защиты от сверхтоков, применяемые в выключателях АП50Б:

  • тепловой (биметаллический) максимальный расцепитель (обозначение Т);
  • электромагнитный максимальный расцепитель (обозначение М); комбинированный (обозначение МТ).

Дополнительные расцепители , применяемые в выключателях АП50Б:

  • минимальный расцепитель напряжения (обозначение Н); 110; 127; 220; 380; 400; 415 В переменного тока частоты 50 Гц;
  • электромагнитный независимый расцепитель (обозначение Д); шкала номинальных напряжений: 110; 127; 220; 230; 240; 380; 400; 415; 440 В переменного тока частоты 50 Гц; 220 В постоянного тока;
  • электромагнитный максимальный расцепитель тока в нулевом проводе (обозначение О);
  • электромагнитный максимальный расцепитель цепи управления (обозначение С) – отключение цепи при токе 6 А.

Свободные контакты  (два переключающих контакта) предназначены для коммутации цепей управления переменного и постоянного тока.

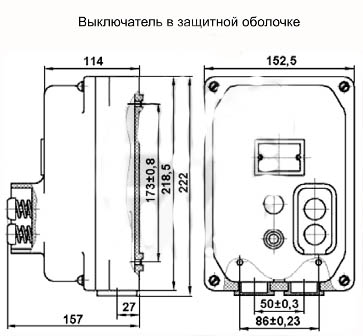

Автоматический выключатель (автомат) АП50Б 3МТ 40A: Габаритные и установочные размеры

Трехполюсный автоматический выключатель (автомат) АП50Б 3МТ 40A наряду с традиционным дизайном имеют исполнения с видоизмененным дизайном крышки.Автоматический выключатель (автомат) АП50Б 3МТ 40A

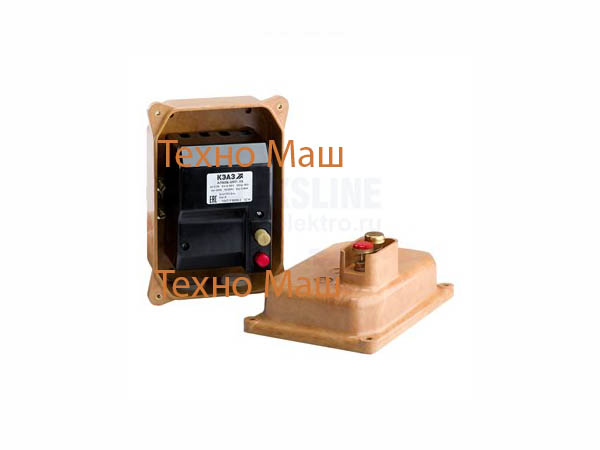

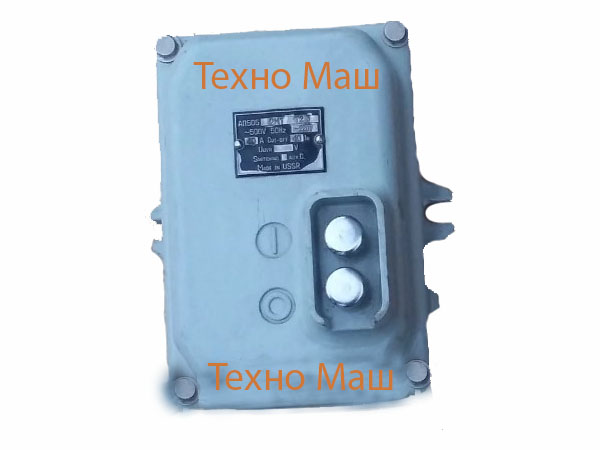

Выключатели в дополнительной оболочке  имеют степень защиты IP54 и изготавливаются в двух исполнениях:

 – оболочка из стекловолокнита (ДСВ) с термостойкостью 280°С, цвет желтый, на токи 1,6…63 А, климатические исполнения У2, Т2, ХЛ5;

 – оболочка из фенопласта с термостойкостью 140°С, цвет черный, на токи 1,6…25 А, климатическое исполнение У2.

Присоединение к внешним цепям  осуществляется при снятой крышке автоматического выключателя (автомата) АП50Б-3МТ 40A.

  • Выводные зажимы главных контактов допускают присоединение медных и алюминиевых проводов без кабельных наконечников сечением 1,5 … 6 мм2, а также медных проводников сечением до 25 мм2 с   кабельными наконечниками.
  • Выводные зажимы свободных контактов дополнительных расцепителей допускают присоединение проводников сечением до 1,5 мм2 и диаметром по изоляции не более 3,4 мм.
