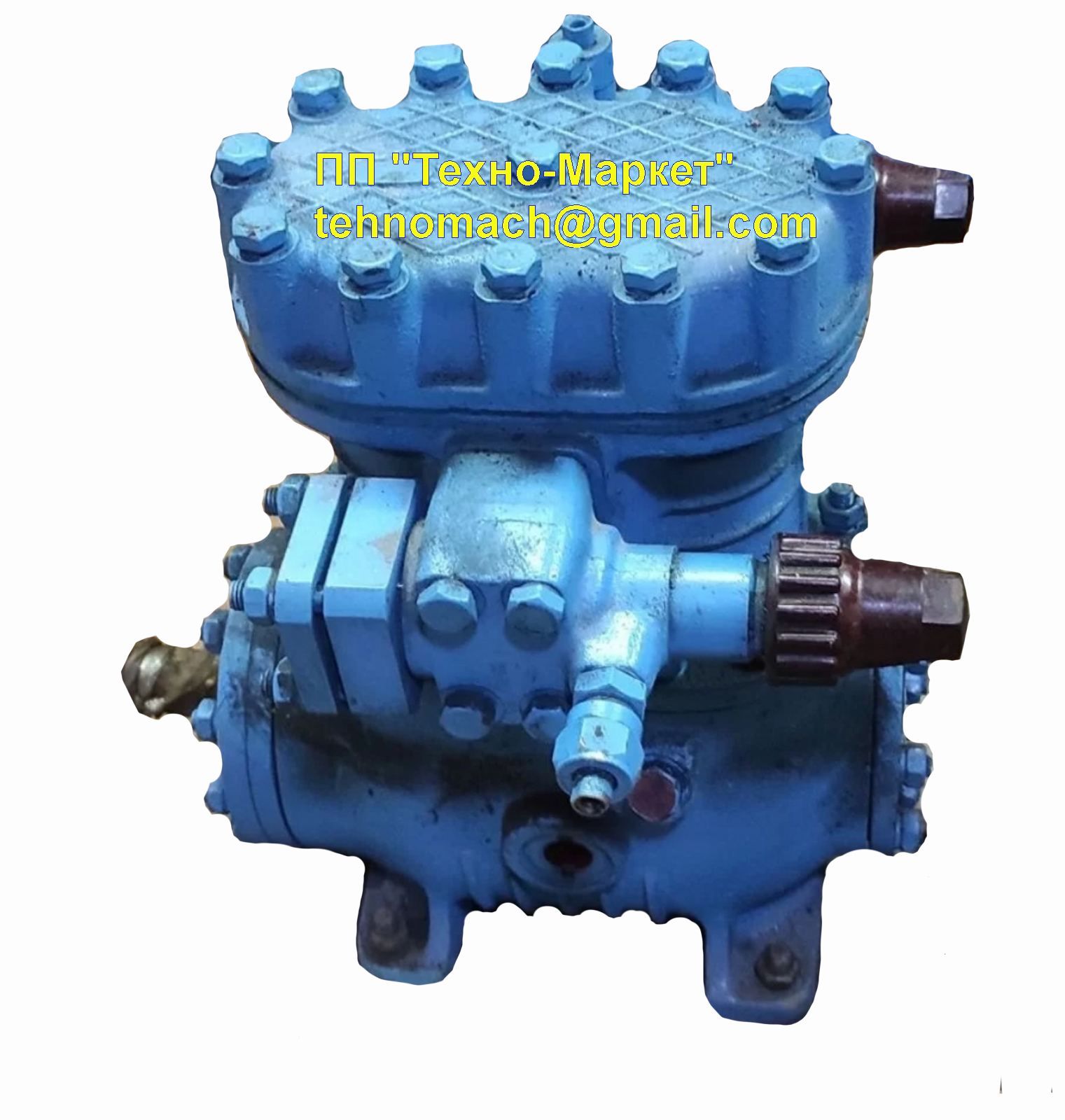

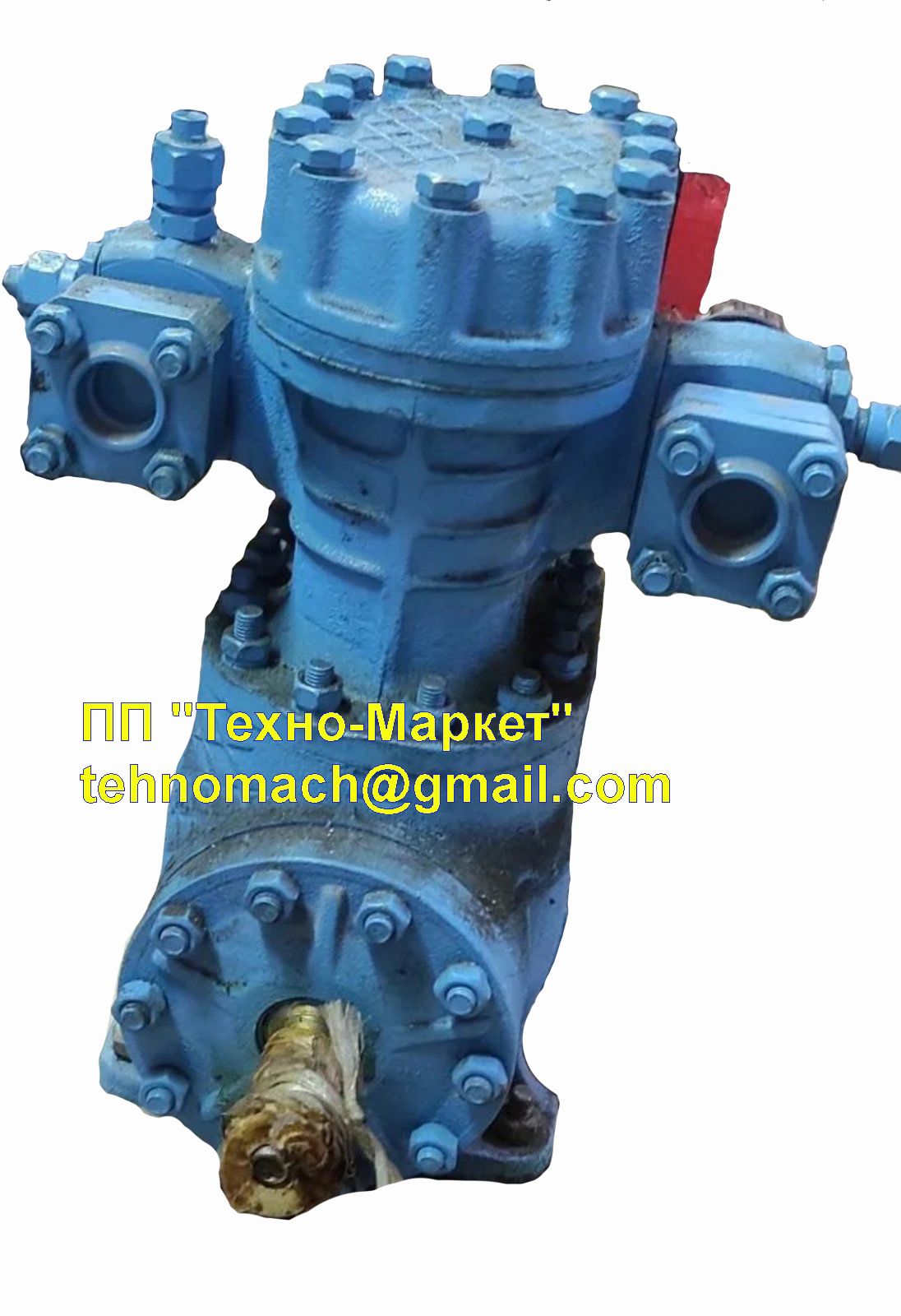

Компрессор 1П10-2-02 является одним из основных элементов холодильной установки и служит для осуществления непрерывного холодильного цикла за счет постоянного отсасывания паров холодильного агента из испарителя и сжатия их до давления конденсации. Предназначен для работы в составе стационарных, транспортных холодильных установок и кондиционеров.
Технические характеристики компрессора 1П10-2-02
Тип компрессора — холодильный, поршневой, непрямоточный, одноступенчатый, сальниковый (открытый), вертикальный.
Холодопроизводительность, кВт – 12,5
при частоте вращения вала n=24c-1 (1440 об/мин.)
Эффективная мощность, кВт – 3,9
при частоте вращения вала n=24c-1 (1440 об/мин.)
Холодопроизводительность и эффективная мощность указаны на режиме:
— температура кипения — минус 15оС;
— температура конденсации 30оС,
— температура всасывания 20оС;
— температура жидкости перед дроссельным устройством 30оС
Тип компрессора — холодильный, поршневой, непрямоточный, одноступенчатый, сальниковый (открытый), вертикальный.
Холодопроизводительность, кВт – 12,5
при частоте вращения вала n=24c-1 (1440 об/мин.)
Эффективная мощность, кВт – 3,9
при частоте вращения вала n=24c-1 (1440 об/мин.)
Холодопроизводительность и эффективная мощность указаны на режиме:
— температура кипения — минус 15оС;
— температура конденсации 30оС,
— температура всасывания 20оС;
— температура жидкости перед дроссельным устройством 30оС
Диаметр цилиндра – 67,5 мм
Ход поршня – 50 мм
Число цилиндров – 2
Номинальная частота вращения вала – 24с-1 (1440 об/мин.)
Допускается работа компрессора при частоте вращения вала
27,5 с-1 (1650 об/мин).
Описываемый поршнями объем м3/ч – 31 (при n=24 с-1),
— 37,5 (при n=27,5 с-1)
Вид привода – через клиноременную передачу или муфту
Холодильный агент — R-22
Марка применяемого масла – ХФ22с-16
Количество заправленного масла: 1,7±0,1 кг
Масса (сухая), кг – 47+4%
Диапазон работы компрессора при температуре окружающего воздуха от 5оС до 45оС.
Ход поршня – 50 мм
Число цилиндров – 2
Номинальная частота вращения вала – 24с-1 (1440 об/мин.)
Допускается работа компрессора при частоте вращения вала
27,5 с-1 (1650 об/мин).
Описываемый поршнями объем м3/ч – 31 (при n=24 с-1),
— 37,5 (при n=27,5 с-1)
Вид привода – через клиноременную передачу или муфту
Холодильный агент — R-22
Марка применяемого масла – ХФ22с-16
Количество заправленного масла: 1,7±0,1 кг
Масса (сухая), кг – 47+4%
Диапазон работы компрессора при температуре окружающего воздуха от 5оС до 45оС.
The 1P10-2-02 compressor is one of the main elements of the refrigeration unit and serves to implement a continuous refrigeration cycle by constantly sucking refrigerant vapors from the evaporator and compressing them to condensation pressure. Designed for use as part of stationary and transport refrigeration units and air conditioners.
Technical characteristics of compressor 1P10-2-02
Compressor type — refrigeration, piston, indirect flow, single-stage, stuffing box (open), vertical.
Cooling capacity, kW – 12.5
at shaft rotation speed n=24c-1 (1440 rpm)
Effective power, kW – 3.9
at shaft rotation speed n=24c-1 (1440 rpm)
Cooling capacity and effective power are indicated for the mode:
— boiling point — minus 15°C;
— condensation temperature 30°C,
— suction temperature 20°C;
— liquid temperature in front of the throttle device 30°C
Cooling capacity, kW – 12.5
at shaft rotation speed n=24c-1 (1440 rpm)
Effective power, kW – 3.9
at shaft rotation speed n=24c-1 (1440 rpm)
Cooling capacity and effective power are indicated for the mode:
— boiling point — minus 15°C;
— condensation temperature 30°C,
— suction temperature 20°C;
— liquid temperature in front of the throttle device 30°C
Cylinder diameter – 67.5 mm
Piston stroke – 50 mm
Number of cylinders – 2
Rated shaft rotation speed – 24s-1 (1440 rpm)
Compressor operation is allowed at shaft speed
27.5 s-1 (1650 rpm).
The volume m3/h described by the pistons is 31 (at n=24 s-1),
— 37.5 (at n=27.5 s-1)
Type of drive – via V-belt drive or clutch
Refrigerant — R-22
Brand of oil used – HF22s-16
Amount of oil filled: 1.7±0.1 kg
Weight (dry), kg – 47+4%
The compressor operating range at ambient temperatures is from 5°C to 45°C.
Piston stroke – 50 mm
Number of cylinders – 2
Rated shaft rotation speed – 24s-1 (1440 rpm)
Compressor operation is allowed at shaft speed
27.5 s-1 (1650 rpm).
The volume m3/h described by the pistons is 31 (at n=24 s-1),
— 37.5 (at n=27.5 s-1)
Type of drive – via V-belt drive or clutch
Refrigerant — R-22
Brand of oil used – HF22s-16
Amount of oil filled: 1.7±0.1 kg
Weight (dry), kg – 47+4%
The compressor operating range at ambient temperatures is from 5°C to 45°C.
